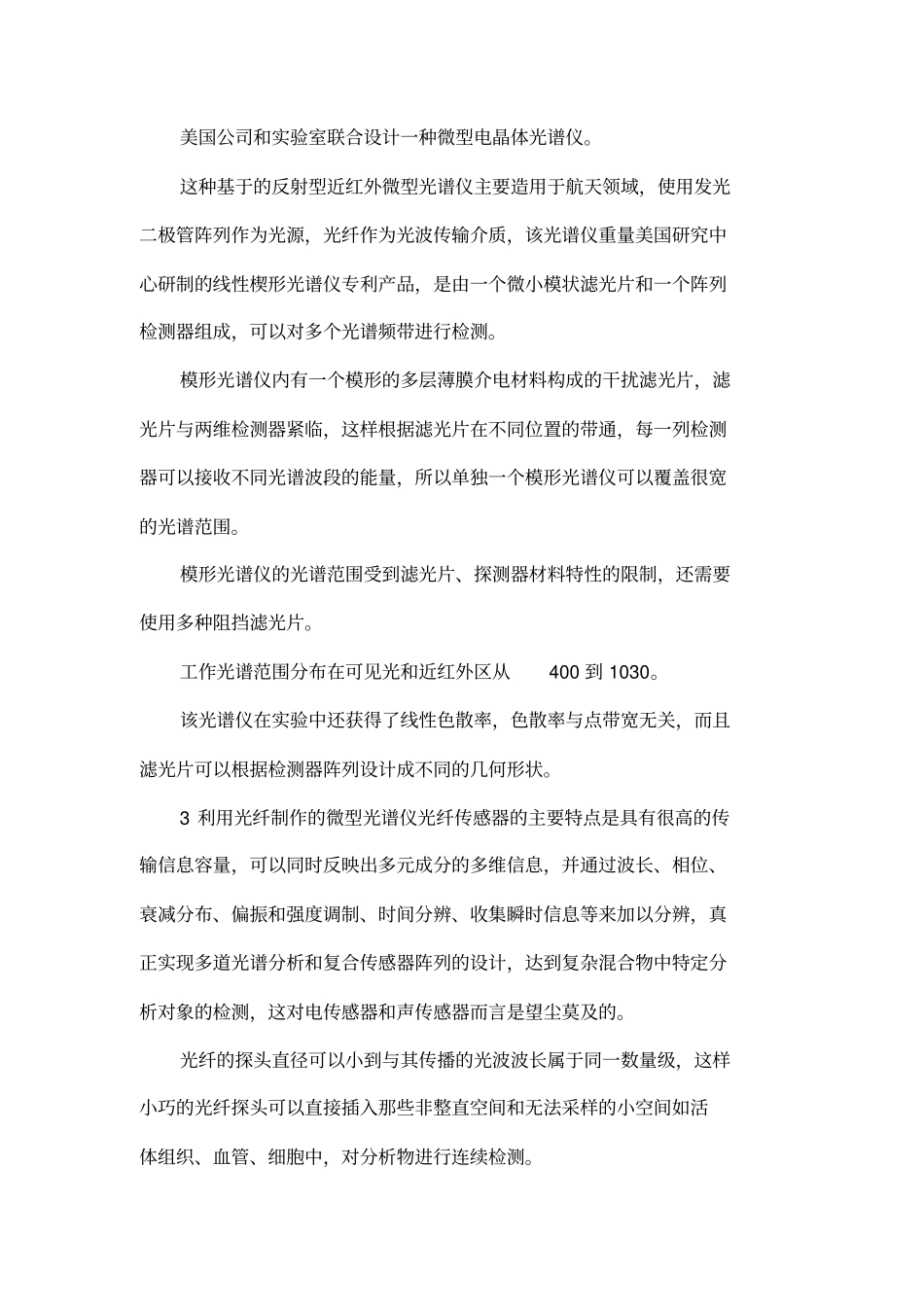

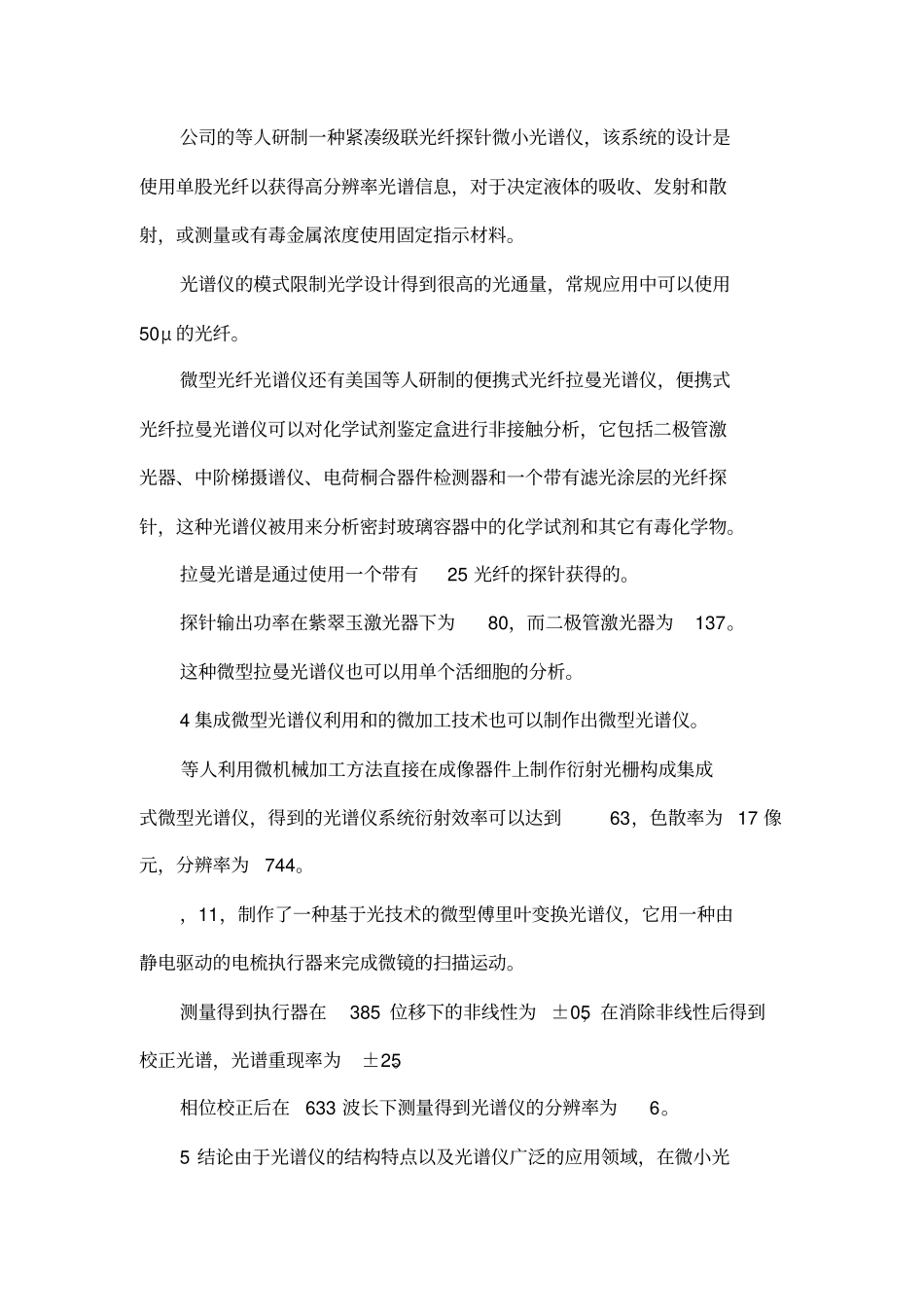

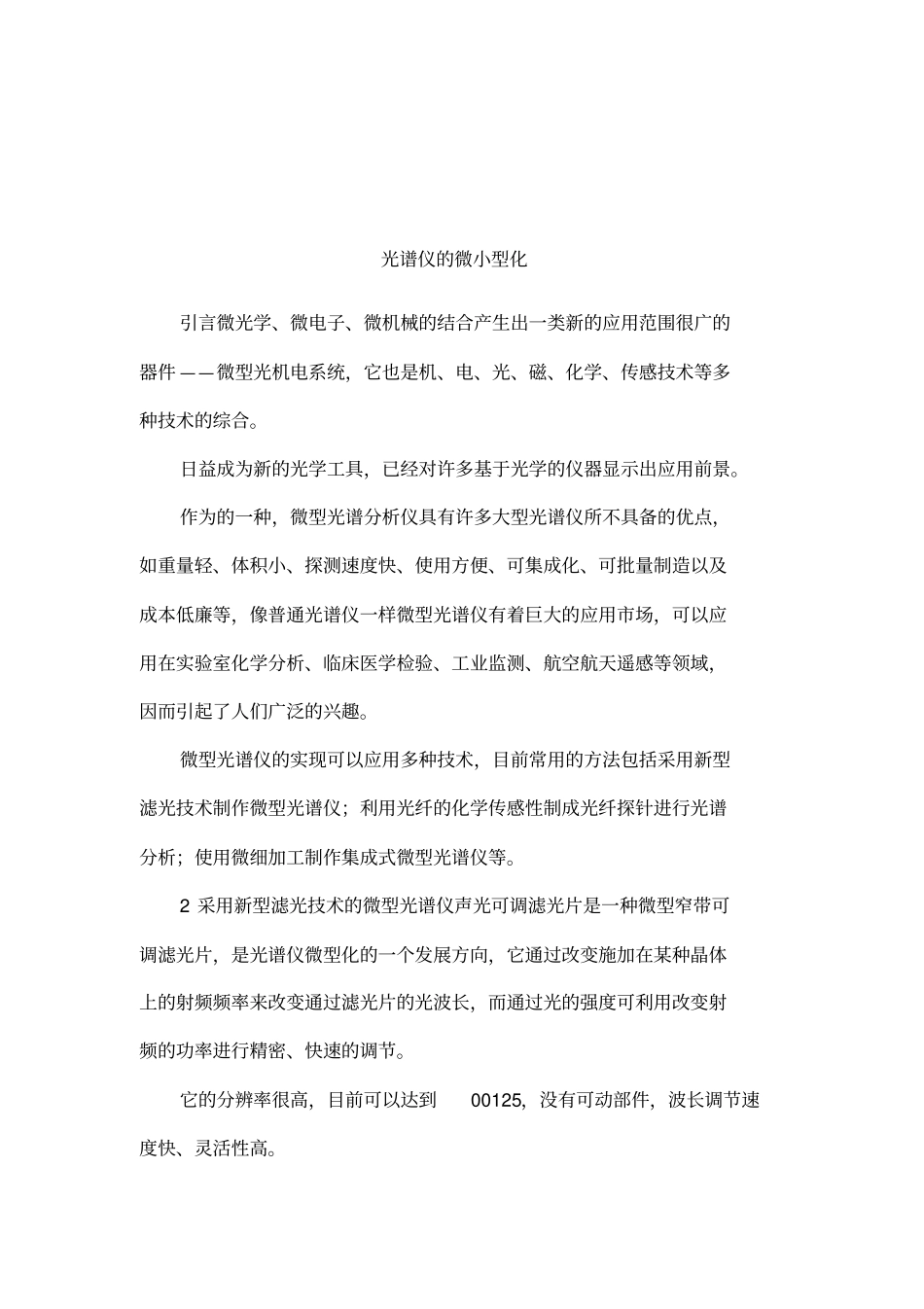

光谱仪的微小型化引言微光学、微电子、微机械的结合产生出一类新的应用范围很广的器件——微型光机电系统，它也是机、电、光、磁、化学、传感技术等多种技术的综合。日益成为新的光学工具，已经对许多基于光学的仪器显示出应用前景。作为的一种，微型光谱分析仪具有许多大型光谱仪所不具备的优点，如重量轻、体积小、探测速度快、使用方便、可集成化、可批量制造以及成本低廉等，像普通光谱仪一样微型光谱仪有着巨大的应用市场，可以应用在实验室化学分析、临床医学检验、工业监测、航空航天遥感等领域，因而引起了人们广泛的兴趣。微型光谱仪的实现可以应用多种技术，目前常用的方法包括采用新型滤光技术制作微型光谱仪；利用光纤的化学传感性制成光纤探针进行光谱分析；使用微细加工制作集成式微型光谱仪等。2采用新型滤光技术的微型光谱仪声光可调滤光片是一种微型窄带可调滤光片，是光谱仪微型化的一个发展方向，它通过改变施加在某种晶体上的射频频率来改变通过滤光片的光波长，而通过光的强度可利用改变射频的功率进行精密、快速的调节。它的分辨率很高，目前可以达到00125，没有可动部件，波长调节速度快、灵活性高。美国公司和实验室联合设计一种微型电晶体光谱仪。这种基于的反射型近红外微型光谱仪主要造用于航天领域，使用发光二极管阵列作为光源，光纤作为光波传输介质，该光谱仪重量美国研究中心研制的线性楔形光谱仪专利产品，是由一个微小模状滤光片和一个阵列检测器组成，可以对多个光谱频带进行检测。模形光谱仪内有一个模形的多层薄膜介电材料构成的干扰滤光片，滤光片与两维检测器紧临，这样根据滤光片在不同位置的带通，每一列检测器可以接收不同光谱波段的能量，所以单独一个模形光谱仪可以覆盖很宽的光谱范围。模形光谱仪的光谱范围受到滤光片、探测器材料特性的限制，还需要使用多种阻挡滤光片。工作光谱范围分布在可见光和近红外区从400到1030。该光谱仪在实验中还获得了线性色散率，色散率与点带宽无关，而且滤光片可以根据检测器阵列设计成不同的几何形状。3利用光纤制作的微型光谱仪光纤传感器的主要特点是具有很高的传输信息容量，可以同时反映出多元成分的多维信息，并通过波长、相位、衰减分布、偏振和强度调制、时间分辨、收集瞬时信息等来加以分辨，真正实现多道光谱分析和复合传感器阵列的设计，达到复杂混合物中特定分析对象的检测，这对电传感器和声传感器而言是望尘莫及的。光纤的探头直径可以小到与其传播的光波波长属于同一数量级，这样小巧的光纤探头可以直接插入那些非整直空间和无法采样的小空间如活体组织、血管、细胞中，对分析物进行连续检测。公司的等人研制一种紧凑级联光纤探针微小光谱仪，该系统的设计是使用单股光纤以获得高分辨率光谱信息，对于决定液体的吸收、发射和散射，或测量或有毒金属浓度使用固定指示材料。光谱仪的模式限制光学设计得到很高的光通量，常规应用中可以使用50μ的光纤。微型光纤光谱仪还有美国等人研制的便携式光纤拉曼光谱仪，便携式光纤拉曼光谱仪可以对化学试剂鉴定盒进行非接触分析，它包括二极管激光器、中阶梯摄谱仪、电荷桐合器件检测器和一个带有滤光涂层的光纤探针，这种光谱仪被用来分析密封玻璃容器中的化学试剂和其它有毒化学物。拉曼光谱是通过使用一个带有25光纤的探针获得的。探针输出功率在紫翠玉激光器下为80，而二极管激光器为137。这种微型拉曼光谱仪也可以用单个活细胞的分析。4集成微型光谱仪利用和的微加工技术也可以制作出微型光谱仪。等人利用微机械加工方法直接在成像器件上制作衍射光栅构成集成式微型光谱仪，得到的光谱仪系统衍射效率可以达到63，色散率为17像元，分辨率为744。，11，制作了一种基于光技术的微型傅里叶变换光谱仪，它用一种由静电驱动的电梳执行器来完成微镜的扫描运动。测量得到执行器在385位移下的非线性为±05，在消除非线性后得到校正光谱，光谱重现率为±25。相位校正后在633波长下测量得到光谱仪的分辨率为6。5结论由于光谱仪的结构特点以及光谱仪广泛的应用领域，在微小光谱仪的研究中可以采用多种方法和多种思路。比如改善的波长覆盖范围、波长分辨...
