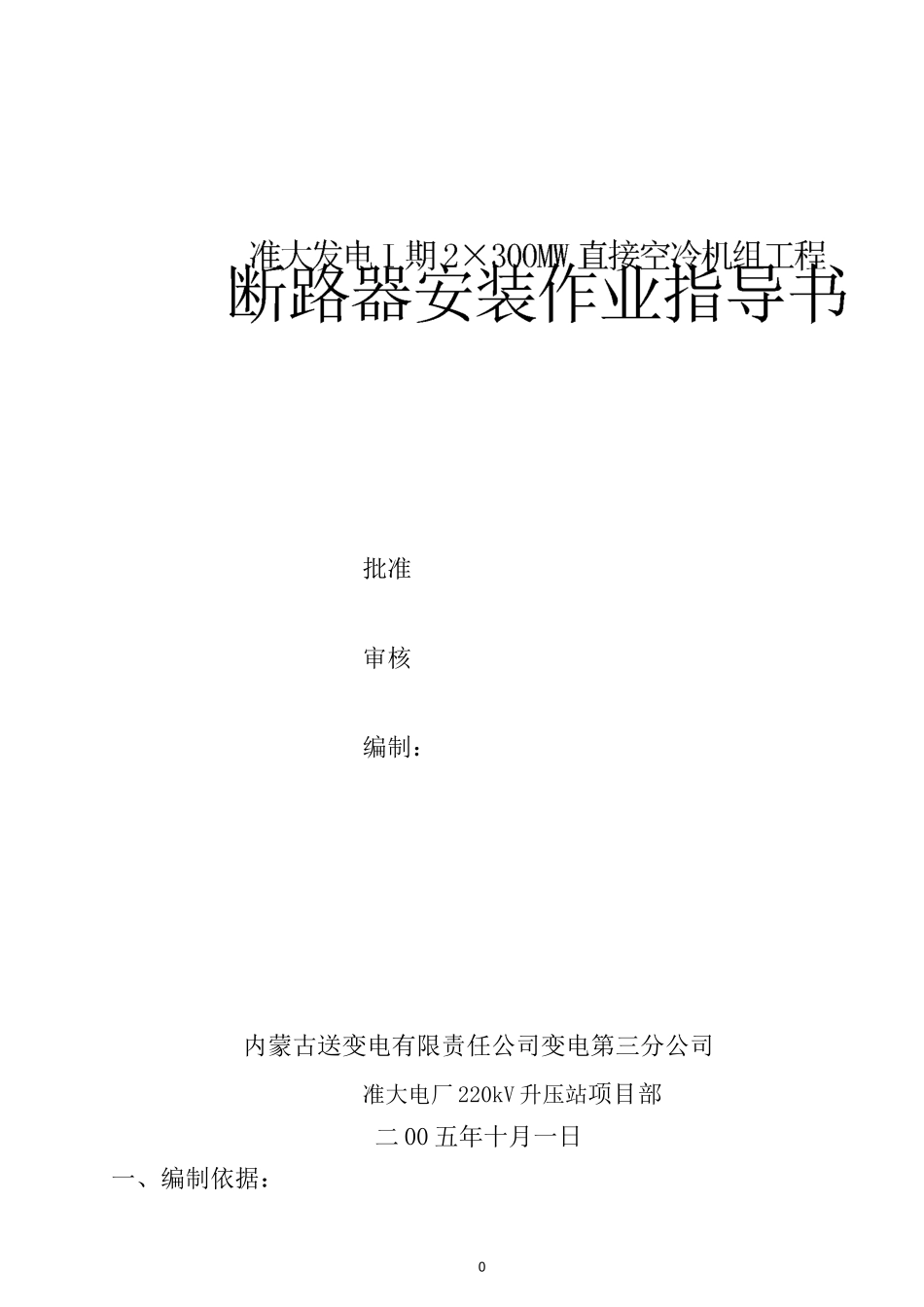

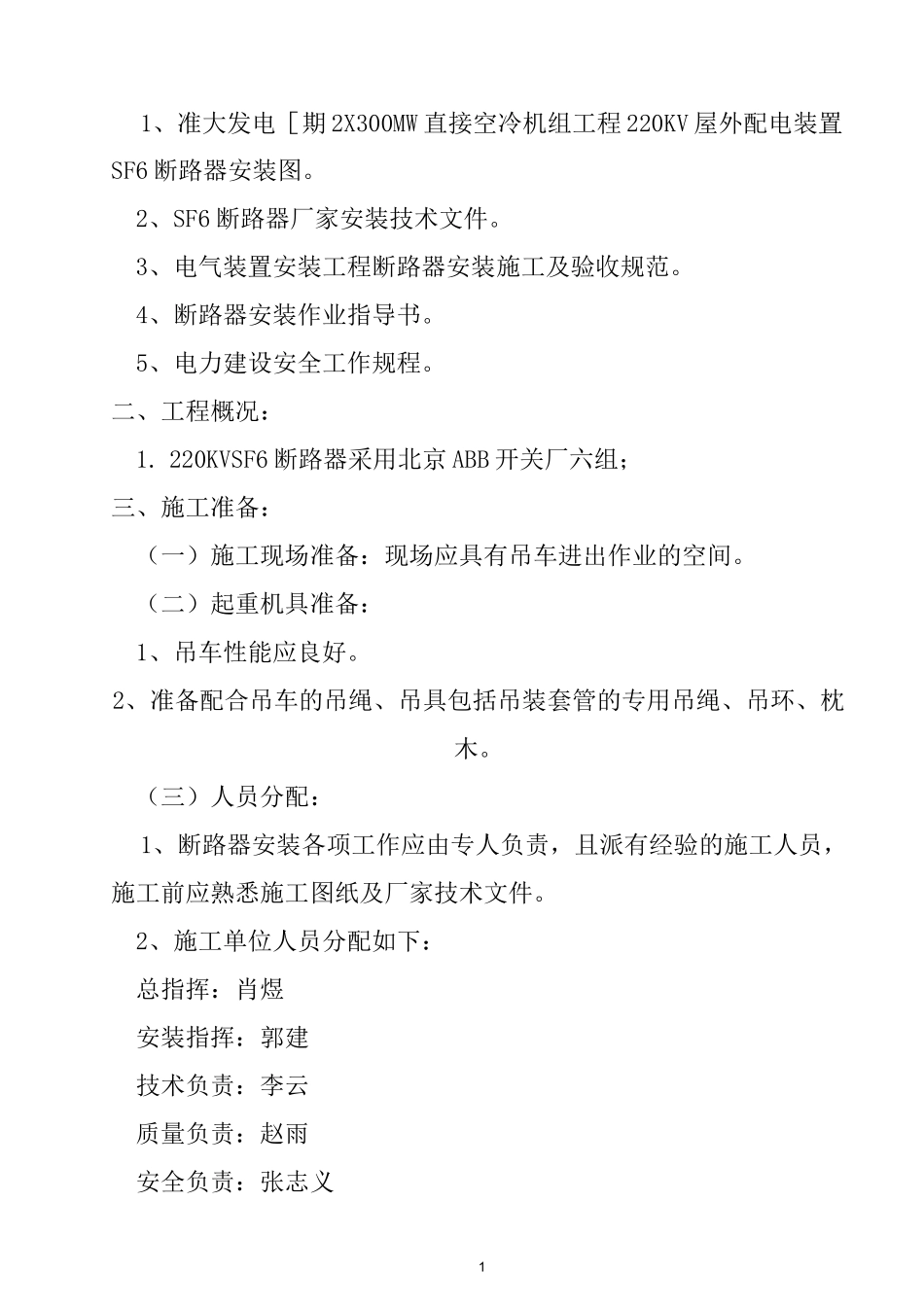

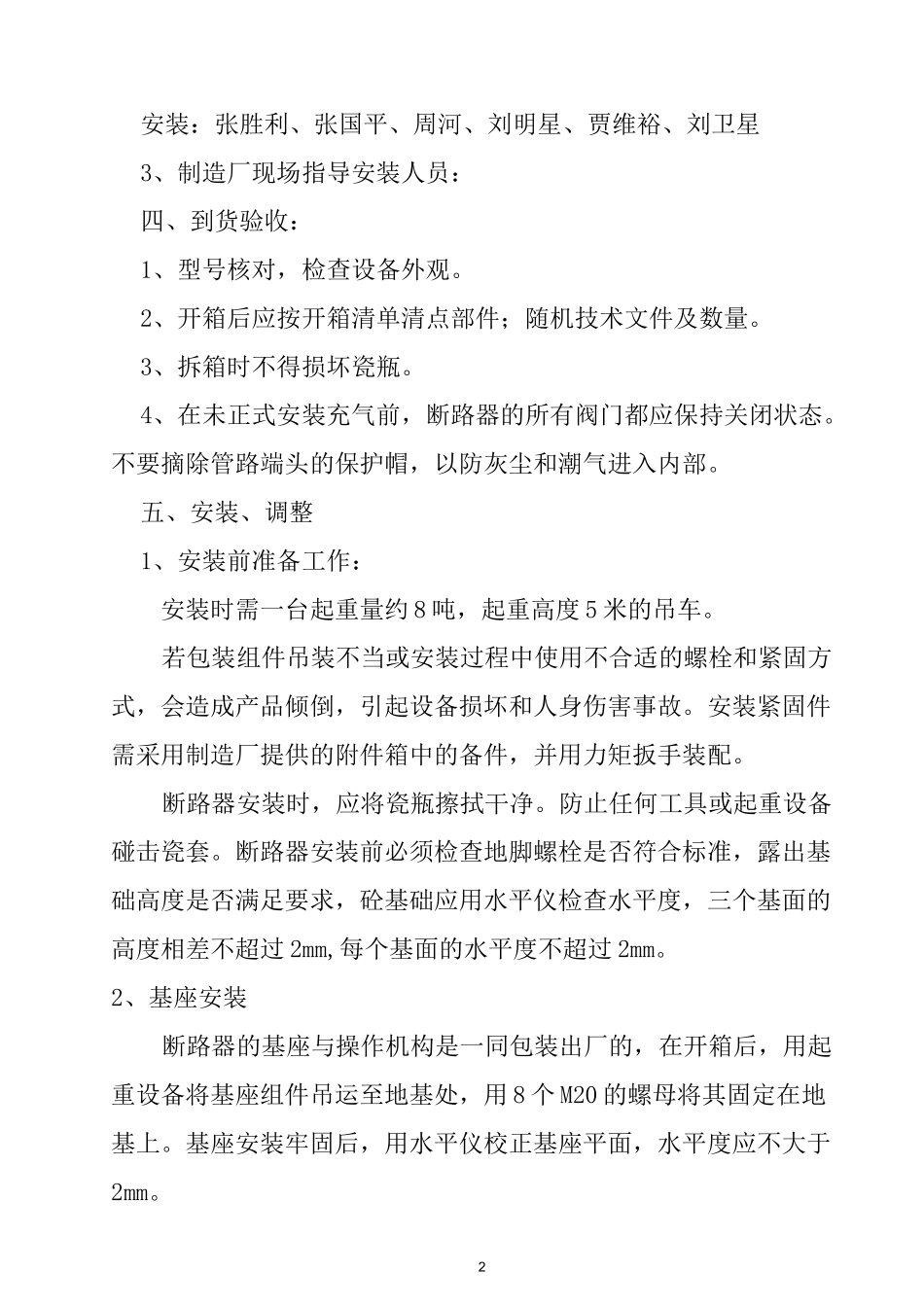

0批准审核编制：内蒙古送变电有限责任公司变电第三分公司准大电厂220kV升压站项目部二00五年十月一日一、编制依据：11、准大发电［期2X300MW直接空冷机组工程220KV屋外配电装置SF6断路器安装图。2、SF6断路器厂家安装技术文件。3、电气装置安装工程断路器安装施工及验收规范。4、断路器安装作业指导书。5、电力建设安全工作规程。二、工程概况：1.220KVSF6断路器采用北京ABB开关厂六组；三、施工准备：（一）施工现场准备：现场应具有吊车进出作业的空间。（二）起重机具准备：1、吊车性能应良好。2、准备配合吊车的吊绳、吊具包括吊装套管的专用吊绳、吊环、枕木。（三）人员分配：1、断路器安装各项工作应由专人负责，且派有经验的施工人员，施工前应熟悉施工图纸及厂家技术文件。2、施工单位人员分配如下：总指挥：肖煜安装指挥：郭建技术负责：李云质量负责：赵雨安全负责：张志义2安装：张胜利、张国平、周河、刘明星、贾维裕、刘卫星3、制造厂现场指导安装人员：四、到货验收：1、型号核对，检查设备外观。2、开箱后应按开箱清单清点部件；随机技术文件及数量。3、拆箱时不得损坏瓷瓶。4、在未正式安装充气前，断路器的所有阀门都应保持关闭状态。不要摘除管路端头的保护帽，以防灰尘和潮气进入内部。五、安装、调整1、安装前准备工作：安装时需一台起重量约8吨，起重高度5米的吊车。若包装组件吊装不当或安装过程中使用不合适的螺栓和紧固方式，会造成产品倾倒，引起设备损坏和人身伤害事故。安装紧固件需采用制造厂提供的附件箱中的备件，并用力矩扳手装配。断路器安装时，应将瓷瓶擦拭干净。防止任何工具或起重设备碰击瓷套。断路器安装前必须检查地脚螺栓是否符合标准，露出基础高度是否满足要求，砼基础应用水平仪检查水平度，三个基面的高度相差不超过2mm,每个基面的水平度不超过2mm。2、基座安装断路器的基座与操作机构是一同包装出厂的，在开箱后，用起重设备将基座组件吊运至地基处，用8个M20的螺母将其固定在地基上。基座安装牢固后，用水平仪校正基座平面，水平度应不大于2mm。33、相柱的安装（1）安装前检查目测检查每个相柱的瓷瓶是否在运输过程中发生破损或裂缝，若有此类情况及时同生产厂家联系。若瓷件在破损或有裂缝的状态下充气操作，有可能会发生瓷体爆炸，危及人身安全。在相柱安装前，应首先检查相柱的气密性。每个相柱的拐臂箱上有充气阀门，打开阀门，若有气体发出的泄漏声响，表明相柱的气密性良好。各相柱在运输时都处于合闸状态，安装前将定位销拔出，然后顺时针转动外拐臂至不动为止。然后逐相拿下外拐臂。安装时所有螺栓、垫圈、相柱与基座的接触面都应涂703防水胶。（2）相柱安装首先装配A相柱或C相柱。具有双拐臂的相柱为B相柱。4、管路连接及向断路器内充入SF6气体A、B、C三相安装完毕。先用气瓶内的SF6气体冲洗一下管路，约3-5秒，然后将管路与拐臂上的阀门接好，逐相打开阀门，一相一相向断路器内充气防止由于阀门损坏造成某相未充入SF6气体，注意观察减压阀表数值和密度表数值，直至充气压力达到0.7Mpa、0.5Mpa。充气完毕后，将充气装置与基座内的充气接头拧下，并妥善保存。将总充气阀门的保护螺母上好。充气压力最多可至0・74Mpa、0・53Mpa。5、断掘各器充入0・7Mpa、0.5Mpa的SF6气体。在总充气阀上接减压阀、管路和微水测试仪，测量断路器气室4内的水份含量，验收时不应超过150ppm（v/v，20°C）。测量时应正确操作设备，以减少测量误差。6、接地将每个底架支柱与地网可靠连接。接地前，用砂布打磨连接处触面。7、安装一次接线端子断路器下出线在正反两面皆有出线（正面为控制柜上带有分、合闸批示的一面），上出线板出线方向可根据用户需要进行安装。将安装接触面用砂布打磨，直至表面发亮，然后用酒精清洗干净表面薄薄地均匀涂抹一层导电膏。用5个M16螺栓将上接线端板紧固。8、安装断路器的二次线1、二次线必须在不带电状况下连接2、二次线必须在操动机构的分、合闸弹簧都释放的状态下连接。六、技术安全措施1、保证质量措施（1）本工程的施工须严格按照《电气装置安装施工及验收规范》施工。（2）做好材料检验工作，钢材必须有出厂...
