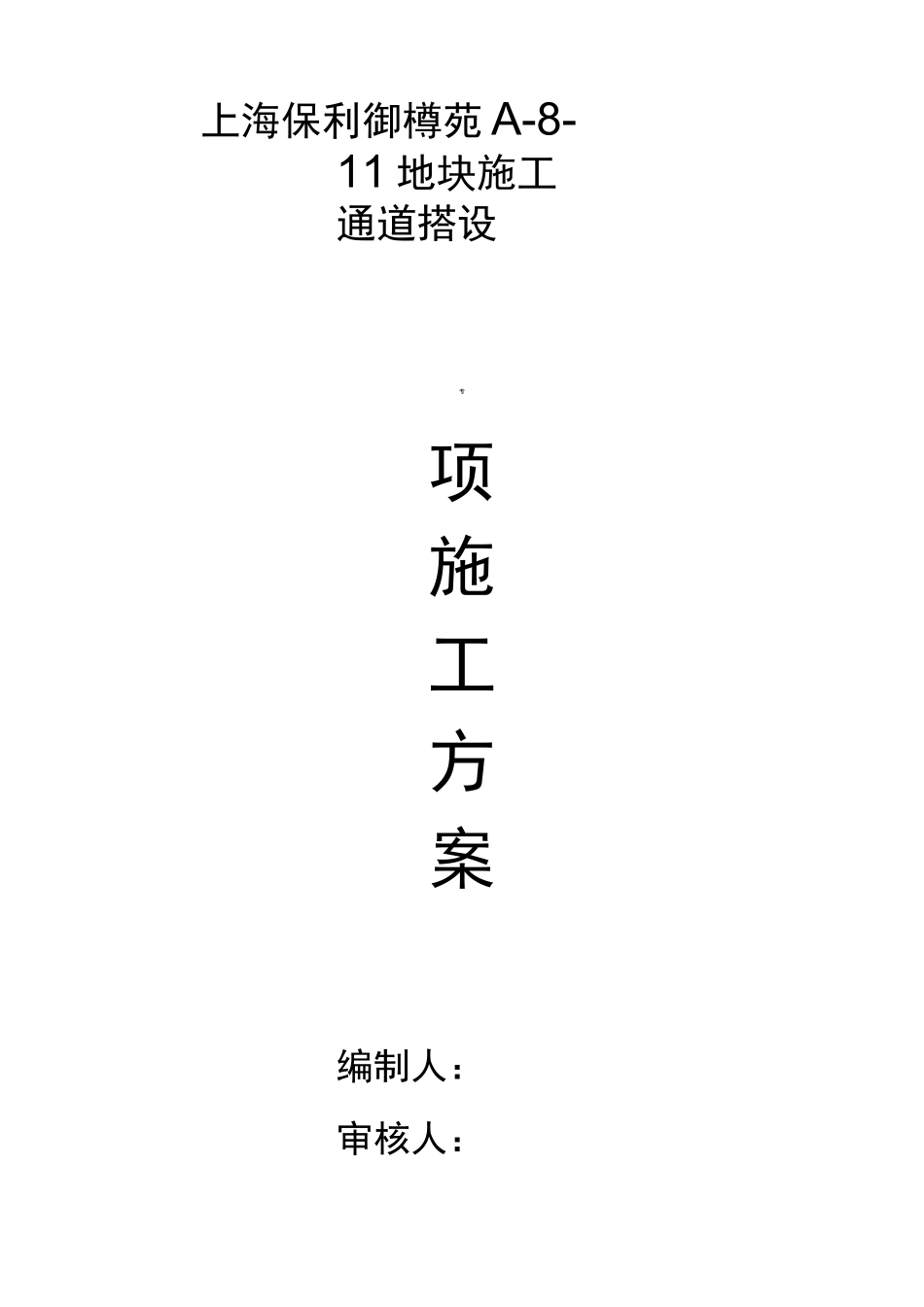

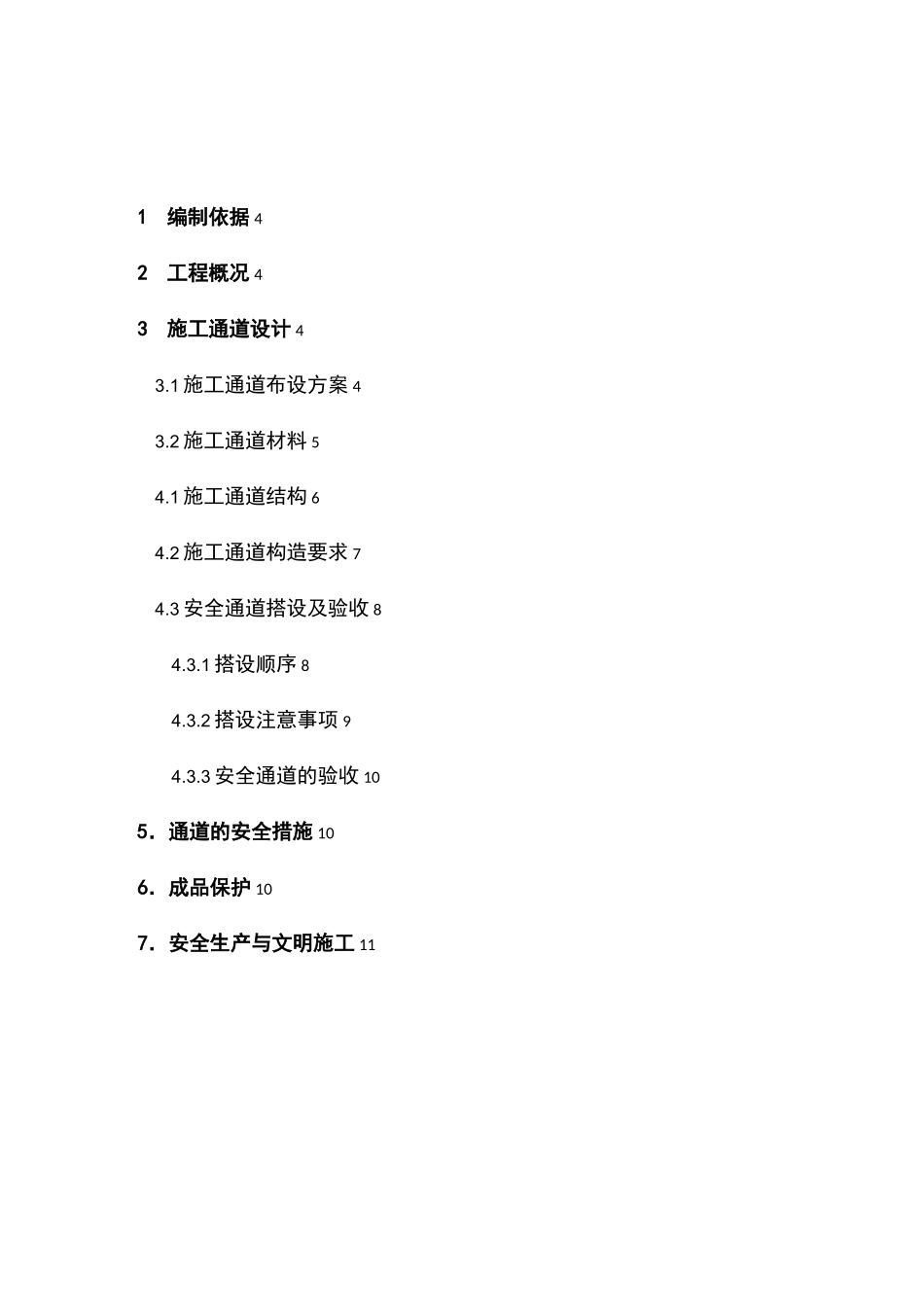

上海保利御樽苑A-8-11地块施工通道搭设专项施工方案编制人：审核人：1ms-2011爭口施H底谕菇H聲鍔也1编制依据42工程概况43施工通道设计43.1施工通道布设方案43.2施工通道材料54.1施工通道结构64.2施工通道构造要求74.3安全通道搭设及验收84.3.1搭设顺序84.3.2搭设注意事项94.3.3安全通道的验收105．通道的安全措施106．成品保护107．安全生产与文明施工11施工通道搭设方案1编制依据1、上海精典设计规划建筑设计研究有限公司设计图纸；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001);3、建筑施工扣件式钢管脚手架安全技术规范(JGJ130—2001,J84—2001)4、上海市有关规范、标准2工程概况1、本工程为保利御樽苑四标11#地块，位于唐安路、唐镇路；建设单位为上海保鑫置业有限公司，监理单位为上海浦惠建设管理有限公司，设计单位为上海精典规划设计研究院有限公司；监督单位为浦东新区质量安全监督署。2、为了便于施工，需要11-3#楼及11-7#楼共同使用一台井架，在两幢楼之间搭设施工通道。3施工通道设计3.1施工通道布设方案综合现场情况，确定采用钢管搭设净高13m，净宽2.3m，长4.5m的施工通道，定位如图1:施工通道棚顶共分上下两层，间距为1.0m，每层均满铺脚手板及安全网，且通道两侧满挂密目网。3.2施工通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下列要求：钢管钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管。采用外径48mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性适中、稳定的Q235A钢，其材质应符合《碳素结构钢》(GB/T700)的相应规定。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允许偏差不大于-0.5mm,两端面切斜应不大于1.7mm。夕卜表面锈蚀深度应S0.5mm，超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。扣件：扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，螺纹均应符合《普通螺纹》（GB198-81）的规定，在螺栓扭矩达65N・m时，不得发生破坏;严禁使用加工不合格、无出厂合格证、表面裂纹，变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中口级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。安全密目网：安全密目网采用上海市建筑安全监督管理部门颁发准用许可证的指定产品，通道两侧采用全封闭形式。4施工通道结构及搭设4.1施工通道结构本安全通道采用纵向承重结构体系，立杆间距1500mm。结构平面布置图如图2所示：附图施工通道平面示意图图2第一道水平横杆（扫地杆）距立柱下端200mm,以上间距2000mm，顶部棚间距100mm。结构立面图如图3所示：图3本施工通道基础为10#工字钢，先将200宽50厚木垫板放在立柱下方，然后再进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。4.2施工通道构造要求4.2.1立杆在竖立杆时，用单支6m钢管，立杆纵距1.5米。禁止使用弯曲钢管。4.2.2大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆连接采用对接，对接扣件必须拧紧，端部扣件盖板的边缘至杆端距离不应小于100mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。4.2.3剪刀撑剪刀撑按图2、图3布设，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不小于200mm。4.2.4排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆端部，中间与下层顶棚钢杆相交处也用扣件扣紧，间距1.5米。4.2.5脚手板脚手板横向铺设，连接处应尽量选在承重排架处。采用对接平铺时，对接处下侧设两根纵向杆，脚手板外伸长度为130~150mm，纵向杆间距部大于300mm。...
