幕墙桁架施工方案交底 (3)VIP免费

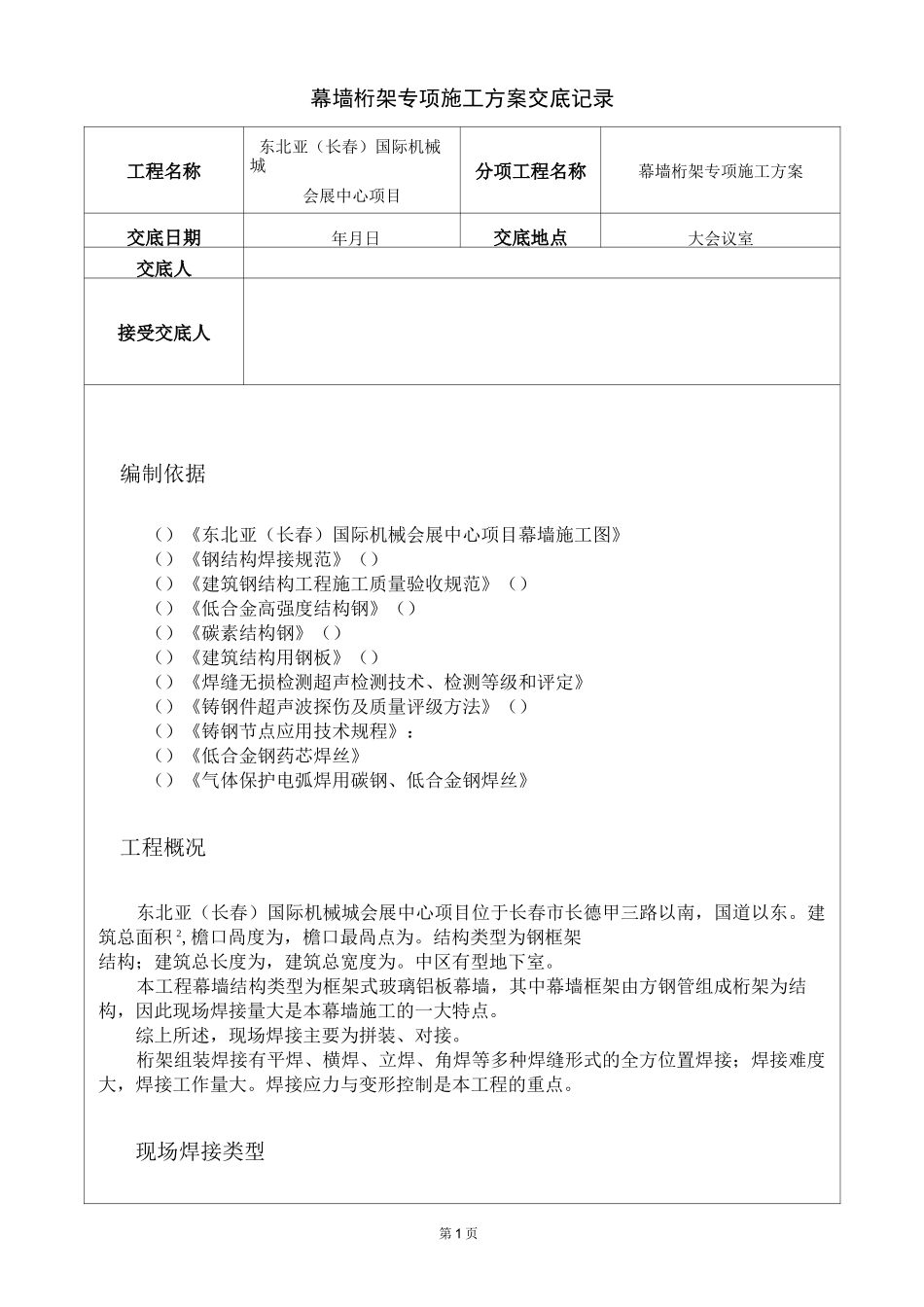

幕墙桁架施工方案交底 (3)_第1页
1/25
幕墙桁架施工方案交底 (3)_第2页
2/25
幕墙桁架施工方案交底 (3)_第3页
3/25
第1页幕墙桁架专项施工方案交底记录工程名称东北亚(长春)国际机械城会展中心项目分项工程名称幕墙桁架专项施工方案交底日期年月日交底地点大会议室交底人接受交底人编制依据()《东北亚(长春)国际机械会展中心项目幕墙施工图》()《钢结构焊接规范》()()《建筑钢结构工程施工质量验收规范》()()《低合金高强度结构钢》()()《碳素结构钢》()()《建筑结构用钢板》()()《焊缝无损检测超声检测技术、检测等级和评定》()《铸钢件超声波探伤及质量评级方法》()()《铸钢节点应用技术规程》:()《低合金钢药芯焊丝》()《气体保护电弧焊用碳钢、低合金钢焊丝》工程概况东北亚(长春)国际机械城会展中心项目位于长春市长德甲三路以南,国道以东。建筑总面积2,檐口咼度为,檐口最咼点为。结构类型为钢框架结构;建筑总长度为,建筑总宽度为。中区有型地下室。本工程幕墙结构类型为框架式玻璃铝板幕墙,其中幕墙框架由方钢管组成桁架为结构,因此现场焊接量大是本幕墙施工的一大特点。综上所述,现场焊接主要为拼装、对接。桁架组装焊接有平焊、横焊、立焊、角焊等多种焊缝形式的全方位置焊接;焊接难度大,焊接工作量大。焊接应力与变形控制是本工程的重点。现场焊接类型第2页桁架焊接节点焊接,XX与XX钢管柱焊接:主要节点形式为成品支座与张弦梁、钢柱之间的焊接。现场焊接主要接头形式说明本工程现场焊接主要包括:焊接,同材质焊接;主要节点形式包括:钢方管对接、钢桁架对接。钢方管对U00In-」OS钢桁架焊第3页焊缝部位主要接头焊接形式板厚(mm)截面形状与焊接接头(分区)示意图最大焊接截面尺寸方钢管对接横焊4飞如:120X60X4mm桁架对接全位置4埠工2V也相1VFr>60X60X4现场焊接施工部署焊接施工准备()现场焊接气候条件分析长春是吉林省的省会,是东北地区天然的地理中心,长春位于东经°',北纬°',地处欧亚大陆东岸的中国东北平原腹地松辽平原。长春市气候宜人,素有“北国春城”的美誉。由于地理位置、地形结构与大气环流相配合的作用具有如下基本特征:四季分明。春季较短,干燥多风;夏季温热多雨,炎热天气不多;秋季气爽,日夜温差大;冬季漫长较寒冷。季风显著,雨热冋季。冬季在强大的蒙古咼压控制下,气候寒冷而干燥。夏季西太平洋副热带高压常与东南移动的贝加尔湖的冷空气交汇于此,降水丰沛而集中。根据施工工期及施工整体组织思路,焊接过程在夏季,考虑雨季焊接施工措施。()焊接设备的选择针对本工程特点,投入一氧化碳焊机、直流弧焊机等。主要焊接设备及辅助设备介绍如下所示:表主要焊接设备及辅助设备表第4页二氧化碳焊直流弧焊用途:圆钢管、箱型钢全熔透对接焊;钢梁与钢梁牛腿节点焊接;用途:预埋件安装定位焊;构件安装、校正的临时措施焊接;用途:碳弧气刨枪用于焊缝返修,使用碳棒正极反接。用途:配合气枪使用碳弧刨,为气刨枪提供高压空气。焊条烘二氧化碳焊枪二氧化碳流量计用途:二氧化碳焊枪与二氧化碳气体保护焊机配套使用,可拆卸,施工方便。用途:二氧化碳流量计反映二氧化碳流量,用于控制焊缝处保护气体强度和气体恒温加热。碳弧气刨枪焊条保温筒空压用途:便捷式焊条保温筒用于现场施焊时的焊条保温,插电后能够持续保温。红外线测温焊缝量用途:检测焊接预热温度、层间温度、后热温度、保温温度用途:检测坡口、间隙、焊高、焊脚、弧坑等。焊缝检测成套设第5页用途:可控温的焊条烘箱,根据需要调节烘培温度,保证焊条烘烤质量;专人值守,焊条领用必须进行登记。便捷式超声波探伤仪用途:工序验收时,检测用的成套工具。用途:钢材内部缺陷无损探伤专业仪器;由相应资质证书的专业人员操作。()焊接材料的选择本工程钢材主要材质为和,焊接方式有手工电弧焊和二氧化碳气体保护焊。焊接材料根据设计要求采用以下匹配焊材:焊接材料的匹配焊材表焊接方式焊接母材焊接材料规格备注手工焊Q235BE431503.2mm焊条CO2气体保护焊Q235BER49-101.2mm焊丝(药芯)技术准备、组织项目人员认真学习有关的规范、规程或规定,在施工的过程中做到有据可依。、施工前认真查阅结构施工图纸,在图纸会审的基础上争取将施工中可能...
