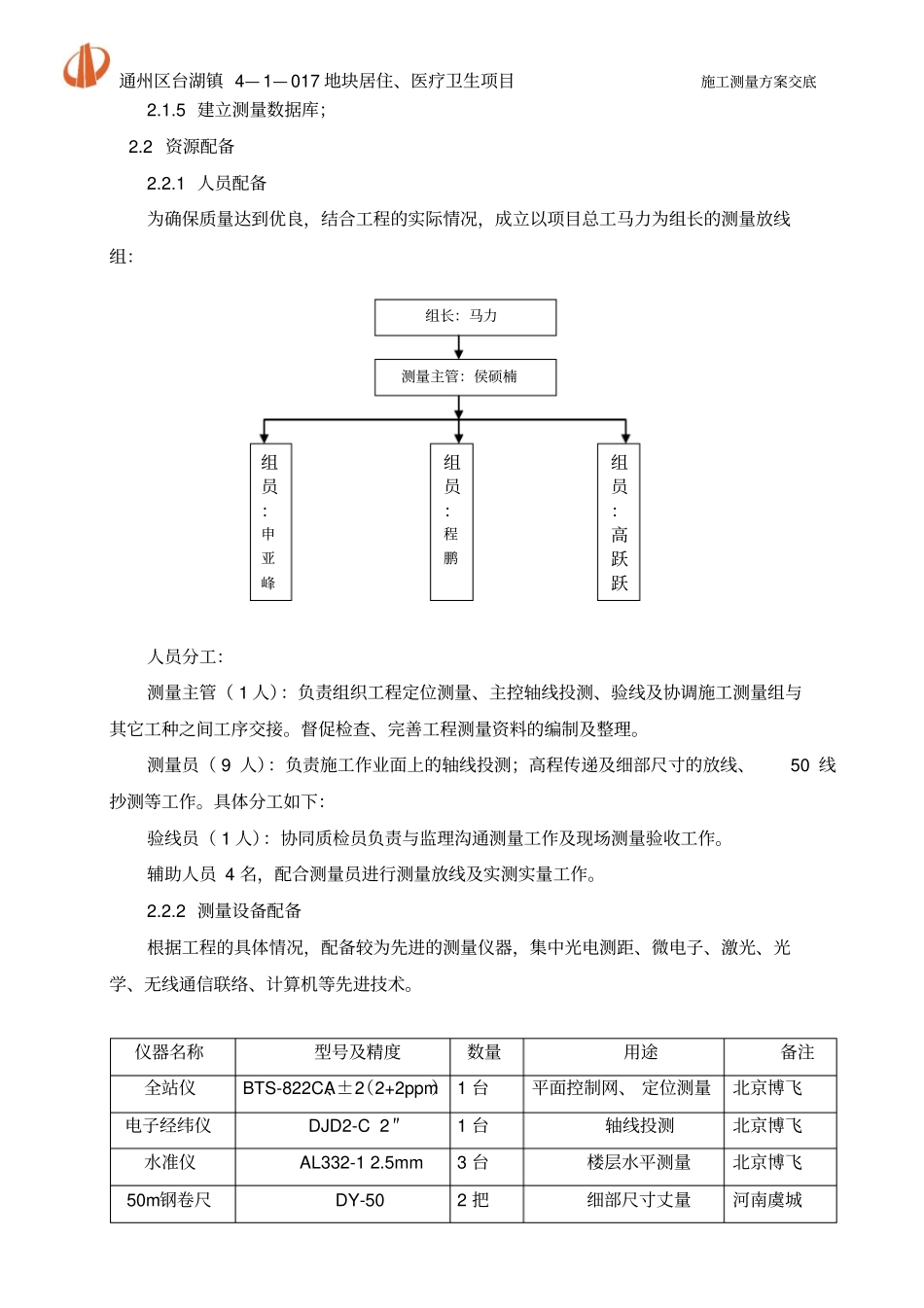

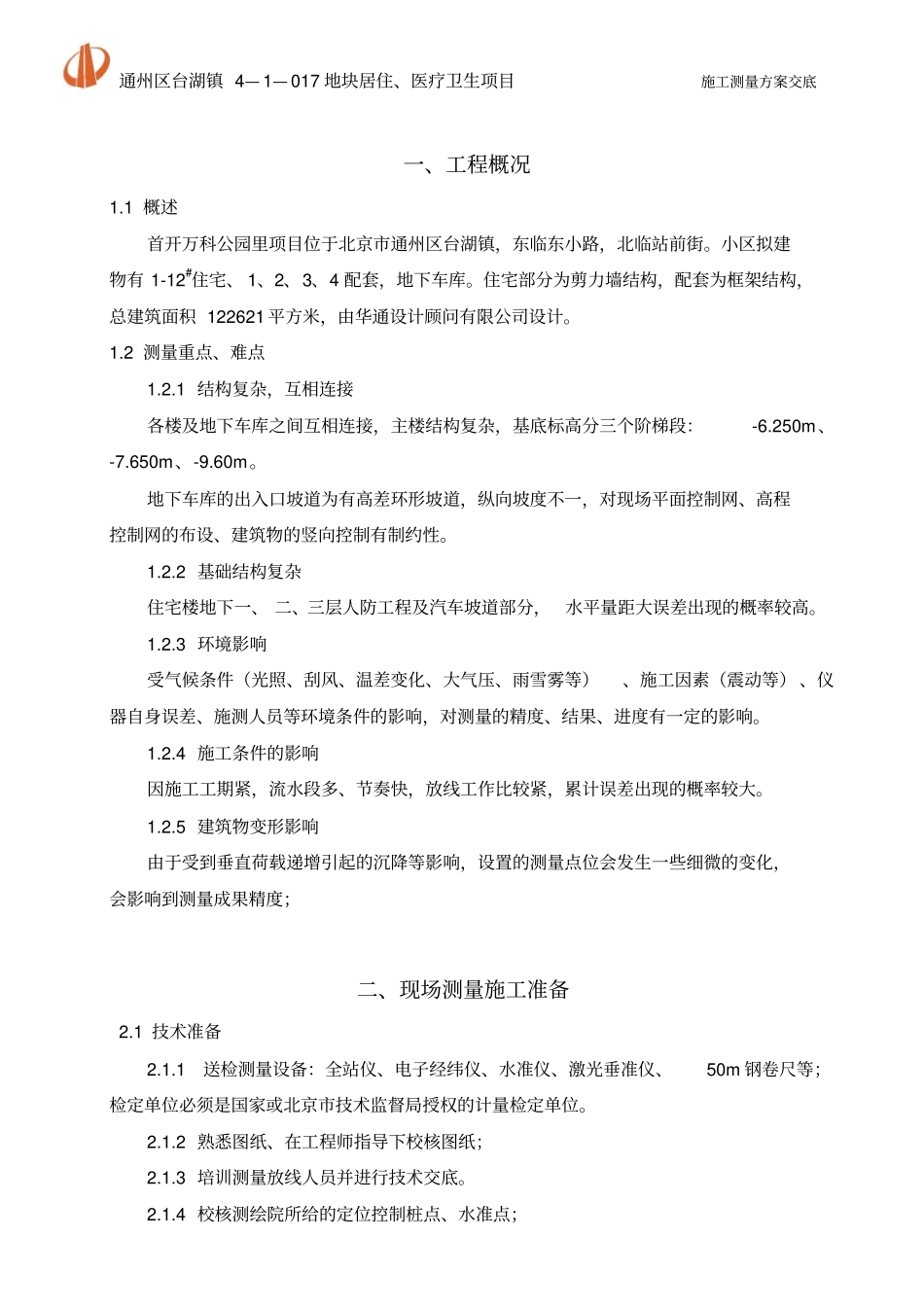

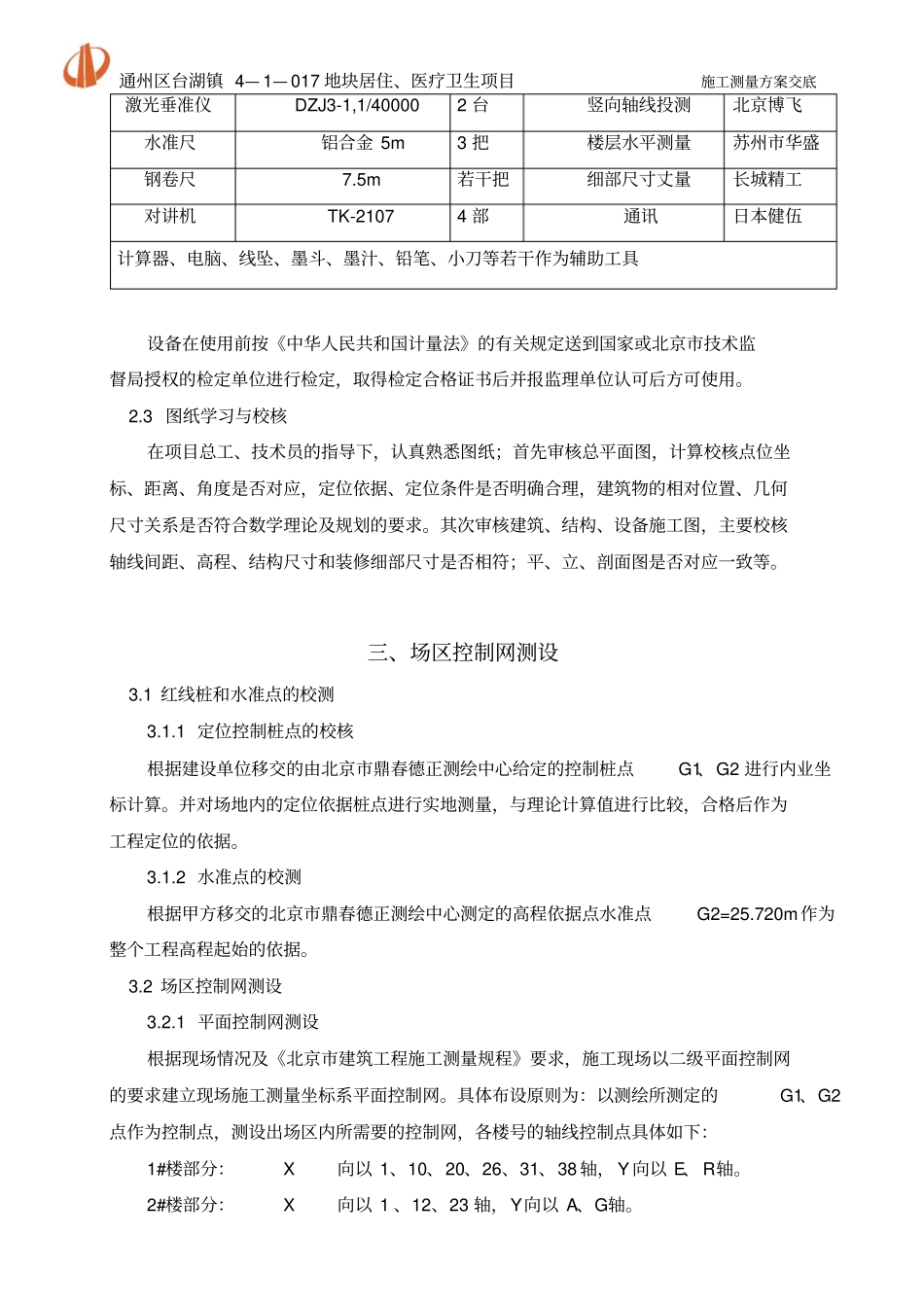

通州区台湖镇4—1—017地块居住、医疗卫生项目施工测量方案交底一、工程概况1.1概述首开万科公园里项目位于北京市通州区台湖镇，东临东小路，北临站前街。小区拟建物有1-12#住宅、1、2、3、4配套，地下车库。住宅部分为剪力墙结构，配套为框架结构，总建筑面积122621平方米，由华通设计顾问有限公司设计。1.2测量重点、难点1.2.1结构复杂，互相连接各楼及地下车库之间互相连接，主楼结构复杂，基底标高分三个阶梯段：-6.250m、-7.650m、-9.60m。地下车库的出入口坡道为有高差环形坡道，纵向坡度不一，对现场平面控制网、高程控制网的布设、建筑物的竖向控制有制约性。1.2.2基础结构复杂住宅楼地下一、二、三层人防工程及汽车坡道部分，水平量距大误差出现的概率较高。1.2.3环境影响受气候条件（光照、刮风、温差变化、大气压、雨雪雾等）、施工因素（震动等）、仪器自身误差、施测人员等环境条件的影响，对测量的精度、结果、进度有一定的影响。1.2.4施工条件的影响因施工工期紧，流水段多、节奏快，放线工作比较紧，累计误差出现的概率较大。1.2.5建筑物变形影响由于受到垂直荷载递增引起的沉降等影响，设置的测量点位会发生一些细微的变化，会影响到测量成果精度；二、现场测量施工准备2.1技术准备2.1.1送检测量设备：全站仪、电子经纬仪、水准仪、激光垂准仪、50m钢卷尺等；检定单位必须是国家或北京市技术监督局授权的计量检定单位。2.1.2熟悉图纸、在工程师指导下校核图纸；2.1.3培训测量放线人员并进行技术交底。2.1.4校核测绘院所给的定位控制桩点、水准点；通州区台湖镇4—1—017地块居住、医疗卫生项目施工测量方案交底2.1.5建立测量数据库；2.2资源配备2.2.1人员配备为确保质量达到优良，结合工程的实际情况，成立以项目总工马力为组长的测量放线组：人员分工：测量主管（1人）：负责组织工程定位测量、主控轴线投测、验线及协调施工测量组与其它工种之间工序交接。督促检查、完善工程测量资料的编制及整理。测量员（9人）：负责施工作业面上的轴线投测；高程传递及细部尺寸的放线、50线抄测等工作。具体分工如下：验线员（1人）：协同质检员负责与监理沟通测量工作及现场测量验收工作。辅助人员4名，配合测量员进行测量放线及实测实量工作。2.2.2测量设备配备根据工程的具体情况，配备较为先进的测量仪器，集中光电测距、微电子、激光、光学、无线通信联络、计算机等先进技术。仪器名称型号及精度数量用途备注全站仪BTS-822CA、±2（2+2ppm）1台平面控制网、定位测量北京博飞电子经纬仪DJD2-C2″1台轴线投测北京博飞水准仪AL332-12.5mm3台楼层水平测量北京博飞50m钢卷尺DY-502把细部尺寸丈量河南虞城组长：马力测量主管：侯硕楠组员：高跃跃组员：程鹏组员：申亚峰通州区台湖镇4—1—017地块居住、医疗卫生项目施工测量方案交底激光垂准仪DZJ3-1,1/400002台竖向轴线投测北京博飞水准尺铝合金5m3把楼层水平测量苏州市华盛钢卷尺7.5m若干把细部尺寸丈量长城精工对讲机TK-21074部通讯日本健伍计算器、电脑、线坠、墨斗、墨汁、铅笔、小刀等若干作为辅助工具设备在使用前按《中华人民共和国计量法》的有关规定送到国家或北京市技术监督局授权的检定单位进行检定，取得检定合格证书后并报监理单位认可后方可使用。2.3图纸学习与校核在项目总工、技术员的指导下，认真熟悉图纸；首先审核总平面图，计算校核点位坐标、距离、角度是否对应，定位依据、定位条件是否明确合理，建筑物的相对位置、几何尺寸关系是否符合数学理论及规划的要求。其次审核建筑、结构、设备施工图，主要校核轴线间距、高程、结构尺寸和装修细部尺寸是否相符；平、立、剖面图是否对应一致等。三、场区控制网测设3.1红线桩和水准点的校测3.1.1定位控制桩点的校核根据建设单位移交的由北京市鼎春德正测绘中心给定的控制桩点G1、G2进行内业坐标计算。并对场地内的定位依据桩点进行实地测量，与理论计算值进行比较，合格后作为工程定位的依据。3.1.2水准点的校测根据甲方移交的北京市鼎春德正测绘中心测定的高程依据点水准点G2=25.720m作为整个工程高程起始的依据。3.2场区控制网测设3.2.1平面控制网测设根据...
