鲁班奖机电安装项目VIP免费

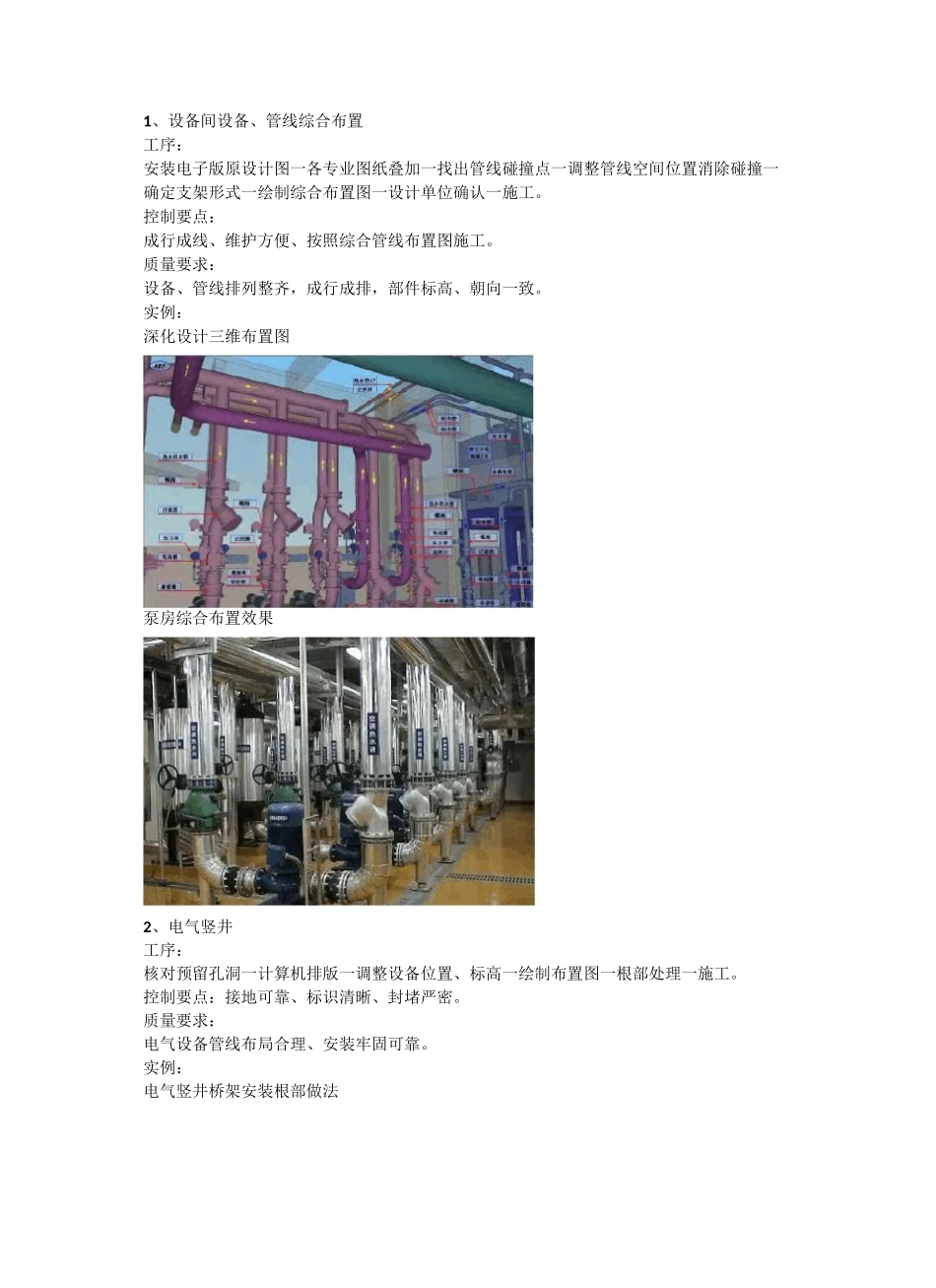

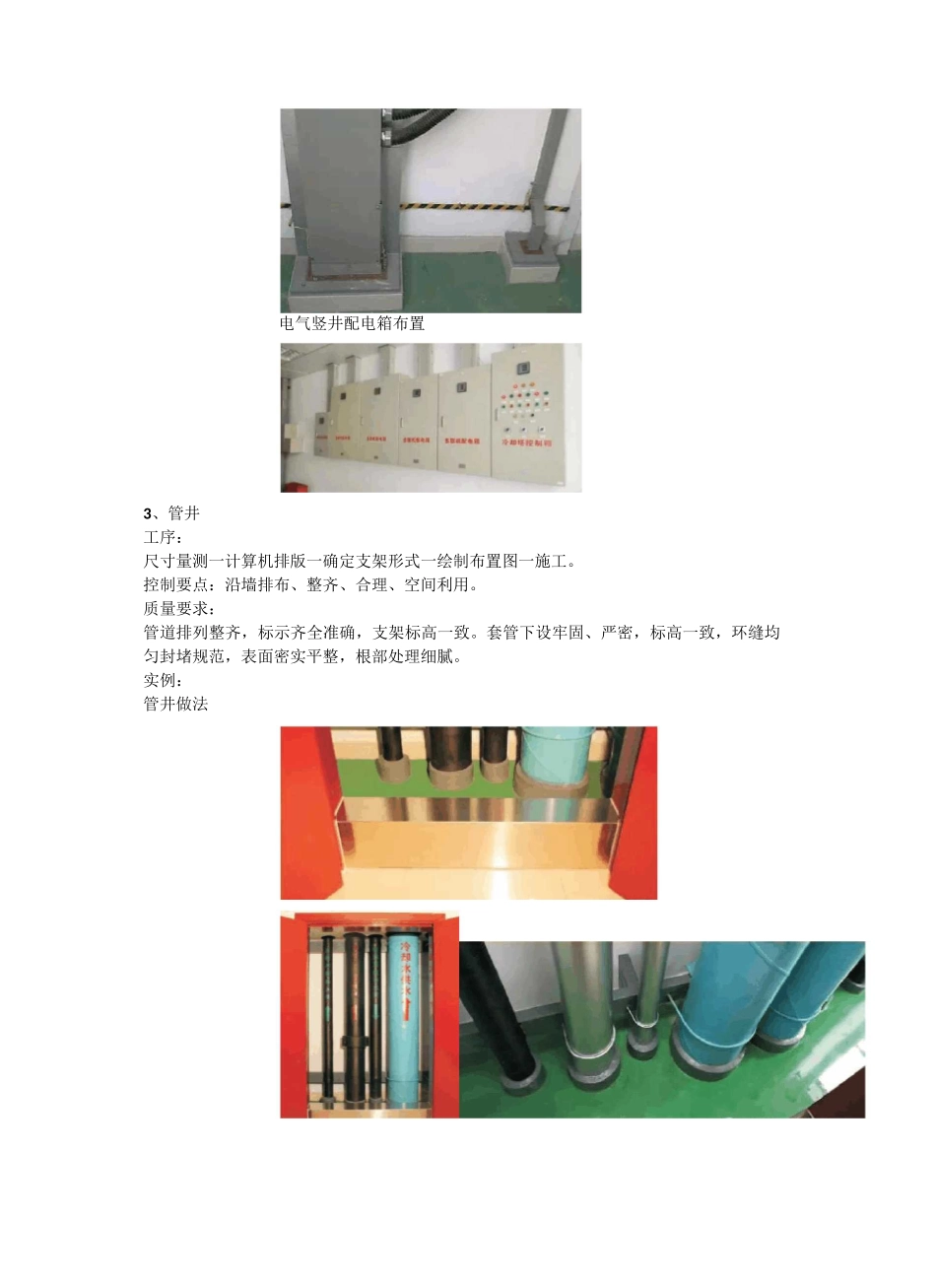

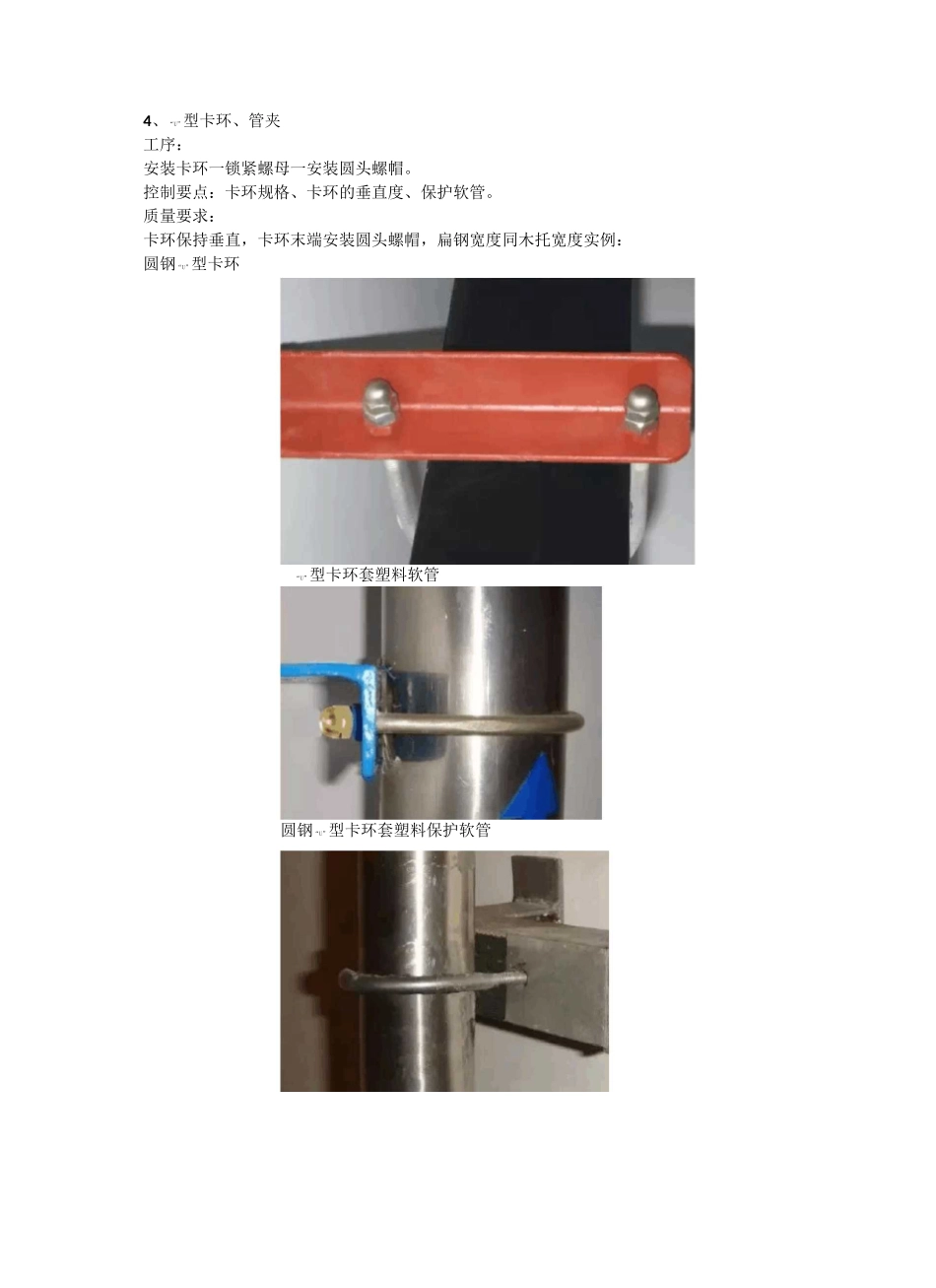

1、设备间设备、管线综合布置工序：安装电子版原设计图一各专业图纸叠加一找出管线碰撞点一调整管线空间位置消除碰撞一确定支架形式一绘制综合布置图一设计单位确认一施工。控制要点：成行成线、维护方便、按照综合管线布置图施工。质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。实例：深化设计三维布置图泵房综合布置效果2、电气竖井工序：核对预留孔洞一计算机排版一调整设备位置、标高一绘制布置图一根部处理一施工。控制要点：接地可靠、标识清晰、封堵严密。质量要求：电气设备管线布局合理、安装牢固可靠。实例：电气竖井桥架安装根部做法电气竖井配电箱布置3、管井工序：尺寸量测一计算机排版一确定支架形式一绘制布置图一施工。控制要点：沿墙排布、整齐、合理、空间利用。质量要求：管道排列整齐，标示齐全准确，支架标高一致。套管下设牢固、严密，标高一致，环缝均匀封堵规范，表面密实平整，根部处理细腻。实例：管井做法4、“U”型卡环、管夹工序：安装卡环一锁紧螺母一安装圆头螺帽。控制要点：卡环规格、卡环的垂直度、保护软管。质量要求：卡环保持垂直，卡环末端安装圆头螺帽，扁钢宽度同木托宽度实例：圆钢“U”型卡环“U”型卡环套塑料软管圆钢“U”型卡环套塑料保护软管扁钢“U”型卡环“U”型卡环末端5、工厂化C型钢支架工序：管线排布一确定支架形式一工厂化加工一现场安装。控制要点：管线排布、支架荷载计算，支架选型及安装。质量要求：支架安装牢固，成排支架应排列成线、标高一致。实例：C型钢综合支架连接件C型钢轻型综合支架6、管道工序：图样设计一模板制作或图样制作一位置确定及清理一喷涂或粘贴。控制要点：标识颜色、大小、位置。质量要求：喷涂或粘贴要牢固、清晰，喷涂无流坠，粘贴无翘边。实例：单根竖向管道标识做法成排竖向管道标识做C型钢重型型综合支架成排水平管道标识做7、设备工序：标识图样设计f模版或图样制作f确定标识部位及表面清理f挂贴。控制要点：标识内容、尺寸。质量要求：标识牌挂（贴）牢固、内容完整。实例：设备挂牌标识成排竖向管道标识做阀门、部件挂牌标识8、管道弯头保温层保护壳工序：尺寸量测f放样f加工制作f安装。控制要点：虾弯组拼节数、咬口、接缝。质量要求：虾弯过渡平滑、接缝咬口严密无折皱。实例：弯头绝热层不锈钢保护壳、给排水与采暖工程1、管道穿楼板工序：套管制作与安装f防火泥封堵f吊洞f安装装饰圈f刷漆。控制要点：同心度、填塞、安装高度。质量要求：套管间隙均匀，出地面高度，普通房间为20mm,多水房间为50mm,屋面套管为250mm。实例：管道穿楼板根部处理2、设备地脚螺栓防水防腐保护工序：测量尺寸一套管制作安装一填塞黄油。控制要点：套管直径、高度。质量要点：套管规格与螺栓匹配且同一区域内直径、高度、色泽一致，黄油密封严密，表面平齐实例：螺栓防腐保护三、建筑电气工程1、成排开关插座盒安装工序：测量定位一盒子组装一盒子固定。控制要点：安装高度、平整度。质量要求：线盒安装端正，间距均匀，与模板接触紧密，成排盒子标高一致、品牌一致实例：成排开关插座预埋成排开关插座2、明配管进箱处理工序：导管排列固定一箱体开孔一箱管连接一接地。控制要点：管间距、导管入箱高度、接地。质量要求：管口进箱高度不大于5mm,护口齐全，一管一孔，上下索母上紧。实例：导管进箱配电箱与明配管安装3、箱（柜）内接线工序：理线f扎线f接线f标识f接地。控制要点：绑扎、相序、标识、接地。质量要求：线（缆）绑扎牢固，相序正确，配线整齐，接地可靠，每个端子压线不多于2根实例：配电箱内接线4、桥架直线段连接工序：测量定位f支架安装f桥架安装f接地。控制要点：水平度、垂直度、桥架、支架、接地。质量要求：水平段平直度偏差不大于1.5mm/m，全长不大于10mm，相邻段之间缝隙不大于2mm。实例：桥架连接片连接桥架连接段连接效果5、伸缩节安装工序：定位f支架安装f伸缩节安装f接地。控制要点：松连接、接地。质量要求：桥架伸缩节安装与其它段桥架平直，内壁光滑，连接顺直，伸缩自如实例：伸缩节6、配电室接地母线工序：支架制安f母线安装f螺栓安装f标识。控制要点：支...
