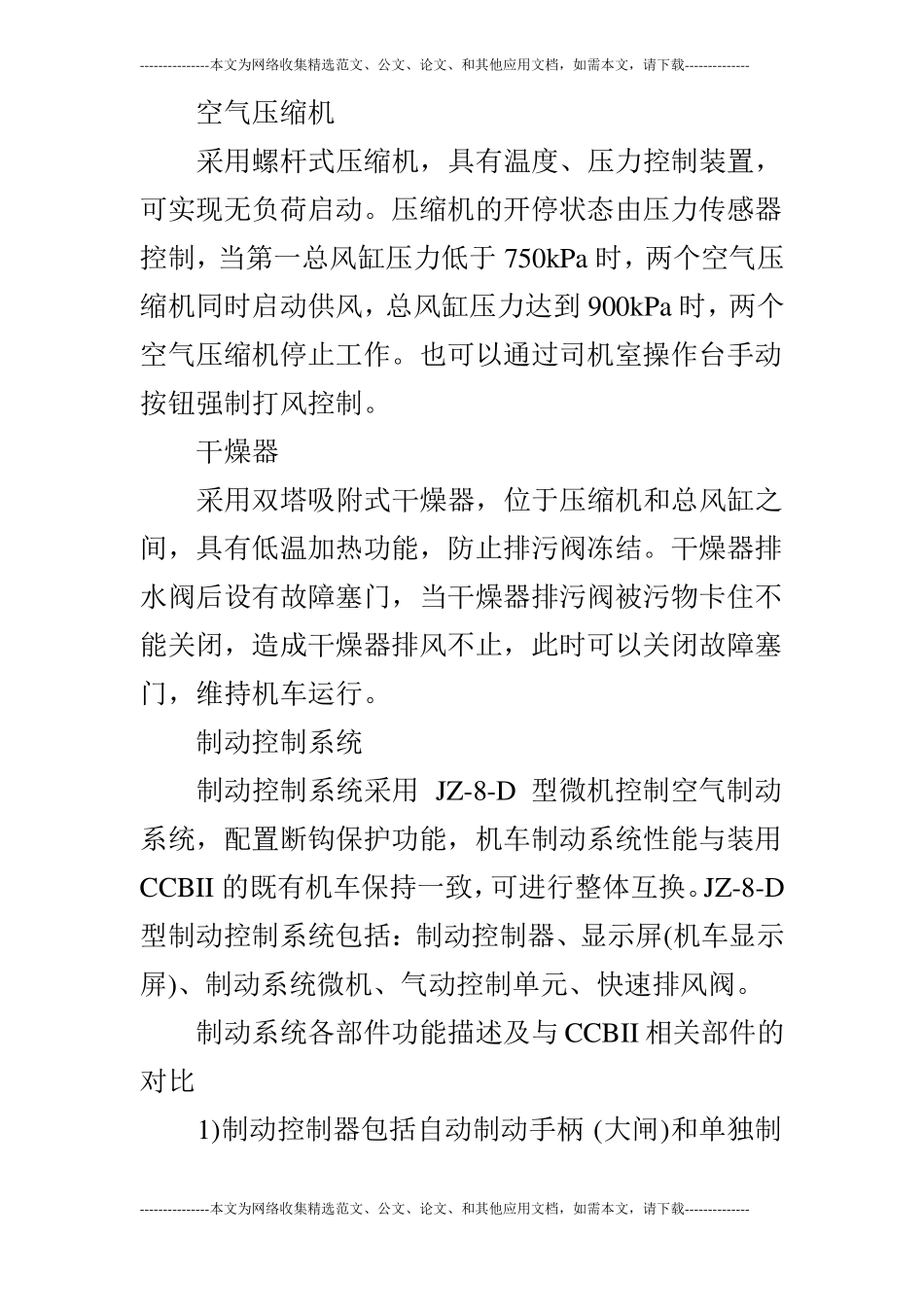

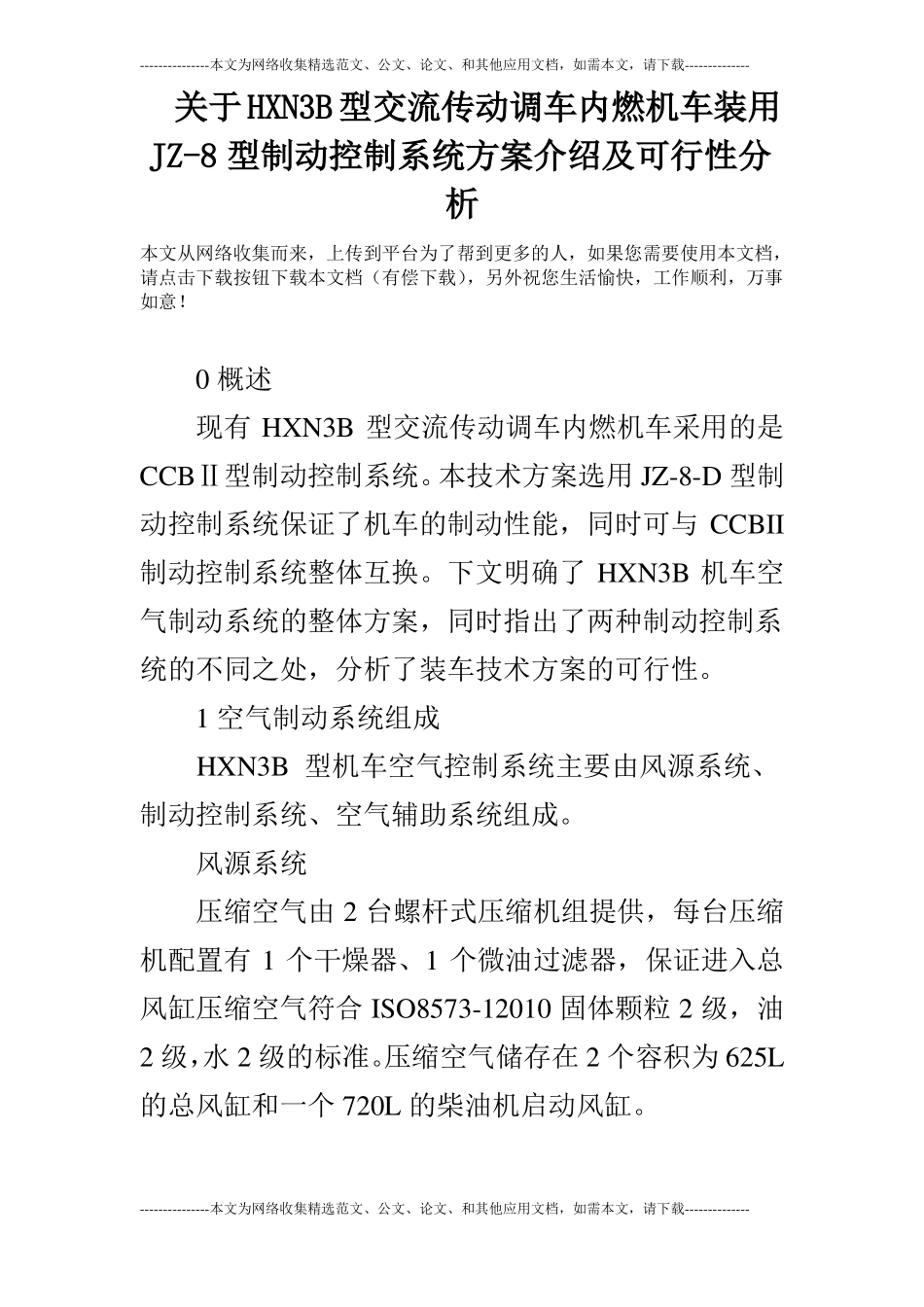

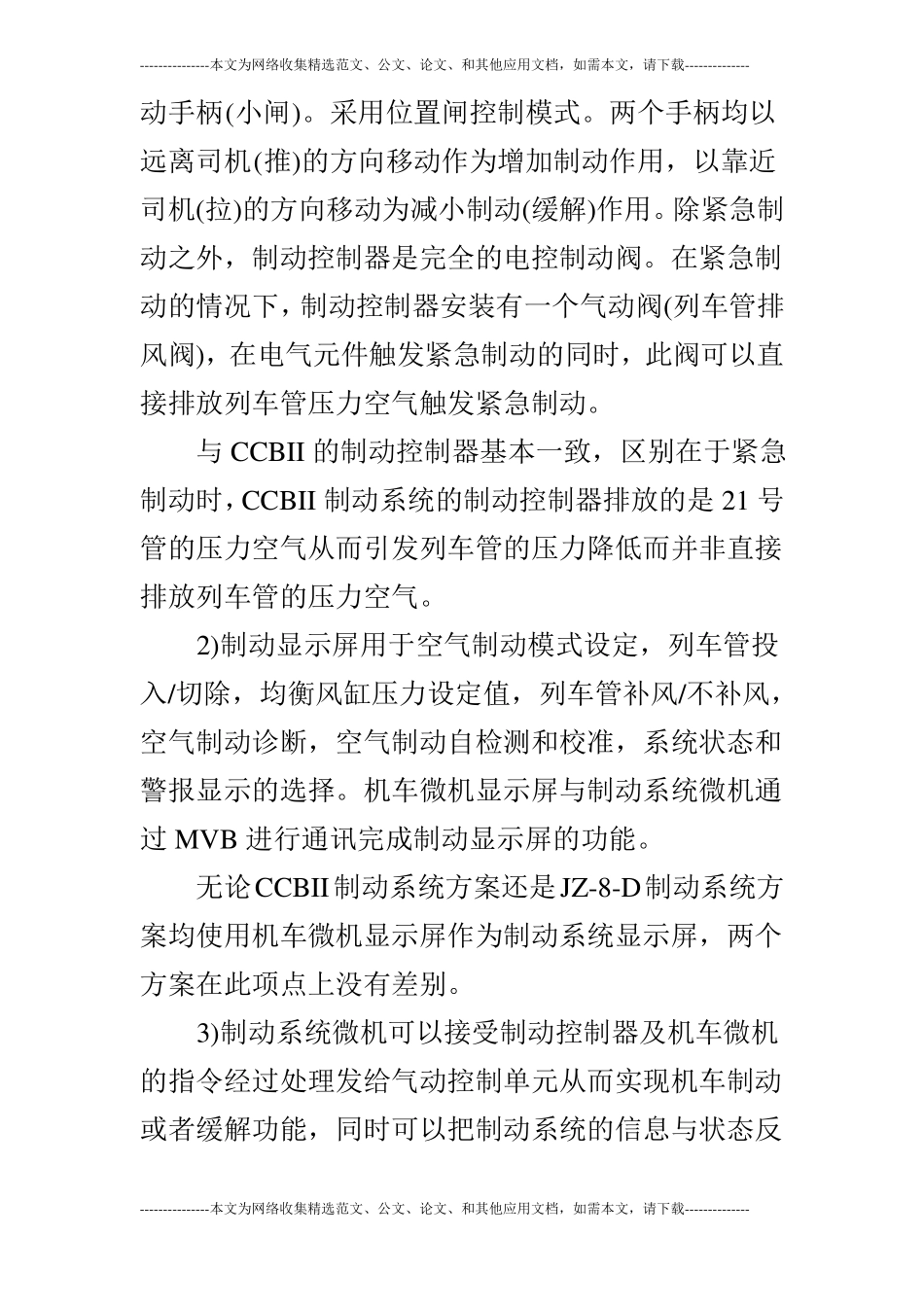

---------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载--------------关于HXN3B型交流传动调车内燃机车装用JZ-8型制动控制系统方案介绍及可行性分析本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！0概述现有HXN3B型交流传动调车内燃机车采用的是CCBⅡ型制动控制系统。本技术方案选用JZ-8-D型制动控制系统保证了机车的制动性能，同时可与CCBII制动控制系统整体互换。下文明确了HXN3B机车空气制动系统的整体方案，同时指出了两种制动控制系统的不同之处，分析了装车技术方案的可行性。1空气制动系统组成HXN3B型机车空气控制系统主要由风源系统、制动控制系统、空气辅助系统组成。风源系统压缩空气由2台螺杆式压缩机组提供，每台压缩机配置有1个干燥器、1个微油过滤器，保证进入总风缸压缩空气符合ISO8573-12010固体颗粒2级，油2级，水2级的标准。压缩空气储存在2个容积为625L的总风缸和一个720L的柴油机启动风缸。---------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载-----------------------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载--------------空气压缩机采用螺杆式压缩机，具有温度、压力控制装置，可实现无负荷启动。压缩机的开停状态由压力传感器控制，当第一总风缸压力低于750kPa时，两个空气压缩机同时启动供风，总风缸压力达到900kPa时，两个空气压缩机停止工作。也可以通过司机室操作台手动按钮强制打风控制。干燥器采用双塔吸附式干燥器，位于压缩机和总风缸之间，具有低温加热功能，防止排污阀冻结。干燥器排水阀后设有故障塞门，当干燥器排污阀被污物卡住不能关闭，造成干燥器排风不止，此时可以关闭故障塞门，维持机车运行。制动控制系统制动控制系统采用JZ-8-D型微机控制空气制动系统，配置断钩保护功能，机车制动系统性能与装用CCBII的既有机车保持一致，可进行整体互换。JZ-8-D型制动控制系统包括：制动控制器、显示屏(机车显示屏)、制动系统微机、气动控制单元、快速排风阀。制动系统各部件功能描述及与CCBII相关部件的对比1)制动控制器包括自动制动手柄(大闸)和单独制---------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载-----------------------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载--------------动手柄(小闸)。采用位置闸控制模式。两个手柄均以远离司机(推)的方向移动作为增加制动作用，以靠近司机(拉)的方向移动为减小制动(缓解)作用。除紧急制动之外，制动控制器是完全的电控制动阀。在紧急制动的情况下，制动控制器安装有一个气动阀(列车管排风阀)，在电气元件触发紧急制动的同时，此阀可以直接排放列车管压力空气触发紧急制动。与CCBII的制动控制器基本一致，区别在于紧急制动时，CCBII制动系统的制动控制器排放的是21号管的压力空气从而引发列车管的压力降低而并非直接排放列车管的压力空气。2)制动显示屏用于空气制动模式设定，列车管投入/切除，均衡风缸压力设定值，列车管补风/不补风，空气制动诊断，空气制动自检测和校准，系统状态和警报显示的选择。机车微机显示屏与制动系统微机通过MVB进行通讯完成制动显示屏的功能。无论CCBII制动系统方案还是JZ-8-D制动系统方案均使用机车微机显示屏作为制动系统显示屏，两个方案在此项点上没有差别。3)制动系统微机可以接受制动控制器及机车微机的指令经过处理发给气动控制单元从而实现机车制动或者缓解功能，同时可以把制动系统的信息与状态反---------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载-----------------------------本文为网络收集精选范文、公文、论文、和其他应用文档，如需本文，请下载--------------馈给机车微机。与CCBII制动系统的微机实现的功能基本相同，二者的外形尺寸有一定差别，但是相对于机车的安装位置是相同的，均配置在HXN3B机车短端的辅助室内。4...
