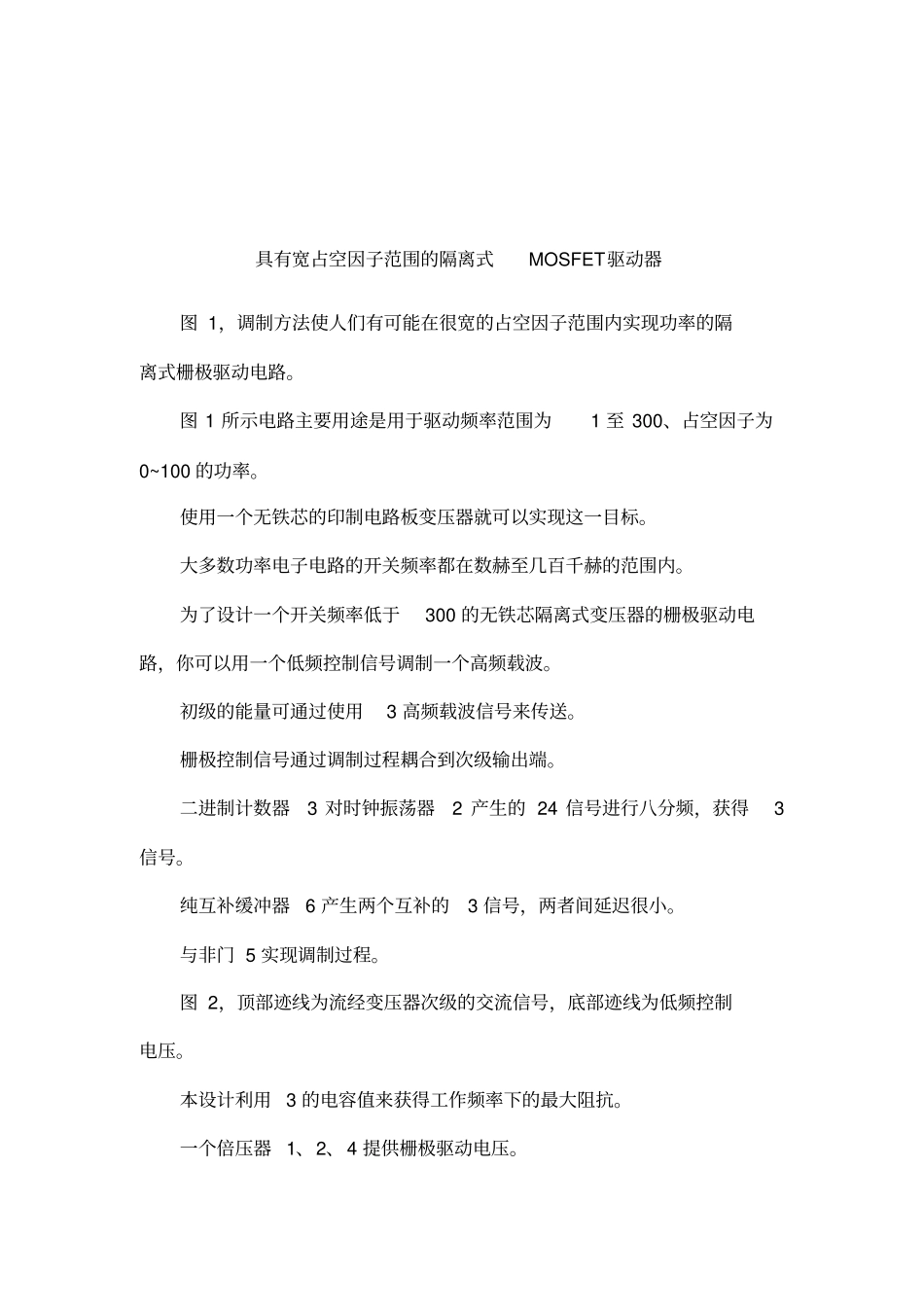

具有宽占空因子范围的隔离式MOSFET驱动器_第1页
1/6

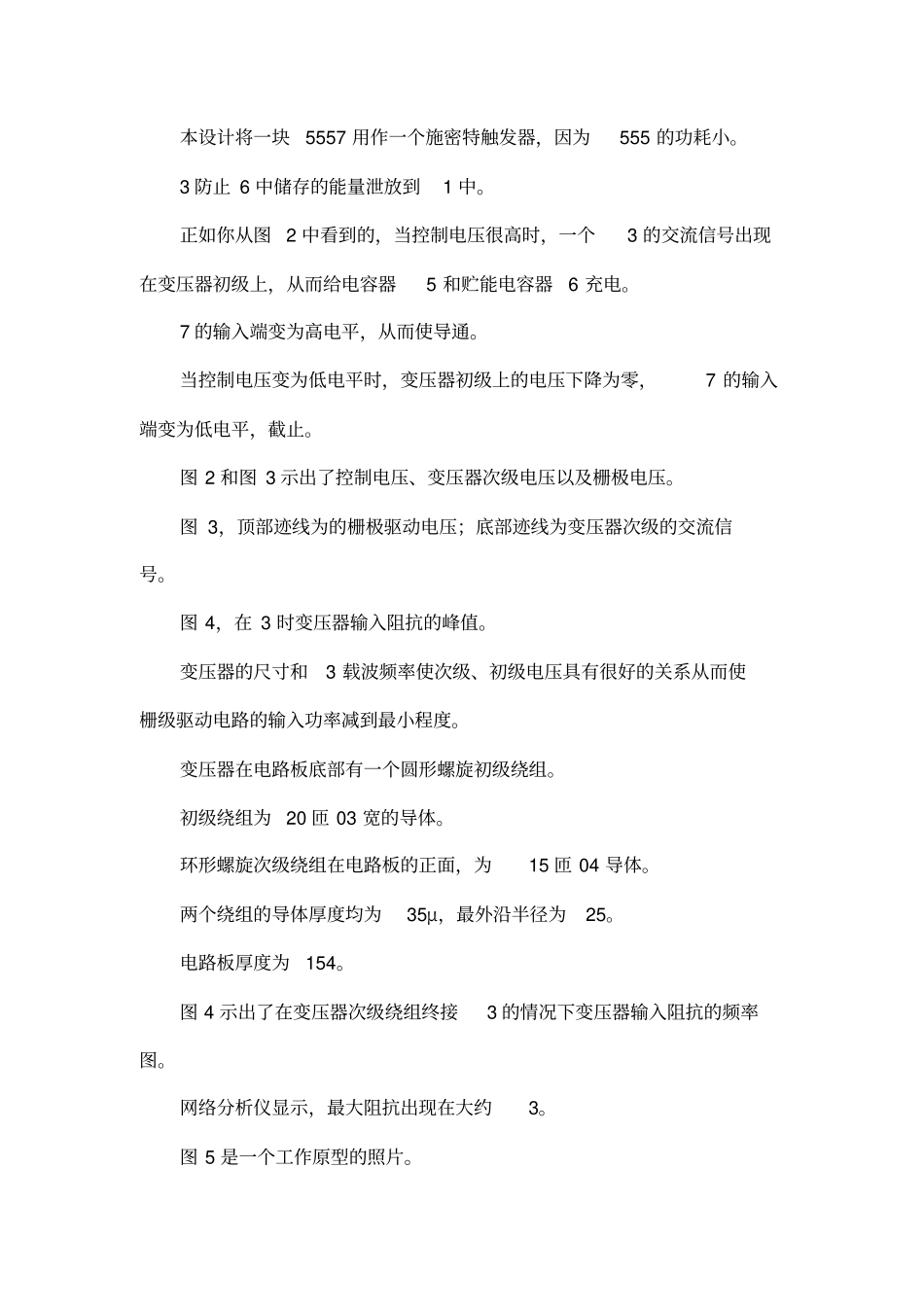

具有宽占空因子范围的隔离式MOSFET驱动器_第2页
2/6
具有宽占空因子范围的隔离式MOSFET驱动器_第3页
3/6
具有宽占空因子范围的隔离式MOSFET驱动器图1,调制方法使人们有可能在很宽的占空因子范围内实现功率的隔离式栅极驱动电路。图1所示电路主要用途是用于驱动频率范围为1至300、占空因子为0~100的功率。使用一个无铁芯的印制电路板变压器就可以实现这一目标。大多数功率电子电路的开关频率都在数赫至几百千赫的范围内。为了设计一个开关频率低于300的无铁芯隔离式变压器的栅极驱动电路,你可以用一个低频控制信号调制一个高频载波。初级的能量可通过使用3高频载波信号来传送。栅极控制信号通过调制过程耦合到次级输出端。二进制计数器3对时钟振荡器2产生的24信号进行八分频,获得3信号。纯互补缓冲器6产生两个互补的3信号,两者间延迟很小。与非门5实现调制过程。图2,顶部迹线为流经变压器次级的交流信号,底部迹线为低频控制电压。本设计利用3的电容值来获得工作频率下的最大阻抗。一个倍压器1、2、4提供栅极驱动电压。本设计将一块5557用作一个施密特触发器,因为555的功耗小。3防止6中储存的能量泄放到1中。正如你从图2中看到的,当控制电压很高时,一个3的交流信号出现在变压器初级上,从而给电容器5和贮能电容器6充电。7的输入端变为高电平,从而使导通。当控制电压变为低电平时,变压器初级上的电压下降为零,7的输入端变为低电平,截止。图2和图3示出了控制电压、变压器次级电压以及栅极电压。图3,顶部迹线为的栅极驱动电压;底部迹线为变压器次级的交流信号。图4,在3时变压器输入阻抗的峰值。变压器的尺寸和3载波频率使次级、初级电压具有很好的关系从而使栅级驱动电路的输入功率减到最小程度。变压器在电路板底部有一个圆形螺旋初级绕组。初级绕组为20匝03宽的导体。环形螺旋次级绕组在电路板的正面,为15匝04导体。两个绕组的导体厚度均为35μ,最外沿半径为25。电路板厚度为154。图4示出了在变压器次级绕组终接3的情况下变压器输入阻抗的频率图。网络分析仪显示,最大阻抗出现在大约3。图5是一个工作原型的照片。
