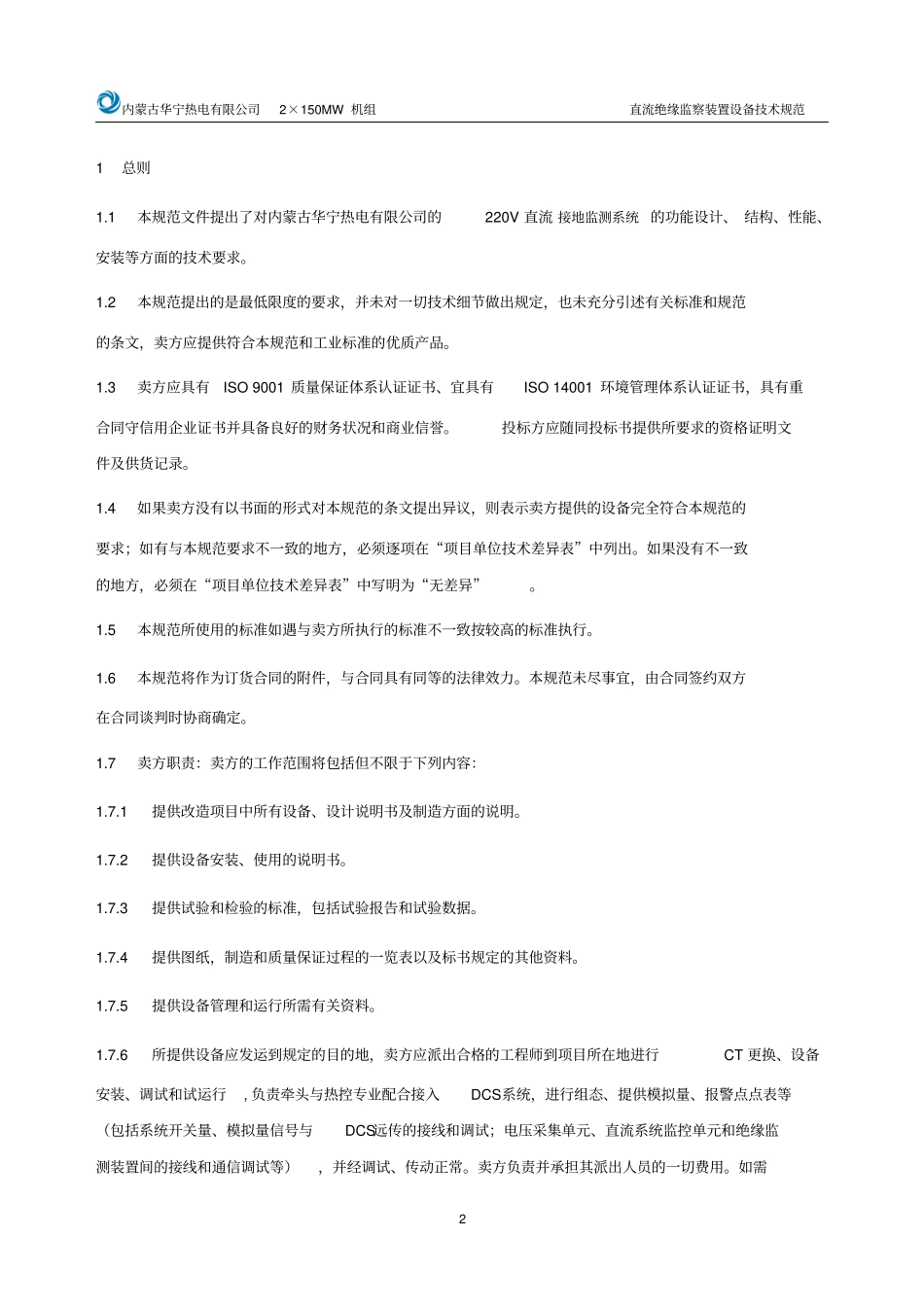

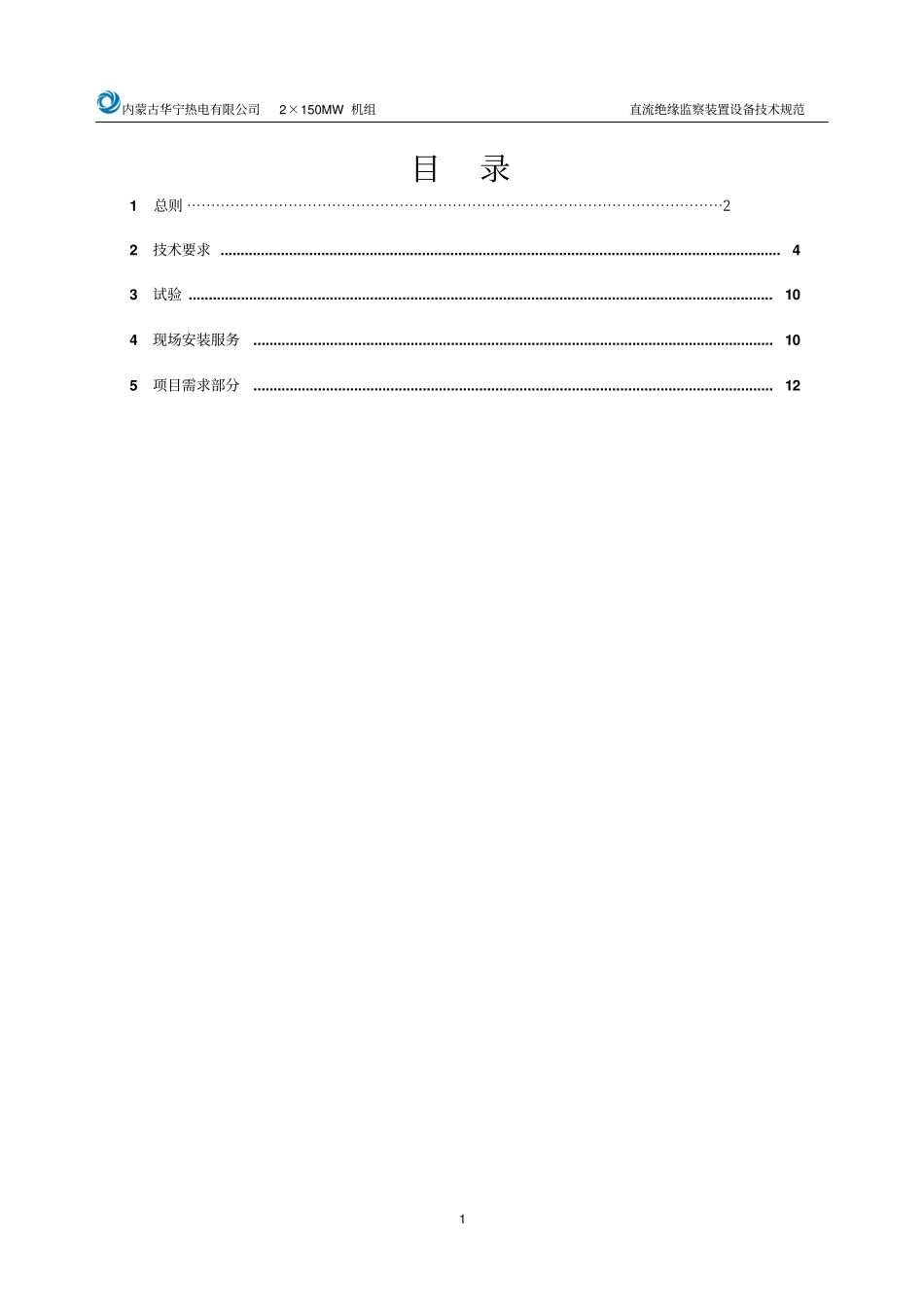

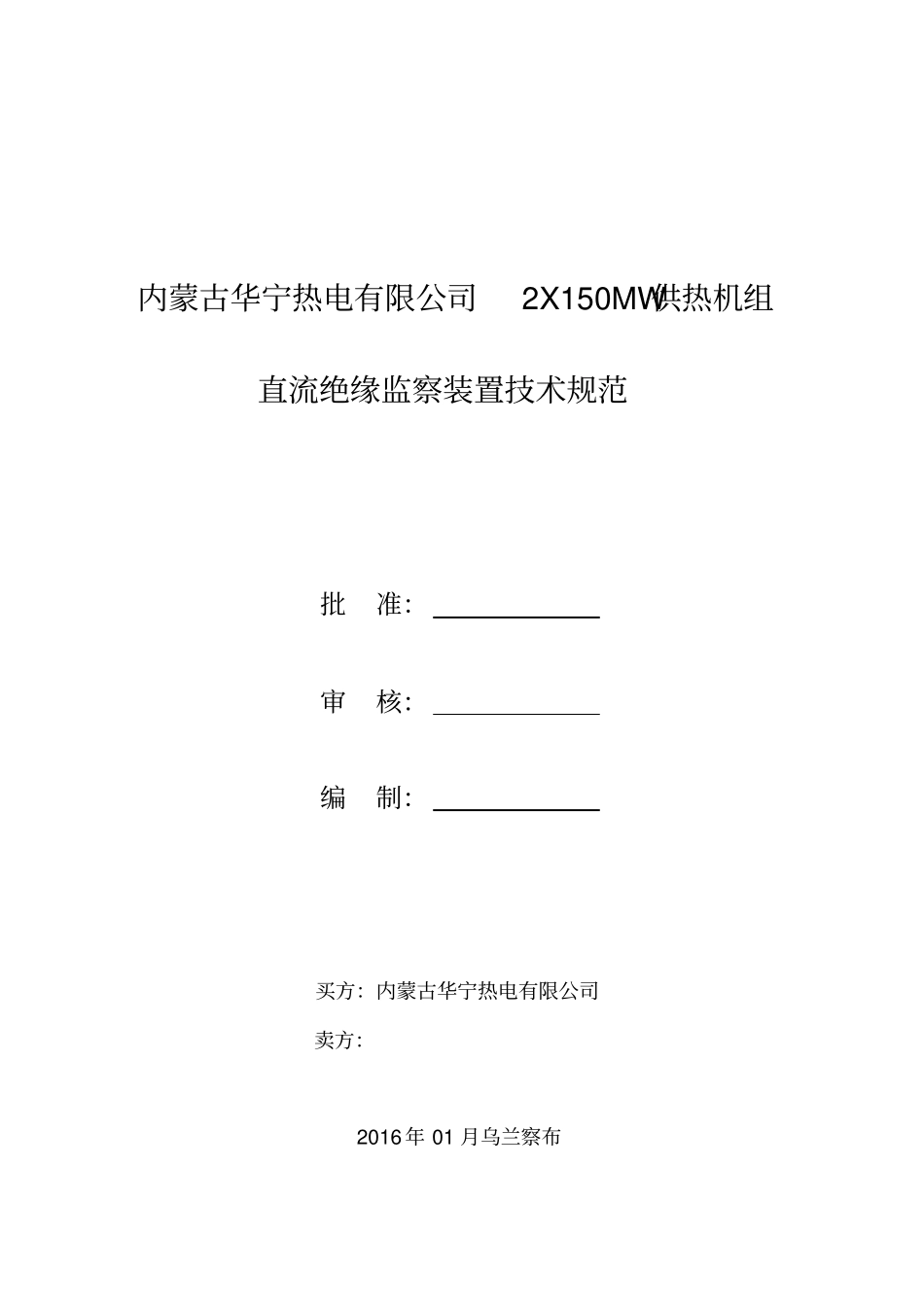

内蒙古华宁热电有限公司2X150MW供热机组直流绝缘监察装置技术规范批准:审核:编制:买方:内蒙古华宁热电有限公司卖方:2016年01月乌兰察布内蒙古华宁热电有限公司2×150MW机组直流绝缘监察装置设备技术规范1目录1总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22技术要求...........................................................................................................................................43试验.................................................................................................................................................104现场安装服务.................................................................................................................................105项目需求部分.................................................................................................................................12内蒙古华宁热电有限公司2×150MW机组直流绝缘监察装置设备技术规范21总则1.1本规范文件提出了对内蒙古华宁热电有限公司的220V直流接地监测系统的功能设计、结构、性能、安装等方面的技术要求。1.2本规范提出的是最低限度的要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范和工业标准的优质产品。1.3卖方应具有ISO9001质量保证体系认证证书、宜具有ISO14001环境管理体系认证证书,具有重合同守信用企业证书并具备良好的财务状况和商业信誉。投标方应随同投标书提供所要求的资格证明文件及供货记录。1.4如果卖方没有以书面的形式对本规范的条文提出异议,则表示卖方提供的设备完全符合本规范的要求;如有与本规范要求不一致的地方,必须逐项在“项目单位技术差异表”中列出。如果没有不一致的地方,必须在“项目单位技术差异表”中写明为“无差异”。1.5本规范所使用的标准如遇与卖方所执行的标准不一致按较高的标准执行。1.6本规范将作为订货合同的附件,与合同具有同等的法律效力。本规范未尽事宜,由合同签约双方在合同谈判时协商确定。1.7卖方职责:卖方的工作范围将包括但不限于下列内容:1.7.1提供改造项目中所有设备、设计说明书及制造方面的说明。1.7.2提供设备安装、使用的说明书。1.7.3提供试验和检验的标准,包括试验报告和试验数据。1.7.4提供图纸,制造和质量保证过程的一览表以及标书规定的其他资料。1.7.5提供设备管理和运行所需有关资料。1.7.6所提供设备应发运到规定的目的地,卖方应派出合格的工程师到项目所在地进行CT更换、设备安装、调试和试运行,负责牵头与热控专业配合接入DCS系统,进行组态、提供模拟量、报警点点表等(包括系统开关量、模拟量信号与DCS远传的接线和调试;电压采集单元、直流系统监控单元和绝缘监测装置间的接线和通信调试等),并经调试、传动正常。卖方负责并承担其派出人员的一切费用。如需内蒙古华宁热电有限公司2×150MW机组直流绝缘监察装置设备技术规范3DCS设备厂家(上海新华控制)和哈尔光宇电源股份有限公司服务,由卖方负责协调联系,并承担所产生的一切费用。1.7.7负责提供柜内配线所需电缆以及通信用电缆、网线、插件、接口等。1.7.8如标准、规范与本规范的条文有明显的冲突,则卖方应在制造设备前,用书面形式将冲突和解决办法告知买方,并经买方确认后,才能进行设备制造。1.7.9在更换所用的准则、标准、规程或修改设备技术数据时,卖方有责任接受买方的选择。1.8工程概况内蒙古华宁热电有限公司为两台150MW燃煤直接空冷汽轮发电机组,锅炉由无锡锅炉厂有限公司供货,汽轮机由武汉汽轮机厂供货,发电机由武汉汽轮发电机厂供货,通过两回110kV输电线路向电网送电。两台机组均采用发电机变压器组单元接线,发电机经主变压器送至110kV系统。110kV配电装置采用双母线接线。主变压器采用沈阳变压器集团有限公司生产的三相、户外、油浸式电力变压器。发电机励磁方式采用武汉洪山电工科技生产的HWJT-08DS自并激静止可控硅励磁系统。发电机自动准同期装置...
