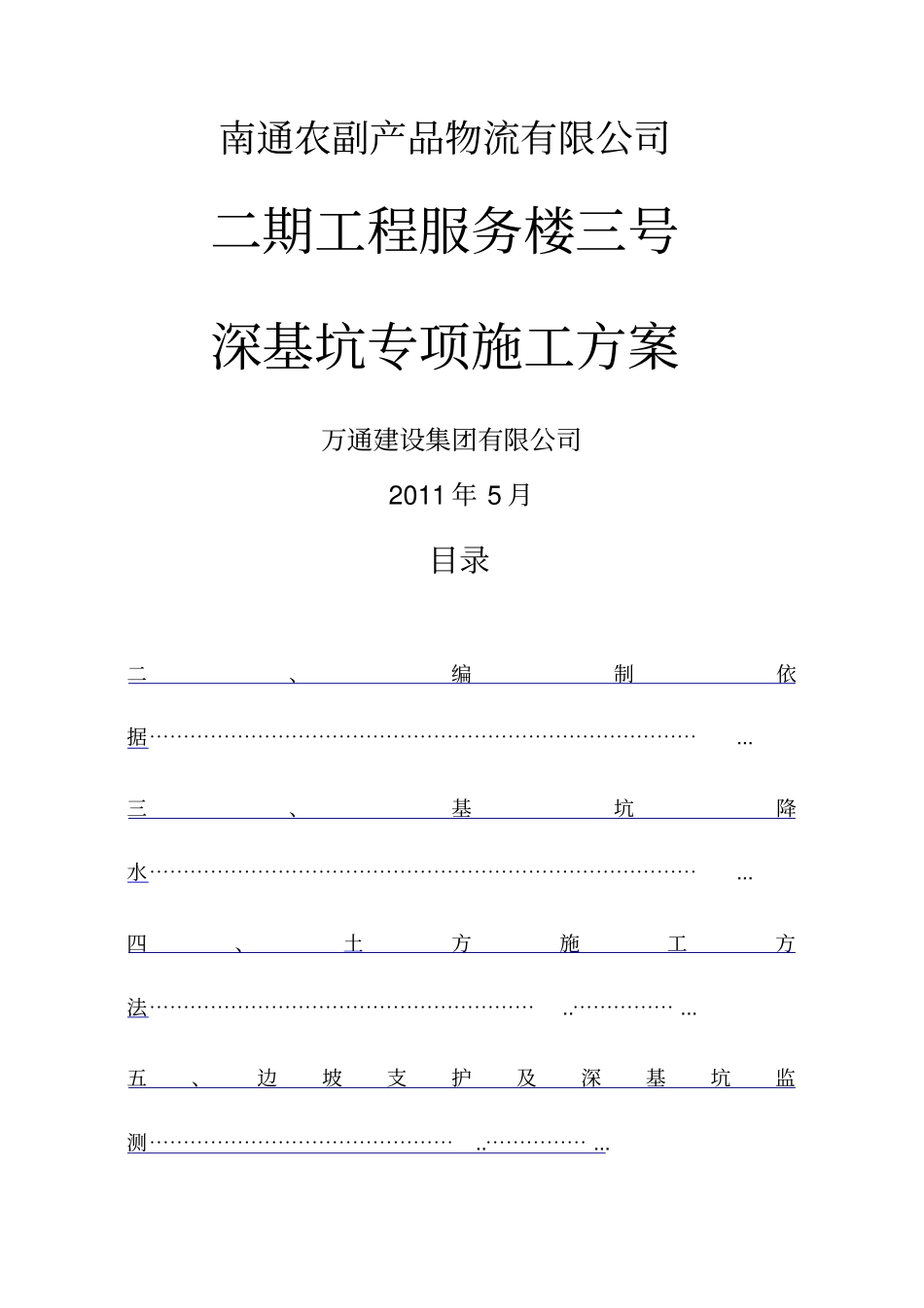

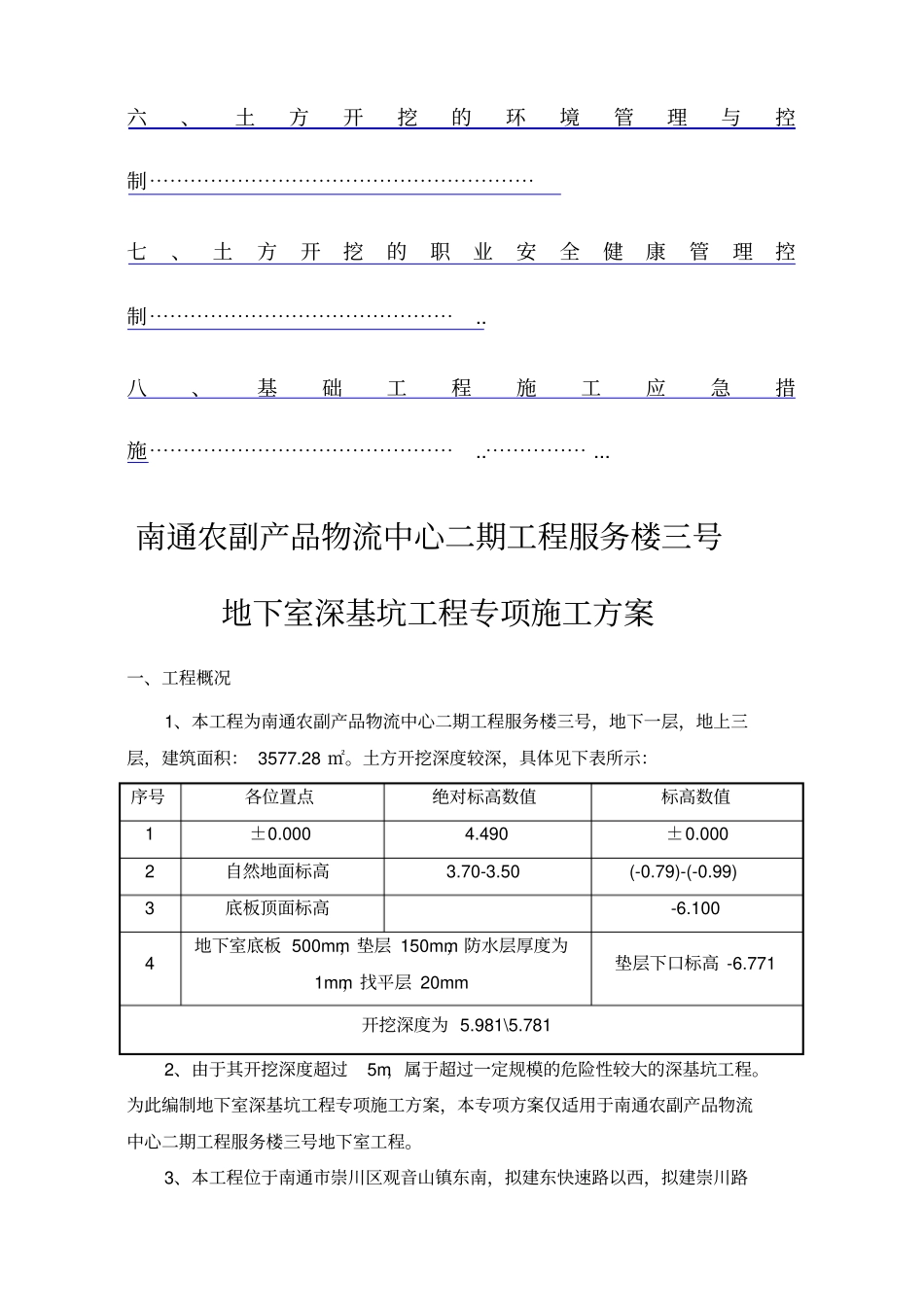

南通农副产品物流有限公司二期工程服务楼三号深基坑专项施工方案万通建设集团有限公司2011年5月目录二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...三、基坑降水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...四、土方施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯...五、边坡支护及深基坑监测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯...六、土方开挖的环境管理与控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七、土方开挖的职业安全健康管理控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..八、基础工程施工应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯...南通农副产品物流中心二期工程服务楼三号地下室深基坑工程专项施工方案一、工程概况1、本工程为南通农副产品物流中心二期工程服务楼三号，地下一层，地上三层，建筑面积：3577.28㎡。土方开挖深度较深，具体见下表所示：序号各位置点绝对标高数值标高数值1±0.0004.490±0.0002自然地面标高3.70-3.50(-0.79)-(-0.99)3底板顶面标高-6.1004地下室底板500mm，垫层150mm，防水层厚度为1mm，找平层20mm垫层下口标高-6.771开挖深度为5.981\5.7812、由于其开挖深度超过5m，属于超过一定规模的危险性较大的深基坑工程。为此编制地下室深基坑工程专项施工方案，本专项方案仅适用于南通农副产品物流中心二期工程服务楼三号地下室工程。3、本工程位于南通市崇川区观音山镇东南，拟建东快速路以西，拟建崇川路以北，拟建世纪大道东延段以南。4、地形地貌：南通市位于江苏省东部，长江下游三角洲平原北翼，地貌形态单一。勘察深度范围内地层除表层填土、淤泥质土为Q4m1外，属第四纪长江冲击层（Q4a1）5、地基土分层一览表：地基土分层一览表地层平均层厚度密实度描述分布情况层号名称1素填土1.30松散不均以粉质粘土、粉土为主，夹植物根茎，局部夹建筑物垃圾和建筑物基础全区分布2粉淤泥1.25分布于明河底部，含较多腐殖物、具腐臭分布河底粉质粘土夹粉土3.18粉土稍密局部浅部夹铁锰质斑痕全区分布粉土夹粉砂5.98稍中密夹薄层粉质粘土，含少量云母碎片全区分布5、根据现场探勘，地下水位位于自然地坪下3000mm（-3.800）。6、水文地质条件：地下水类型：本工程地下水类型主要为孔隙潜水。地基土渗透性评价一览表序号名称水平渗透系数Kh（cm/s）垂直渗透系数Kv（cm/s）渗透性评价2粉质粘土夹粉土4.2×10-51.3×10-53粉土夹粉砂7.4×10-44.7×10-4二、编制依据1、工程设计图纸、南通市建筑设计研究院有限公司提供的“南通农副产品物流中心蔬菜大棚、水果大棚、肉类大厅、水产大厅等工程岩土工程勘察报告”，勘察编号为B10031-1。2、相关规范：（1）建筑地基基础设计规范（GB50007-2003）；（2）建筑基坑支护技术规程（JGJ120-99）（3）建筑结构荷载规范（GB50009-2001）（4）建筑地基基础工程施工质量验收规范（GB50202-2002）（5）建筑基坑工程检测技术规范（GB50497-2009）（6）国家及省、市现行的安全生产、文明施工及环保等有关规定，其他有关规范、规程、验收标准。3、本公司有关施工技术工法资料。4、参考资料：建筑施工计算手册（第二版）三、基坑降水（一）本工程考虑采用深井降水，深井布置在垫层外500mm左右布置。深井采用无砂混凝土管井。（二）深井降水施工方案：1、采用φ420/360无砂砼管深井降水，每口井深20m，各外井纵距一般控制在25m。2、深井降水验算：（1）根据地质报告，土层为粉砂夹粉土，井点涌水量按无压非完整井计算：（2）渗透系数按K=1.05m/d计取（3）基坑底标高为：-6.771m，（4）基坑涌水量计算S=6.771-3.8+0.5=3.471mS/=6.771-3.8+0.5+1/4×25=9.721S//(S/+l)=9.721/(9.721+4)=0.708则H0=1.769×(S/+l)=1.769×13.721=24.27m基坑面积A=47×23=1081m2X0=/A=32.83mR=1.95SKH0=1.95×3.471×05.127.24=34.17m则Q=1.366K×[(2H0-S)×S]/(lgR0-lgX0)=1.366×1.05×[(2×24.27-3.471)×3.471]/[lg（34.17+32.83）-lg32.83]=566.66m3/d（5）降水深井数量的计算：根据现场条件，每口井拟采用一台油浸式380V-2.2千瓦，每小时排水量12m3的潜水泵，即每台泵每天的工作...
