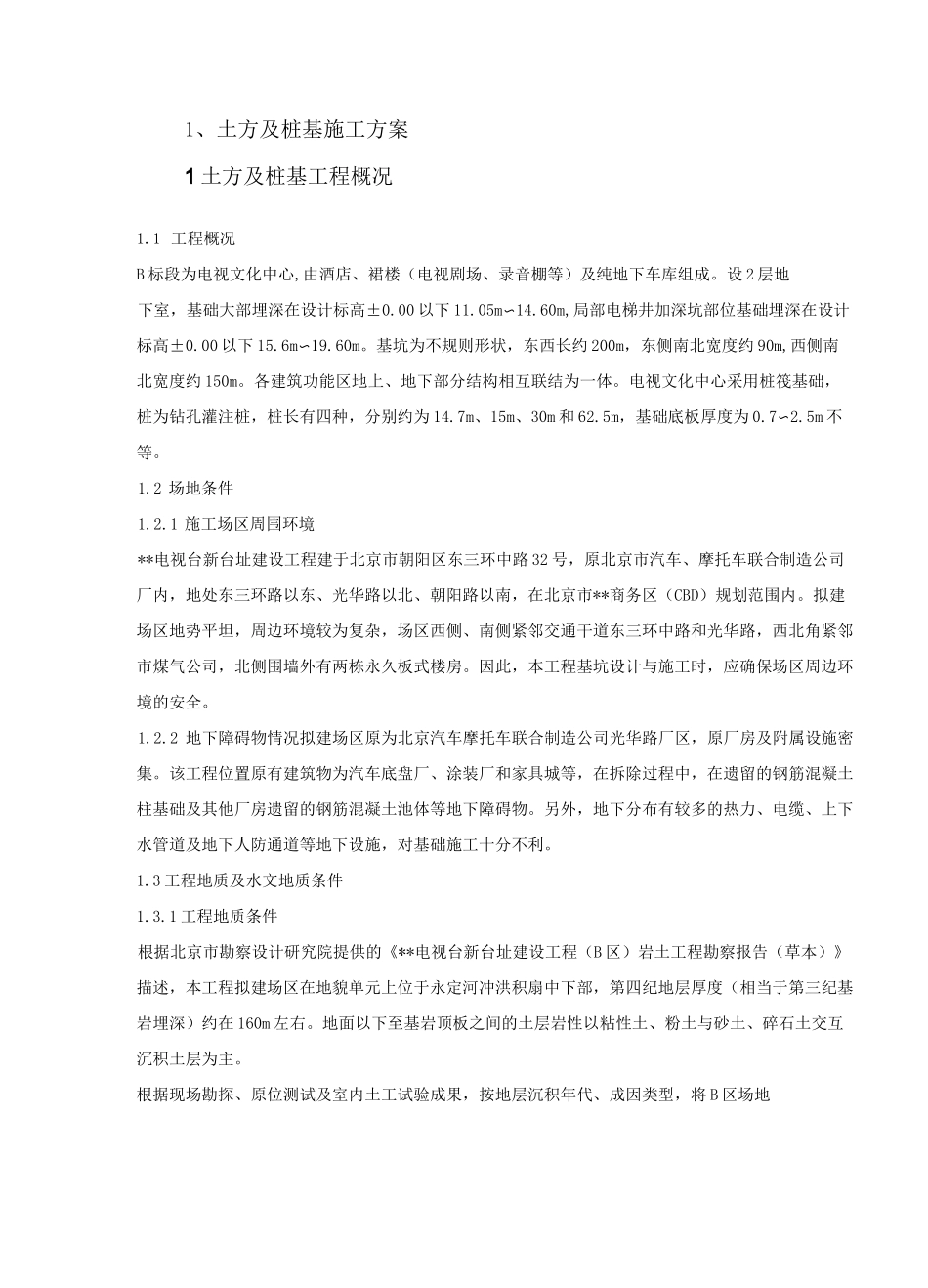

1、土方及桩基施工方案1土方及桩基工程概况1.1工程概况B标段为电视文化中心,由酒店、裙楼（电视剧场、录音棚等）及纯地下车库组成。设2层地下室，基础大部埋深在设计标高±0.00以下11.05m〜14.60m,局部电梯井加深坑部位基础埋深在设计标高±0.00以下15.6m〜19.60m。基坑为不规则形状，东西长约200m，东侧南北宽度约90m,西侧南北宽度约150m。各建筑功能区地上、地下部分结构相互联结为一体。电视文化中心采用桩筏基础，桩为钻孔灌注桩，桩长有四种，分别约为14.7m、15m、30m和62.5m，基础底板厚度为0.7〜2.5m不等。1.2场地条件1.2.1施工场区周围环境**电视台新台址建设工程建于北京市朝阳区东三环中路32号，原北京市汽车、摩托车联合制造公司厂内，地处东三环路以东、光华路以北、朝阳路以南，在北京市**商务区（CBD）规划范围内。拟建场区地势平坦，周边环境较为复杂，场区西侧、南侧紧邻交通干道东三环中路和光华路，西北角紧邻市煤气公司，北侧围墙外有两栋永久板式楼房。因此，本工程基坑设计与施工时，应确保场区周边环境的安全。1.2.2地下障碍物情况拟建场区原为北京汽车摩托车联合制造公司光华路厂区，原厂房及附属设施密集。该工程位置原有建筑物为汽车底盘厂、涂装厂和家具城等，在拆除过程中，在遗留的钢筋混凝土柱基础及其他厂房遗留的钢筋混凝土池体等地下障碍物。另外，地下分布有较多的热力、电缆、上下水管道及地下人防通道等地下设施，对基础施工十分不利。1.3工程地质及水文地质条件1.3.1工程地质条件根据北京市勘察设计研究院提供的《**电视台新台址建设工程（B区）岩土工程勘察报告（草本）》描述，本工程拟建场区在地貌单元上位于永定河冲洪积扇中下部，第四纪地层厚度（相当于第三纪基岩埋深）约在160m左右。地面以下至基岩顶板之间的土层岩性以粘性土、粉土与砂土、碎石土交互沉积土层为主。根据现场勘探、原位测试及室内土工试验成果，按地层沉积年代、成因类型，将B区场地内、本阶段最大勘探深度100m范围的土层划分为人工堆积层和第四纪沉积层两大类，并按地层岩性及其物理力学数据指标，进一步划分为15大层及亚层。现按照自上而下的顺序对本工程施工范围内各土层的基本特征综述如下表：成因地层岩性各大层层顶变各大层厚度湿度天然密度内磨擦角内聚力c年代序号化范围(m)变化范围(m)P(g/cm3)©(°)(kPa)人工①房渣土稍湿〜湿/100堆积土①1粘质粉土、粉质粘土填土37.90〜39.140.80〜5.70湿1.911015粘质粉②土、粉质粘土32.45〜4.60〜湿1.9722.55238.349.80湿(局第四②1砂质粉土部饱和)1.883426纪沉积层湿〜饱和1.841940③圆砾、卵石湿〜饱和/38.00③1粉砂、细砂27.85〜29.297.90〜12.10湿/32.00③2细纱、中砂粉质湿〜饱和/33.00粘土、③3粘质粉土湿/1525粘质粉土、④粉质粘土16.14〜20.421.70〜6.00饱和〜湿2.0327.329④1粘土、重粉质粘土湿〜饱和1.861555⑤卵石、圆砾饱和/40.00⑤1细纱、中砂13.92〜15.02&50〜10.70饱和/36.00粉质粘⑤2土粉质饱和/1840粘土、⑥粘质粉土粘土、饱和〜湿2.0420.844⑥1重粉质粘土粘质粉土、3.32〜5.563.90〜7.90湿〜饱和1.872967⑥2砂质粉土饱和1.983120⑦卵石-2.75〜3.90〜饱和/42.00⑦1细砂0.647.90饱和/35.00第四纪沉积层⑦2粘质粉土、粉质粘土32.45〜38.340.64〜9.80饱和/2540根据北京市勘察设计研究院提供的《**电视台新台址建设工程(B区)岩土工程勘察报告(草本)》描述，本工程场区主要存在3层地下水，地下水类型分别为：第1层地下水为层间潜水，含水层为第3大层卵砾石层、砂层，该层地下水水位连续分布；第2、3层地下水为承压水，赋存于第5大层和第7大层的卵砾石层及细砂、中砂层当中，均具有较高的压力水头：第2层地下水承压水头高度约在5m〜6m左右；第3层地下水承压水头高度约在16m〜18m左右。各层地下水类型及实测水位如下表所示。序号地下水类型含水层岩性静止水位埋深(m)静止水位标高(m)1层间潜水卵砾石层、砂层13.30〜15.9022.60〜24.602第一层承压水卵砾石层及细砂、中砂层18.50〜20.0018.51〜19.723第二层承压水卵砾石层及细砂、中砂层20.10〜21.7016.91〜18.02在工程场区第2大层的粉土层中还赋存有1层地下水，...
