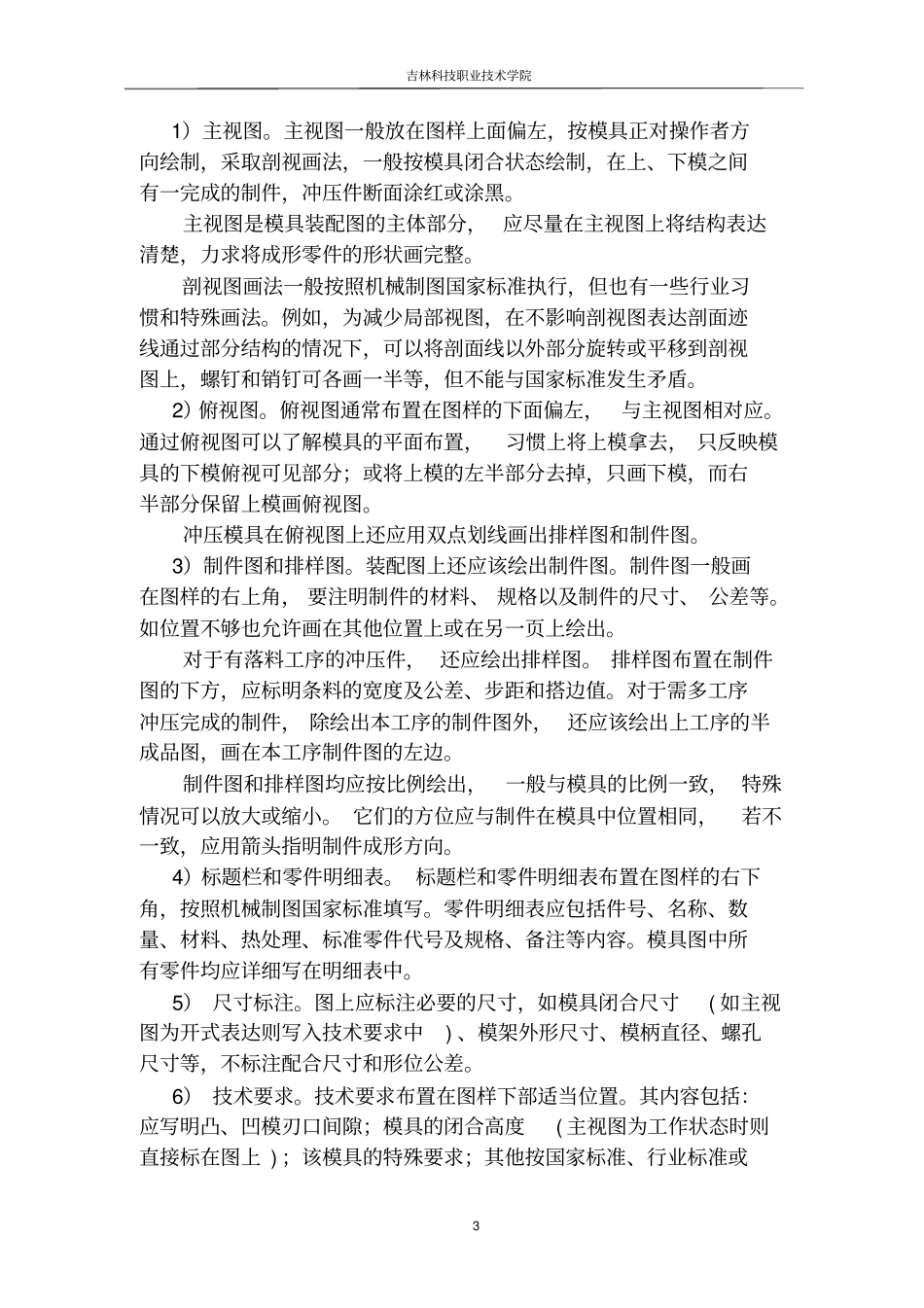

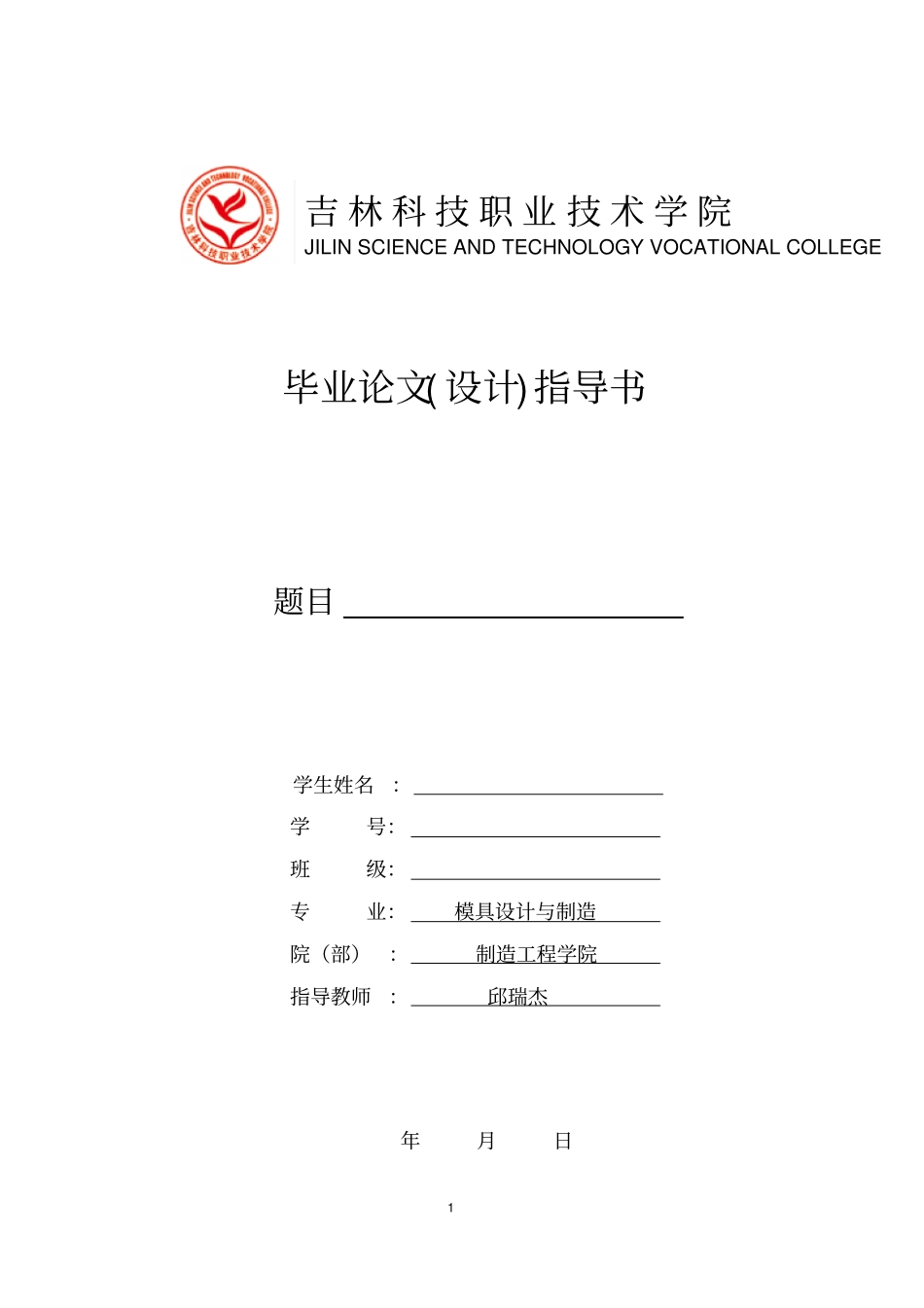

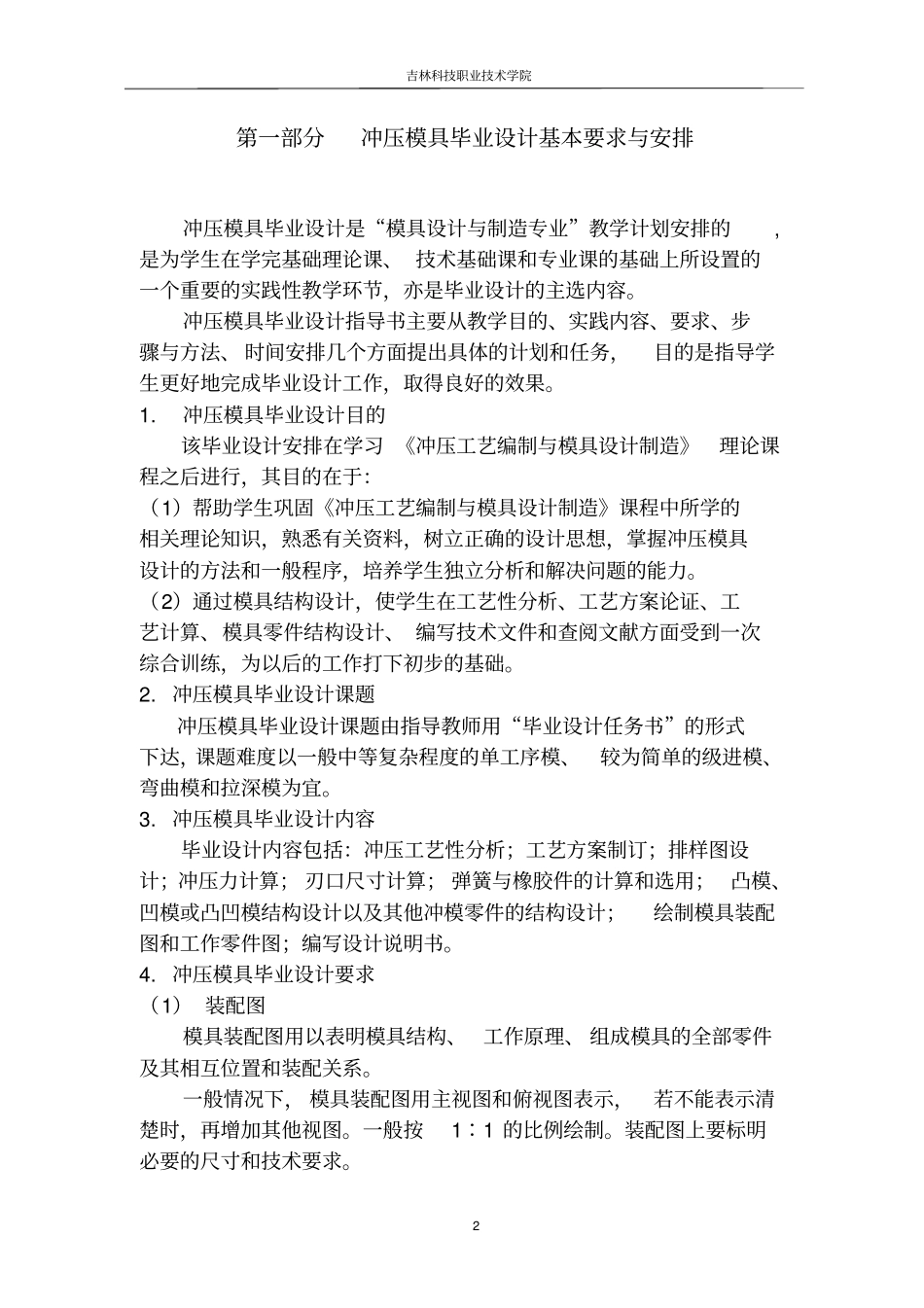

1毕业论文(设计)指导书题目学生姓名：学号：班级：专业：模具设计与制造院（部）：制造工程学院指导教师：邱瑞杰年月日吉林科技职业技术学院JILINSCIENCEANDTECHNOLOGYVOCATIONALCOLLEGE吉林科技职业技术学院2第一部分冲压模具毕业设计基本要求与安排冲压模具毕业设计是“模具设计与制造专业”教学计划安排的,是为学生在学完基础理论课、技术基础课和专业课的基础上所设置的一个重要的实践性教学环节，亦是毕业设计的主选内容。冲压模具毕业设计指导书主要从教学目的、实践内容、要求、步骤与方法、时间安排几个方面提出具体的计划和任务，目的是指导学生更好地完成毕业设计工作，取得良好的效果。1.冲压模具毕业设计目的该毕业设计安排在学习《冲压工艺编制与模具设计制造》理论课程之后进行，其目的在于：（1）帮助学生巩固《冲压工艺编制与模具设计制造》课程中所学的相关理论知识，熟悉有关资料，树立正确的设计思想，掌握冲压模具设计的方法和一般程序，培养学生独立分析和解决问题的能力。（2）通过模具结构设计，使学生在工艺性分析、工艺方案论证、工艺计算、模具零件结构设计、编写技术文件和查阅文献方面受到一次综合训练，为以后的工作打下初步的基础。2.冲压模具毕业设计课题冲压模具毕业设计课题由指导教师用“毕业设计任务书”的形式下达，课题难度以一般中等复杂程度的单工序模、较为简单的级进模、弯曲模和拉深模为宜。3.冲压模具毕业设计内容毕业设计内容包括：冲压工艺性分析；工艺方案制订；排样图设计；冲压力计算；刃口尺寸计算；弹簧与橡胶件的计算和选用；凸模、凹模或凸凹模结构设计以及其他冲模零件的结构设计；绘制模具装配图和工作零件图；编写设计说明书。4.冲压模具毕业设计要求（1）装配图模具装配图用以表明模具结构、工作原理、组成模具的全部零件及其相互位置和装配关系。一般情况下，模具装配图用主视图和俯视图表示，若不能表示清楚时，再增加其他视图。一般按1∶1的比例绘制。装配图上要标明必要的尺寸和技术要求。吉林科技职业技术学院31）主视图。主视图一般放在图样上面偏左，按模具正对操作者方向绘制，采取剖视画法，一般按模具闭合状态绘制，在上、下模之间有一完成的制件，冲压件断面涂红或涂黑。主视图是模具装配图的主体部分，应尽量在主视图上将结构表达清楚，力求将成形零件的形状画完整。剖视图画法一般按照机械制图国家标准执行，但也有一些行业习惯和特殊画法。例如，为减少局部视图，在不影响剖视图表达剖面迹线通过部分结构的情况下，可以将剖面线以外部分旋转或平移到剖视图上，螺钉和销钉可各画一半等，但不能与国家标准发生矛盾。2）俯视图。俯视图通常布置在图样的下面偏左，与主视图相对应。通过俯视图可以了解模具的平面布置，习惯上将上模拿去，只反映模具的下模俯视可见部分；或将上模的左半部分去掉，只画下模，而右半部分保留上模画俯视图。冲压模具在俯视图上还应用双点划线画出排样图和制件图。3）制件图和排样图。装配图上还应该绘出制件图。制件图一般画在图样的右上角，要注明制件的材料、规格以及制件的尺寸、公差等。如位置不够也允许画在其他位置上或在另一页上绘出。对于有落料工序的冲压件，还应绘出排样图。排样图布置在制件图的下方，应标明条料的宽度及公差、步距和搭边值。对于需多工序冲压完成的制件，除绘出本工序的制件图外，还应该绘出上工序的半成品图，画在本工序制件图的左边。制件图和排样图均应按比例绘出，一般与模具的比例一致，特殊情况可以放大或缩小。它们的方位应与制件在模具中位置相同，若不一致，应用箭头指明制件成形方向。4）标题栏和零件明细表。标题栏和零件明细表布置在图样的右下角，按照机械制图国家标准填写。零件明细表应包括件号、名称、数量、材料、热处理、标准零件代号及规格、备注等内容。模具图中所有零件均应详细写在明细表中。5）尺寸标注。图上应标注必要的尺寸，如模具闭合尺寸(如主视图为开式表达则写入技术要求中)、模架外形尺寸、模柄直径、螺孔尺寸等，不标注配合尺寸和形位公差。6）技术要求。技术要求布置在图样下部适当位置。其内容包括：应写明凸、凹...
