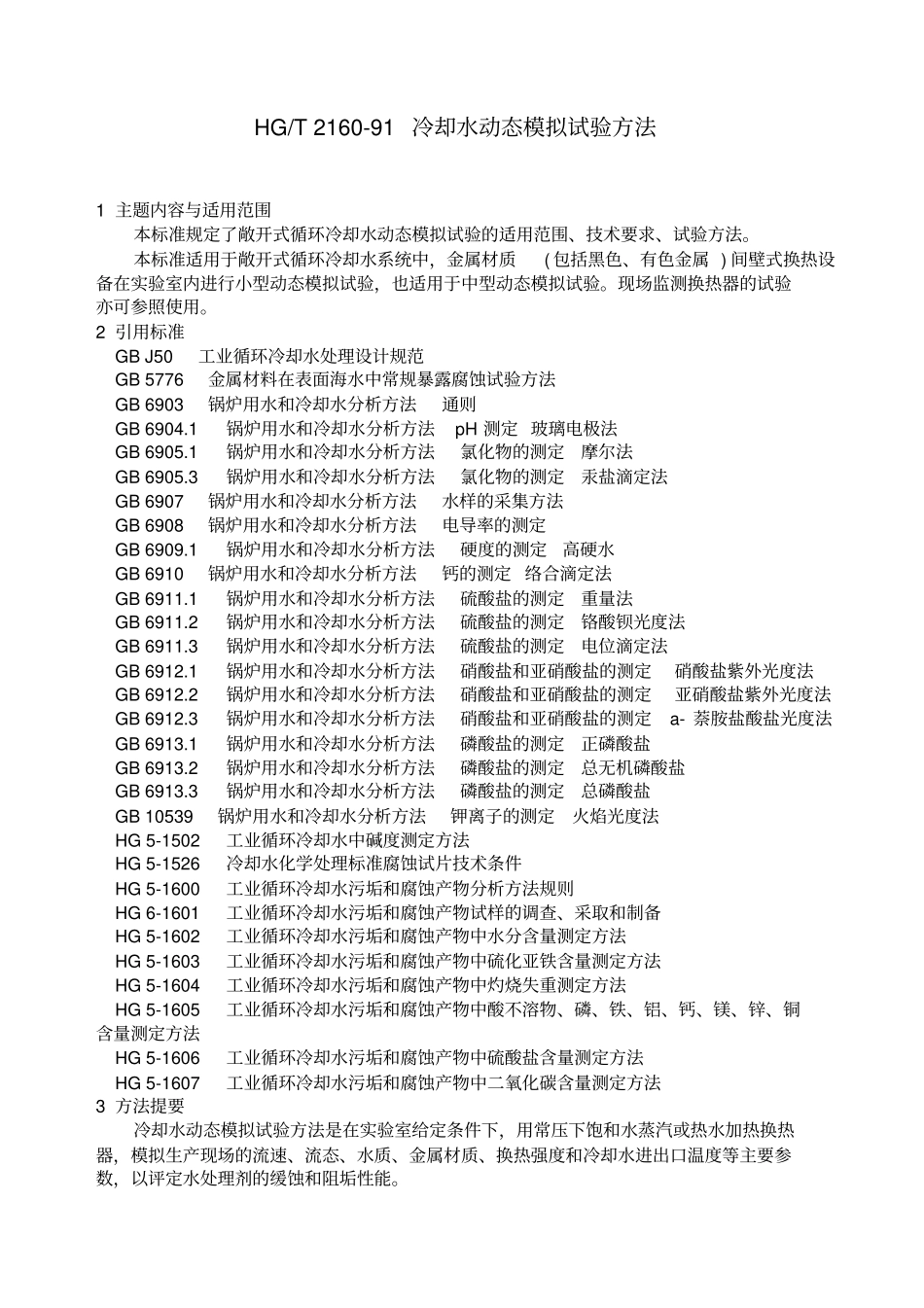

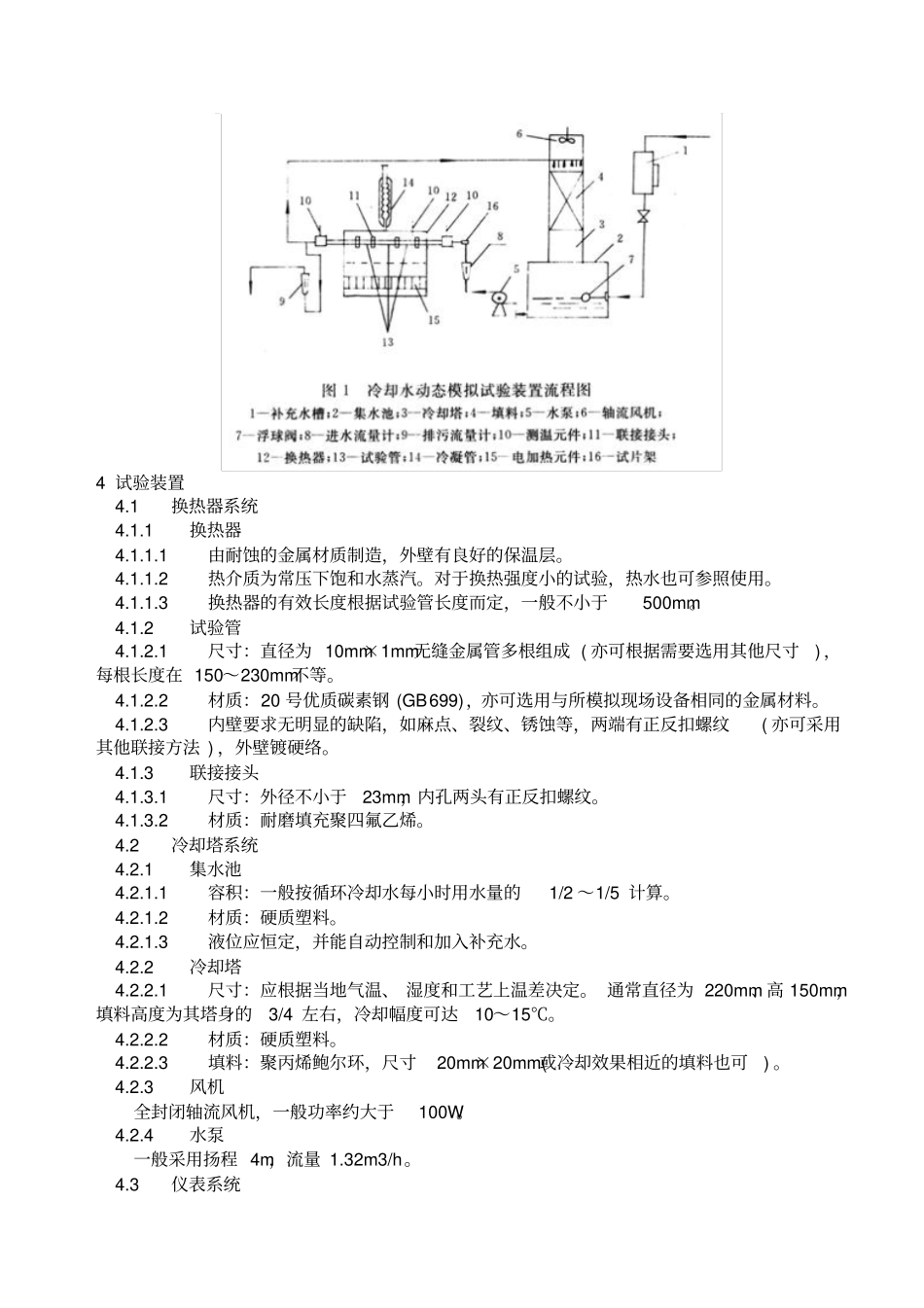

HG/T2160-91冷却水动态模拟试验方法1主题内容与适用范围本标准规定了敞开式循环冷却水动态模拟试验的适用范围、技术要求、试验方法。本标准适用于敞开式循环冷却水系统中，金属材质(包括黑色、有色金属)间壁式换热设备在实验室内进行小型动态模拟试验，也适用于中型动态模拟试验。现场监测换热器的试验亦可参照使用。2引用标准GBJ50工业循环冷却水处理设计规范GB5776金属材料在表面海水中常规暴露腐蚀试验方法GB6903锅炉用水和冷却水分析方法通则GB6904.1锅炉用水和冷却水分析方法pH测定玻璃电极法GB6905.1锅炉用水和冷却水分析方法氯化物的测定摩尔法GB6905.3锅炉用水和冷却水分析方法氯化物的测定汞盐滴定法GB6907锅炉用水和冷却水分析方法水样的采集方法GB6908锅炉用水和冷却水分析方法电导率的测定GB6909.1锅炉用水和冷却水分析方法硬度的测定高硬水GB6910锅炉用水和冷却水分析方法钙的测定络合滴定法GB6911.1锅炉用水和冷却水分析方法硫酸盐的测定重量法GB6911.2锅炉用水和冷却水分析方法硫酸盐的测定铬酸钡光度法GB6911.3锅炉用水和冷却水分析方法硫酸盐的测定电位滴定法GB6912.1锅炉用水和冷却水分析方法硝酸盐和亚硝酸盐的测定硝酸盐紫外光度法GB6912.2锅炉用水和冷却水分析方法硝酸盐和亚硝酸盐的测定亚硝酸盐紫外光度法GB6912.3锅炉用水和冷却水分析方法硝酸盐和亚硝酸盐的测定a-萘胺盐酸盐光度法GB6913.1锅炉用水和冷却水分析方法磷酸盐的测定正磷酸盐GB6913.2锅炉用水和冷却水分析方法磷酸盐的测定总无机磷酸盐GB6913.3锅炉用水和冷却水分析方法磷酸盐的测定总磷酸盐GB10539锅炉用水和冷却水分析方法钾离子的测定火焰光度法HG5-1502工业循环冷却水中碱度测定方法HG5-1526冷却水化学处理标准腐蚀试片技术条件HG5-1600工业循环冷却水污垢和腐蚀产物分析方法规则HG6-1601工业循环冷却水污垢和腐蚀产物试样的调查、采取和制备HG5-1602工业循环冷却水污垢和腐蚀产物中水分含量测定方法HG5-1603工业循环冷却水污垢和腐蚀产物中硫化亚铁含量测定方法HG5-1604工业循环冷却水污垢和腐蚀产物中灼烧失重测定方法HG5-1605工业循环冷却水污垢和腐蚀产物中酸不溶物、磷、铁、铝、钙、镁、锌、铜含量测定方法HG5-1606工业循环冷却水污垢和腐蚀产物中硫酸盐含量测定方法HG5-1607工业循环冷却水污垢和腐蚀产物中二氧化碳含量测定方法3方法提要冷却水动态模拟试验方法是在实验室给定条件下，用常压下饱和水蒸汽或热水加热换热器，模拟生产现场的流速、流态、水质、金属材质、换热强度和冷却水进出口温度等主要参数，以评定水处理剂的缓蚀和阻垢性能。4试验装置4.1换热器系统4.1.1换热器4.1.1.1由耐蚀的金属材质制造，外壁有良好的保温层。4.1.1.2热介质为常压下饱和水蒸汽。对于换热强度小的试验，热水也可参照使用。4.1.1.3换热器的有效长度根据试验管长度而定，一般不小于500mm。4.1.2试验管4.1.2.1尺寸：直径为10mm×1mm无缝金属管多根组成(亦可根据需要选用其他尺寸)，每根长度在150～230mm不等。4.1.2.2材质：20号优质碳素钢(GB699)，亦可选用与所模拟现场设备相同的金属材料。4.1.2.3内壁要求无明显的缺陷，如麻点、裂纹、锈蚀等，两端有正反扣螺纹(亦可采用其他联接方法)，外壁镀硬络。4.1.3联接接头4.1.3.1尺寸：外径不小于23mm，内孔两头有正反扣螺纹。4.1.3.2材质：耐磨填充聚四氟乙烯。4.2冷却塔系统4.2.1集水池4.2.1.1容积：一般按循环冷却水每小时用水量的1/2～1/5计算。4.2.1.2材质：硬质塑料。4.2.1.3液位应恒定，并能自动控制和加入补充水。4.2.2冷却塔4.2.2.1尺寸：应根据当地气温、湿度和工艺上温差决定。通常直径为220mm、高150mm，填料高度为其塔身的3/4左右，冷却幅度可达10～15℃。4.2.2.2材质：硬质塑料。4.2.2.3填料：聚丙烯鲍尔环，尺寸20mm×20mm(或冷却效果相近的填料也可)。4.2.3风机全封闭轴流风机，一般功率约大于100W。4.2.4水泵一般采用扬程4m，流量1.32m3/h。4.3仪表系统4.3.1测温元件：铂电阻(BA2)或其他材质的测温电阻，能自动打印或数字显示(分辨率在0.1℃)，亦可选用水银温度计(分度值0.1℃)。4.3.2流量计：可用手控转子流量计，最小分度值小于控制...
