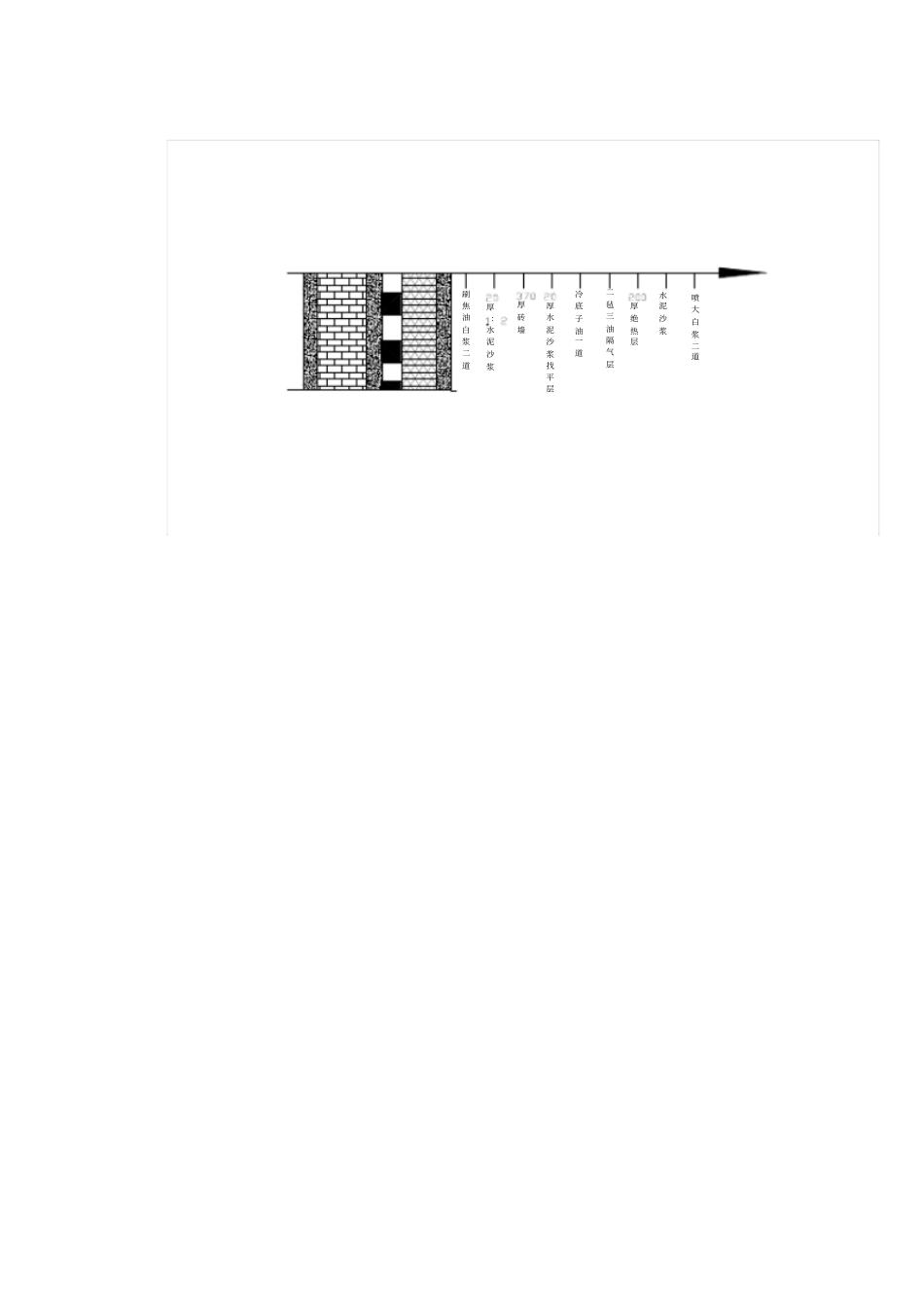

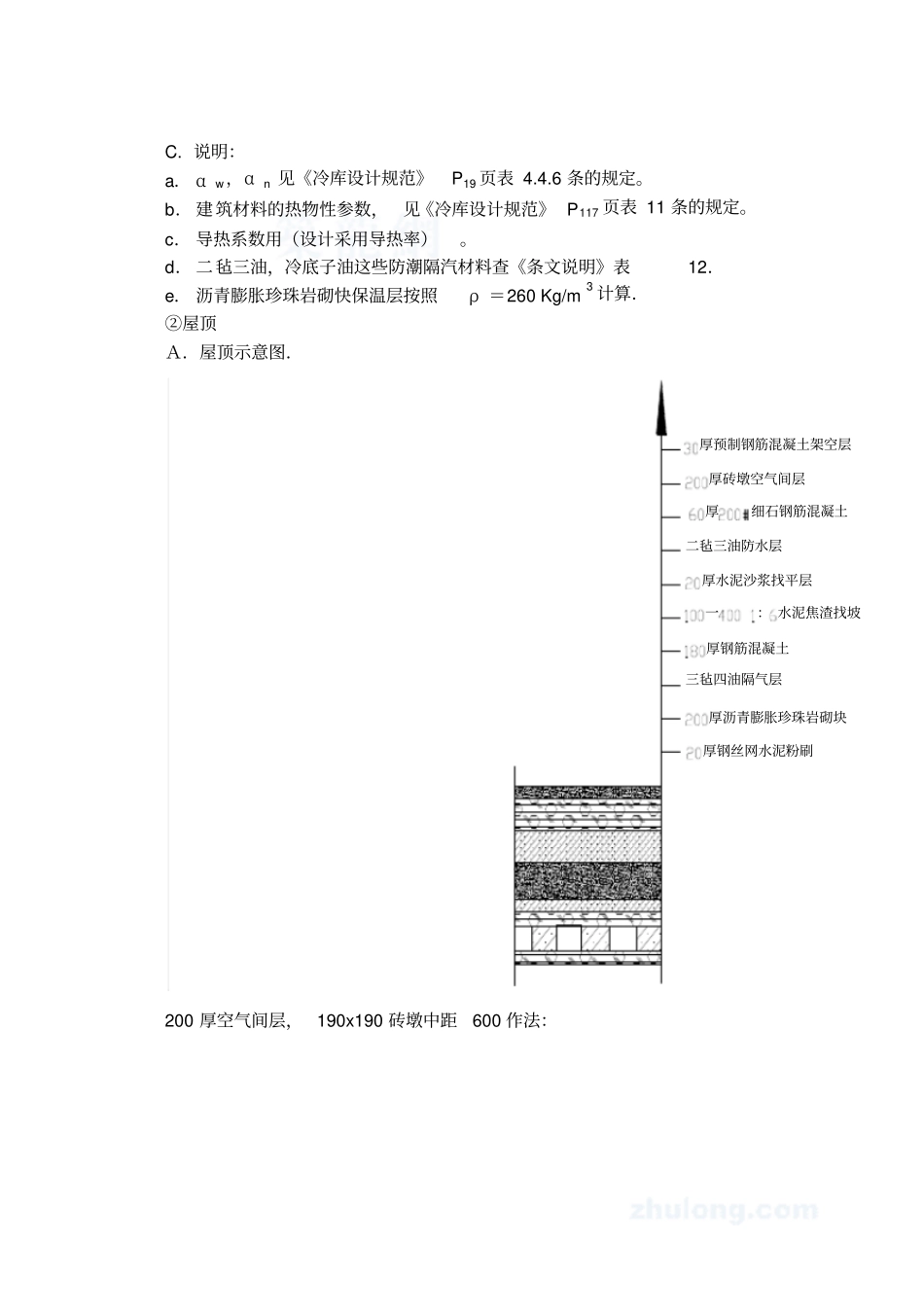

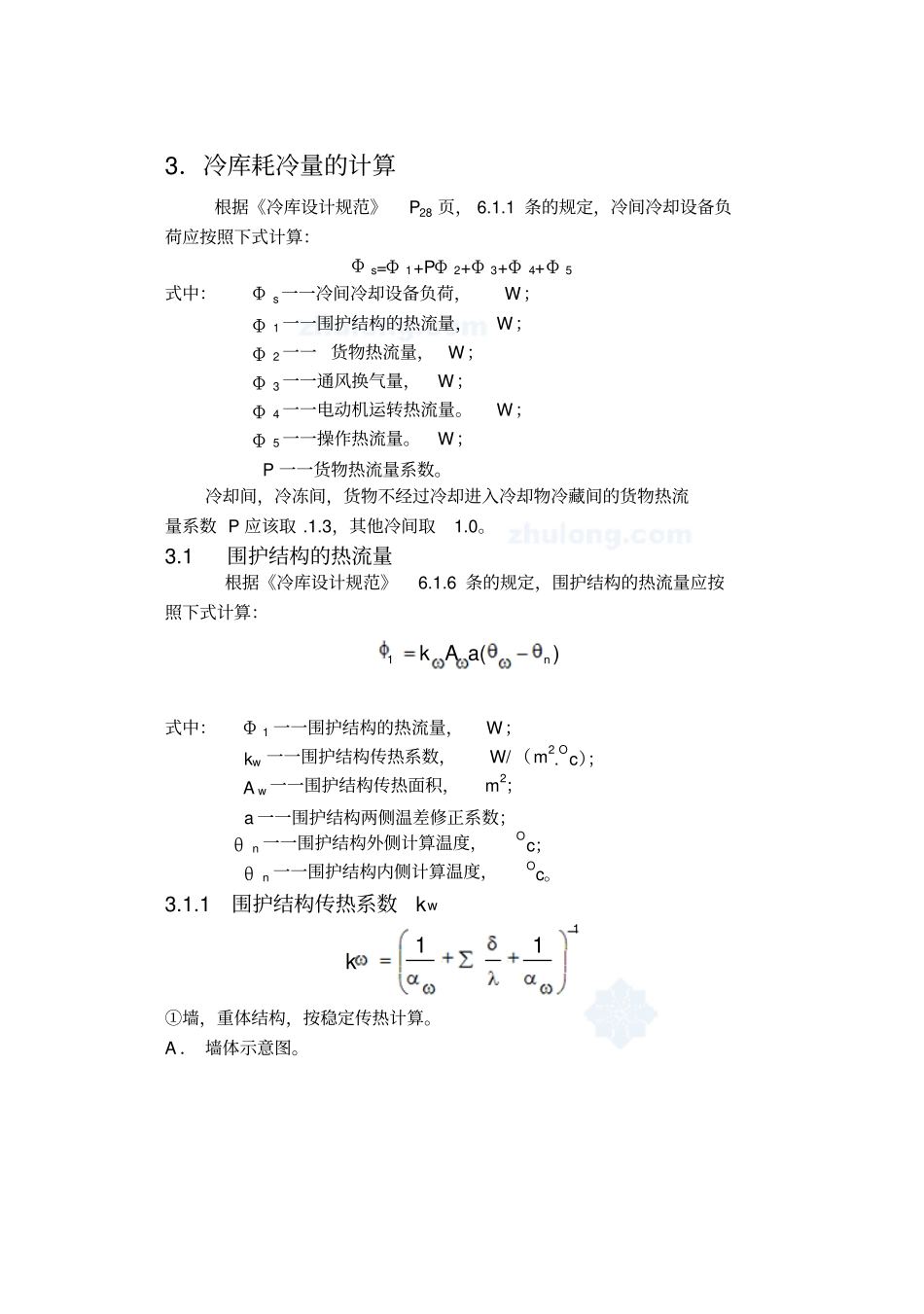

3．冷库耗冷量的计算根据《冷库设计规范》P28页，6.1.1条的规定，冷间冷却设备负荷应按照下式计算：Φs=Φ1+PΦ2+Φ3+Φ4+Φ5式中：Φs一一冷间冷却设备负荷，W；Φ1一一围护结构的热流量，W；Φ2一一货物热流量，W；Φ3一一通风换气量，W；Φ4一一电动机运转热流量。W；Φ5一一操作热流量。W；P一一货物热流量系数。冷却间，冷冻间，货物不经过冷却进入冷却物冷藏间的货物热流量系数P应该取.1.3，其他冷间取1.0。3.1围护结构的热流量根据《冷库设计规范》6.1.6条的规定，围护结构的热流量应按照下式计算：)(1naAk式中：Φ1一一围护结构的热流量，W；kw一一围护结构传热系数，W/（m2.Oc）；Aw一一围护结构传热面积，m2；a一一围护结构两侧温差修正系数；θn一一围护结构外侧计算温度，Oc；θn一一围护结构内侧计算温度，Oc。3.1.1围护结构传热系数kw111k①墙，重体结构，按稳定传热计算。A．墙体示意图。厚水泥沙浆找平层厚砖墙刷焦油白浆二道厚：水泥沙浆冷底子油一道水泥沙浆二毡三油隔气层厚绝热层喷大白浆二道C.说明：a．αw，αn见《冷库设计规范》P19页表4.4.6条的规定。b．建筑材料的热物性参数，见《冷库设计规范》P117页表11条的规定。c．导热系数用（设计采用导热率）。d．二毡三油，冷底子油这些防潮隔汽材料查《条文说明》表12．e．沥青膨胀珍珠岩砌快保温层按照ρ＝260Kg/m3计算．②屋顶Ａ．屋顶示意图．厚预制钢筋混凝土架空层二毡三油防水层三毡四油隔气层厚细石钢筋混凝土一：水泥焦渣找坡厚沥青膨胀珍珠岩砌块厚钢筋混凝土厚钢丝网水泥粉刷厚水泥沙浆找平层厚砖墩空气间层200厚空气间层，190x190砖墩中距600作法：C.说明：a.空气间层的热阻可以查《供热工程》Ｐ12表1一4．Ｒx为等效导热率．Ｒλ＝θ／Ｒx．架空层的平均导热率：212211ffffmb.3%的坡度100~400水泥焦渣找坡层，按照平均250厚来计算．水泥焦渣近似取白灰焦渣来代替。本建筑材料的热物性参数：ρ＝1000Kg/m3;λ=0.291W/（m.Oc）;C=0.75kJ/Kg.Oc;S=3.95W/（m.Oc）资料来源：河北水产学校编的《冷藏库设计》附录．c．水泥粉刷按照水泥沙浆来处理。经查《供热工程》Ｐ12表1一4,Ｒx＝0.198W/（m2.Oc）．λx=δ／Ｒx=0.2/0.198=1.01W/（m.Oc）212211ffffm=[0.81×0.192+1.01×(0.62-0.192)]/0.62=0.99W/（m.Oc）③地坪Ａ．地坪的剖面示意图．素土夯实厚钢筋混凝土厚：水泥沙浆厚75#炉渣混凝土厚过筛干炉渣二毡三油隔气层厚：水泥沙浆一毡二油防水层厚：水泥沙浆厚钢筋混凝土Ｃ．说明：a．按照《冷库设计规范》4.4.6条的规定的注，直接铺设在土壤上的地面αn不计．b．炉渣按照ρ＝660Kg/m3来取值．④库门M103一1824型冷藏库门，见国标J64（一）．Ａ．门的剖面示意图．厚泡沫塑料厚钢板厚钢板3.2.2.防止围护结构结露的校核计算。按照《冷库设计规范》4.4.7条的规定，围护结构德R≥RminRmin=(tg-td)/(tg-tl)×b×Rw式中，Tg一一围护结构高温侧气温；按照《冷库设计规范》3.0.6条的规定来取夏季空调日平均温度；Td一一围护结构低温侧气温；Tl一一高温侧空气的露点温度；按照《冷库设计规范》3.0.6条的规定,室外相对湿度采用最热月平均相对湿度；b一一热阻修正系数；围护结构热惰性指标D≥4,b=1.1；其它，b=1.2；D一一围护结构热惰性指标，按照《冷库设计规范》4.4.8条的规定来计算；Rw一一围护结构外表面德换热热阻，按照《冷库设计规范》4.4.6条的规定来计算。经查《采暖通风与空气调节设计规范》GBJ-19-87,P138附录2.1，Tg=30.1oC,Td=0oC，最热月平均相对湿度φ=83%.再查《实用制冷工程设计手册》，得到tl=26.5oC.具体数据代入后，见表格所示。3.2.3.围护结构面积Aw按照《冷库设计规范》6.1.7条的规定,a．屋面，地面和外墙的长和宽，应该自外墙外表面到外墙外表面或者外墙外表面到内墙中或者内墙中至内墙中计算。b．楼板和内墙长，宽应该自外墙内表面至外墙内表面或者外墙内表面至内墙中或者内墙中至内墙中计算。c．外墙的高度：地下室或者底层，应该自地坪的隔热层下表面到上层楼面计算；中间层应该自该层楼面至上层楼面来计算；顶层应该自该层楼面至顶部隔热层上表面计算。d．内墙的高度，地下室，底层或者...
