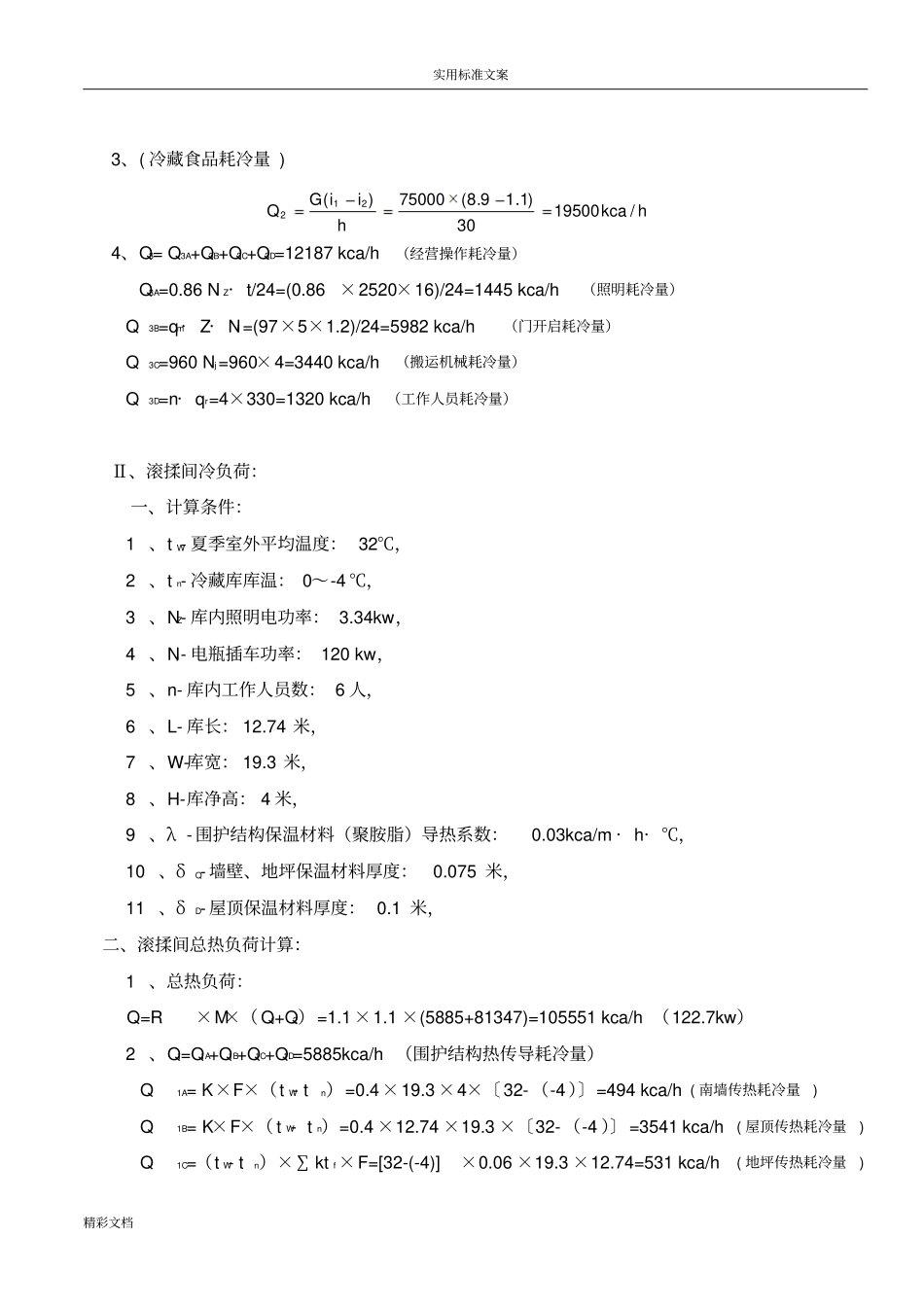

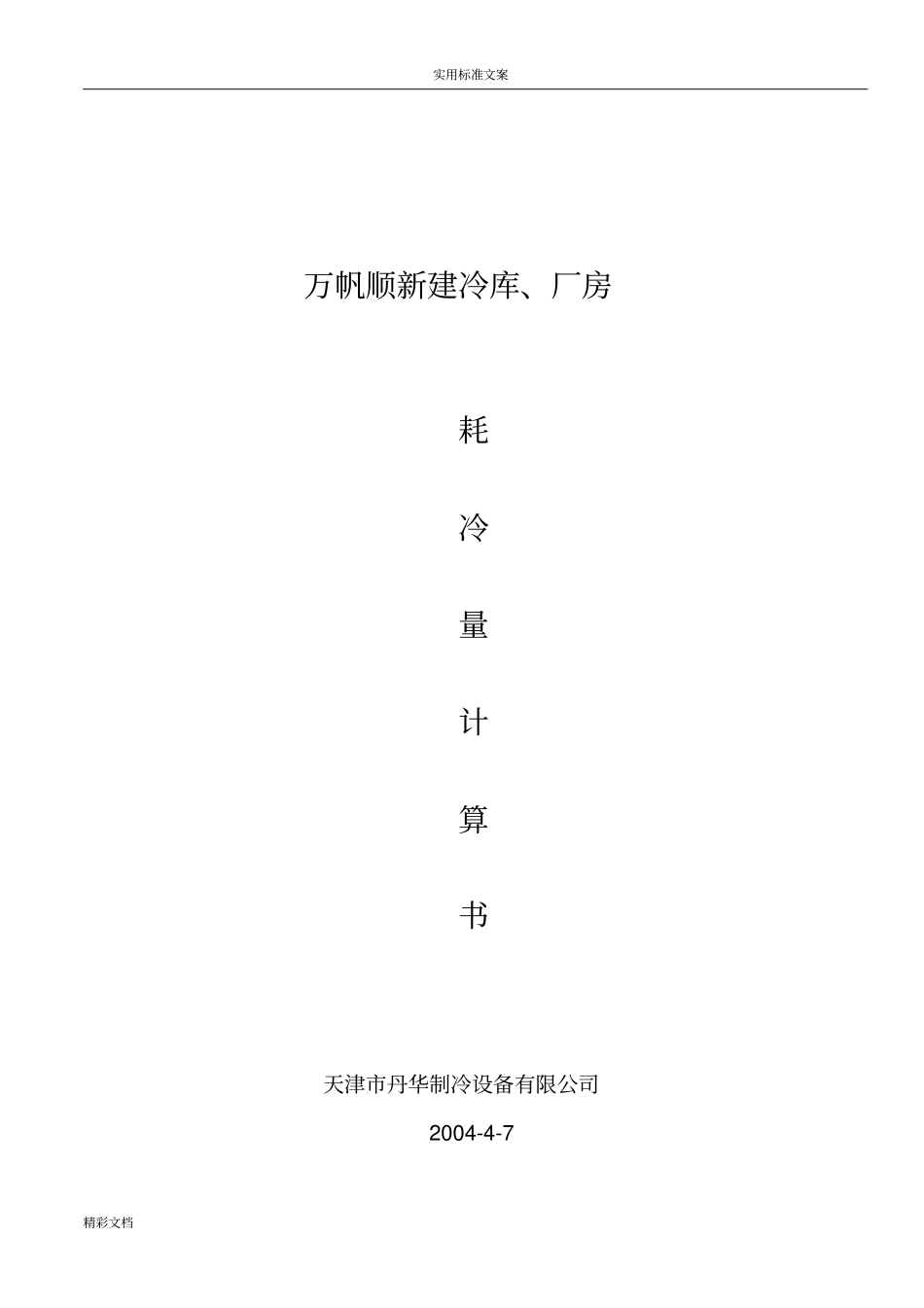

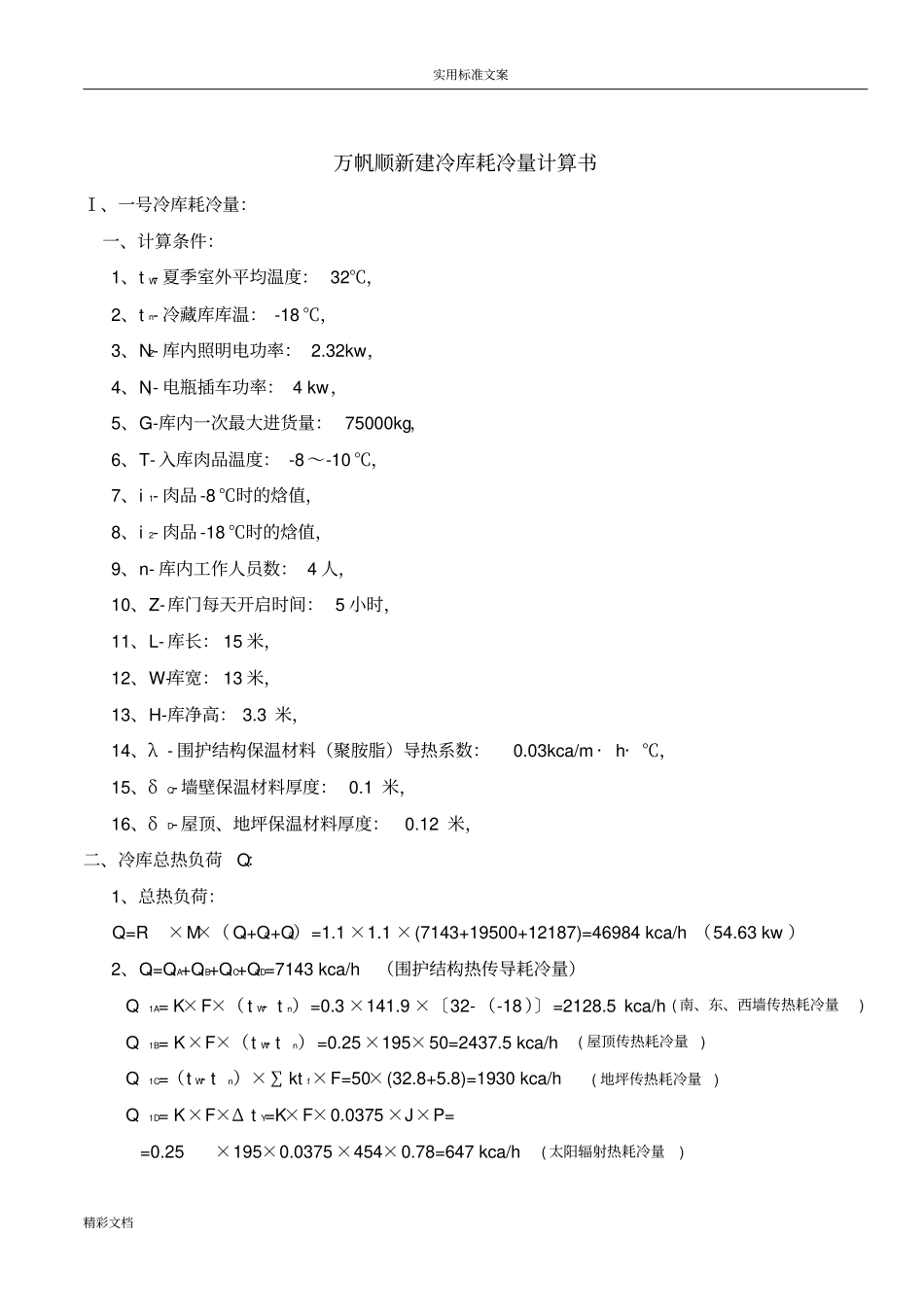

实用标准文案精彩文档万帆顺新建冷库、厂房耗冷量计算书天津市丹华制冷设备有限公司2004-4-7实用标准文案精彩文档万帆顺新建冷库耗冷量计算书Ⅰ、一号冷库耗冷量：一、计算条件：1、tW-夏季室外平均温度：32℃，2、tn-冷藏库库温：-18℃，3、NZ-库内照明电功率：2.32kw，4、Nj-电瓶插车功率：4kw，5、G-库内一次最大进货量：75000kg，6、T-入库肉品温度：-8～-10℃，7、i1-肉品-8℃时的焓值，8、i2-肉品-18℃时的焓值，9、n-库内工作人员数：4人，10、Z-库门每天开启时间：5小时，11、L-库长：15米，12、W-库宽：13米，13、H-库净高：3.3米，14、λ-围护结构保温材料（聚胺脂）导热系数：0.03kca/m·h·℃，15、δQ-墙壁保温材料厚度：0.1米，16、δD-屋顶、地坪保温材料厚度：0.12米，二、冷库总热负荷Q：1、总热负荷：Q=R×M×（Q1+Q2+Q3）=1.1×1.1×(7143+19500+12187)=46984kca/h（54.63kw）2、Q1=Q1A+Q1B+Q1C+Q1D=7143kca/h（围护结构热传导耗冷量）Q1A=K×F×（tW-tn）=0.3×141.9×〔32-（-18）〕=2128.5kca/h(南、东、西墙传热耗冷量)Q1B=K×F×（tW-tn）=0.25×195×50=2437.5kca/h(屋顶传热耗冷量)Q1C=（tW-tn）×∑ktf×F=50×(32.8+5.8)=1930kca/h(地坪传热耗冷量)Q1D=K×F×ΔtY=K×F×0.0375×J×P==0.25×195×0.0375×454×0.78=647kca/h(太阳辐射热耗冷量)实用标准文案精彩文档3、(冷藏食品耗冷量)4、Q3=Q3A+Q3B+Q3C+Q3D=12187kca/h（经营操作耗冷量）Q3A=0.86NZ·t/24=(0.86×2520×16)/24=1445kca/h（照明耗冷量）Q3B=qm·Z·Ni=(97×5×1.2)/24=5982kca/h（门开启耗冷量）Q3C=960Nj=960×4=3440kca/h（搬运机械耗冷量）Q3D=n·qr=4×330=1320kca/h（工作人员耗冷量）Ⅱ、滚揉间冷负荷：一、计算条件：1、tW-夏季室外平均温度：32℃，2、tn-冷藏库库温：0～-4℃，3、NZ-库内照明电功率：3.34kw，4、Nj-电瓶插车功率：120kw，5、n-库内工作人员数：6人，6、L-库长：12.74米，7、W-库宽：19.3米，8、H-库净高：4米，9、λ-围护结构保温材料（聚胺脂）导热系数：0.03kca/m·h·℃，10、δQ-墙壁、地坪保温材料厚度：0.075米，11、δD-屋顶保温材料厚度：0.1米，二、滚揉间总热负荷计算：1、总热负荷：Q=R×M×（Q1+Q2）=1.1×1.1×(5885+81347)=105551kca/h（122.7kw）2、Q1=Q1A+Q1B+Q1C+Q1D=5885kca/h（围护结构热传导耗冷量）Q1A=K×F×（tW-tn）=0.4×19.3×4×〔32-（-4）〕=494kca/h(南墙传热耗冷量)Q1B=K×F×（tW-tn）=0.4×12.74×19.3×〔32-（-4）〕=3541kca/h(屋顶传热耗冷量)Q1C=（tW-tn）×∑ktf×F=[32-(-4)]×0.06×19.3×12.74=531kca/h(地坪传热耗冷量)hkcahiiGQ/1950030)1.19.8(75000)(212实用标准文案精彩文档Q1D=K×F×ΔtY=K×F×0.0375×J×P==0.3×245.76×0.0375×852×0.56=1319kca/h(屋顶太阳辐射热耗冷量)3、Q2=Q2A+Q2B+Q2C=81347kca/h（经营操作耗冷量）Q2A=0.86NZ·t/24=(0.86×3430×16)/24=1967kca/h（照明耗冷量）Q2B=0.86ηNj=860×0.75×120=77400kca/h（机械耗冷量）Q2C=n·qr=6×330=1980kca/h（工作人员耗冷量）Ⅲ、成品库冷负荷计算：一、计算条件：1、tW-北、南临间温度：32℃，西临间温度：+18℃，东临间温度：+26℃，2、tn-冷藏库库温：0～+4℃，3、NZ-库内照明电功率：6.2kw，4、Nj-电瓶插车功率：4kw，5、n-库内工作人员数：6人，6、L-库长：30.4米，7、W-库宽：22.24米，8、H-库净高：4米，9、λ-围护结构保温材料（聚胺脂）导热系数：0.03kca/m·h·℃，10、δQ-墙壁、地坪保温材料厚度：0.075米，11、δD-屋顶保温材料厚度：0.1米，12、每天须换气3次，13、iqw、iqn-室内、外空气焓值kca/kg二、成品库总热负荷计算：1、总热负荷：Q=R×M×（Q1+Q2+Q3+Q4）=1.1×1.1×(12072+9892+5800+69221)=115455kca/h2、Q1=Q1A+Q1B+Q1C+Q1D+Q1E+Q1F=12072kca/h（围护结构热传导耗冷量）Q1A=K×F×（tW-tn）=0.4×22.24×2×4×〔32-0〕=2277kca/h(北、南墙传热耗冷量)Q1B=K×F×（tW-tn）=0.4×30.4×4×（18-0）=876kca/h(西墙传热耗冷量)Q1C=K×F×（tW-tn）=0.4×30.4×4×（26-0）=1264kca/h(东墙传热耗冷量)实用标准文案...
