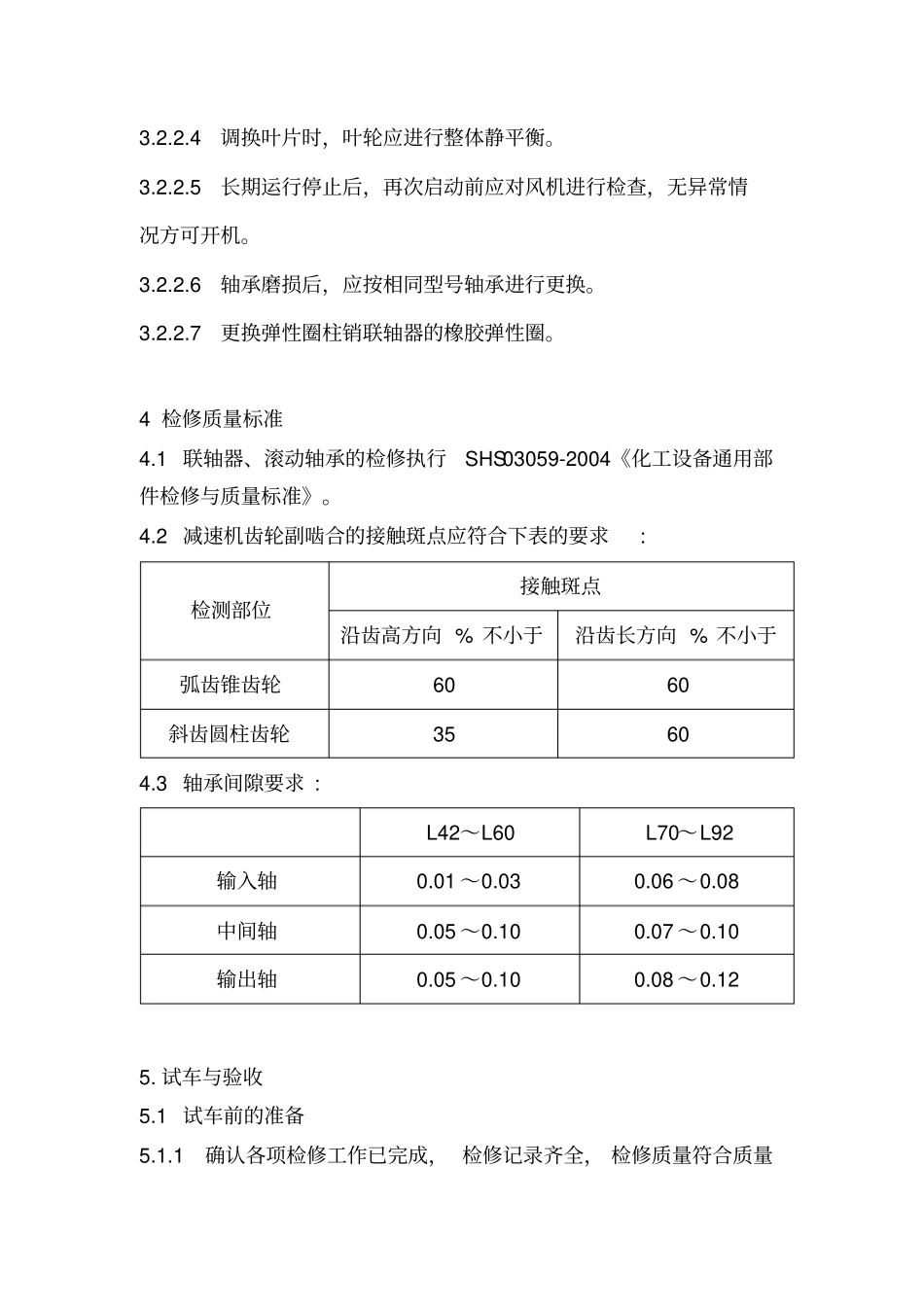

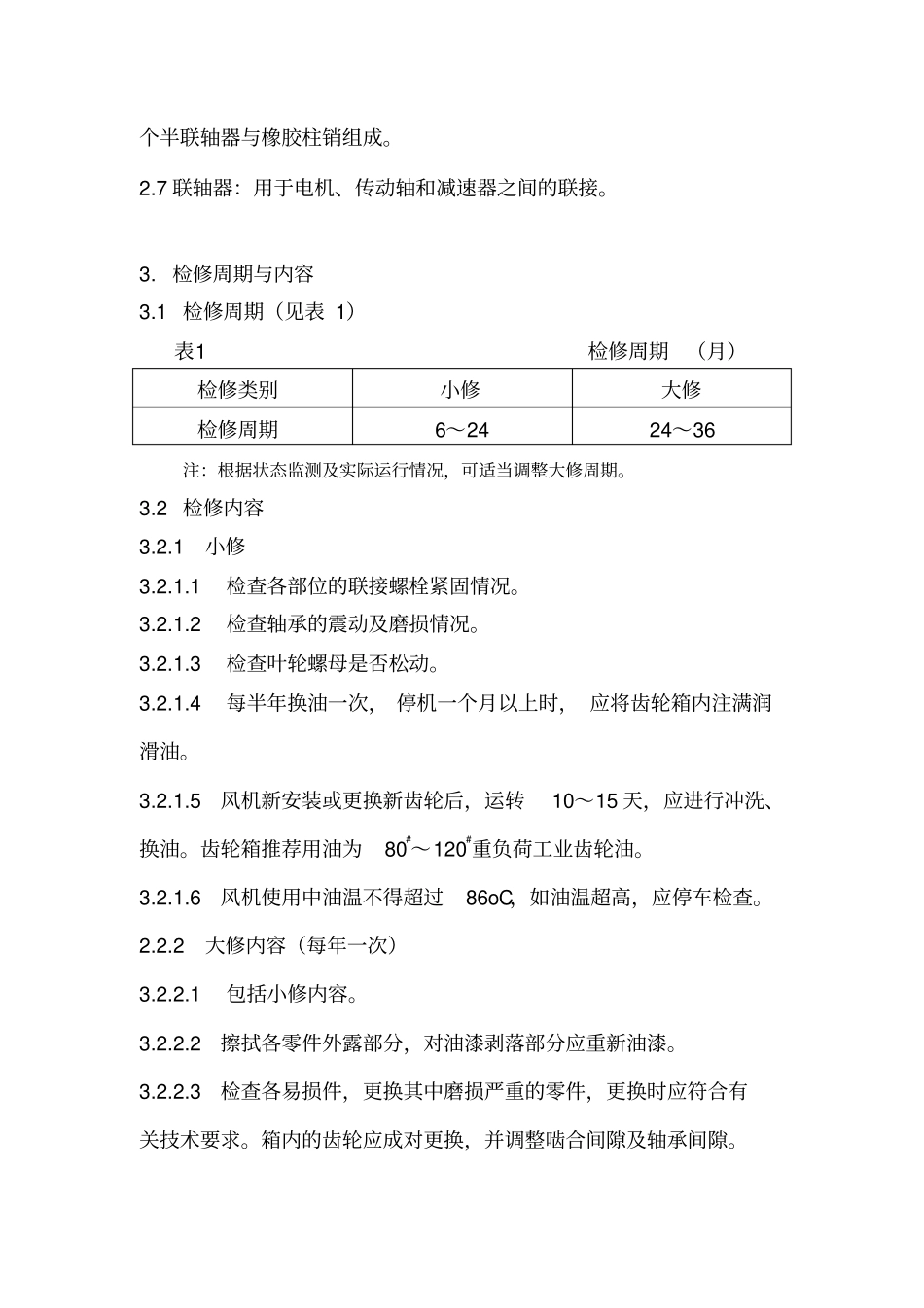

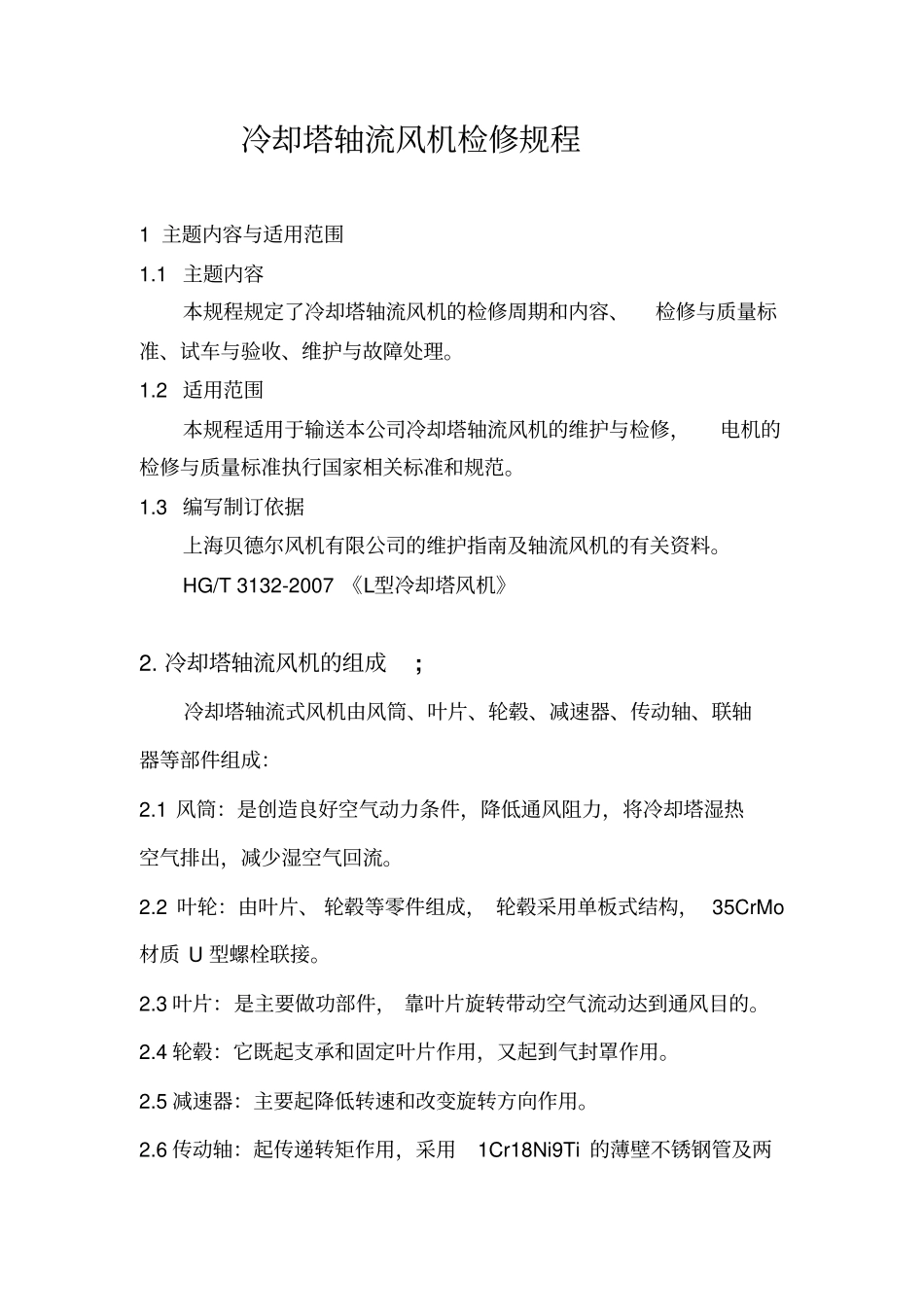

冷却塔轴流风机检修规程1主题内容与适用范围1.1主题内容本规程规定了冷却塔轴流风机的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。1.2适用范围本规程适用于输送本公司冷却塔轴流风机的维护与检修，电机的检修与质量标准执行国家相关标准和规范。1.3编写制订依据上海贝德尔风机有限公司的维护指南及轴流风机的有关资料。HG/T3132-2007《L型冷却塔风机》2.冷却塔轴流风机的组成;冷却塔轴流式风机由风筒、叶片、轮毂、减速器、传动轴、联轴器等部件组成：2.1风筒：是创造良好空气动力条件，降低通风阻力，将冷却塔湿热空气排出，减少湿空气回流。2.2叶轮：由叶片、轮毂等零件组成，轮毂采用单板式结构，35CrMo材质U型螺栓联接。2.3叶片：是主要做功部件，靠叶片旋转带动空气流动达到通风目的。2.4轮毂：它既起支承和固定叶片作用，又起到气封罩作用。2.5减速器：主要起降低转速和改变旋转方向作用。2.6传动轴：起传递转矩作用，采用1Cr18Ni9Ti的薄壁不锈钢管及两个半联轴器与橡胶柱销组成。2.7联轴器：用于电机、传动轴和减速器之间的联接。3.检修周期与内容3.1检修周期（见表1）表1检修周期（月）检修类别小修大修检修周期6～2424～36注：根据状态监测及实际运行情况，可适当调整大修周期。3.2检修内容3.2.1小修3.2.1.1检查各部位的联接螺栓紧固情况。3.2.1.2检查轴承的震动及磨损情况。3.2.1.3检查叶轮螺母是否松动。3.2.1.4每半年换油一次，停机一个月以上时，应将齿轮箱内注满润滑油。3.2.1.5风机新安装或更换新齿轮后，运转10～15天，应进行冲洗、换油。齿轮箱推荐用油为80#～120#重负荷工业齿轮油。3.2.1.6风机使用中油温不得超过86oC，如油温超高，应停车检查。2.2.2大修内容（每年一次）3.2.2.1包括小修内容。3.2.2.2擦拭各零件外露部分，对油漆剥落部分应重新油漆。3.2.2.3检查各易损件，更换其中磨损严重的零件，更换时应符合有关技术要求。箱内的齿轮应成对更换，并调整啮合间隙及轴承间隙。3.2.2.4调换叶片时，叶轮应进行整体静平衡。3.2.2.5长期运行停止后，再次启动前应对风机进行检查，无异常情况方可开机。3.2.2.6轴承磨损后，应按相同型号轴承进行更换。3.2.2.7更换弹性圈柱销联轴器的橡胶弹性圈。4检修质量标准4.1联轴器、滚动轴承的检修执行SHS03059-2004《化工设备通用部件检修与质量标准》。4.2减速机齿轮副啮合的接触斑点应符合下表的要求:检测部位接触斑点沿齿高方向%不小于沿齿长方向%不小于弧齿锥齿轮6060斜齿圆柱齿轮35604.3轴承间隙要求:L42～L60L70～L92输入轴0.01～0.030.06～0.08中间轴0.05～0.100.07～0.10输出轴0.05～0.100.08～0.125.试车与验收5.1试车前的准备5.1.1确认各项检修工作已完成，检修记录齐全，检修质量符合质量标准的规定。5.1.2设备零部件完整无缺。5.1.3点动风机确认风机的转向。5.2试车5.2.1开启风机。5.2.2检查电流值，是否超出设定值。5.2.3检查有无杂音和振动，振动值符合SHS01003—2004《石油化工旋转机械振动标准》的规定。6.验收6.1检修质量及缺陷记录。6.2主要零、部件检修记录。6.3更换零、部件清单。6.4试车记录。6.5达到完好标准，办理验收手续。7.常见故障原因及排除方法故障原因排除方法风机震动传动轴弯曲，不平衡重新更换叶轮轴孔与轴配合锥度不符刮研轴孔，使之保持紧密齿轮箱与电机中心线不重合重新调整叶片角度不一致重新安装机组基础刚度不够补强加固紧固件松动检查紧固减速箱内油温异常升高齿轮箱体润滑流道被污物堵塞疏通流道油位过低，油的飞溅量过少加油到规定油位轴承磨损拆卸清洗，更换轴承安装错误重新校正润滑油牌号不符合要求使用规定牌号的润滑油油位过高放油到规定油位非成对更换齿轮造成异常摩擦成对更换齿轮漏油密封圈损坏更换密封圈密封处的螺栓松动拧紧螺栓电机电流过大叶片安装角度，使风机负荷过大叶片调整到规定安装角。联轴器联接歪斜或间隙不均按说明书有关要求重新找正。电机本身原因查明原因。电机轴承润滑脂不足加足润滑脂。轴承损坏更换新件。
