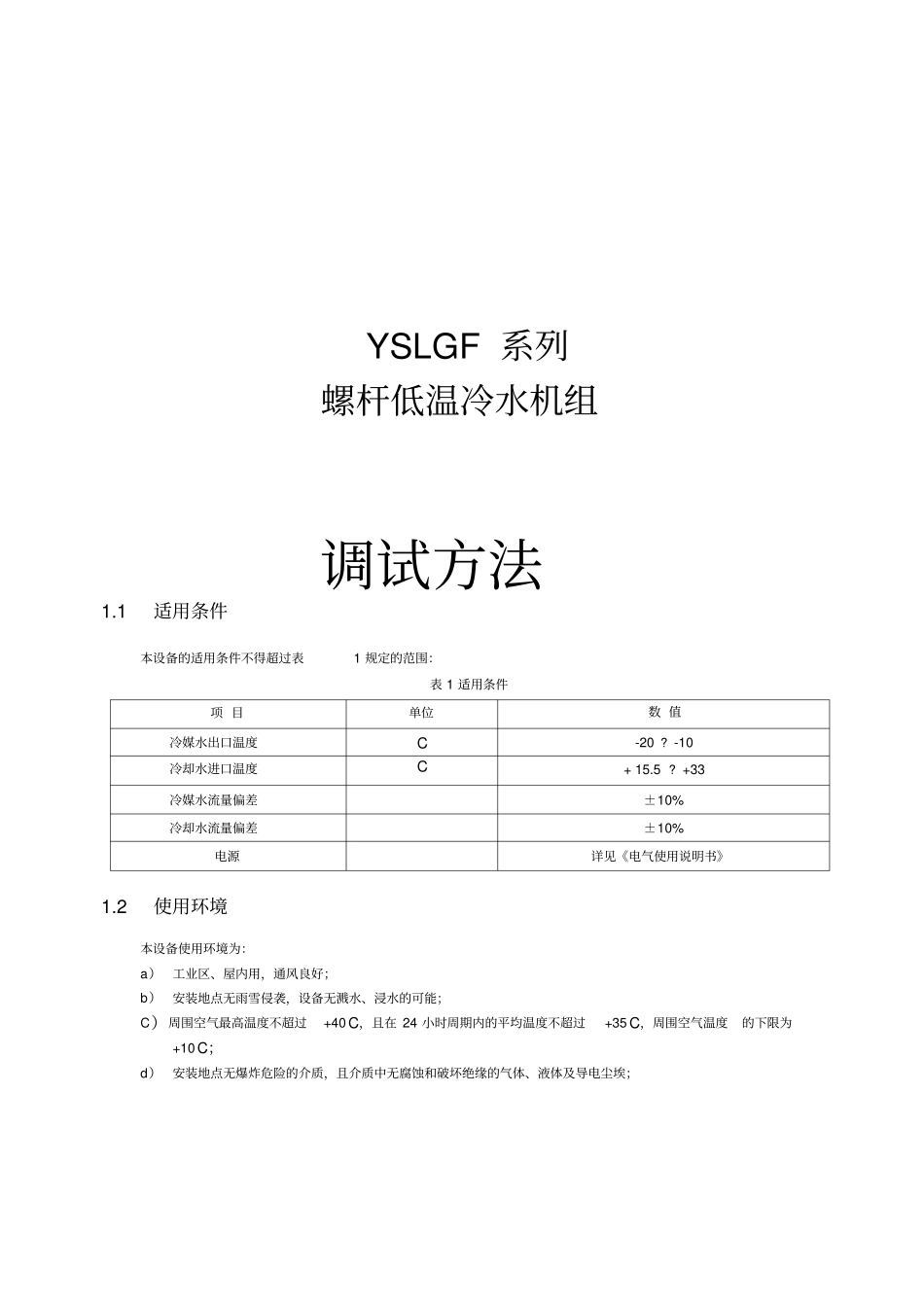

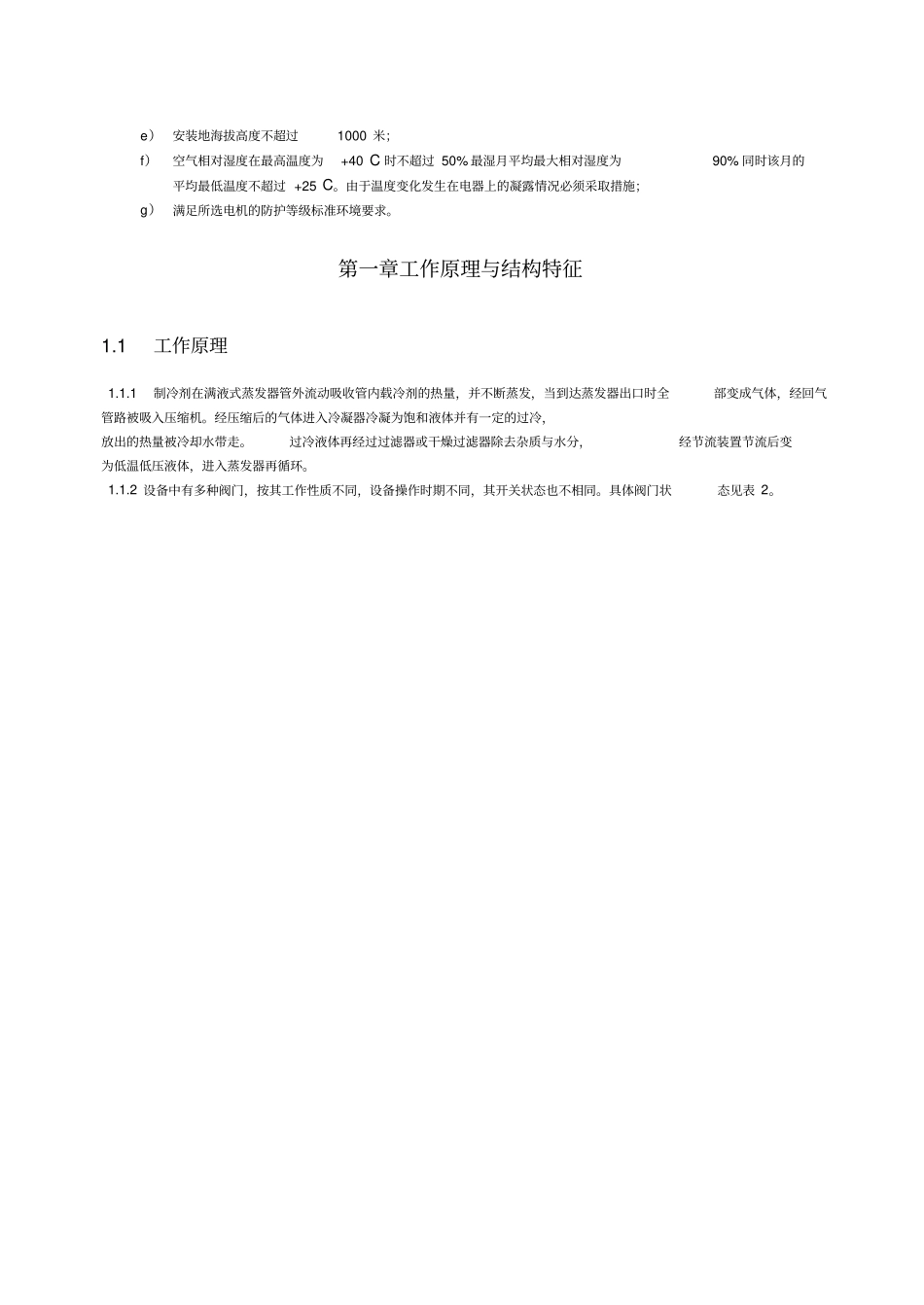

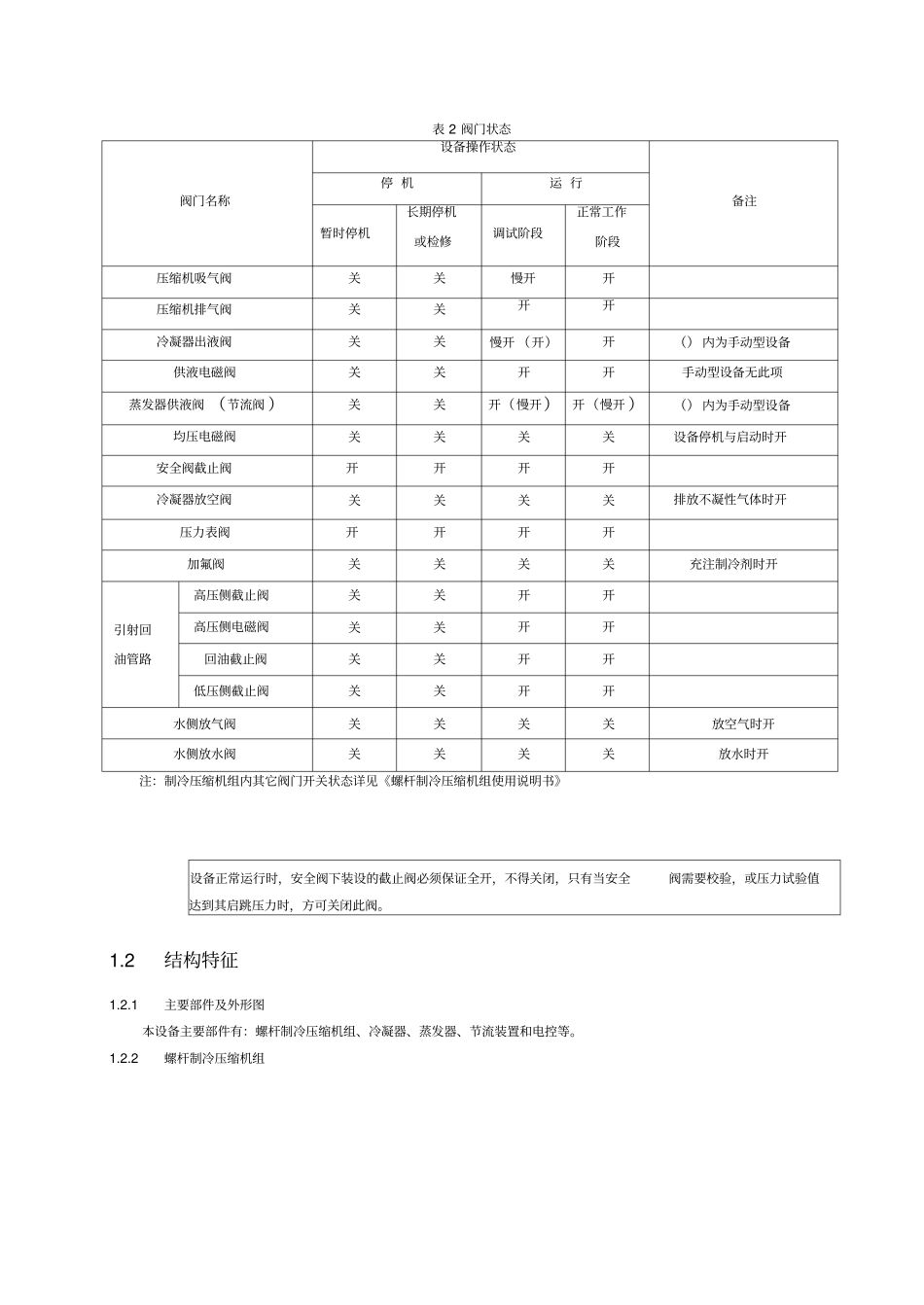

YSLGF系列螺杆低温冷水机组调试方法1.1适用条件本设备的适用条件不得超过表1规定的范围:表1适用条件项目单位数值冷媒水出口温度C-20?-10冷却水进口温度C+15.5?+33冷媒水流量偏差±10%冷却水流量偏差±10%电源详见《电气使用说明书》1.2使用环境本设备使用环境为:a)工业区、屋内用,通风良好;b)安装地点无雨雪侵袭,设备无溅水、浸水的可能;C)周围空气最高温度不超过+40C,且在24小时周期内的平均温度不超过+35C,周围空气温度的下限为+10C;d)安装地点无爆炸危险的介质,且介质中无腐蚀和破坏绝缘的气体、液体及导电尘埃;e)安装地海拔高度不超过1000米;f)空气相对湿度在最高温度为+40C时不超过50%最湿月平均最大相对湿度为90%同时该月的平均最低温度不超过+25C。由于温度变化发生在电器上的凝露情况必须采取措施;g)满足所选电机的防护等级标准环境要求。第一章工作原理与结构特征1.1工作原理1.1.1制冷剂在满液式蒸发器管外流动吸收管内载冷剂的热量,并不断蒸发,当到达蒸发器出口时全部变成气体,经回气管路被吸入压缩机。经压缩后的气体进入冷凝器冷凝为饱和液体并有一定的过冷,放出的热量被冷却水带走。过冷液体再经过过滤器或干燥过滤器除去杂质与水分,经节流装置节流后变为低温低压液体,进入蒸发器再循环。1.1.2设备中有多种阀门,按其工作性质不同,设备操作时期不同,其开关状态也不相同。具体阀门状态见表2。表2阀门状态阀门名称设备操作状态备注停机运行暂时停机长期停机或检修调试阶段正常工作阶段压缩机吸气阀关关慢开开压缩机排气阀关关开开冷凝器出液阀关关慢开(开)开()内为手动型设备供液电磁阀关关开开手动型设备无此项蒸发器供液阀(节流阀)关关开(慢开)开(慢开)()内为手动型设备均压电磁阀关关关关设备停机与启动时开安全阀截止阀开开开开冷凝器放空阀关关关关排放不凝性气体时开压力表阀开开开开加氟阀关关关关充注制冷剂时开引射回油管路高压侧截止阀关关开开高压侧电磁阀关关开开回油截止阀关关开开低压侧截止阀关关开开水侧放气阀关关关关放空气时开水侧放水阀关关关关放水时开注:制冷压缩机组内其它阀门开关状态详见《螺杆制冷压缩机组使用说明书》设备正常运行时,安全阀下装设的截止阀必须保证全开,不得关闭,只有当安全阀需要校验,或压力试验值达到其启跳压力时,方可关闭此阀。1.2结构特征1.2.1主要部件及外形图本设备主要部件有:螺杆制冷压缩机组、冷凝器、蒸发器、节流装置和电控等。1.2.2螺杆制冷压缩机组螺杆制冷压缩机组包括压缩机、电动机、油分离器、油冷却器、油过滤器、油泵、油压调节阀、吸气过滤器、止逆阀等部件。1.2.3冷凝器冷凝器为卧式壳管式结构,冷却水在管程流动,制冷剂在壳程流动。两侧管箱分别由法兰与管板连接,工业胶板密封。换热管采用双侧强化铜管,与管板机械胀接连接。管束由支撑板支撑。水管路采用机械接头连接型式(或根据需要采用法兰连接型式)与外部水管路连接。两侧管箱可根据需要对调。1.2.4蒸发器3.2.4.1蒸发器型式为满液式,满液式蒸发器冷媒水在管程流动,制冷剂在壳程流动。两侧管箱分别由法兰与管板连接,工业胶板密封。换热管采用双侧强化铜管,与管板机械胀接连接。1.2.4.3水管路采用机械接头连接型式(或根据需要采用法兰连接型式)与外部水管路连接。满液式蒸发器两侧管箱可根据需要对调。1.2.5电控本系列设备分自动型和手动型两种控制型式,自动型设备采用PLC可编程控制器,人机界面操作屏。报警信号显示及操作按钮均设置在控制面板上。1.2.6节流装置本系列设备中,节流装置为PMFL主阀+SV液位控制器,使用于自动型满液式蒸发器系统。1.2.7(干燥)过滤器1.2.7.1过滤器壳体内为不锈钢丝滤网胆,制冷剂从网胆外表进入,经过滤后从网内流出。滤网胆可拆,将端部法兰拆卸下来,滤网可整体抽出。第二章技术特性YSLGF低温工况盐水机组根据其控制方式和冷媒水的不同进行分类,其中A系列(自动控制,媒水为乙二醇水溶液)、其主要技术参数分别如下:a)YSLGF-A(AI)系列主要技术参数见表:项目单位YSLGF465YSLGF980AA1AA1制冷量kW5651200冷媒水品种乙二醇水溶液氯化钙水溶液乙二...
