减速机功率计算、蜗轮、蜗杆减速机的自锁性能运用原则VIP免费

减速机功率计算、蜗轮、蜗杆减速机的自锁性能运用原则_第1页
1/4
减速机功率计算、蜗轮、蜗杆减速机的自锁性能运用原则_第2页
2/4
减速机功率计算、蜗轮、蜗杆减速机的自锁性能运用原则_第3页
3/4

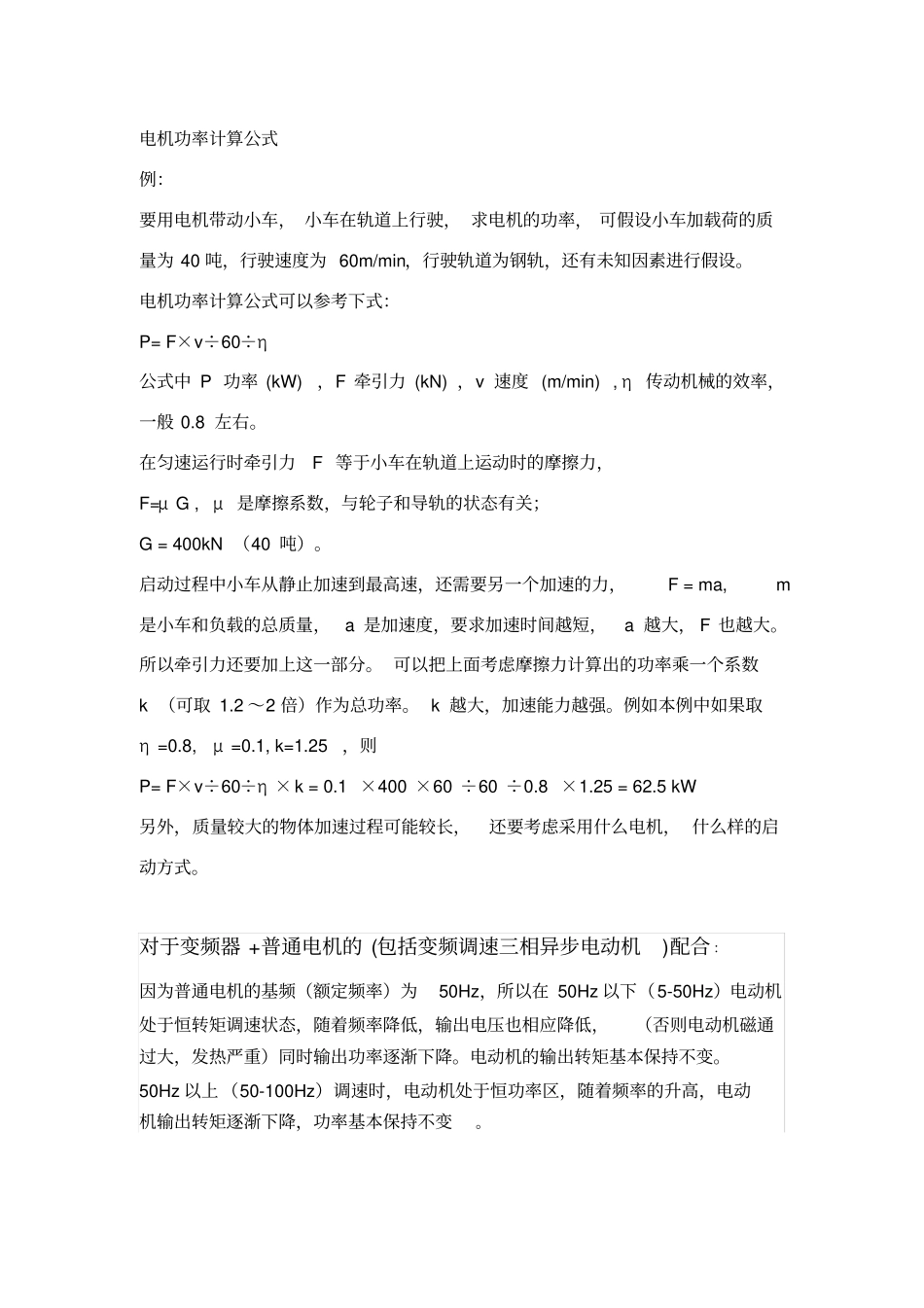

整理:1、知道电机功率和速比及使用系数,求减速机扭矩如下公式:减速机输出扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数2、知道扭矩和减速机输出转数及使用系数,求减速机所需配电机功率如下公式:电机功率=扭矩×电机功率输入转数÷9550÷速比÷使用系数3、旋转物体的扭矩计算公式:T=9550×P/n(N.m)T:扭矩(N.m,牛.米);9550—常数;P—电机功率(kw);n—输出的转数(r/min)4、伺服电机扭矩计算公式:T=F×R×减速比例:带动100kg的物体,R=50mm,减速比1:50,求伺服电机的扭矩?计算:100*9.8(重力加速度)0.05*0.02=0.98(N.m)5、减速机扭矩计算公式:T=9550×P×η/n(N.m)T:扭矩(N.m,牛.米);P—电机的额定(输出)功率(kw);η—(减速机效率)一般的单级减速机效率可以不考虑,但双级、三级是一定要考虑的,蜗轮蜗杆减速的效率很低,功率损失一般在1/4以上,一定要在计算时考虑进去,n—减速机的输出转数(r/min)计算出T后,T=F*RR—转盘半径(米);F—减速机输出最大扭矩时通过转盘提升重物时所产生的力(牛)。再根据F计算出该电机能够牵引的最大重量。输送类的输送能力(拉力)F=f=N*u=mg*uu—摩擦系数不锈钢304与不锈钢304之间的摩擦系数1)滚动摩擦有润滑:0.05~0.10无润滑:0.1~0.122)滑动摩擦有润滑:0.15~0.30无润滑:0.30-0.40.例:已知条件:1,整车自重M=400KG,2,驱动轮直径D=300mm,(R=D/2=150mm)3,假设轮与地面的摩擦系数u=0.04,4,车速度(即驱动轮的线速度V=0.0785m/s)5,驱动轮与电机(该电机为减速电机,假设减速比为150)通过链传动,减速比i=0.5(设链传动效率为0.95)根据以上条件,确定电机的功率P电,电机减速箱处扭矩T减,电机输入轴处扭矩T入和电机输入转速V电思路:1,首先求出车启动的牵引力:F=f=N*uF=400*9.8*0.04=156.8N2,驱动轮上的转矩:T=F*(R)=156.8*0.15=23.52NM3,车子的功率:P=F*V=156.8*0.0785=12.3W4,电机扭矩:电机通过链传动,且减速比为0.5,则电机输出轴的扭矩=0.5*驱动轮处扭矩,即23.52/2=11.76NM,又电机带减速箱,故电机输入轴处扭矩为11.76/150=0.0784NM.5,电机转速:车子速度V=0.0785m/s,求得驱动轮转速n=5RPM;又链传动减速比为0.5,故电机输出轴转速为5*2=10RPM;减速箱的减速比为150,故求得电机的输入转速为15006,电机功率P电=(T*n)/9550=(0.0784*1500)/9550=12.3W电机功率计算公式例:要用电机带动小车,小车在轨道上行驶,求电机的功率,可假设小车加载荷的质量为40吨,行驶速度为60m/min,行驶轨道为钢轨,还有未知因素进行假设。电机功率计算公式可以参考下式:P=F×v÷60÷η公式中P功率(kW),F牵引力(kN),v速度(m/min),η传动机械的效率,一般0.8左右。在匀速运行时牵引力F等于小车在轨道上运动时的摩擦力,F=μG,μ是摩擦系数,与轮子和导轨的状态有关;G=400kN(40吨)。启动过程中小车从静止加速到最高速,还需要另一个加速的力,F=ma,m是小车和负载的总质量,a是加速度,要求加速时间越短,a越大,F也越大。所以牵引力还要加上这一部分。可以把上面考虑摩擦力计算出的功率乘一个系数k(可取1.2~2倍)作为总功率。k越大,加速能力越强。例如本例中如果取η=0.8,μ=0.1,k=1.25,则P=F×v÷60÷η×k=0.1×400×60÷60÷0.8×1.25=62.5kW另外,质量较大的物体加速过程可能较长,还要考虑采用什么电机,什么样的启动方式。对于变频器+普通电机的(包括变频调速三相异步电动机)配合:因为普通电机的基频(额定频率)为50Hz,所以在50Hz以下(5-50Hz)电动机处于恒转矩调速状态,随着频率降低,输出电压也相应降低,(否则电动机磁通过大,发热严重)同时输出功率逐渐下降。电动机的输出转矩基本保持不变。50Hz以上(50-100Hz)调速时,电动机处于恒功率区,随着频率的升高,电动机输出转矩逐渐下降,功率基本保持不变。蜗轮蜗杆减速机自锁特性说明:蜗轮蜗杆减速机的主要特点是具有较大的减速比,输入轴和输出轴不在同一轴线上,也不在同一平面上,但是传动效率不高。蜗轮蜗杆减速机在达到一定减速比和蜗杆导程角时有反向自锁功能,这也是有很多用户喜欢采用蜗轮蜗杆减速机的原因,下面简单介绍一下蜗轮蜗杆减速...
