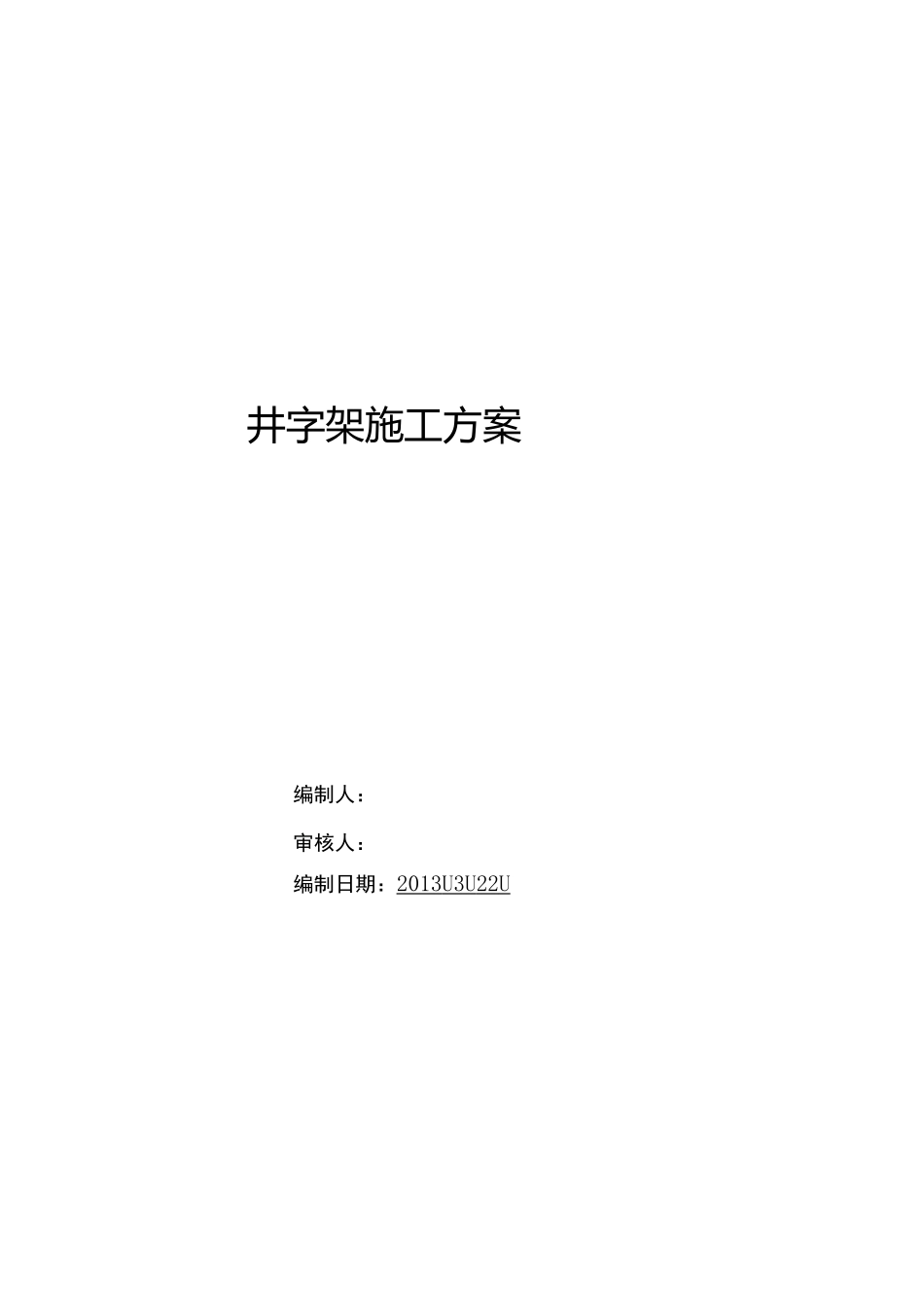

井字架施工方案编制人：审核人：编制日期：2013U3U22UDDDDDDDDDDDDDDDD1DDDDDDDDDDDDDDD2DDDDDDDD3DDDDDDDDDDDDD4DDDDDDDDDDDD5DDDDDDDDDDDDD6DDDDDDDDDDDDDDDDDDDDDJGJ130-2001二^、程概况及安装条DDDDDDDD9106.04DDDDDDDD650.19DDDD5875.21D，叮2580.64D;DDADDDDD,□78.6D,D71.3D,叮4.6D;BDDDDD,DDDD,DD4.8D,□78.6D,D33DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD27MDDDDDDDDDDDDDDDDDDDDDDDD18MDDDDDDDDDDDDDDDDDDDDDDDDDDDDD27DD三、提升架安装1、首先检查地基是否符合规范要求，低架提升机的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。B、浇注C20号混凝土厚度300mm。C、基础表面应平整，水平偏差不大于10mm。D、基础应有排水措施，不得有积水浸泡基础。2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5%。以内，达不到标准，应在底架下塞垫调整片,直到调整到符合要求为止。3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。4、放置自升平台就位，使套架中心线与立柱中心线重合。5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。6、将提升滑轮组件置于安装好的两立柱顶端。7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。8、将扒杆安装于自升平台上。9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。11、重复步骤9提升平台至立柱顶面。12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。13、安装卷扬机。14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙，达到设计要求后，再安装两对楔体组件。15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上，将楔块提到上止点就位抱合后，再将楔体座焊接在槽钢体上，焊接必须达到设计要求。16、安装断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中心重合，安装好的升降动滑轮能灵活转动，弹簧拉板与滑轮压盖及座体轴向间隙一致，压缩弹簧受压时，两钢丝间隙大于或等于0.1d（d是钢丝直径），四组调整一致。17、安装杠杆，连接铰链。18、摇臂铰链机构，按图样尺寸位置安装后，转动应灵活，臂板中心线角度应一致，当升降动滑轮轴提升到座体顶点时，用调节螺栓调整四个楔块，抱合摩擦面与导轨接触面的间隙达到15mm，升降动滑轮轴降到下止点，楔块提升到上止点（夹紧状态）。19、卸料上翻防护门，开门灵活，插销自如。将拉伸弹簧连接在摇臂上，再将钢丝绳绕过导向绳轮与门相接。推拉门子调整拉伸弹簧拉力，当门开启后，楔块必须提到上止点（门轴中心距索绳孔中心100mm），此时，门架升降机就基本安装就绪．以下主要是如何实现升降。20、将第三组标准节送入吊篮，提升吊蓝到接近极限高度，然后利用扒杆安装好第三组标准节，将提升滑轮组件置于第三节标准节顶部，再重复步骤9提升平台。21、架设好第三节时，应做龙门架体外封闭脚手架。组装好第一道进料门，并做斜支撑处理，按楼层高度在架管上安装磁控开关支架，就可以正式投入使用。22、当龙门架架设高度超过12m时，应在第一层处设置第一道附墙杆，以后每间隔9m增设一道。如果门架在风力较大地区工作，应改为每6m设一道附墙杆。杆节增高，外封闭脚手架及附着同步进行，以证门架工作平稳为准则。四、调试1、空载提升吊篮在全行程范围内作升降、变速、运行三次（楔块取下），验证架体的稳定性、两导轨间的距离是否达到技术要求，并同时观察进出料门是否灵敏，不允许有振颤冲击现象。2、将吊篮悬挂离地面100—200mm,调整导靴滚轮与架体导轨的间隙，各处一致后，装好楔块，达到锁紧状，再将升降滑轮轴降到下止点,调整调节螺栓至拉紧状态。在额定荷载下将吊篮提升到离地面3—4m高停机，将上翻防护门打开锁住，调整钢丝绳长度，检查制动夹持的可靠性,吊篮不下滑。3、升降吊篮内施加额定载荷，使其试运行三次，并作开门自锁试验。再将吊篮升高到...
