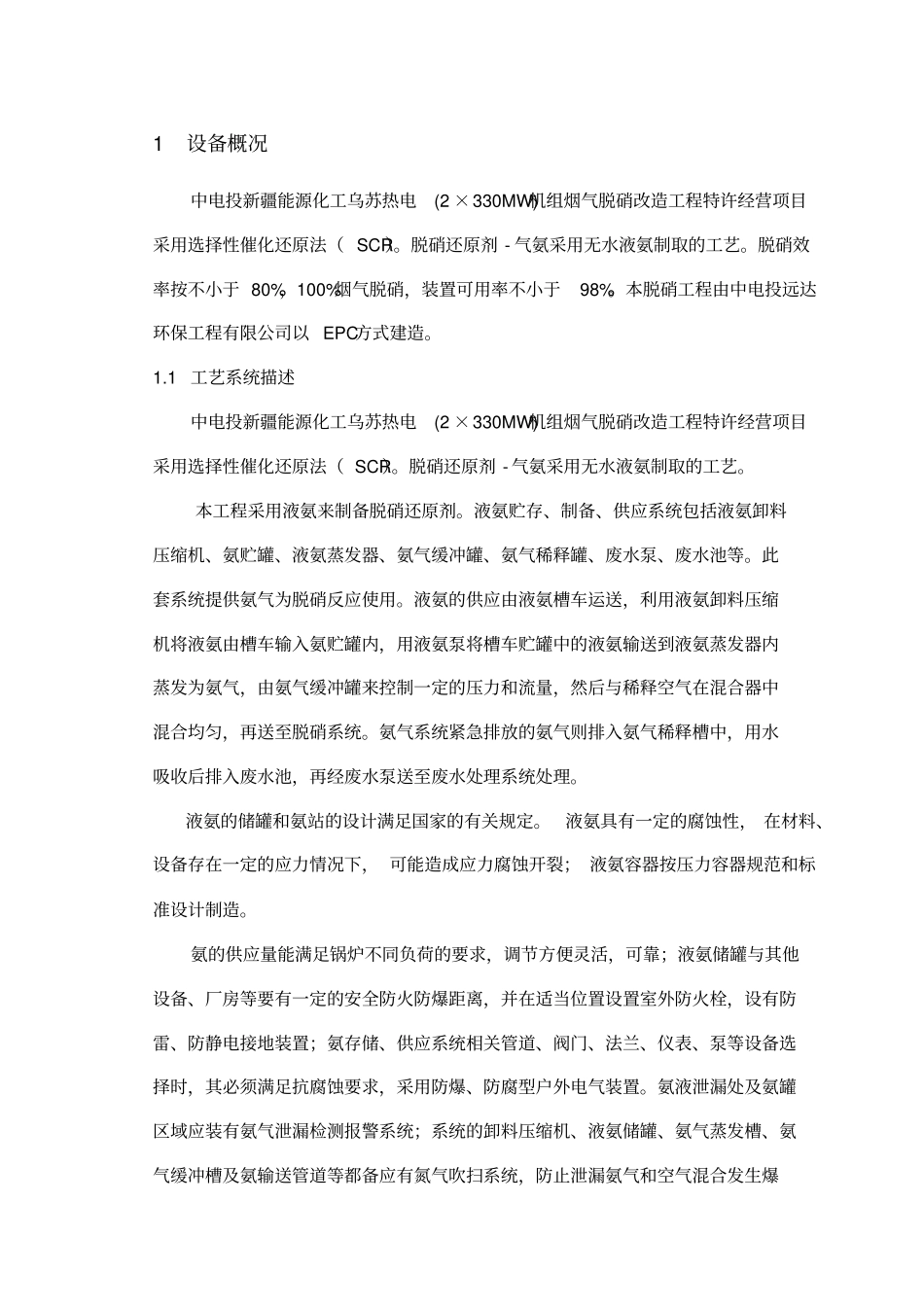

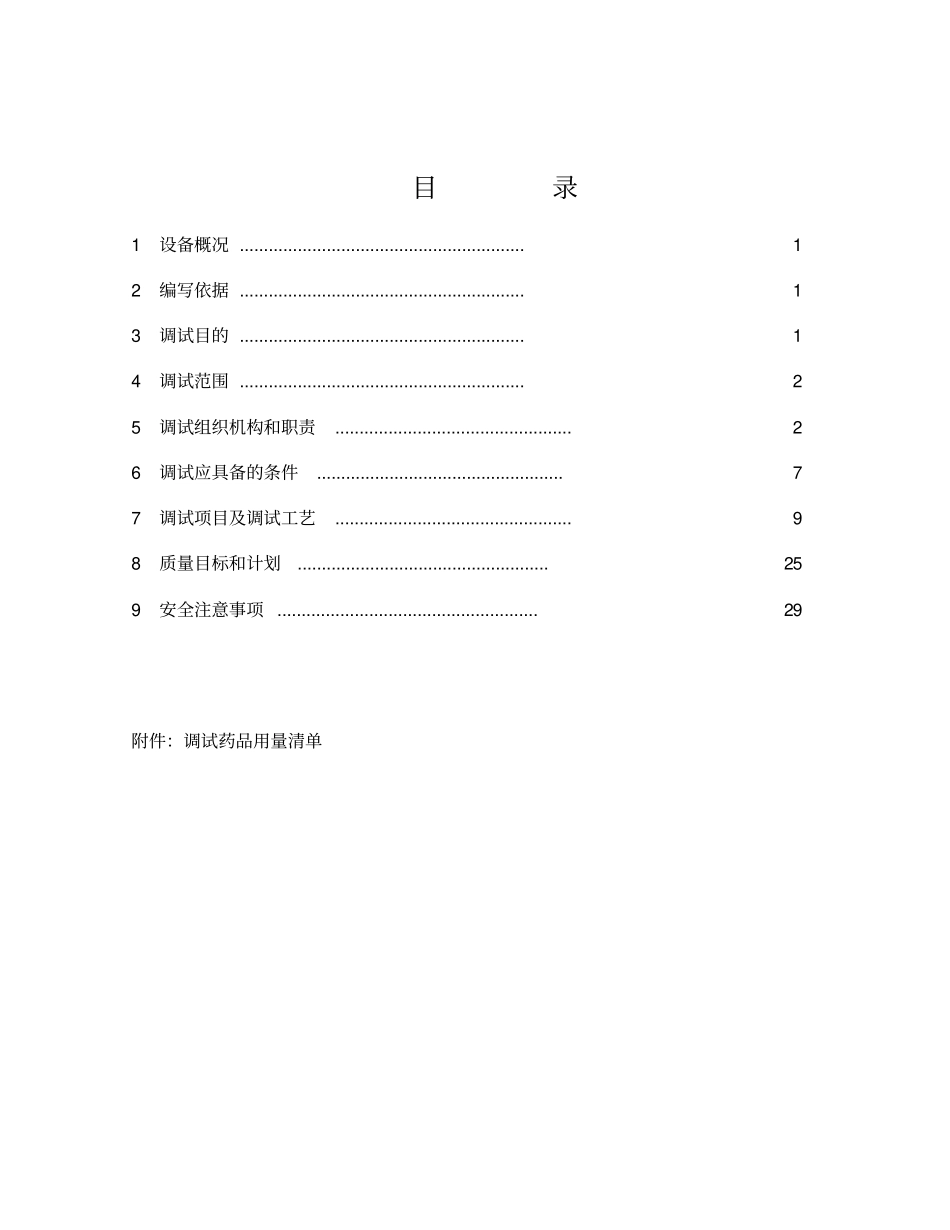

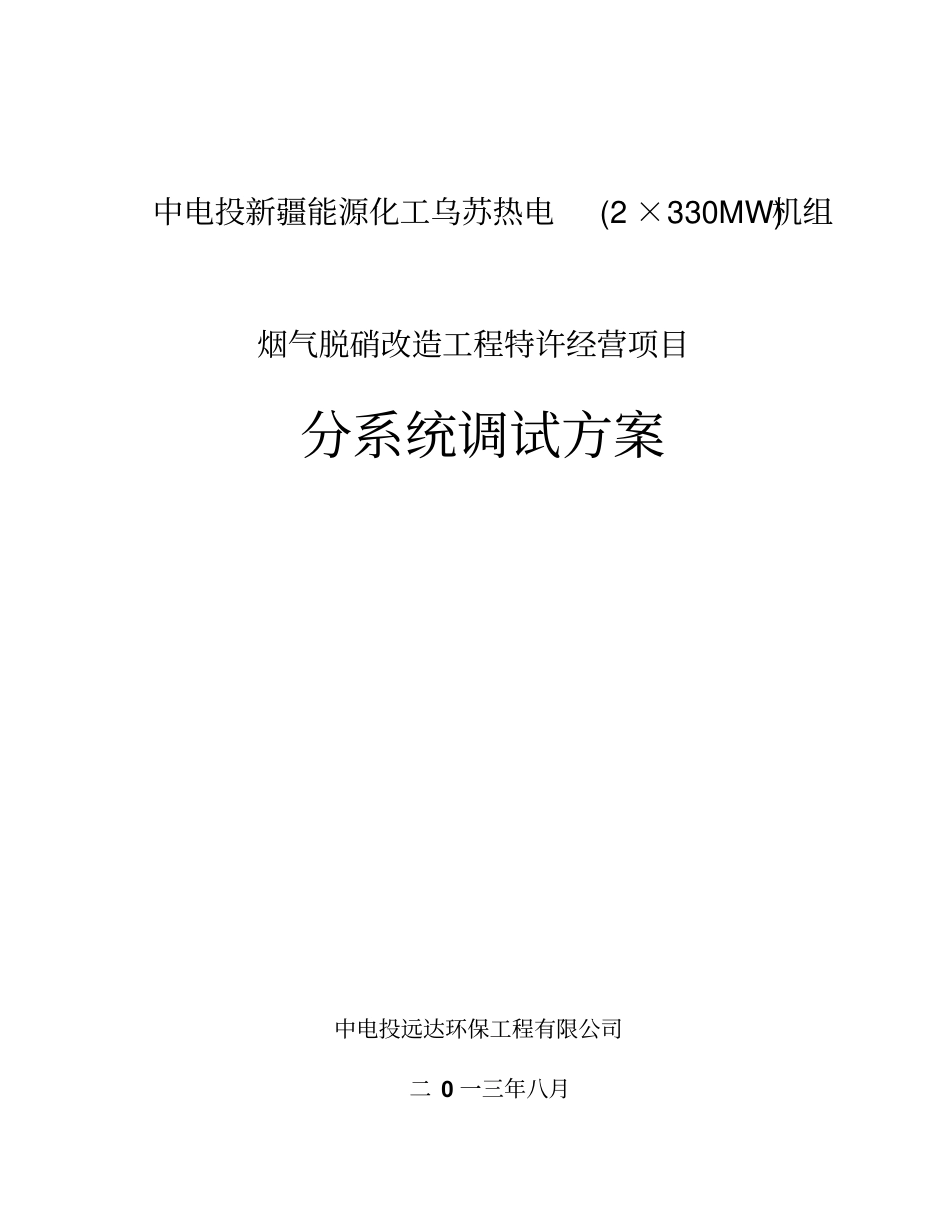

中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程特许经营项目分系统调试方案中电投远达环保工程有限公司二0一三年八月目录1设备概况...........................................................12编写依据...........................................................13调试目的...........................................................14调试范围...........................................................25调试组织机构和职责.................................................26调试应具备的条件...................................................77调试项目及调试工艺.................................................98质量目标和计划....................................................259安全注意事项......................................................29附件：调试药品用量清单1设备概况中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程特许经营项目采用选择性催化还原法（SCR）。脱硝还原剂-气氨采用无水液氨制取的工艺。脱硝效率按不小于80%，100%烟气脱硝，装置可用率不小于98%。本脱硝工程由中电投远达环保工程有限公司以EPC方式建造。1.1工艺系统描述中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程特许经营项目采用选择性催化还原法（SCR）。脱硝还原剂-气氨采用无水液氨制取的工艺。本工程采用液氨来制备脱硝还原剂。液氨贮存、制备、供应系统包括液氨卸料压缩机、氨贮罐、液氨蒸发器、氨气缓冲罐、氨气稀释罐、废水泵、废水池等。此套系统提供氨气为脱硝反应使用。液氨的供应由液氨槽车运送，利用液氨卸料压缩机将液氨由槽车输入氨贮罐内，用液氨泵将槽车贮罐中的液氨输送到液氨蒸发器内蒸发为氨气，由氨气缓冲罐来控制一定的压力和流量，然后与稀释空气在混合器中混合均匀，再送至脱硝系统。氨气系统紧急排放的氨气则排入氨气稀释槽中，用水吸收后排入废水池，再经废水泵送至废水处理系统处理。液氨的储罐和氨站的设计满足国家的有关规定。液氨具有一定的腐蚀性，在材料、设备存在一定的应力情况下，可能造成应力腐蚀开裂；液氨容器按压力容器规范和标准设计制造。氨的供应量能满足锅炉不同负荷的要求，调节方便灵活，可靠；液氨储罐与其他设备、厂房等要有一定的安全防火防爆距离，并在适当位置设置室外防火栓，设有防雷、防静电接地装置；氨存储、供应系统相关管道、阀门、法兰、仪表、泵等设备选择时，其必须满足抗腐蚀要求，采用防爆、防腐型户外电气装置。氨液泄漏处及氨罐区域应装有氨气泄漏检测报警系统；系统的卸料压缩机、液氨储罐、氨气蒸发槽、氨气缓冲槽及氨输送管道等都备应有氮气吹扫系统，防止泄漏氨气和空气混合发生爆炸。氨存储和供应系统应配有良好的控制系统。在场地布置上已考虑氮气瓶储存位置，容量应满足一次启动用量要求。本系统液氨贮存规模：2×45m3/h·台；蒸发能力：200㎏/h·台。1.1.1液氨卸料压缩机配置两台卸料压缩机（一运一备），能满足各种条件下的要求。卸料压缩机抽取液氨储罐中的氨气，经压缩后将槽车的液氨推挤入液氨储罐中。氨卸料压缩机采用往复式无油空压机，吸气压力:1.4MPa;排气压力:2.0MPa,排气量:60Nm3/h,电机功率:18.5kW,电压380V（防爆电机）1.1.2液氨储罐液氨储罐容量，按照锅炉BMCR工况，在设计条件下，每天运行24小时，连续运行7天的消耗量考虑。储槽上安装有超流阀、逆止阀、紧急关断阀和安全阀为储槽液氨泄漏保护所用。储槽还装有温度计、压力表、液位计、高液位报警仪和相应的变送器将信号送到脱硝控制系统，当储槽内温度或压力高时报警。储槽有防太阳辐射措施，四周安装有工业水喷淋管线及喷嘴，当储槽槽体温度过高时自动淋水装置启动，对槽体自动喷淋减温；当有微量氨气泄露时也可启动自动淋水装置，对氨气进行吸收，控制氨气污染。1.1.3液氨蒸发器液氨蒸发所需要的热量采用蒸汽加热来提供热量。蒸发槽上装有压力控制阀将氨气压力控制在一定范围，当出口压力达到过高时，则切断液氨进料。在氨气出口管线上装有温度检测器，当温度过低时切断液...
