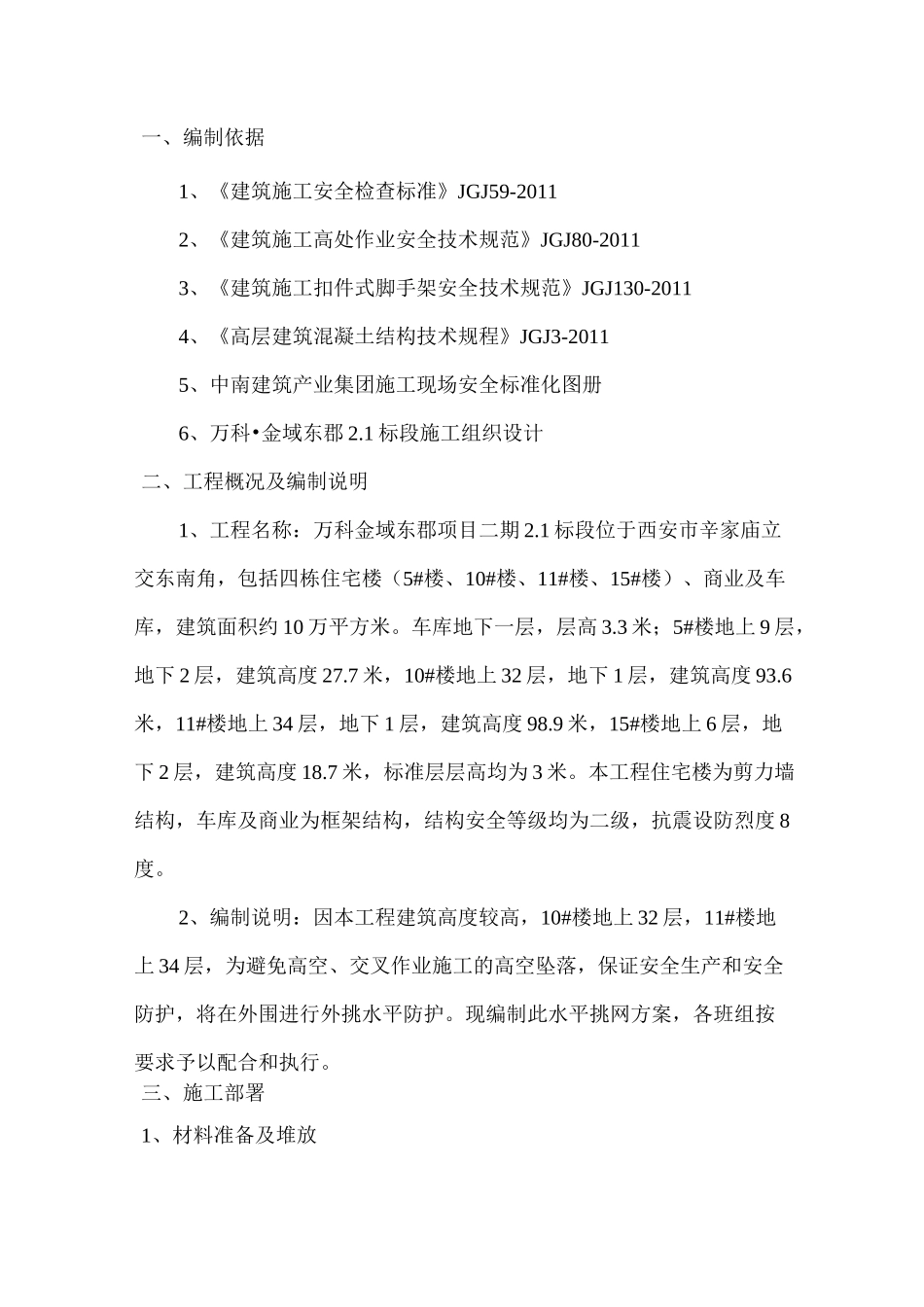

外挑水平防护方案编制审核审批2018年月1.编制依据2.工程概况及编制说明3.施工部署3.1材料准备及堆放3.2技术准备3.3施工准备4.水平防护网架搭设4.1现场布置原则4.2外挑水平防护网搭设示意图4.3搭设要求及方法5.安全使用原则6.安全拆除原则7.文明施工及环境保护措施7.1安全文明施工措施7.2环境保护措施一、编制依据1、《建筑施工安全检查标准》JGJ59-20112、《建筑施工高处作业安全技术规范》JGJ80-20113、《建筑施工扣件式脚手架安全技术规范》JGJ130-20114、《高层建筑混凝土结构技术规程》JGJ3-20115、中南建筑产业集团施工现场安全标准化图册6、万科•金域东郡2.1标段施工组织设计二、工程概况及编制说明1、工程名称：万科金域东郡项目二期2.1标段位于西安市辛家庙立交东南角，包括四栋住宅楼（5#楼、10#楼、11#楼、15#楼）、商业及车库，建筑面积约10万平方米。车库地下一层，层高3.3米；5#楼地上9层，地下2层，建筑高度27.7米，10#楼地上32层，地下1层，建筑高度93.6米，11#楼地上34层，地下1层，建筑高度98.9米，15#楼地上6层，地下2层，建筑高度18.7米，标准层层高均为3米。本工程住宅楼为剪力墙结构，车库及商业为框架结构，结构安全等级均为二级，抗震设防烈度8度。2、编制说明：因本工程建筑高度较高，10#楼地上32层，11#楼地上34层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。现编制此水平挑网方案，各班组按要求予以配合和执行。三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。水平防护网的钢管主要为6米钢管，规格①48mmX3.0mm，其质量符合现行国家标准GB/T3091-2011规定。安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。2、技术准备认真熟悉图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。所有架子工必须具备《特种作业操作证》。3、施工准备将大模板外挂架、防护架提升完毕，主体结构施工至八层以上。楼层临边防护按要求搭设到位。清除搭设场地楼层的杂物。钢管、安全网等所需搭设材料准备齐全，并堆放整齐。四、水平防护网架搭设1、外挑水平网架设计本工程结构及装修阶段均采用外爬式钢管双排脚手架。外挑水平架设计，根据本工程具体的实际施工情况和出于安全角度要求考虑。本建筑10#楼主体结构3层至32层层髙均为2.9m,11#楼主体结构1层至34层层髙均为2.9m。外挑水平防护架安全平网确定在标准层顶部交圈设一道三层挑网，位置沿建筑边沿搭设5m长的水平挑网架，外挑水平防护架上满铺长为5m三层防护安全网（即两层新型阻燃型大眼网，上方叠加一层阻燃性密目网）。以后每隔六层设置一道3米宽安全挑网（两层阻燃型大眼网）冬季施工时取掉面层安全密目网，已防止积雪荷载。三层挑网（两层黃眼网，上方宿目网）5咖预留套僭间距（15（X）-2000）斗辭加钢管扣件连接外挑水平防护网架图示意图2、外挑水平防护架施工2.1悬挑水平防护搭设时利用提前在本层剪力墙预埋PVC套管，间距根据楼栋平面布置图进行设置。2.2防护挑网架搭设时，将一根平挑6m通长钢管一端用扣件固定在楼层上，另一端向外平挑（外端稍微上翘，以30°为宜），每隔2~3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺安全平网，做钢管固定受力支座，架子要与墙体可靠拉结，防止钢管滑脱。搭设固定悬挑水平防护架子管，使四周连成整体。2.3、安全挑网需铺设首层挑网设置三层安全网（上面铺设一层阻燃型密目式安全网，下面铺设两层阻燃型大眼网）。每隔六层设置的3米挑网设置两层安全网（铺设两层阻燃型大眼网）。2.4、搭设期间架子工必须佩戴好安全防护用品，否则禁止施工作业。2.5、搭设顺序：穿水平挑杆-固定水平挑杆-搭水平横杆和下部斜撑f搭外立面拦杆【―铺水平防护和拆下部斜f刷拦杆油柒f挂拦杆立网……悬挑水平防...
