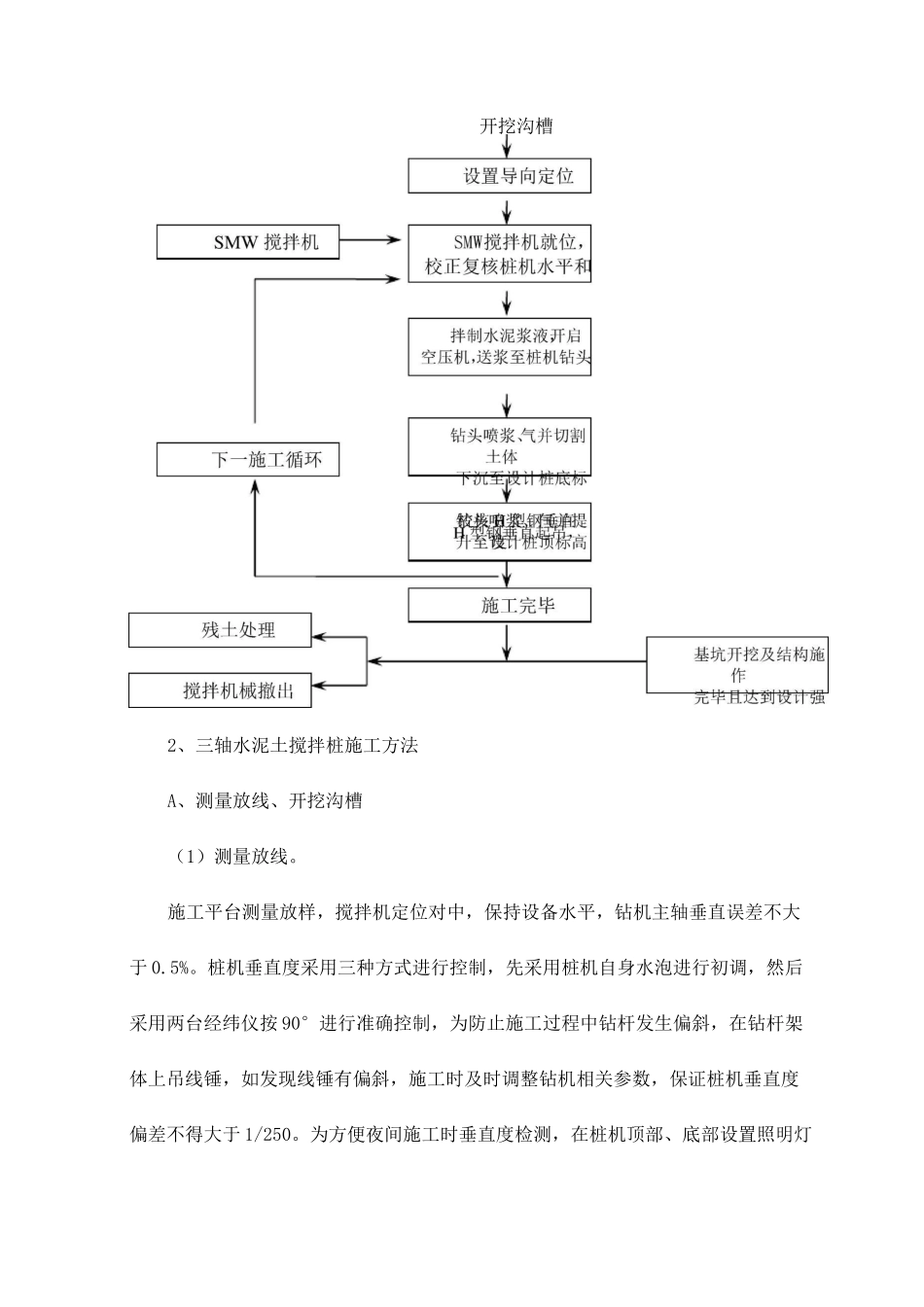

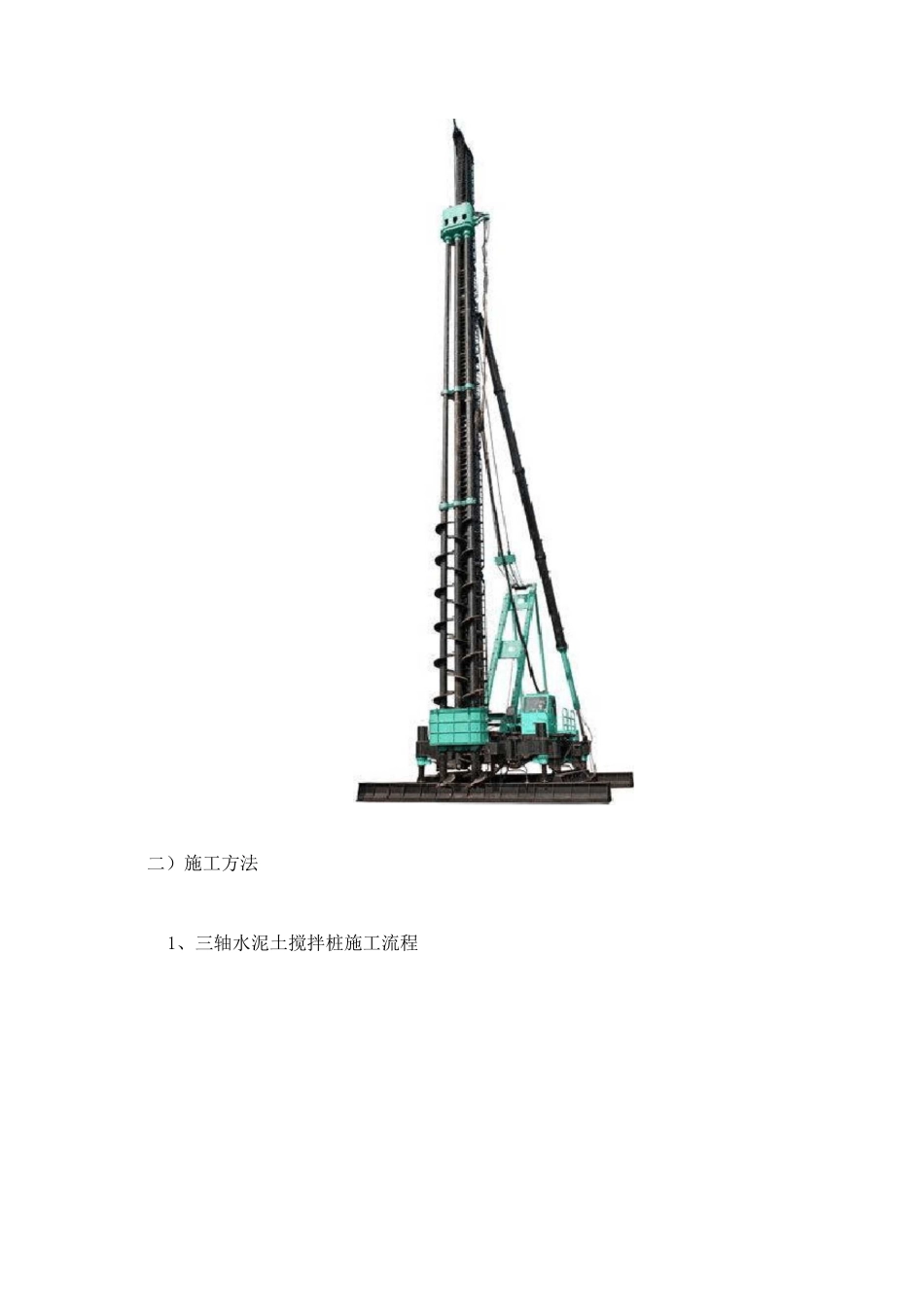

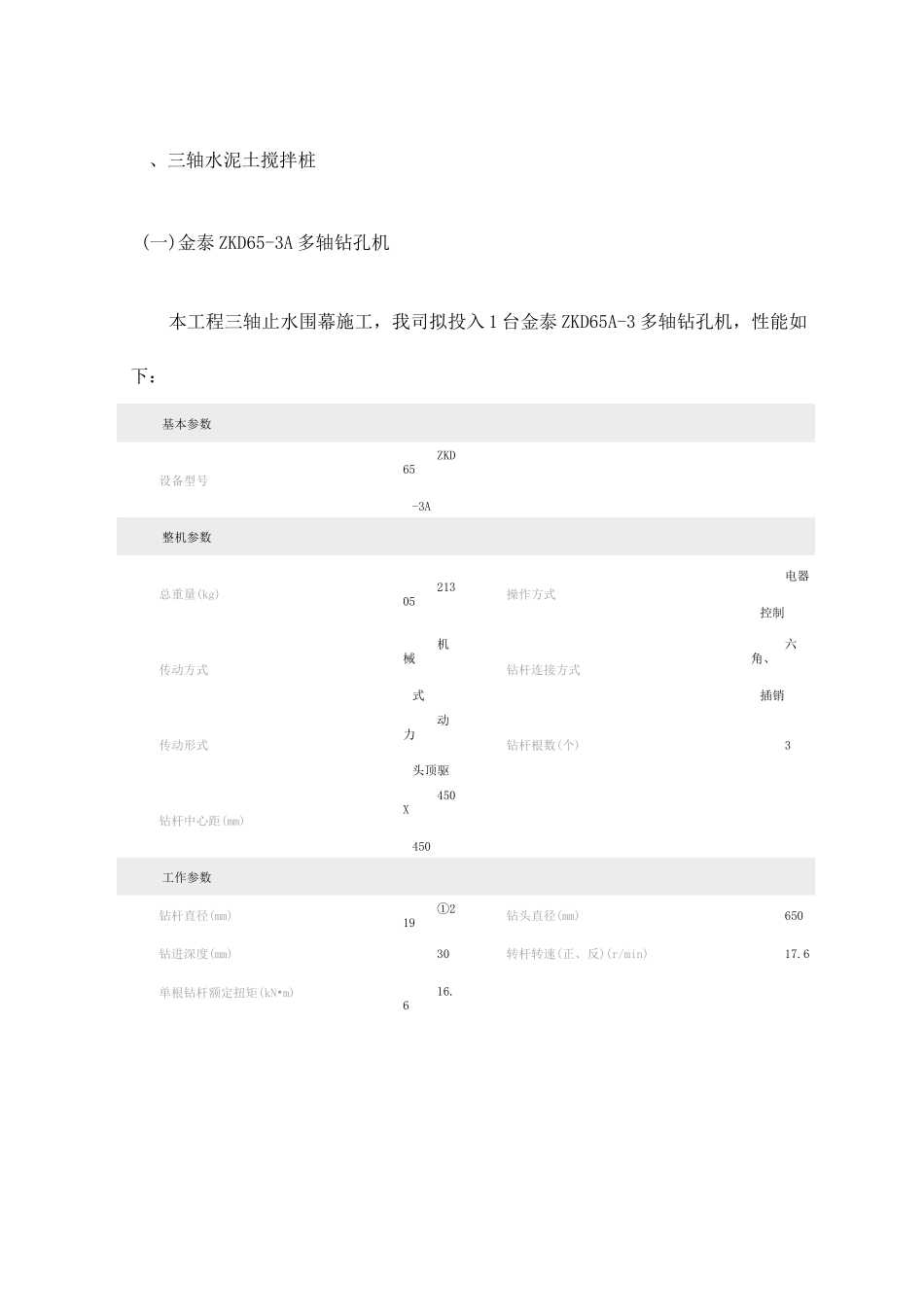

、三轴水泥土搅拌桩(一)金泰ZKD65-3A多轴钻孔机本工程三轴止水围幕施工,我司拟投入1台金泰ZKD65A-3多轴钻孔机,性能如下:基本参数设备型号ZKD65-3A整机参数总重量(kg)21305操作方式电器控制传动方式机械式钻杆连接方式六角、插销传动形式动力头顶驱钻杆根数(个)3钻杆中心距(mm)450X450工作参数钻杆直径(mm)①219钻头直径(mm)650钻进深度(mm)30转杆转速(正、反)(r/min)17.6单根钻杆额定扭矩(kN•m)16.6二)施工方法1、三轴水泥土搅拌桩施工流程开挖沟槽2、三轴水泥土搅拌桩施工方法A、测量放线、开挖沟槽(1)测量放线。施工平台测量放样,搅拌机定位对中,保持设备水平,钻机主轴垂直误差不大于0.5%。桩机垂直度采用三种方式进行控制,先采用桩机自身水泡进行初调,然后采用两台经纬仪按90°进行准确控制,为防止施工过程中钻杆发生偏斜,在钻杆架体上吊线锤,如发现线锤有偏斜,施工时及时调整钻机相关参数,保证桩机垂直度偏差不得大于1/250。为方便夜间施工时垂直度检测,在桩机顶部、底部设置照明灯具。(2)开挖沟槽。根据放样出的搅拌桩中心线,挖掘机沿中心线放线开挖工作沟槽,沟槽宽度为1m,深度为1.0m〜2.0m之间。B、路面处理,桩机就位(1)路面处理先用挖机挖除预计行走路面表层浮土,用现场挖机来回碾压。并铺设钢板,保证行走路面的平整度。机身行走时,先进行机身调平,保证行进过程中机身平稳,桩架垂直。大船或小船提起行走时,提起高度不大于5cm,确保出现地面下沉时,能迅速着地起支撑作用。(2)桩机就位统一指挥桩机就位,移动前看清上、下、左、右各方面情况,发现有障碍物应及时清除,移动结束后检查定位情况并及时纠正,桩机应平稳、平正。施工前应用水平尺将平台调平,并调直机架,确保机架垂直度不小于1/250.C、三轴搅拌桩孔定位搅拌桩机上的2根吊锥线距钻杆中心线为600mm〜1200mm,导沟开挖好后,在沟漕中心线向外600mm〜1200mm处用固定物做出标记,并在固定物上标记好每幅桩的中心点。这样,桩机吊锥线对准定标记,即完成孔位定位。D、制备水泥浆液及浆液注入在施工现场布设水泥浆搅拌系统(自动搅拌站),附近安置水泥罐,在开机前按要求进行水泥浆液的搅制。将配制好的水泥浆送入贮浆桶内备用。水泥浆配制好后,停滞时间不得超过2小时,搭接施工的相邻搅拌桩施工间隔不得超过12小时(初凝时间)。注浆时通过2台注浆泵2条管路注入。注浆流量:145L/min/台。E、搅拌下沉启动电动机,开启空压机根据土质情况按计算速率,按照不大于1/min的下钻速度,放松卷扬机使搅拌头自上而下切土、搅拌、下沉,直到钻头下沉钻进至设定标高。F、反转提升搅拌钻杆反转,按照不大于2m/min的提升速度,喷浆,在提升过程中,根据钻杆加接次数的不同,搅拌桩的提升过程并是连续的搅拌提升。当搅拌钻头提升到离地面50cm处或桩顶设计标高后,关闭灰浆泵。此时单幅搅拌桩的搅拌施工结束,按照施工顺序可以移动桩机到下一幅桩位进行施工。G、置换渣土处理产生的置换土集聚在导槽内,固结后采用自卸式土方车装运出场。3、施工顺序三轴搅拌桩施工顺序为桩机就位f喷浆、喷气下钻至桩底标高f喷浆提升至桩顶标高。4、成桩搅拌速度及注浆控制(1)喷浆搅拌速度值如下:序号底层高度喷搅方式备注1地面至-2.70m钻头由地面以自由速度下沉至区域(1.5m)-2.70m处(钻机电流不大于120A)。2-2.70m至-16.9m区域(14.20m)钻头由2.70m处以0.5m1.0m/min下沉至-16.9m处。2)对于地质不良或暗浜处不成型且强度不够采取的措施号不良部位采取措施备注1局部不成型钻头由地面以1m/min喷搅速度下沉至不良地质处,而后又以0.5m/min喷搅速度下沉至桩底,复搅1分钟后再以0.5m/min搅拌速度提升至桩顶标咼。具体见《三轴搅拌钻机钻进搅拌关系图》5、应急措施5.1停电处理1)在没有接到任何通知、突然发生停电的情况下,值班员应立即到工程部报告确认是内部故障停电还是外部停电。若系内部故障停电,应立即通知专门电工查找原因采取措施,防止故障扩大;若系外部停电,一方面要防止突然来电引发事故,一方面致甲方查询停电情况,了解何时恢复供电,并将了解的情况通知项目领导。2)如属于内部故障停电,值班...
