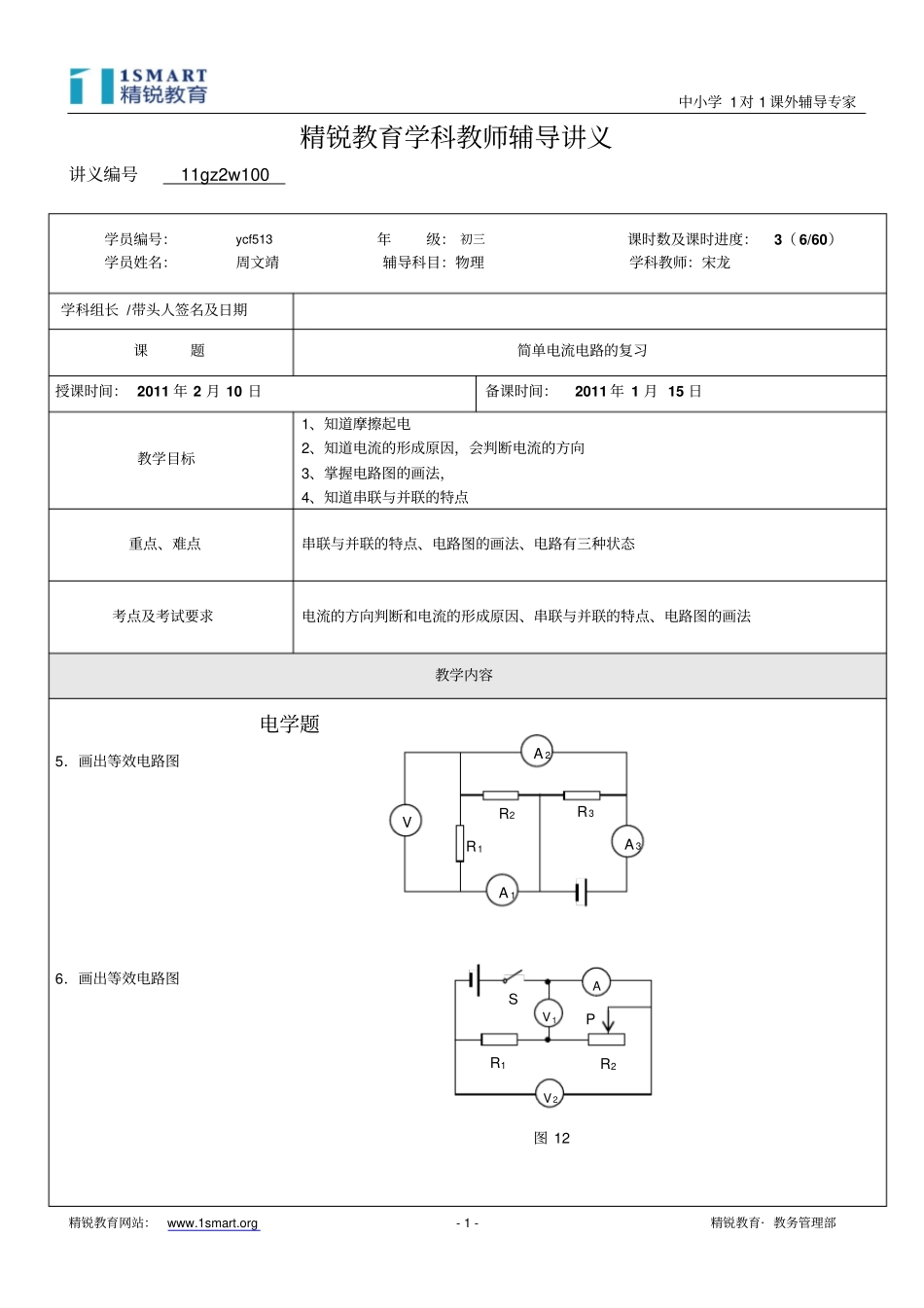

中小学1对1课外辅导专家精锐教育网站：www.1smart.org-1-精锐教育·教务管理部A1A3VA2R1R2R3精锐教育学科教师辅导讲义讲义编号11gz2w100学员编号：ycf513年级：初三课时数及课时进度：3（6/60）学员姓名：周文靖辅导科目：物理学科教师：宋龙学科组长/带头人签名及日期课题简单电流电路的复习授课时间：2011年2月10日备课时间：2011年1月15日教学目标1、知道摩擦起电2、知道电流的形成原因，会判断电流的方向3、掌握电路图的画法，4、知道串联与并联的特点重点、难点串联与并联的特点、电路图的画法、电路有三种状态考点及考试要求电流的方向判断和电流的形成原因、串联与并联的特点、电路图的画法教学内容电学题5．画出等效电路图6．画出等效电路图V2V1AR1R2PS图12中小学1对1课外辅导专家精锐教育网站：www.1smart.org-2-精锐教育·教务管理部8．当闭合开关S0、S1，断开开关S2时当闭合开关S2，断开开关S0、S1时9．当S1、、S2均闭合且滑片P滑到a端时当S1、S2均断开且滑片P在a端时14．当闭合开关S1，断开开关S2和S3，当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时15．当S1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时16．只闭合开关3S，滑动变阻器的滑片P在最左端时只断开开关1S，滑片P移至最右端时只闭合开关1S，滑片P在最右端时SVAL1L2S0S1S2R3R4图39图23aVA1A2S1S2R2R1Lb中小学1对1课外辅导专家精锐教育网站：www.1smart.org-3-精锐教育·教务管理部图251．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时2．当滑动变阻器的滑片P在B端，只闭合S2时滑片P在B端，开关都断开时当滑片在A端，只闭合S1时中小学1对1课外辅导专家精锐教育网站：www.1smart.org-4-精锐教育·教务管理部1．如图所示，电源电压不变，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比；（2）R0与Rab的比值。2．如图所示，电源电压不变，电灯L的电阻不变。开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比（2）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少？2．如图17所示电路，电源电压保持不变。当开关S闭合与断开时电压表V1的示数之比为3：2，电压表V2的示数之比为9：10。已知电阻R2=4。求：电阻R1和电阻R3的阻值。图17acb中小学1对1课外辅导专家精锐教育网站：www.1smart.org-5-精锐教育·教务管理部4．如图19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1两端的电压1.2V。已知U1：U1′=4：7，U2：U2′=2：1，R2=12。（1）求R1的阻值；（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。5．在图20所示的电路中，电源两端电压保持不变。只闭合开关S1，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I2。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表A的示数为I3。已知滑动变阻器最大电阻值为10，U1＝23U1，U2＝21U2，I3＝0.4A。求：⑴电阻R1、R3；⑵电流I2。7．如图所示，当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数之比为1：2,并且滑动变阻器前后两次消耗的功率之比为25：1。求：1）两次电路中电流之比2）滑动变阻器前后两次的电阻之比3）R0与滑动变阻器第一次接入电路的电阻之比S1S2S3R2R1R3V1V2A图19ABP图20中小学1对1课外辅导专家精锐教育网站：www.1smart.org-6-精锐教育·教务管理部8．如图，R0为5欧，当滑片P由某一位置滑到...
