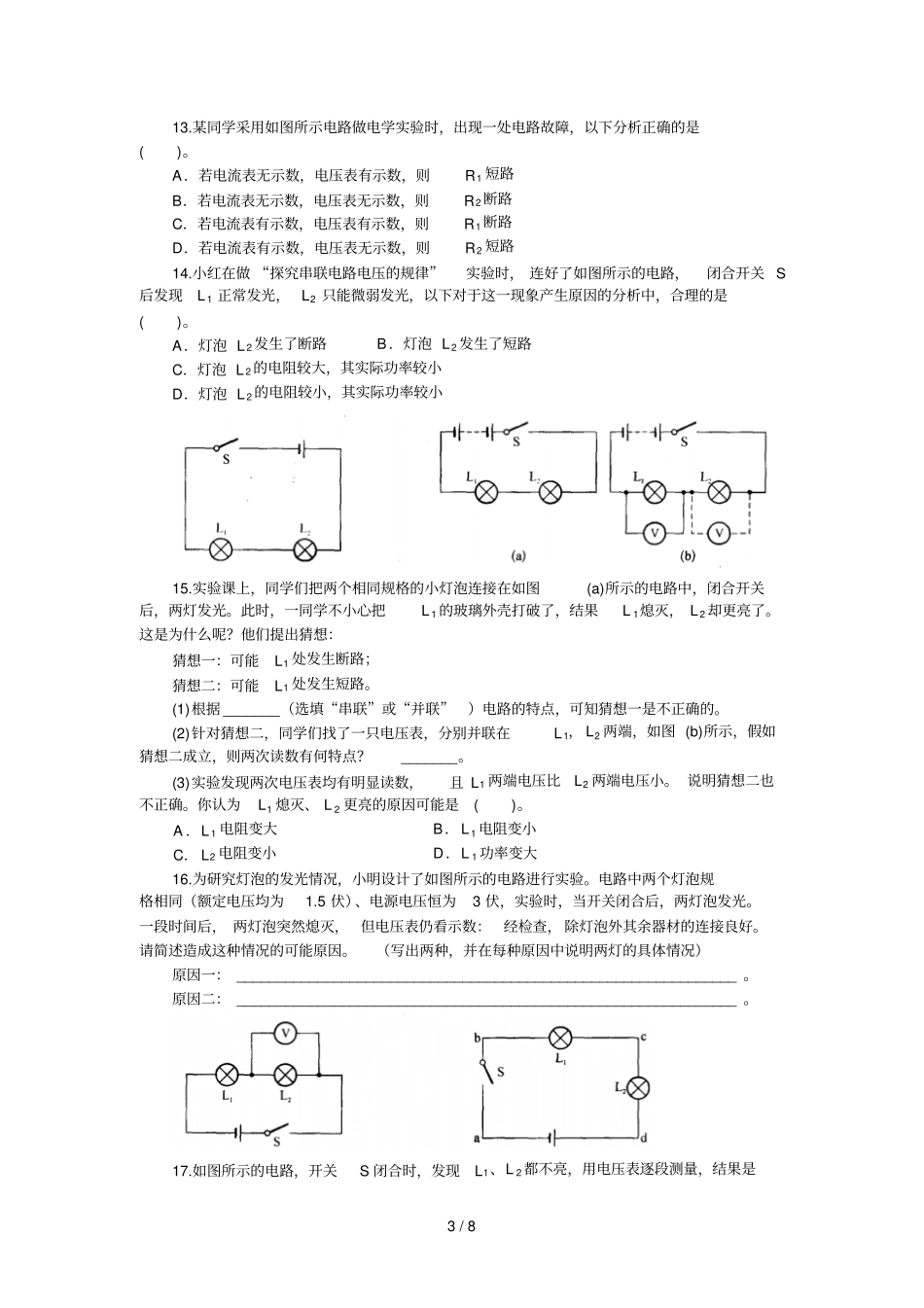

1/8故障电路1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_______。2．在图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．在图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是()。A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是()。A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后()。A．电流表、电压表均损坏B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏2/87．在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。由这一现象可以判断电路的故障是()。A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路9．如图所示的电路，电源电压不变，闭合开关S．灯L1和L2均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数不变，出现这一现象的原因可能是()。A．L1短路B．L1断路C．L2短路D．L2断路10.如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，但过一段时间，小灯泡L1发生断路，这时电流表的示数_______，电压表的示数_______。（选填“变大”、“变小”或“不变”）11.按如图(a)所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图(b)所示，造成这一现象的原因是()。A．可能L1断路B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V1和V2所选量程不相同，电路各处完好12.如图所示，闭合开关S时，小灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是()。A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路3/813.某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是()。A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路14.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是()。A．灯泡L2发生了断路B．灯泡L2发生了短路C．灯泡L2的电阻较大，其实际功率较小D．灯泡L2的电阻较小，其实际功率较小15.实验课上，同学们把两个相同规格的小灯泡连接在如图(a)所示的电路中，闭合开关后，两灯发光。此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：猜想一：可能L1处发生断路；猜想二：可能L1处发生短路。(1)根据_______（选填“串联”或“并联”）电路的特点，可知猜想一是不正确的。(2)针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图(b)所示，假如猜想二成立，则两次读数有何特点？_______。(3)实验发现两次电压表均有明显读数，且L1两端电压...
