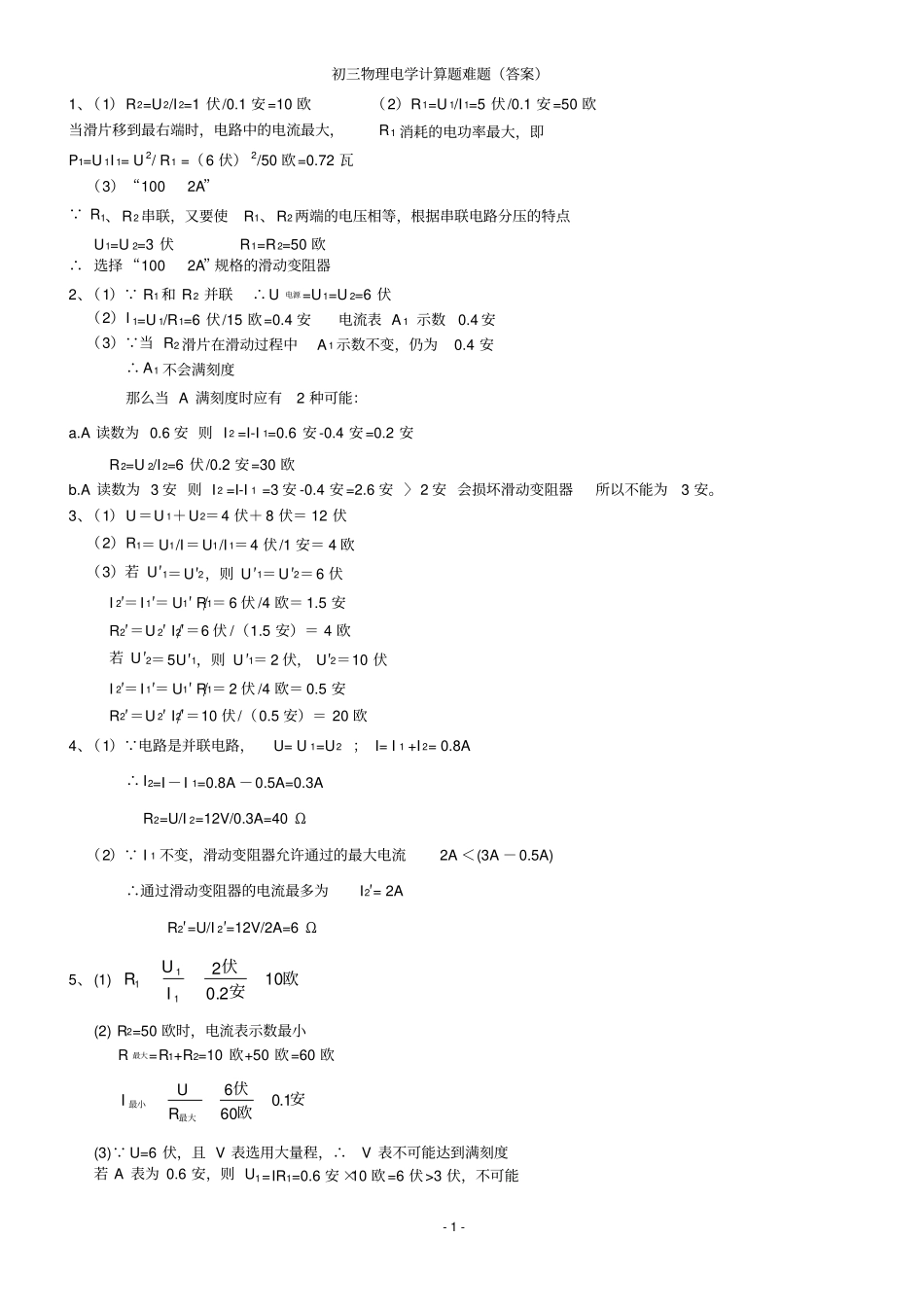

-1-初三物理电学计算题难题（答案）1、（1）R2=U2/I2=1伏/0.1安=10欧（2）R1=U1/I1=5伏/0.1安=50欧当滑片移到最右端时，电路中的电流最大，R1消耗的电功率最大，即P1=U1I1=U2/R1=（6伏）2/50欧=0.72瓦（3）“1002A” R1、R2串联，又要使R1、R2两端的电压相等，根据串联电路分压的特点U1=U2=3伏R1=R2=50欧∴选择“1002A”规格的滑动变阻器2、（1） R1和R2并联∴U电源=U1=U2=6伏（2）I1=U1/R1=6伏/15欧=0.4安电流表A1示数0.4安（3） 当R2滑片在滑动过程中A1示数不变，仍为0.4安∴A1不会满刻度那么当A满刻度时应有2种可能：a.A读数为0.6安则I2=I-I1=0.6安-0.4安=0.2安R2=U2/I2=6伏/0.2安=30欧b.A读数为3安则I2=I-I1=3安-0.4安=2.6安〉2安会损坏滑动变阻器所以不能为3安。3、（1）U＝U1＋U2＝4伏＋8伏＝12伏（2）R1＝U1/I＝U1/I1＝4伏/1安＝4欧（3）若U′1＝U′2，则U′1＝U′2＝6伏I2′＝I1′＝U1′/R1＝6伏/4欧＝1.5安R2′＝U2′/I2′＝6伏/（1.5安）＝4欧若U′2＝5U′1，则U′1＝2伏，U′2＝10伏I2′＝I1′＝U1′/R1＝2伏/4欧＝0.5安R2′＝U2′/I2′＝10伏/（0.5安）＝20欧4、（1） 电路是并联电路，U=U1=U2；I=I1+I2=0.8A∴I2=I－I1=0.8A－0.5A=0.3AR2=U/I2=12V/0.3A=40Ω（2） I1不变，滑动变阻器允许通过的最大电流2A＜(3A－0.5A)∴通过滑动变阻器的电流最多为I2′=2AR2′=U/I2′=12V/2A=6Ω5、(1)欧安伏102.02111IUR(2)R2=50欧时，电流表示数最小R最大=R1+R2=10欧+50欧=60欧安欧伏最大最小1.0606RUI(3) U=6伏，且V表选用大量程，∴V表不可能达到满刻度若A表为0.6安，则U1=IR1=0.6安×10欧=6伏>3伏，不可能-2-V1表为满刻度时，U1=3伏安欧伏3.0103111RUII欧安伏203.06IUR6、（1）I！＝0.3AI2＝I－I1＝0.5安－0.3安＝0.2安R2＝U/I2＝12伏/0.2安＝60欧（2）电流表A1的示数不变为0.3安I2′＝U/R2＝12伏/100欧＝0.12安I′＝I！＋I2′＝0.3安＋0.12安＝0.42安（3）I最大＝0.6AI2最大＝I最大－I1＝0.6安－0.3安＝0.3安R2最小＝U/I2最大＝12伏/0.3安＝40欧7、略8、9、（1）I1＝U/R1＝6伏/50欧＝0.12安（2）I2＝I－I1＝0.52安－0.12安＝0.4安R2＝U/I2＝6伏/0.4安＝15欧（3）右①30欧②I1＝U/R1＝6伏/30欧＝0.2安I2＝U/R2＝6伏/20欧＝0.3安I2/I＝I2/（I1＋I2）＝0.3安/（0.2安＋0.3安）＝3/510、-3-11、12、13、14、①I1＝U1/R1＝6伏/6欧＝1安②P1＝U1I1＝6伏1安＝6瓦③电路电流最大为2安，R总＝R1+R2小＝U/I大＝18伏/2安＝9欧R2小＝R总－R1＝9欧－6欧＝3欧R2两端最大电压为15伏，此时R1两端电压最小为3伏，电路最小电流I小＝U1小/R1＝3伏/6欧＝0.5安R2大＝U/I小＝15伏/0.5安＝30欧滑动变阻器R2连入电路的阻值范围：3欧~30欧。-4-15、16、①U1＝I1R1＝0.5安×10欧＝5伏②U2＝U－U1＝7.5伏－5伏＝2.5伏R2＝U2/I2＝2.5伏/0.5安＝5欧③2.5欧－6.6欧17、⑴I=U1/R1=4伏/20欧=0.2安（电流表A的示数）⑵U2=IR2=0.2安×10欧=2伏；U2=U1+U2=4伏+2伏=6伏（电压表V的示数）⑶使二个电压表的指针偏离零刻度线的角度相同，由于电压表V的示数6伏是电源电压，是保持不变的，所以电压表V1的示数可能为1.2伏或6伏。当U1=1.2伏时，I=U1/R1=1.2伏/20欧=0.06安，滑动变阻器连入电路中的电阻为R2=U2/I=4.8伏/0.06安=80欧，不符题意，舍去。当U1=6伏时，滑动变阻器连入电路中的电阻为0欧，则电路中的总电阻为20欧。18、（1）U1＝IR1＝0.5安×22欧=11伏（2）R2＝U2/I2＝（U－U1）/I＝（12伏－11伏）/0.5安＝2欧（3）①能；电流表量程为0~0.6安：由I最大＝0.6安，R最小＝12伏/0.6安＝20欧，R滑小＝20欧－16欧＝4欧；由U滑大＝3伏，U1＝U－U滑大＝12伏－3伏＝9伏，I＝U1/R0＝9伏/16欧≈0.563安，R滑大＝U滑大/I＝3伏/0.563安≈5.33欧，所以，滑动变阻器使用范围：4~5.33欧。②R0的取值范围为15~20欧。19、（1）R1＝U1/I1＝2伏/0.2安＝10欧（2）U2＝U－U1＝12伏－2伏＝10伏W2＝U2I2t＝10伏×0.2安×10秒＝20焦（3）有可能①V1选用大量程，示数为12伏，则R2等于零②V1选用小量程，示数为2.4伏，则R2′U2′＝U－U1′＝12伏－2.4伏＝9.6伏I1′＝U1′/R1＝2.4伏/10欧＝0.24安R2′＝U2′/I2′＝9.6伏/0.24安＝40欧20...
