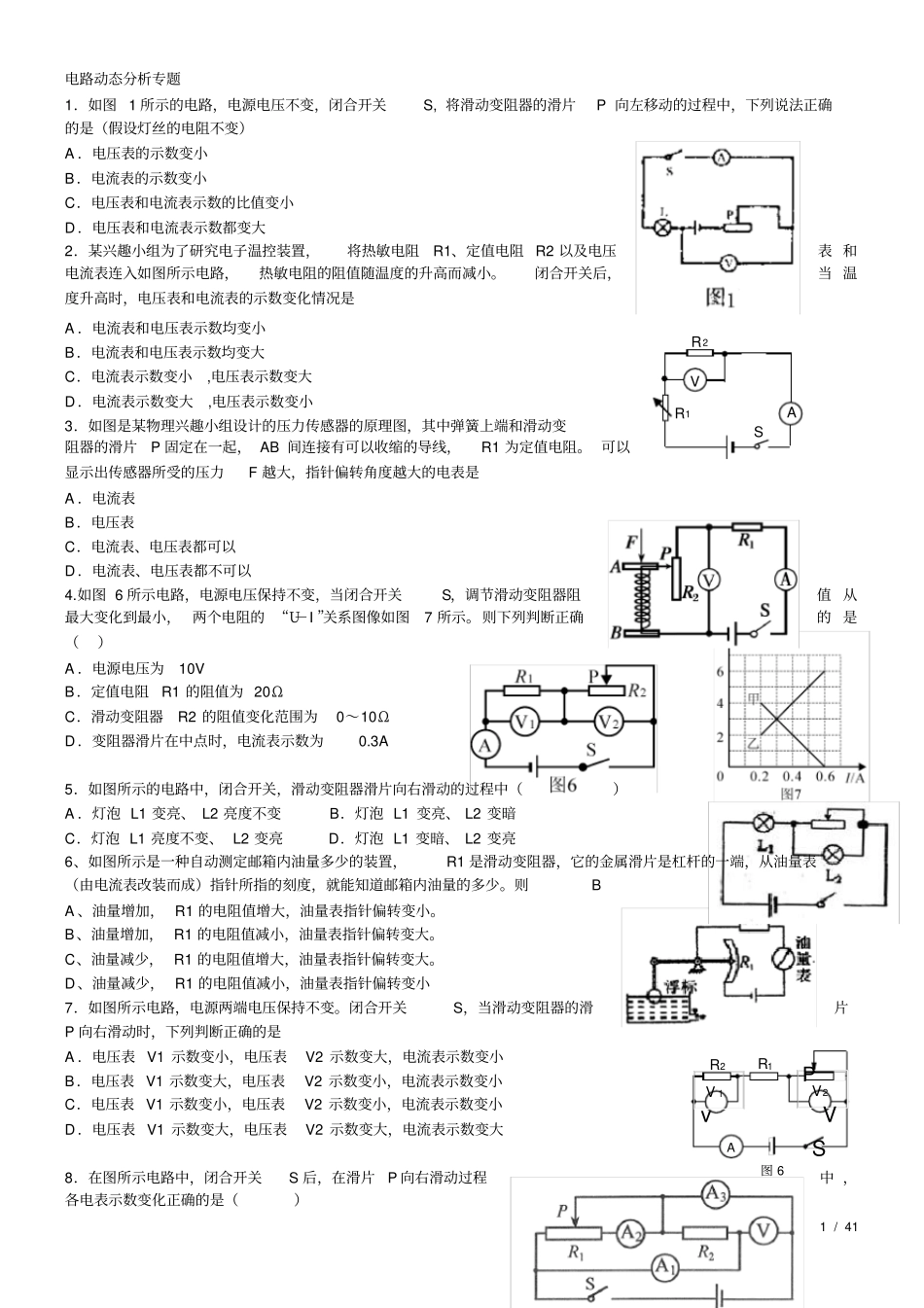

1/41电路动态分析专题1．如图1所示的电路，电源电压不变，闭合开关S,将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A．电压表的示数变小B．电流表的示数变小C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1变亮、L2亮度不变B．灯泡L1变亮、L2变暗C．灯泡L1亮度不变、L2变亮D．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则BA、油量增加，R1的电阻值增大，油量表指针偏转变小。B、油量增加，R1的电阻值减小，油量表指针偏转变大。C、油量减少，R1的电阻值增大，油量表指针偏转变大。D、油量减少，R1的电阻值减小，油量表指针偏转变小7．如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大8．在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）图6ASR1vPVR2R2AVR1SV1V22/42A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大10.如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（）A．电压表的示数变大，灯L变亮B.电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D.电压表的示数变小，灯L变亮11．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则A．通过灯L的电流变小，变阻器两端的电压变小B．通过灯L的电流变大，变阻器两端的电压变大C．灯L两端的电压变小，通过变阻器的电流变小D．灯L两端的电压变大，通过变阻器的电流变小12．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小E．灯L变亮，电压表的示数变大13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是A．甲图的电...
