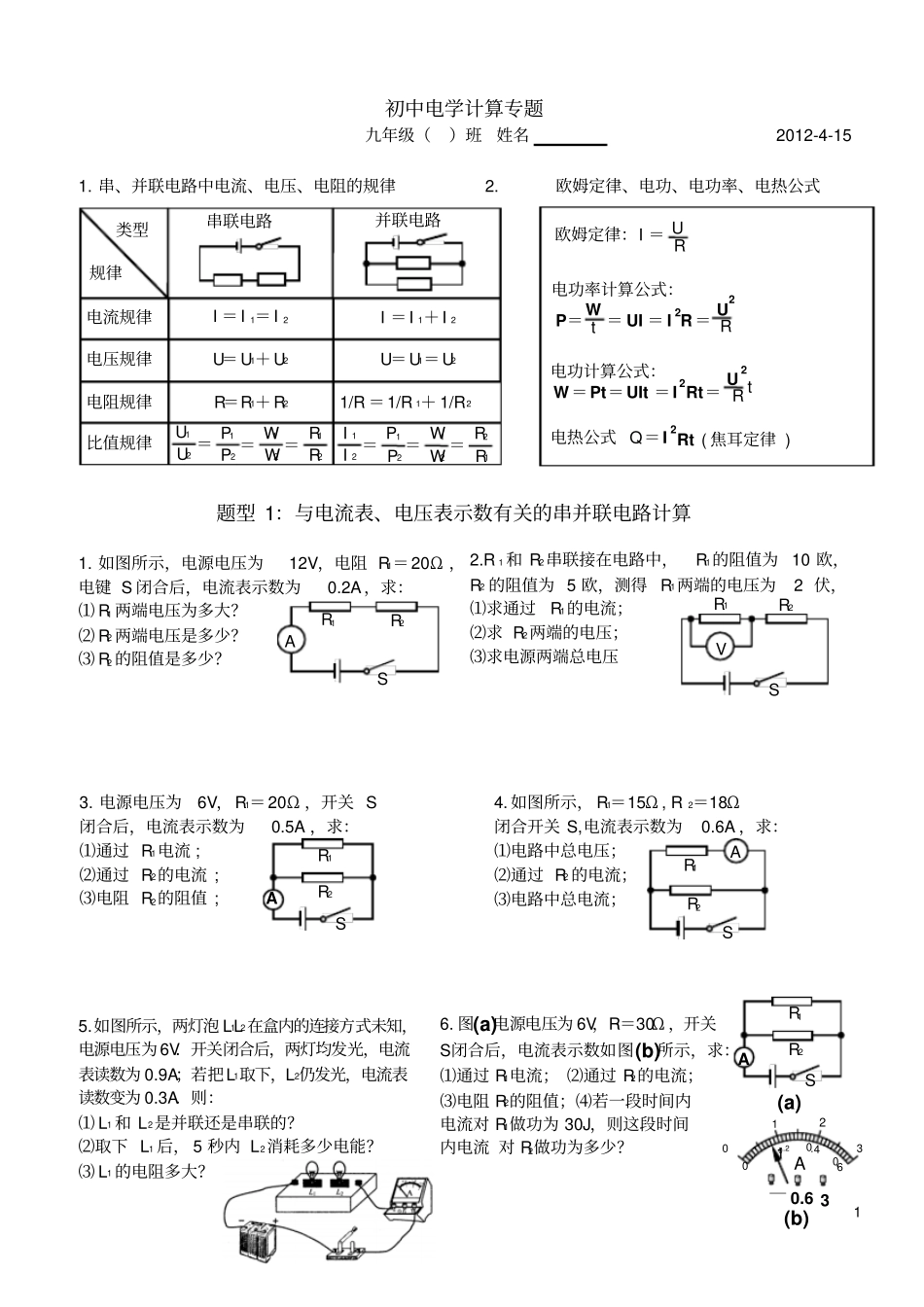

1初中电学计算专题九年级（）班姓名2012-4-151.串、并联电路中电流、电压、电阻的规律2.欧姆定律、电功、电功率、电热公式题型1：与电流表、电压表示数有关的串并联电路计算1.如图所示，电源电压为12V，电阻R1＝20Ω，电键S闭合后，电流表示数为0.2A，求：⑴R1两端电压为多大？⑵R2两端电压是多少？⑶R2的阻值是多少？5.如图所示，两灯泡L1L2在盒内的连接方式未知，电源电压为6V．开关闭合后，两灯均发光，电流表读数为0.9A；若把L1取下，L2仍发光，电流表读数变为0.3A．则：⑴L1和L2是并联还是串联的？⑵取下L1后，5秒内L2消耗多少电能？⑶L1的电阻多大？类型电流规律电压规律电阻规律比值规律I＝I1＝I2U＝U1＋U2R＝R1＋R2I＝I1＋I2U＝U1＝U21/R＝1/R1＋1/R2规律串联电路并联电路U2U1＝＝W2W1P2P1R2R1＝I2I1＝＝W2W1P2P1R1R2＝欧姆定律：RU＝I电功率计算公式：P＝＝UI＝I2R＝tWRU2电功计算公式：W＝Pt＝UIt＝I2Rt＝RU2t电热公式Q＝I2Rt(焦耳定律)AR2R1SR2R1SV2.R1和R2串联接在电路中，R1的阻值为10欧，R2的阻值为5欧，测得R1两端的电压为2伏，⑴求通过R1的电流；⑵求R2两端的电压；⑶求电源两端总电压4.如图所示，R1＝15Ω,R2＝18Ω闭合开关S,电流表示数为0.6A，求：⑴电路中总电压；⑵通过R2的电流；⑶电路中总电流；AR2R1S3.电源电压为6V，R1＝20Ω，开关S闭合后，电流表示数为0.5A，求：⑴通过R1电流;⑵通过R2的电流;⑶电阻R2的阻值;AR2R1S6.图(a)电源电压为6V，R1＝30Ω，开关S闭合后，电流表示数如图(b)所示，求：⑴通过R1电流；⑵通过R2的电流；⑶电阻R2的阻值；⑷若一段时间内电流对R1做功为30J，则这段时间内电流对R2做功为多少？AR2R1S(a)(b)A0011230.20.40.6─0.6326.如图所示，灯泡L1L2都标有“12V12W”字样，当闭合S1、S2，断开S3时，两灯都正常发光，则：⑴灯泡的电阻为多少？⑵电源的电压是多少？⑶当断开S1、S2，闭合S3时，两灯实际消耗的总功率是多少？⑷要提高照明效果，两灯泡应该串联还是并联？为什么？题型2：与开关有关的串并联电路计算1.如图所示，R1＝20Ω，当开关S2闭合时，电流表示数0.3A，S2断开时，电路中的电流强度为0.1A。⑴当开关S2闭合时，请画出其等效电路图；⑵电源电压多大？⑶R2的电阻是多少？⑷S2断开时，电阻R1和R2在1min内消耗的电能之和是多少？3.如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安，求：⑴电源电压；⑵电阻R2的阻值；⑶通电10秒，R1消耗的电能.5.如图所示电路中，电源电压保持不变，R1=6Ω，R2＝12Ω，闭合S1，断开S2，电压表示数3V，闭合S2，断开S1，电压表示数为6V，小灯泡恰好正常发光，求：⑴电源电压是多少？⑵小灯泡的额定功率为多大？题型3：与电表读数有关的串并联电路计算2.如图1所示，电源电压为6V，开关S2闭合和断开时电流表指针都指在相同位置，求：⑴两灯泡的电阻之比；⑵两灯泡的电阻；2.把标有“6V3W”的灯泡与未知电阻R串联接在如图所示的电路中，当S1闭合S2断开电压表示数恰好为6V，当S1、S2同时闭合电压表示数变为8V，求：⑴灯泡的电阻；⑵电源两端电压；⑶未知电阻R的阻值.VS2S1AR1R2S1S2ASR1R24.如图所示，电阻R1为20欧，先闭合S1，电流表示数为0.3安，再闭合S2，电流表示数为0.5安，求：⑴电源电压；⑵电阻R2的阻值；⑶通电10秒，R1消耗的电能.AS1R1R2S2S1S2S3L1L21.如图甲所示，电源电压为6V，把开关S1、S2同时闭合，发现电流表示数为0.3A，电压表示数如图乙所示，求：⑴灯泡与电阻的阻值；⑵灯泡消耗的功率；⑶电阻与灯泡消耗的电能之比AVS1S2甲5101512L1S2S1AL2011230.20.403题型4：与滑动变阻器有关的串并联电路计算1.如图，R1＝10Ω，当滑动变阻器R2的滑片P移到a端时，电流表示数为0.6A，当滑片P移到b端时，电流表示数为0.2A，求：⑴电源的电压⑵滑动变阻器最大阻值⑶当滑片滑动到某位置时，电流表示数为0.4A，此时R2实际消耗的功率5.在右图中所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1和A的示数分别为0.6A和1A．求：⑴电源电压U；⑵变阻器连入电路的阻值R2；⑶若滑片P移到某位置时，发现电流表A的示数为1.2A，求此时电路...
