龙门架升降机施工方案2VIP专享VIP免费

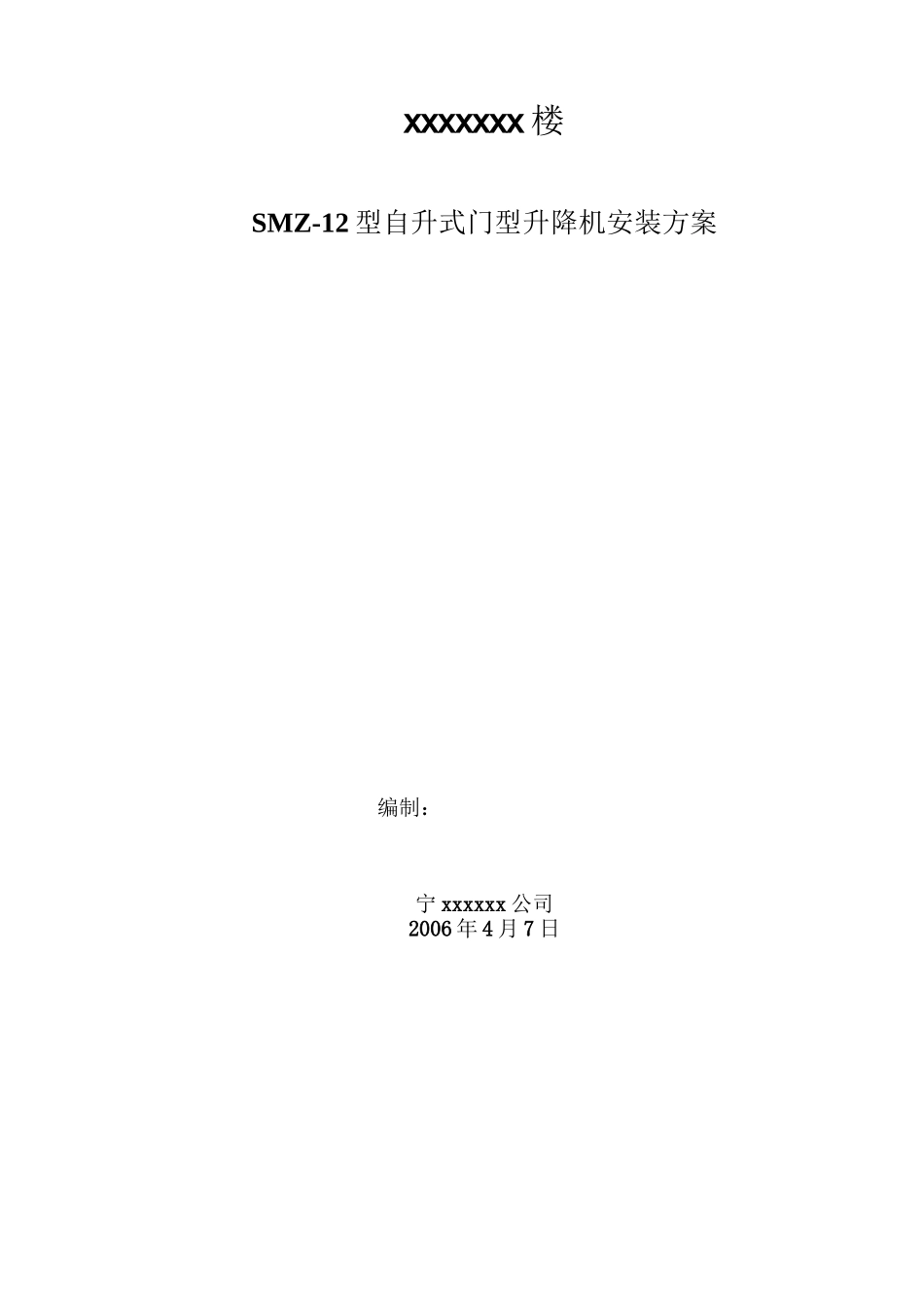

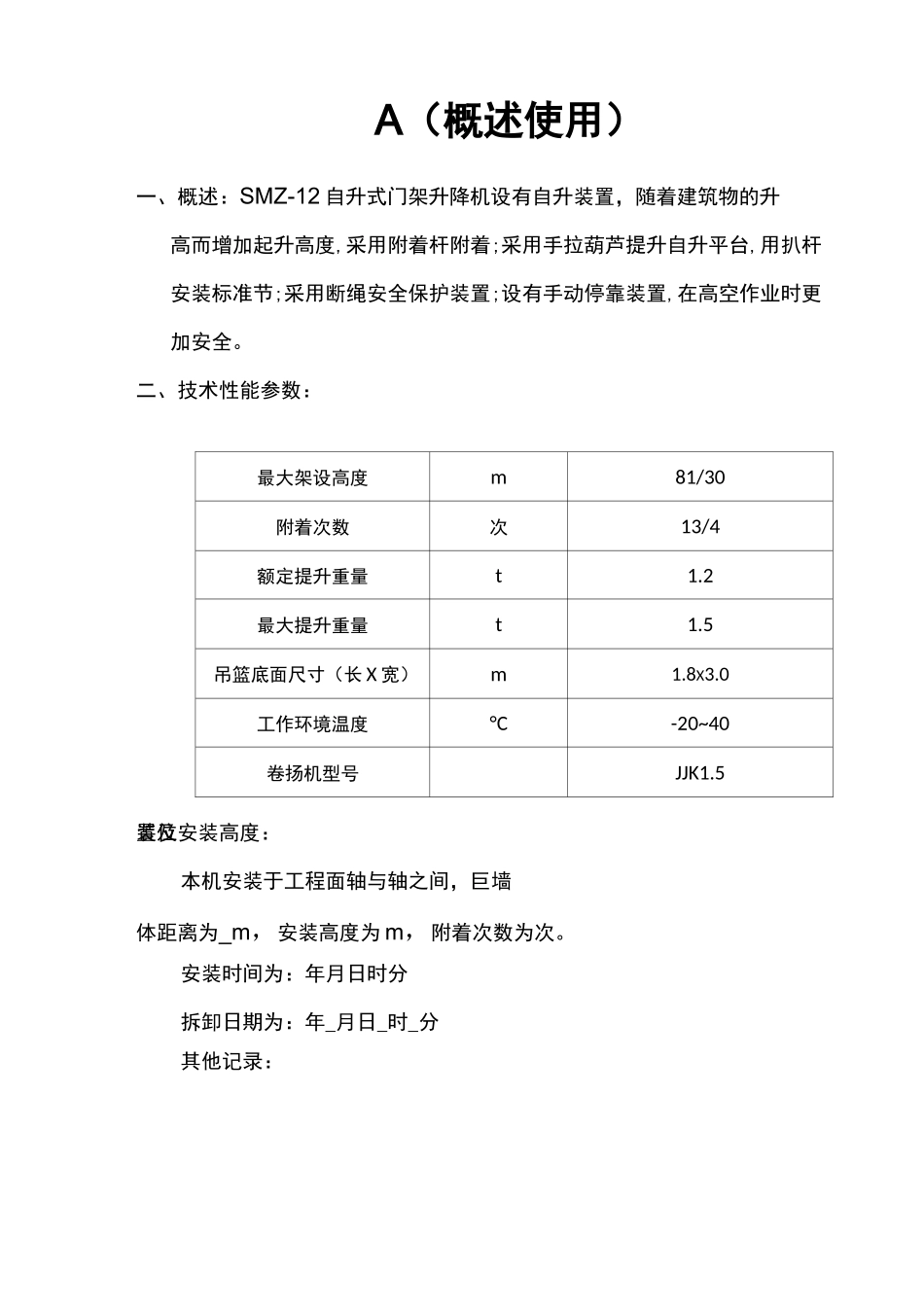

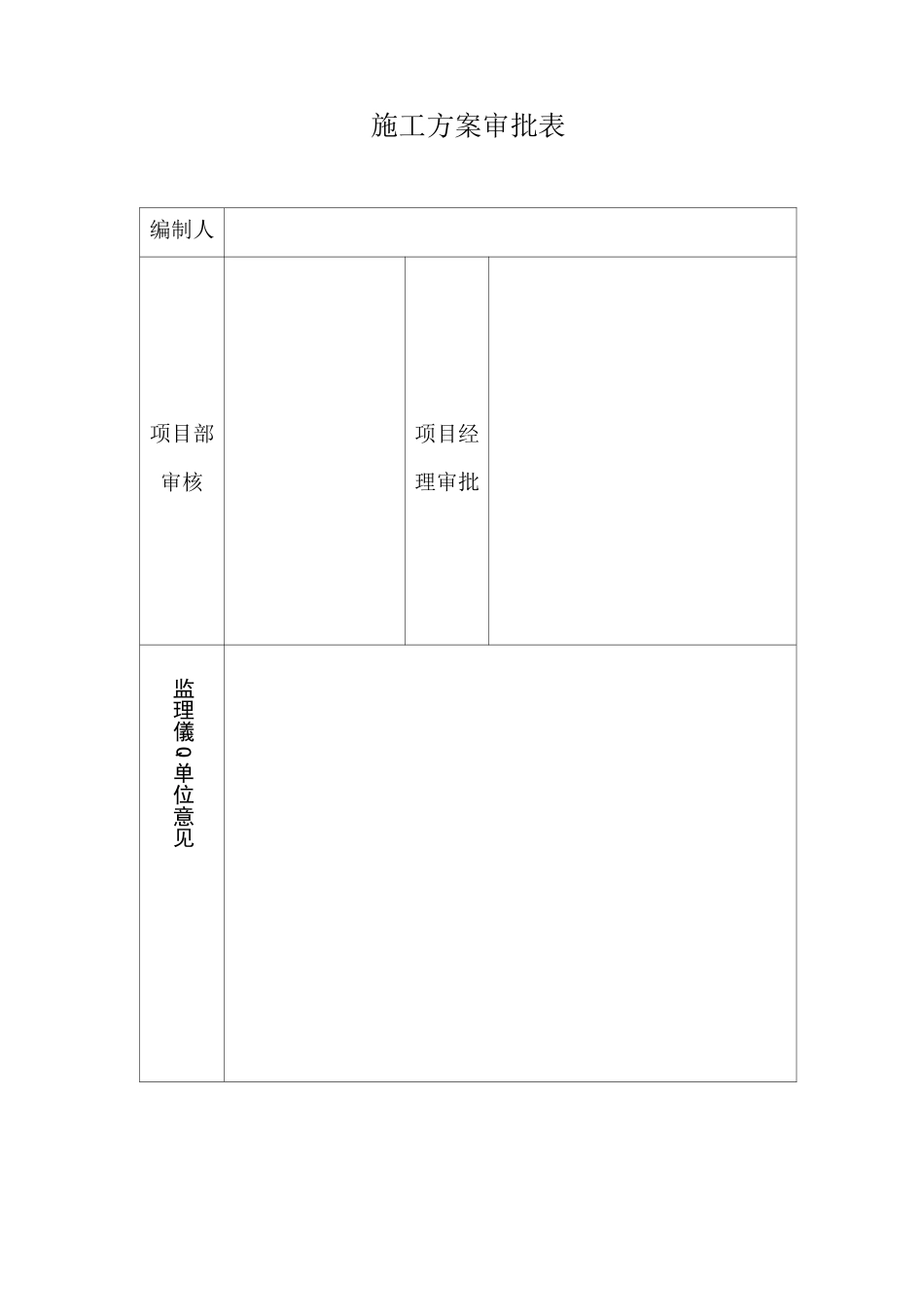

施工方案审批表编制人项目部审核项目经理审批监理儀Q单位意见xxxxxxx楼SMZ-12型自升式门型升降机安装方案编制：宁xxxxxx公司2006年4月7日A（概述使用）一、概述：SMZ-12自升式门架升降机设有自升装置，随着建筑物的升高而增加起升高度,采用附着杆附着;采用手拉葫芦提升自升平台,用扒杆安装标准节;采用断绳安全保护装置;设有手动停靠装置,在高空作业时更加安全。二、技术性能参数：最大架设高度m81/30附着次数次13/4额定提升重量t1.2最大提升重量t1.5吊篮底面尺寸（长X宽）m1.8X3.0工作环境温度°C-20~40卷扬机型号JJK1.5装位置及安装高度：本机安装于工程面轴与轴之间，巨墙体距离为_m，安装高度为m，附着次数为次。安装时间为：年月日时分拆卸日期为：年_月日_时_分其他记录：SMZ150B（安拆步骤）中的有关要求安装：一、架设要求及注意事项：1、在安装过程中，工作人员须戴安全帽，登高人员身体必须经检查合格，高空作业时还应穿防滑胶鞋，佩戴安全带。2、开口锁必须张长到规定程度，轴端挡板（或U型卡）、螺栓强卡螺栓、钢丝绳压板螺栓及其他各连接螺栓必须紧固可靠。3、本机所配用的JJK15卷扬机必须有产品合格证，并制动灵活、可靠。4、升降机安装在专用的混凝土基础上；基础图附后。5、安装场地应平整、无杂物及障碍，场地上空无输电线，操作棚须视野开阔，有防雨措施。二、安装的顺序及要求：1、安装底架：将底架放置在混凝土基础上，并用水平仪测量，其水平差值不得大于1mm，然后用设置的地脚螺栓紧固。2、将升降台放在安装好的底架上。3、安装基础节左右各一节。4、安装吊杆。5、在两个基础节的顶部各安装一个专用的支架。6、将两个手拉葫芦装在专用支架上，并各挂住升降台的一边。7、拉动手拉葫芦将升降台提升到基础节上部，并使升降台上的卡板将升降台固定在基础节间。8、取下二个专用支架（暂放在升降台上），并将其中一个手拉葫芦挂在吊杆上。9、转动吊杆拉动手拉葫芦，分两次起吊两个标准节，分别加在两基础节上，并用螺杆紧固，用双螺母拧紧。10、在两个标准节上部再安装上专用支架及手拉葫芦，拉动手拉葫芦，将升降台升到标准节最上部并固定。11、将吊蓝放置两柱架之间的底架上。12、穿主卷扬机钢丝绳。通过以上步骤，就完成了升降机的基础安装和第一次加节，此时升降机进入工作状态，吊蓝可通过主卷扬机升降。三、升降机的加高1、在吊篮中立放两个标准节，注意附着管朝上，并靠近建筑物，分别在吊篮上部横梁的两侧，起升吊篮约3m高，停车。2、先拆去非卷扬机侧面立柱顶端的专用支架，并用螺栓紧固，然后在吊柱上悬挂手拉葫芦，再将第2个标准节吊起放置于升降台备用。3、将吊篮放回到地面，并使主钢丝绳放松，将卷扬机侧的主钢丝绳挂在升降台上。4、拉动手拉葫芦将第2个标准节放置在卷扬机侧柱架顶端用螺栓紧固。5、在加高的标准节顶端再装上专用支架，并装上手拉葫芦。6、拉动手拉葫芦，使升降台上升，同时操作卷扬机，徐徐放松钢丝绳，待升降台升到柱架顶部时，固定住升降台。（注意钢丝绳绝对不能拉紧。）7、将主钢丝绳绕好。8、通过以上步骤，即完成了升降台的第二次加高，随着建筑物的升高，以后的加节步骤同上循环，直到所需要的高度。但每次加节后，须测量立柱的垂直度，误差不得大于总高度的1/1000。当升降机随着建筑物升高而加高的同时，需要对本机进行附着，本机采用管扣件，架管与建筑物连接，除基础节外，从第2节开始，每一节进行一层附着。附着方式与位置见图所示。注意：升降机的附着与加高必须同时进行，架管与标准节和建筑物的连接必须可靠。五、加固及防护1、初装完毕须用架杆与建筑物连接:每3m连接一次并打斜撑杆）。2、搭设进料防护棚。六、升降机的拆卸：1、升降机拆卸前必须将相关的附着架拆去。2、升降机的拆卸顺序与架设顺序相反，即后安装的先拆，先安装的后拆。3、拆卸时，标准节落地依然靠吊篮来运输，每次两节。C（防雷接地）升降机的防雷与重复接地（1）根据该升降机的安装高度和年平均雷暴日天数，应在该升降机顶端设置防雷装置。避雷针（接闪器）长度为1.5m,依照相关图集进行安装。（2）作防雷接地的同时，在该机基础旁边做一人工接地...
