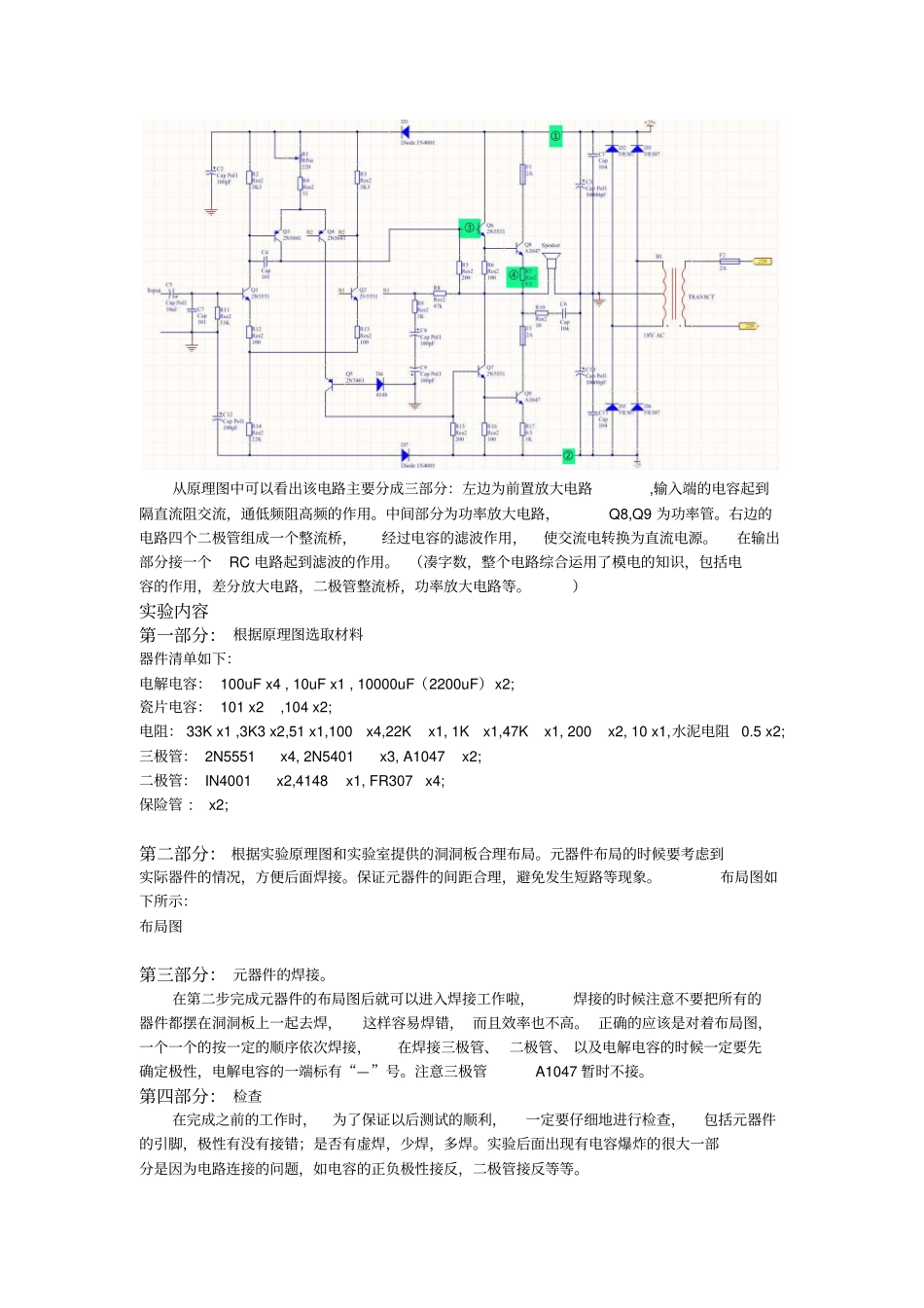

功率放大器的组装与设计实验目的：培养综合能力，动手能力，分析能力，提高和巩固模电知识，熟悉常见的元器件，和基本焊接方法。实验仪器：函数发生器，收音机（其他能发出声音的声音源均可），音响，焊接常用的器材如电烙铁，焊锡丝，吸锡泵，镊子等。实验原理第一部分：1.作用与组成声频放大器又称音频放大器，低频放大器或扩音机，顾名思义，它是放大电信号的装置。由于各种信号源（声源）输入的信号很弱（几毫伏到1-2伏），不足以推定扬声器放声，因此必须将这些微弱的信号进行放大。从高保真意义上讲，要求放大器如实地放大原信号，即原汁原味，但从广义上讲，为了使声明更动听，又常常对信号进行必要而适当的修饰与加工。按声频放大器中各部分的功能不同，可将其分成两部分：其一为前置放大器（还可细分为信号源前置放大和主控放大器）其二称为功率放大器（也称后级放大器）按类又可分为合并式（前置后级一体式）、与分体式（前置与后级分开），分体式一般为高档机。2.前置放大电路前置放大的作用是对调谐器、点唱机、录音机、传声器，激光唱机以及其它声源送来的信号进行各种处理与放大，以便为功率放大器准备适宜的电信号，使后者顺利工作。确切的说，前置的作用是对输入的某些信号进行频率均衡或阻抗变换，并对各种信号进行不同量的放大，使各种信号输出电压基本相同，以利于其后主控放大器进行工作。前置放大器中的主控放大器也称放大器或线路放大器，主要作用是将前面送来的信号进行各种处理，修饰与放大，使之满足功率放大器对输入信号电平的要求，并达到人们对音响效果的某些主观要求，比如，音量调节、响度控制、音调调节、噪声抑制、声道平衡、宽度展宽等功能都在此环节完成。3.功率放大器其本质是将交流的电能“转中换”为音频信号能。其构成成分为输入级、前置激励级、功率输出级、保护电路和功率指示、电源。由于电子技术的飞速发展，现代高保真立体声放大器广泛采用晶体管集成电路，随着人们对电声指标的更高要求，在民用放大器中甲类、超甲类、电流负反馈等其他类型的超低失真放大器逐渐增多，为了改善音质，人们对场效应管也产生了极大的兴趣。第二部分：实验原理图如下所示从原理图中可以看出该电路主要分成三部分：左边为前置放大电路,输入端的电容起到隔直流阻交流，通低频阻高频的作用。中间部分为功率放大电路，Q8,Q9为功率管。右边的电路四个二极管组成一个整流桥，经过电容的滤波作用，使交流电转换为直流电源。在输出部分接一个RC电路起到滤波的作用。（凑字数，整个电路综合运用了模电的知识，包括电容的作用，差分放大电路，二极管整流桥，功率放大电路等。）实验内容第一部分：根据原理图选取材料器件清单如下：电解电容：100uFx4,10uFx1,10000uF（2200uF）x2;瓷片电容：101x2,104x2;电阻：33Kx1,3K3x2,51x1,100x4,22Kx1,1Kx1,47Kx1,200x2,10x1,水泥电阻0.5x2;三极管：2N5551x4,2N5401x3,A1047x2;二极管：IN4001x2,4148x1,FR307x4;保险管:x2;第二部分：根据实验原理图和实验室提供的洞洞板合理布局。元器件布局的时候要考虑到实际器件的情况，方便后面焊接。保证元器件的间距合理，避免发生短路等现象。布局图如下所示：布局图第三部分：元器件的焊接。在第二步完成元器件的布局图后就可以进入焊接工作啦，焊接的时候注意不要把所有的器件都摆在洞洞板上一起去焊，这样容易焊错，而且效率也不高。正确的应该是对着布局图，一个一个的按一定的顺序依次焊接，在焊接三极管、二极管、以及电解电容的时候一定要先确定极性，电解电容的一端标有“—”号。注意三极管A1047暂时不接。第四部分：检查在完成之前的工作时，为了保证以后测试的顺利，一定要仔细地进行检查，包括元器件的引脚，极性有没有接错；是否有虚焊，少焊，多焊。实验后面出现有电容爆炸的很大一部分是因为电路连接的问题，如电容的正负极性接反，二极管接反等等。第五部分：局部测试首先，断开原理图的①、②处，接上电源测试变压器的两端输出的对地电压是否在18V左右（万用表调到交流档），以及①、②处的电压是否在18V左右（此时万用表调到直流档），在确定两部分的电压均没有问题，...
