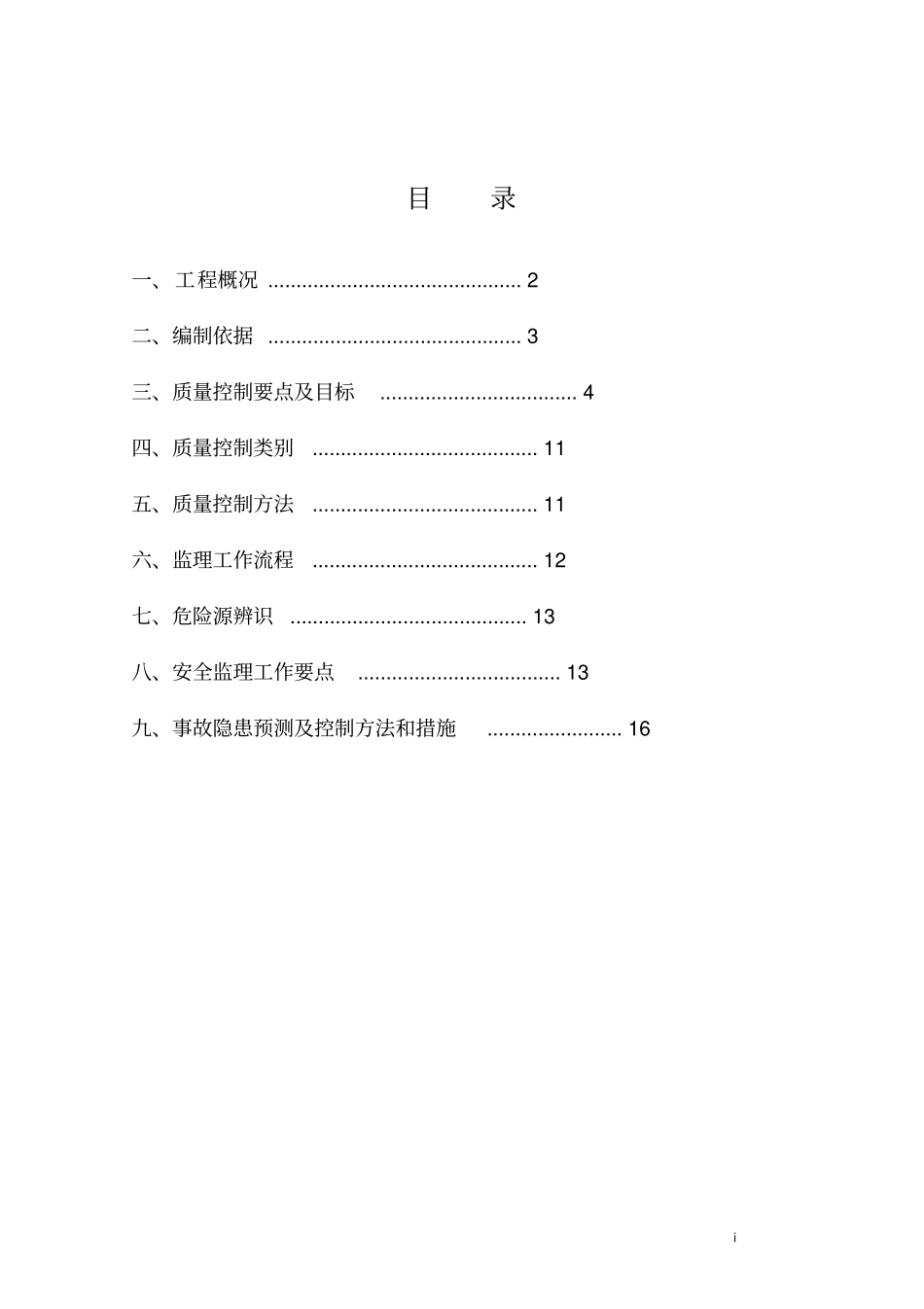

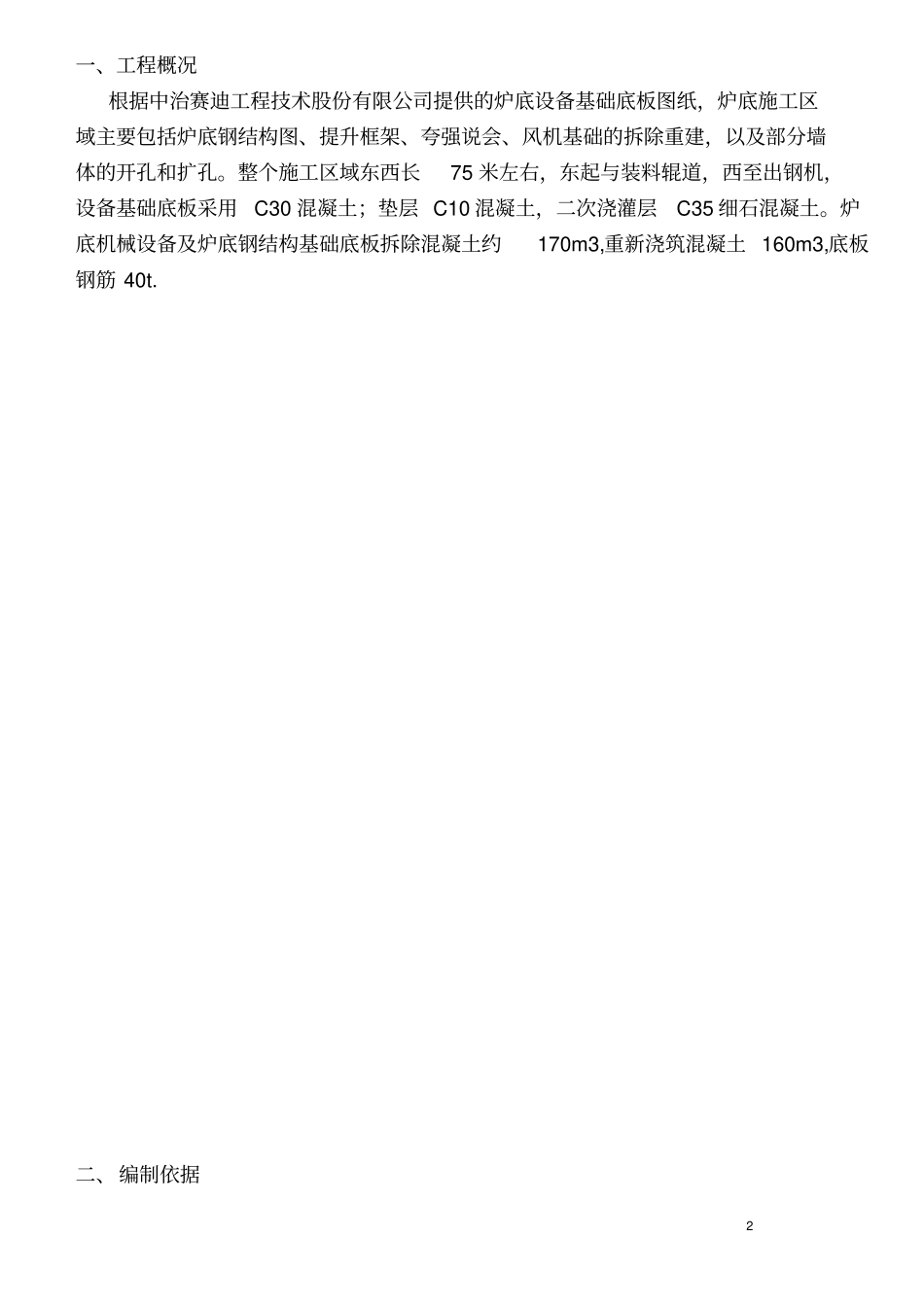

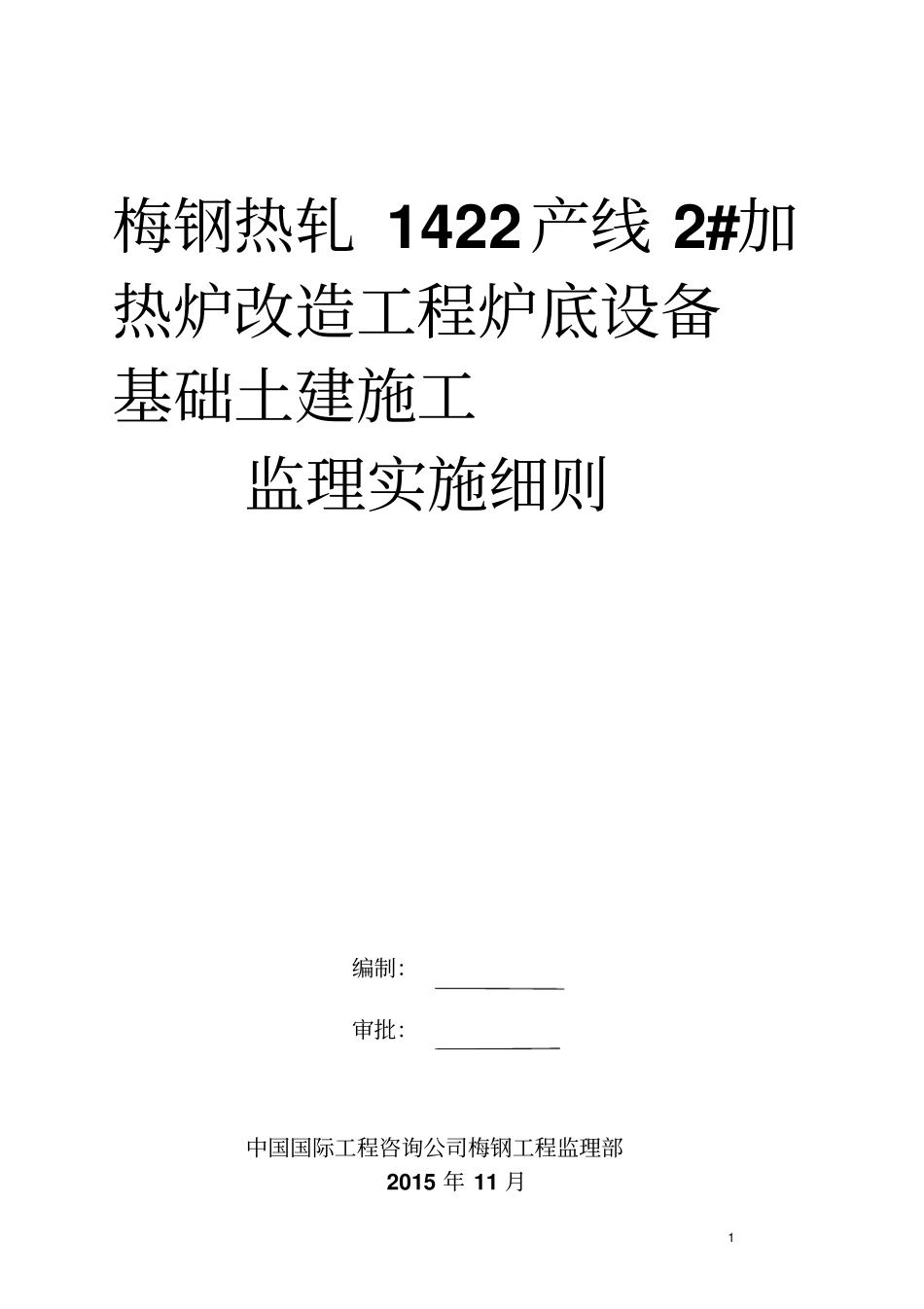

1梅钢热轧1422产线2#加热炉改造工程炉底设备基础土建施工监理实施细则编制：审批：中国国际工程咨询公司梅钢工程监理部2015年11月i目录一、工程概况.............................................2二、编制依据.............................................3三、质量控制要点及目标...................................4四、质量控制类别........................................11五、质量控制方法........................................11六、监理工作流程........................................12七、危险源辨识..........................................13八、安全监理工作要点....................................13九、事故隐患预测及控制方法和措施........................162一、工程概况根据中治赛迪工程技术股份有限公司提供的炉底设备基础底板图纸，炉底施工区域主要包括炉底钢结构图、提升框架、夸强说会、风机基础的拆除重建，以及部分墙体的开孔和扩孔。整个施工区域东西长75米左右，东起与装料辊道，西至出钢机，设备基础底板采用C30混凝土；垫层C10混凝土，二次浇灌层C35细石混凝土。炉底机械设备及炉底钢结构基础底板拆除混凝土约170m3,重新浇筑混凝土160m3,底板钢筋40t.二、编制依据31、梅钢热轧1422产线2#加热炉改造工程炉底设备基础土建施工图纸及相关设计交底资料；2、施工单位编制的施工组织总设计；3、国家及行业颁发的施工质量验收规定，工程质量检验评定标准；4、现用技术标准清单序号标准代号标准名称1GB50300-2001建筑工程施工质量验收统一标准2GB50202-2002建筑地基基础施工质量验收规范3GB50204-2002混凝土结构工程施工质量验收规范4GB50208-2002地下防水工程质量验收规范5GB50209-2002建筑地面工程施工质量验收规范6GB50210-2001建筑装饰工程质量验收规范7JGJ18-2003钢筋焊接及验收规范8GB50026-2007工程测量规范9GB50108-2008地下工程防水技术规范10GB50119-2003混凝土外加剂应用技术规范11GB/J50107-2010混凝土强度检验评定标准12GB50496-2009大体积混凝土施工规范13JGJ46-2005施工现场临时用电安全技术规程14JGJ8-2007建筑变形测量规范15Q/20Y1016-2004钢筋闪光对焊损伤规程16Q/20Y1022-2004钢筋电渣压力焊操作规程17Q/20Y1004-2003钢筋加工与安装操作规程18Q/20Y1007-2003组合钢模板的安装与拆除操作规程19Q/20Y1008-2003普通混凝土（商品混凝土）施工操作过程20Q/20Y1012-2004普通抹灰工程施工操作规程21Q/20Y1029-2004防水混凝土施工操作规程4三、控制要点及目标3.1．砼酸洗槽质量控制要点序号控制部位名称适用表格控制方法控制类别1测量控制定位施工测报申表现场定位放线位置图检查、复测定位轴线复测检查、签证审批2设备基础定位放线施工测报申表复核设备基础纵横轴线及边缘线复测检查、签证审批3设备基础钻孔植筋材料/构配件设备报验表孔径大于钢筋直径4-8mm.孔深20d,间距设计间距±10mm测量检查，停止点，签证4设备基础钢筋成型加工材料/构配件设备报验，钢材质保书，出厂报告，复检报告，隐蔽工程验收钢筋外观检查，成型尺寸检查，表面不得有裂纹，无锈渍，无油污，同一批次检验不大于60t，大于60t应分批复检，应冷弯加工，取样应为两长两短，350/300mm,小于12mm可采用绑扎接头，大于12mm应采用焊接接头，焊接接头双面焊4-5d,单面焊8-10d，锚固她呀5-41d,同一截面内绑扎接头小于50%检查验收、审批5钢筋绑扎钢筋原材料检验批质量验收记录/设备在植筋的位置绑扎成型钢筋焊接接头不应小于10d,植筋位置有偏差的要进行冷弯调正。严格控制钢筋间距，抗剪槽的钢筋留置位置控制在±10mm以内，设备基础内钢筋不得采用绑扎接头停止点、隐蔽工程验收审批签字6钢筋材料同上施工单位委托钢筋复检，查出厂证，合格证，外观检查，见证取样停止点核对复核报告审批7电焊条同上检查出厂报告，合格证，核对设计使用型检查核对审批8植筋专用表格测量植筋长度，核对钢筋直径检查孔径与钢筋的匹配，孔径大于钢筋直径的4-6mm,孔内无灰尘、干燥湿度高的应用电吹风烘干，目测和手试无湿润，植筋胶以孔内溢出口外为准，钢筋应顺同一方向转动插入，48...
