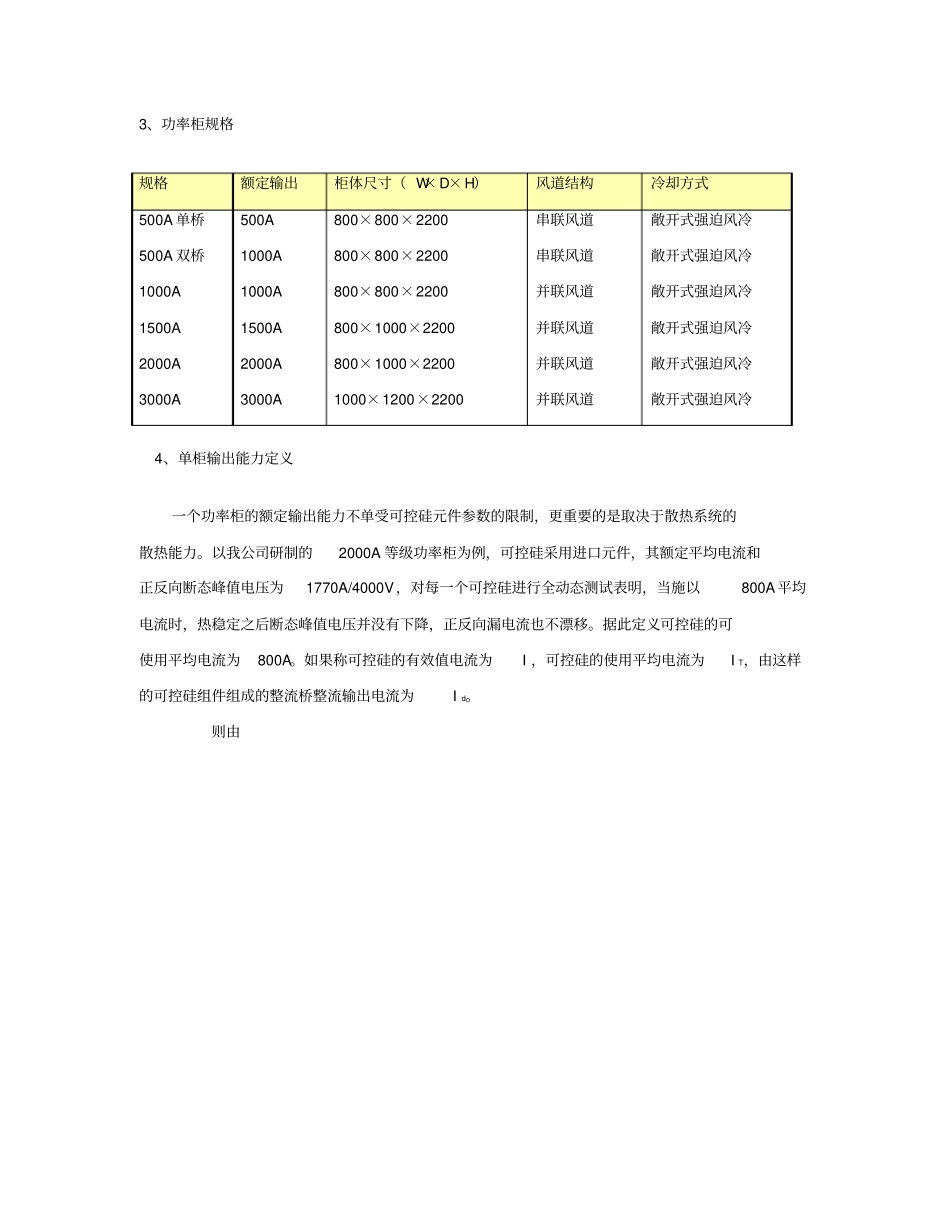

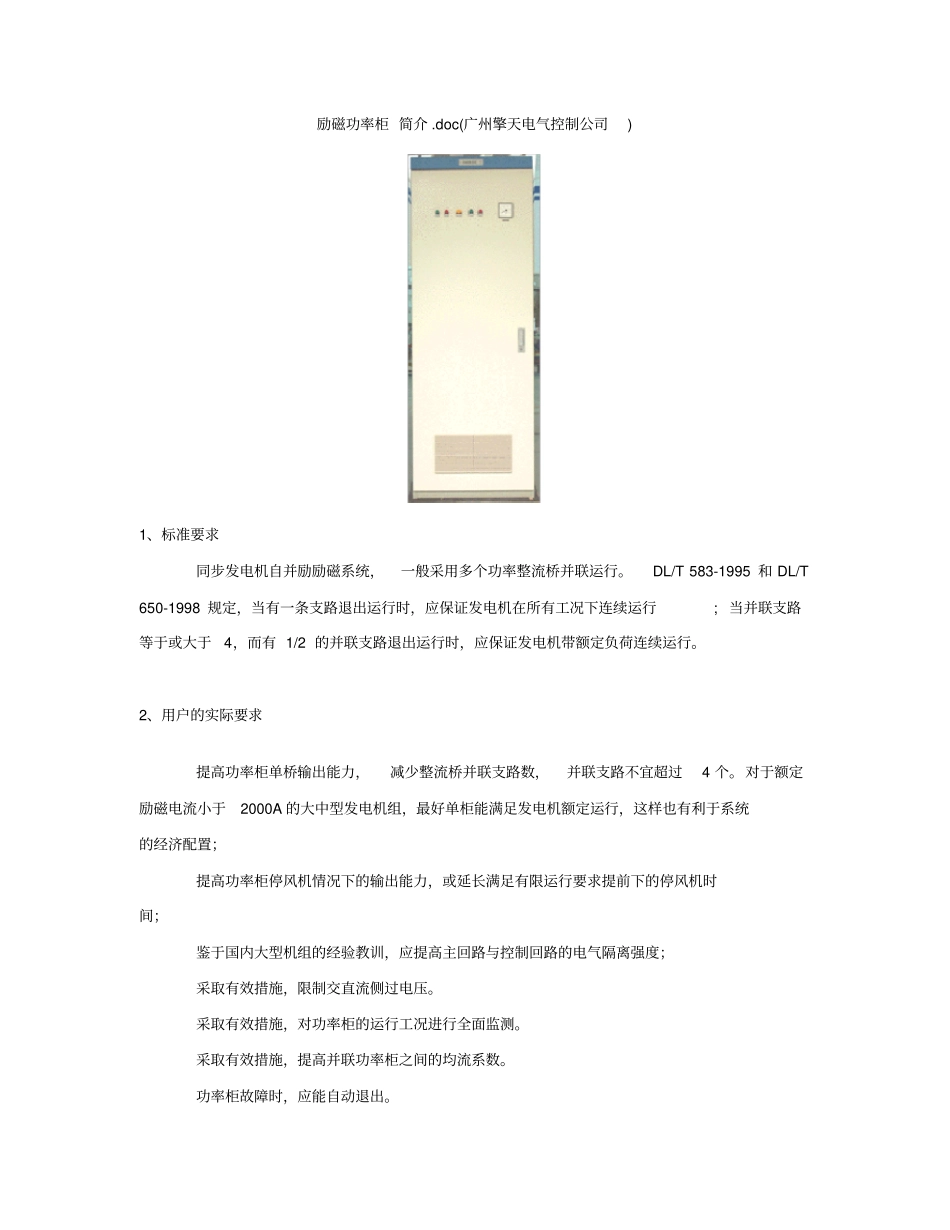

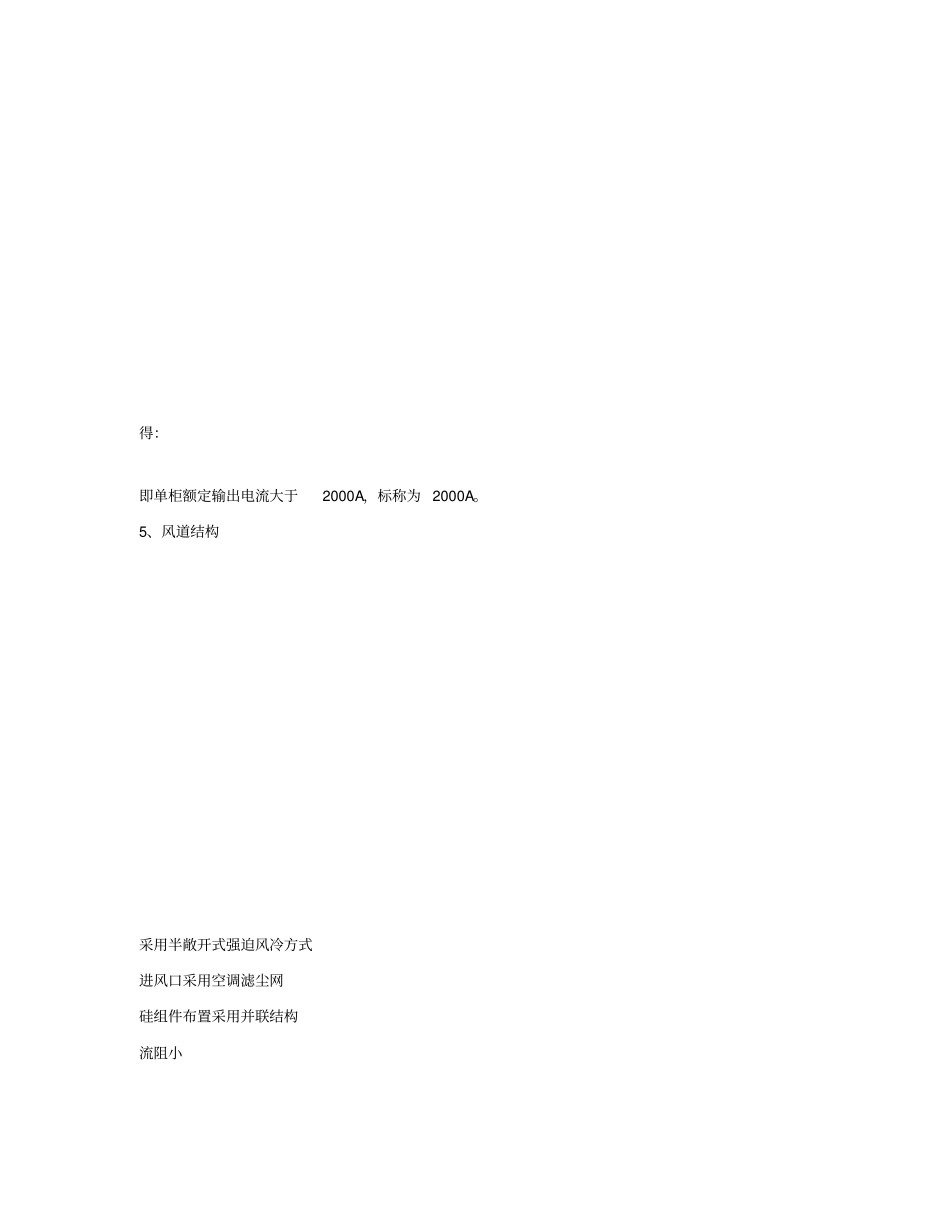

励磁功率柜简介.doc(广州擎天电气控制公司)1、标准要求同步发电机自并励励磁系统，一般采用多个功率整流桥并联运行。DL/T583-1995和DL/T650-1998规定，当有一条支路退出运行时，应保证发电机在所有工况下连续运行;当并联支路等于或大于4，而有1/2的并联支路退出运行时，应保证发电机带额定负荷连续运行。2、用户的实际要求提高功率柜单桥输出能力，减少整流桥并联支路数，并联支路不宜超过4个。对于额定励磁电流小于2000A的大中型发电机组，最好单柜能满足发电机额定运行，这样也有利于系统的经济配置；提高功率柜停风机情况下的输出能力，或延长满足有限运行要求提前下的停风机时间；鉴于国内大型机组的经验教训，应提高主回路与控制回路的电气隔离强度；采取有效措施，限制交直流侧过电压。采取有效措施，对功率柜的运行工况进行全面监测。采取有效措施，提高并联功率柜之间的均流系数。功率柜故障时，应能自动退出。3、功率柜规格规格额定输出柜体尺寸（W×D×H）风道结构冷却方式500A单桥500A800×800×2200串联风道敞开式强迫风冷500A双桥1000A800×800×2200串联风道敞开式强迫风冷1000A1000A800×800×2200并联风道敞开式强迫风冷1500A1500A800×1000×2200并联风道敞开式强迫风冷2000A2000A800×1000×2200并联风道敞开式强迫风冷3000A3000A1000×1200×2200并联风道敞开式强迫风冷4、单柜输出能力定义一个功率柜的额定输出能力不单受可控硅元件参数的限制，更重要的是取决于散热系统的散热能力。以我公司研制的2000A等级功率柜为例，可控硅采用进口元件，其额定平均电流和正反向断态峰值电压为1770A/4000V，对每一个可控硅进行全动态测试表明，当施以800A平均电流时，热稳定之后断态峰值电压并没有下降，正反向漏电流也不漂移。据此定义可控硅的可使用平均电流为800A。如果称可控硅的有效值电流为I，可控硅的使用平均电流为IT，由这样的可控硅组件组成的整流桥整流输出电流为Id。则由得：即单柜额定输出电流大于2000A，标称为2000A。5、风道结构采用半敞开式强迫风冷方式进风口采用空调滤尘网硅组件布置采用并联结构流阻小无温差提高停风机输出能力6、散热器2000A等级功率柜发热功率约6.6KW必须采取强迫对流措施热阻是对比散热器冷却效果的唯一参数7、脉冲变压器连接强电和弱电回路的关键部件国内有深刻教训耐压达20000V,国内最高水平8、过电压抑制交流侧安装浪涌吸收器硅元件并联阻容保护直流侧安装尖峰吸收器仿真辅助设计,不可过分迷信9、停风机输出能力2000A等级功率柜单柜停风机试验结果：室温停风机输出电流停风机时间管壳温度管壳允许温度19.7℃1000A30分钟最高46℃120℃17.9℃900A50分钟最高59℃120℃19.3℃800A140分钟最高61℃120℃10、智能化功率柜a、概述采用现有的计算机技术和传感器技术，以适当的成本投入，可以实现对功率柜的智能化检测和智能化控制，这就是功率柜的智能化发展方向。我公司结合三峡子课题——大型机组励磁功率柜的研究，经过几年的潜心研究，现已成功开发出智能化功率柜，该项技术处于国际领先水平。该成果已用于陕西蒲城电厂330MW汽轮发电机组自并励励磁系统。我公司设计的智能化功率柜，在每个功率柜内安装有一套智能控制系统，该系统包括主机单元、通讯接口、数字IO单元、A/D单元、D/A单元、传感器、以及相应的输入输出接口电路等。由于引入了智能控制系统，取消了常规表计和指示灯，功率柜的操作、控制、状态监视、信息传递、信息显示等均实现了智能化。b、工况显示智能化普通功率柜仅能简单显示阳极电压，输出电流，风机及快熔状态等。智能功率柜以图形的形式实时显示每个功率柜的信息，它包括：风道温度、各支臂电流、单柜输出电流、总励磁电流等模拟量以及本柜投入/退出、风机的开/停、风机是否断相、桥臂是否断流、快熔是否熔断、脉冲是否有故障、风量是否偏低、风温是否偏高、功率柜与调节器的通讯是否正常等开关量状态。（见图例）c、工况检测智能化普通功率柜的检测功能很少，往往只检测风机接触器的接点和快速熔断器的接点，至于其它信号如桥臂电流的大小、风量的大小、风温的高低、风机是否断相、触发脉冲是否正常等则少有检...
