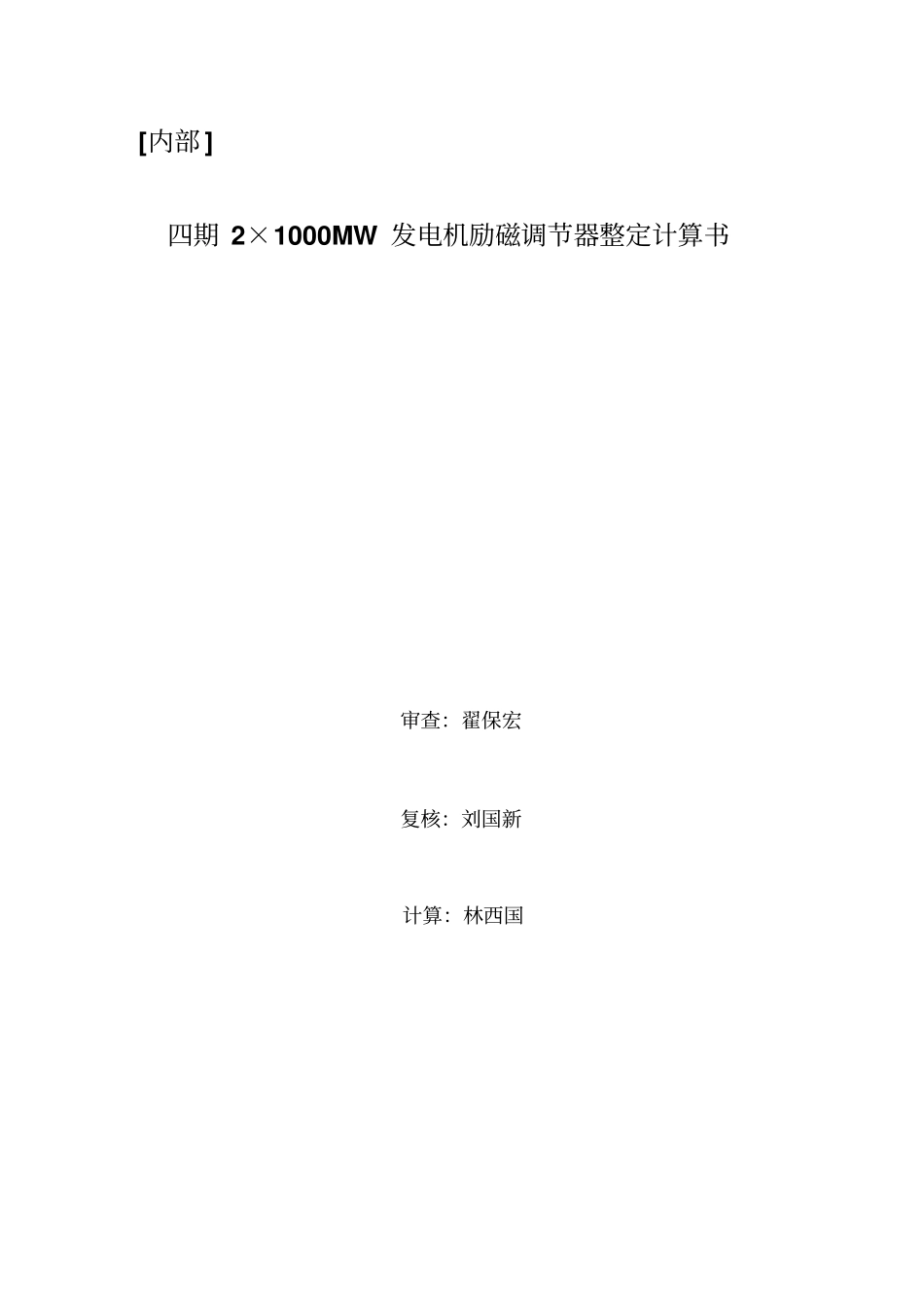

[内部]四期2×1000MW发电机励磁调节器整定计算书审查：翟保宏复核：刘国新计算：林西国华电国际邹县发电厂四期工程整定计算1目录一、参数收集————————————————————————————2二、P-Q低励限制——————————————————————————2三、V/Hz限制及保护—————————————————————————4四、过励限制及保护—————————————————————————4五、定子电流限制——————————————————————————5六、手动方式励磁电流限制——————————————————————6七、发电机的调差——————————————————————————6八、发电机的转子过电压———————————————————————7九、起励——————————————————————————————8十、变压器温度保护—————————————————————————8十一、发电机绕组温度—————————————————————————8十二、励磁临时电源——————————————————————————8十三、其他问题————————————————————————————9附录1：发电机容量曲线—————————————————————————10附录2：发电机饱和曲线—————————————————————————11附录3：发电机V型曲线—————————————————————————12华电国际邹县发电厂四期工程整定计算2一．励磁系统参数：华电国际邹县发电厂四期工程整定计算3名称符号参数发电机额定电流In23949A发电机额定电压Un27kV额定功率因数COSΦn0.9（滞后）额定频率fn50Hz额定功率Pn1000MW额定励磁电压Ufn501V额定励磁电流Ifn5272A空载励磁电压Uf0155V空载励磁电流If01822A二．P-Q型低励限制的整定（一）参考DL/T650-1998《大型汽轮发电机自并励磁静止励磁技术条件》附录B：低励限制和PSS的整定原则1．低励限制的动作曲线是按照发电机不同有功功率静稳极限及发电机端部发热条件确定的。2．由系统静稳条件确定进相能力曲线时，应根据系统最小运行方式的系统等值电抗，不考虑其他发电机自动电压调节器的作用，确定该励磁系统的低励限制动作曲线。2006年6月9日，中调保护科提供的系统参数：母线正序阻抗零序阻抗基准容量220kVX1∑=0.19(0.37)X0∑=0.28(0.48)1000MVA500kVX1∑=0.06(0.12)X0∑=0.11(0.21)1000MVA华电国际邹县发电厂四期工程整定计算4注：括号内对应最小运行方式。#7主变的阻抗为18%，基准容量为1140MVA最大联系阻抗为Xs=18%×11401120+12%×10001120=31%发电机同步电抗为Xd=188%在功角δ=900，静稳边界为一个圆。其方程为圆心为)11(2,02dSxxU=MVA1508,0、半径为)11(22dSxxU=2104MVA。该发电机有进相要求，按静稳极限值留10%左右储备系数整定。因此上述圆可以取：圆心为)11(2,02dSxxU=MVA1508,0、半径为0.9×)11(22dSxxU=1894MVA。3．如果没有规定低励限制动作曲线，一般可按有功功率P=SN时允许无功功率Q=0及P=0时，Q=-（0.2∽0.3）QN两点来确定低励磁限制动作曲线，其中SN、QN分别为额定视在功率和额定无功功率。本工程：SN=1120MVAPN=1000MWQN=488MvarCOSΦ=0.922222)11(2)11(2dSdSxxUxxUQP华电国际邹县发电厂四期工程整定计算5第1点：P=1120MW，Q=0第2点：P=0MW，Q=-0.3×488=146.4MVar。由于UNITROL_5000中的低励限制的功率基准为额定视在功率。因此上述两点可以写为：第1点：P=100%，Q=0%第2点：P=0%，Q=-0.3×488=-13.1%根据上述两点确定其他3点：P=25%时，Q=-9.8%P=50%时，Q=-6.6%P=75%时，Q=-3.3%（二）参考《大型发电机组继电保护整定计算与运行技术》P395：对有进相要求的发电机：1）按厂用母线电压不低于95%的电动机额定电压为条件计算。2）按发电机稳定运行功角≤700允许进相运行条件计算。3）上述两个条件在发电机做完进相试验后确定。（三）参考东方电气提供的QFSN-1000-2-27型汽轮发电机技术数据汇总表7.1：发电机容量曲线，见附录1。由上：低励限制曲线暂确定为：发电机有功发电机无功1501REF...
