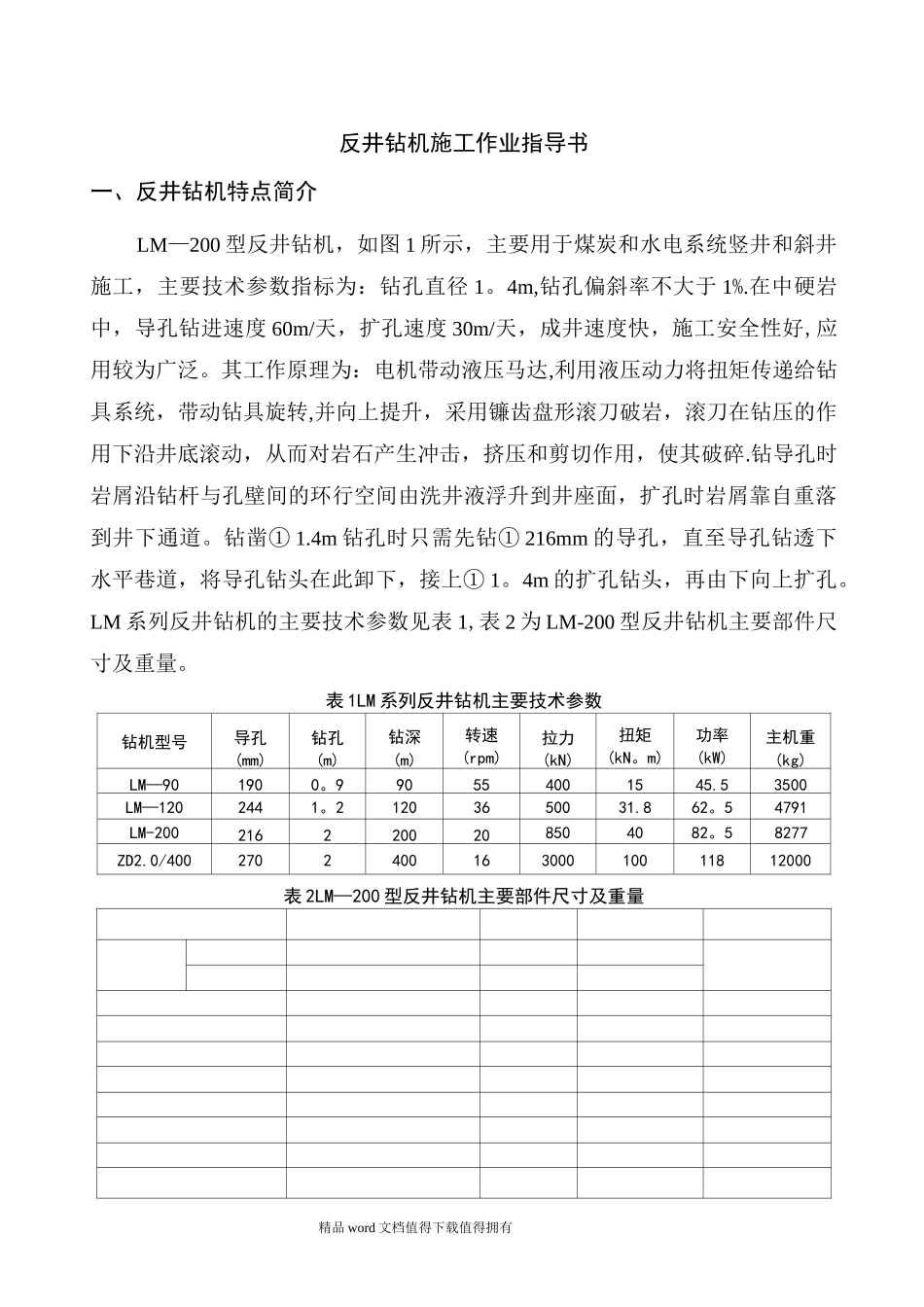

精品word文档值得下载值得拥有反井钻机施工作业指导书一、反井钻机特点简介LM—200型反井钻机，如图1所示，主要用于煤炭和水电系统竖井和斜井施工，主要技术参数指标为：钻孔直径1。4m,钻孔偏斜率不大于1%.在中硬岩中，导孔钻进速度60m/天，扩孔速度30m/天，成井速度快，施工安全性好,应用较为广泛。其工作原理为：电机带动液压马达,利用液压动力将扭矩传递给钻具系统，带动钻具旋转,并向上提升，采用镰齿盘形滚刀破岩，滚刀在钻压的作用下沿井底滚动，从而对岩石产生冲击，挤压和剪切作用，使其破碎.钻导孔时岩屑沿钻杆与孔壁间的环行空间由洗井液浮升到井座面，扩孔时岩屑靠自重落到井下通道。钻凿①1.4m钻孔时只需先钻①216mm的导孔，直至导孔钻透下水平巷道，将导孔钻头在此卸下，接上①1。4m的扩孔钻头，再由下向上扩孔。LM系列反井钻机的主要技术参数见表1,表2为LM-200型反井钻机主要部件尺寸及重量。表1LM系列反井钻机主要技术参数钻机型号导孔(mm)钻孔(m)钻深(m)转速(rpm)拉力(kN)扭矩(kN。m)功率(kW)主机重(kg)LM—901900。990554001545.53500LM—1202441。21203650031.862。54791LM-2002162200208504082。58277ZD2.0/400270240016300010011812000表2LM—200型反井钻机主要部件尺寸及重量精品word文档值得下载值得拥有精品word文档值得下载值得拥有精品word文档值得下载值得拥有导孔钻进需水5〜10m3/h，用于循环排渣，冷却反井钻机液压系统，扩孔图2反井钻机砼基础结构图钻进需水15m3/h,用于冷却液压系统和扩孔钻头，有条件的部位从主水管接1。5〃钢管直接引水，不具备直接引水条件的可在钻机附近砌筑一个约80m3的水池供水；98、冷却用水箱在现场安放一个经清洗过的油筒或水箱，并摆放一台小潜水泵用于循环冷却油泵；9、钻机安装调试及试运转钻机运到现场后，进行钻机的安装和调试，主要工作有：（1）接通所有电机电源,进行短暂通电、观察电机转向。（2）接通钻机泵车到操作车、钻机之间进回油管路。（3）安装机械手和转盘吊。（4）钻机调平、找正.（5）安装下支撑和前后斜拉杆。（6）浇地脚螺栓孔（二期砼）。（7）接通冷却水系统。（8）进行泥浆泵调试，形成水（泥浆）循环系统。（二）导孔钻进导孔钻进是反井钻井施工的关键，它关系到钻孔的成败和质量，必须认真对待。1、钻进参数钻进参数选择主要依据地层条件，钻进部位等多方面因素确定.一般按下表精品word文档值得下载值得拥有精品word文档值得下载值得拥有所示参数施工，但在施工时根据不同情况予以调整。表3导孔钻进参数选择钻进位置或岩石情况钻压（kN）转速(rpm)预计钻速（m/h）导孔开孔5010—200。3-0.6钻透到下水平前50-70200.5砂岩15—25202-3、口|_|_1泥岩10—15203-42、开孔钻进待主机、油泵及操作系统准备就绪，检查泥浆泵管路是否与主机相连，主油泵的循环冷却系统是否调试完成，且钻孔中心及钻孔角度经校核均准确无误后，方可开孔。开孔钻进时，必须利用开孔扶正器和开孔钻杆配合慢速开孔,并启动泥浆泵供水（供浆），开孔深度3m,开孔后，将开孔钻杆提出，清洗后擦上油后保存。3、导孔钻进导孔钻进时各方面必须全力配合，必须做到以下几点：（1）一般情况下,导孔钻进转速应高于开孔钻进转速，所以应调节动力头转速，可以用II档或III档，一般情况下，对于松软地层和过渡地层采用低钻压，对于硬岩和稳定地层宜采用高钻压。（2）离钻透下水平通道3米左右，应逐渐降低钻压。（3）对于导孔钻进返出的岩渣，必须及时清理，防止岩渣堆积，岩渣清理由反铲或由人工配合手推车共同完成。（4）一根钻杆完成后，必须等孔内的岩屑全部排出后，才能停泵接卸钻杆。（5）导孔钻透前和扩孔过程中，距井中心10m之内不能有人员作业，装载车出渣斗尖离扩孔中心不小于5m。（6）导孔钻透后，停止泥浆（水）循环，但钻机不能停转，开始向孔内加精品word文档值得下载值得拥有清水，直到钻机转动平稳，扭矩变化不大时才能停钻。（7）在整个导孔钻进过程中，不得中途出现停电、停水等情况，否则会导致卡钻等恶性事故发生.（三）扩孔钻进1、拆导孔钻头接扩孔钻头导孔钻透后，将扩孔钻头和导孔钻头拆卸工具运到下口。通过对讲机或电...
