施工升降机负荷、坠落试验方案..VIP免费

施工升降机负荷、坠落试验方案.._第1页
1/16
施工升降机负荷、坠落试验方案.._第2页
2/16
施工升降机负荷、坠落试验方案.._第3页
3/16

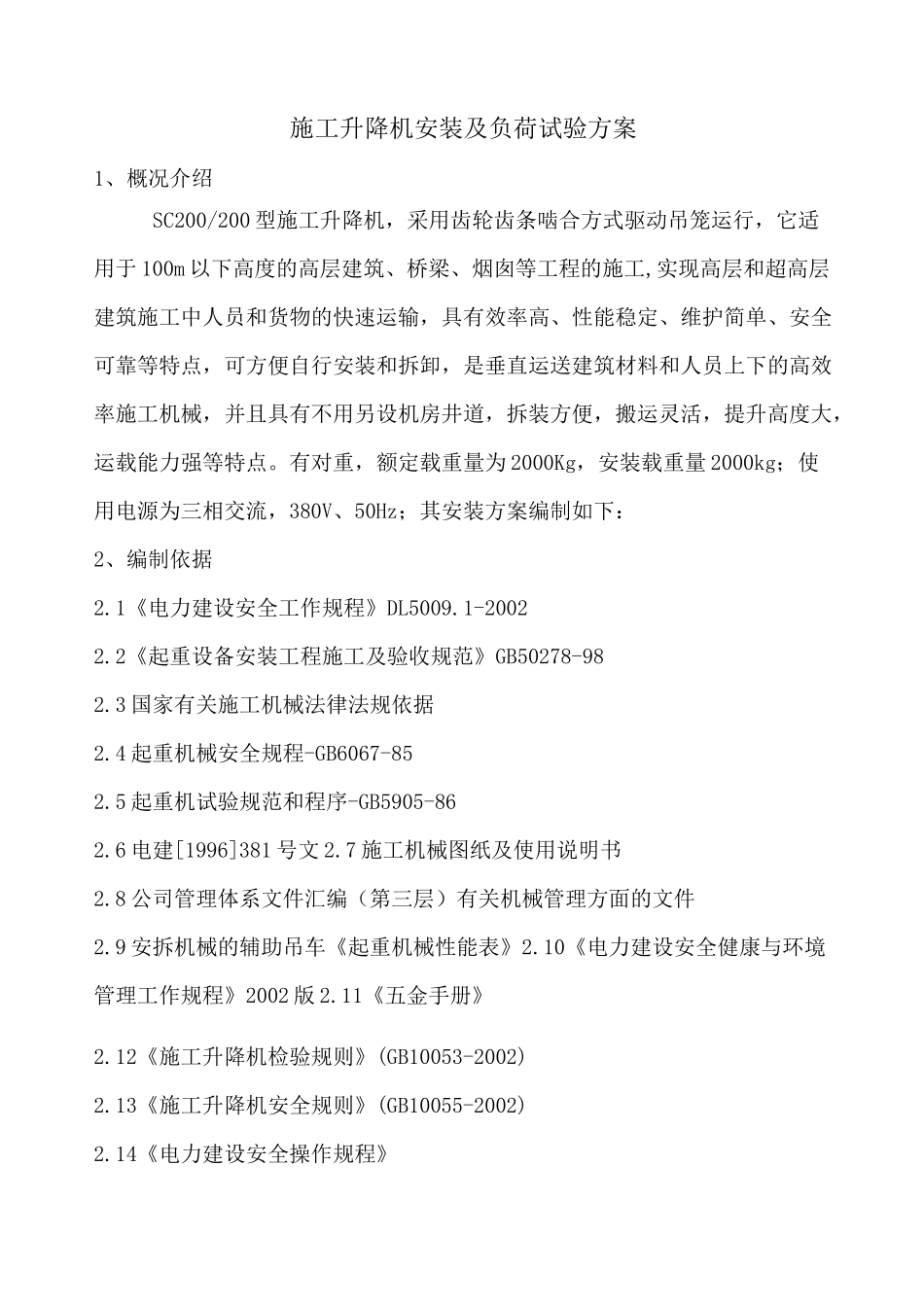

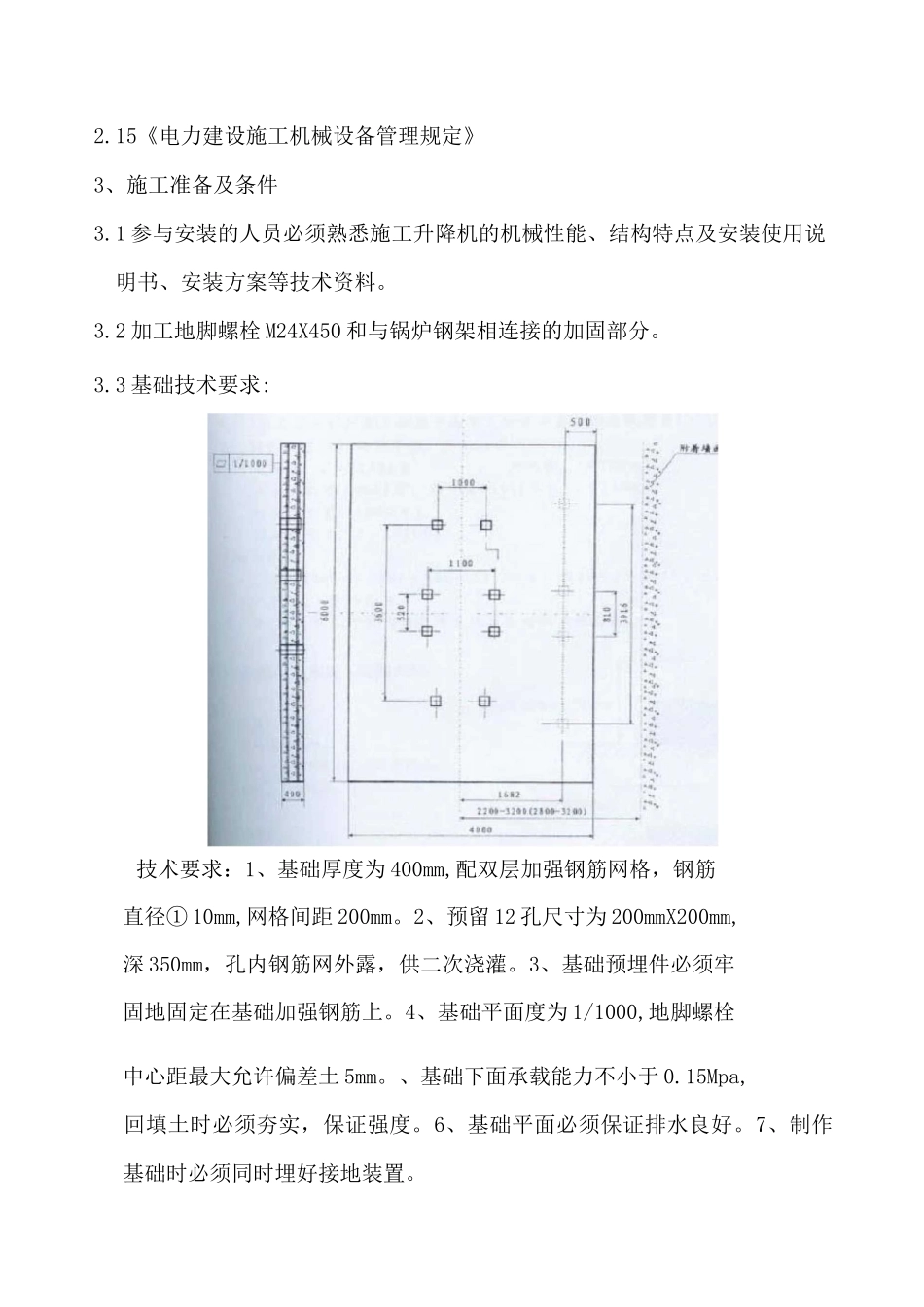

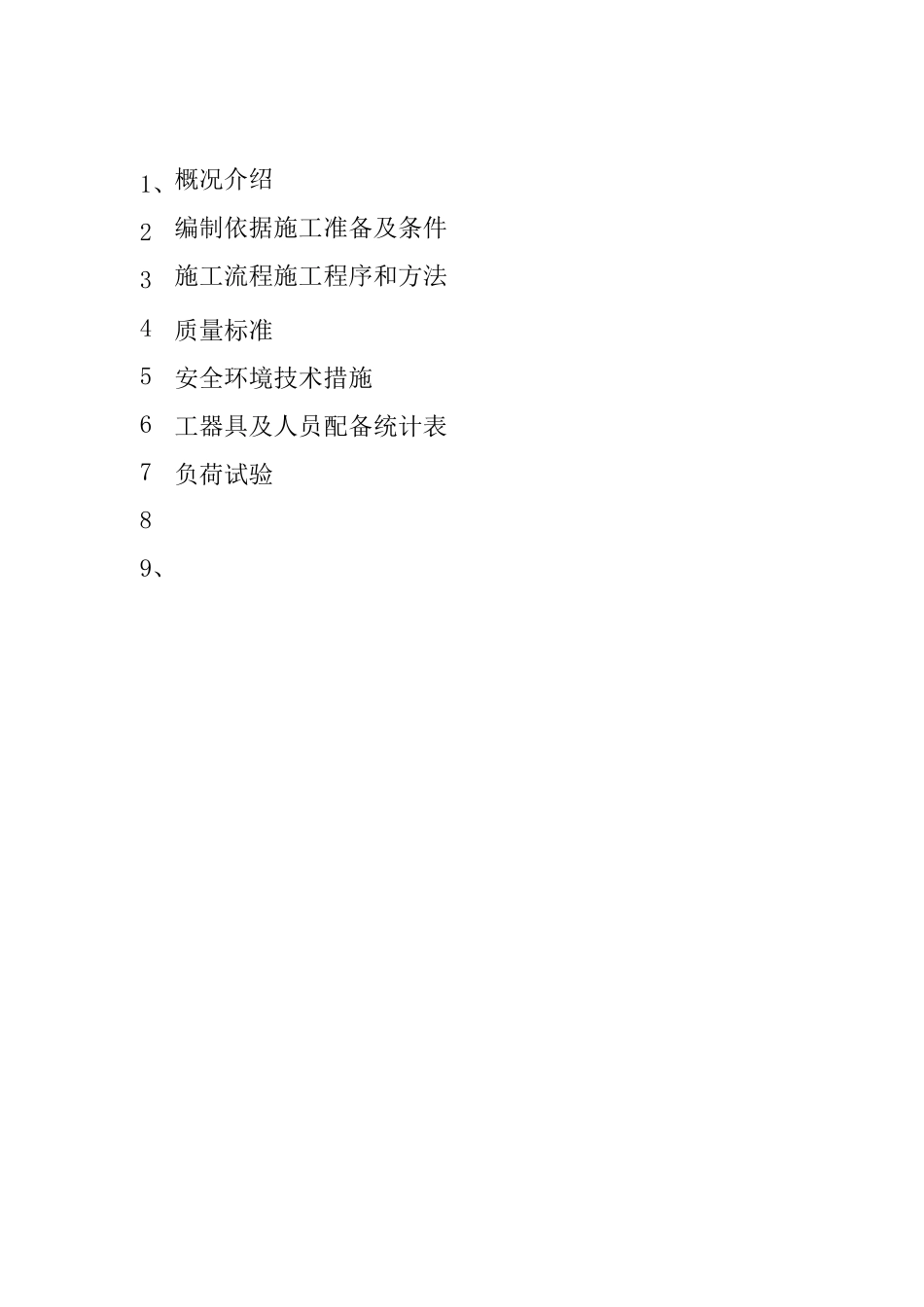

概况介绍编制依据施工准备及条件施工流程施工程序和方法质量标准安全环境技术措施工器具及人员配备统计表负荷试验1、23456789、施工升降机安装及负荷试验方案1、概况介绍SC200/200型施工升降机,采用齿轮齿条啮合方式驱动吊笼运行,它适用于100m以下高度的高层建筑、桥梁、烟囱等工程的施工,实现高层和超高层建筑施工中人员和货物的快速运输,具有效率高、性能稳定、维护简单、安全可靠等特点,可方便自行安装和拆卸,是垂直运送建筑材料和人员上下的高效率施工机械,并且具有不用另设机房井道,拆装方便,搬运灵活,提升高度大,运载能力强等特点。有对重,额定载重量为2000Kg,安装载重量2000kg;使用电源为三相交流,380V、50Hz;其安装方案编制如下:2、编制依据2.1《电力建设安全工作规程》DL5009.1-20022.2《起重设备安装工程施工及验收规范》GB50278-982.3国家有关施工机械法律法规依据2.4起重机械安全规程-GB6067-852.5起重机试验规范和程序-GB5905-862.6电建[1996]381号文2.7施工机械图纸及使用说明书2.8公司管理体系文件汇编(第三层)有关机械管理方面的文件2.9安拆机械的辅助吊车《起重机械性能表》2.10《电力建设安全健康与环境管理工作规程》2002版2.11《五金手册》2.12《施工升降机检验规则》(GB10053-2002)2.13《施工升降机安全规则》(GB10055-2002)2.14《电力建设安全操作规程》2.15《电力建设施工机械设备管理规定》3、施工准备及条件3.1参与安装的人员必须熟悉施工升降机的机械性能、结构特点及安装使用说明书、安装方案等技术资料。3.2加工地脚螺栓M24X450和与锅炉钢架相连接的加固部分。3.3基础技术要求:技术要求:1、基础厚度为400mm,配双层加强钢筋网格,钢筋直径①10mm,网格间距200mm。2、预留12孔尺寸为200mmX200mm,深350mm,孔内钢筋网外露,供二次浇灌。3、基础预埋件必须牢固地固定在基础加强钢筋上。4、基础平面度为1/1000,地脚螺栓中心距最大允许偏差土5mm。、基础下面承载能力不小于0.15Mpa,回填土时必须夯实,保证强度。6、基础平面必须保证排水良好。7、制作基础时必须同时埋好接地装置。3.4对各主要部件进行检查验收,是否有变形、损坏,并相应更换或修复。若齿轮、齿条、滚轮、对重体导轮等零部件即将磨损到极限尺寸,最好提前更换;若安全器已快到更新标定周期,应提前送专门机构标定或更换。3.5安装地点应配备一个专用电源箱,供电熔断器的电流为升降机额定电流的1.5〜2倍,升降机工作电源电压值上下波动不得超过5%。3.6升降机的专用电源箱应直接从工地变电室引入电源,距离不得超过30米;专用电源箱离升降机下电箱距离不得超过20米。电源电缆线规格不得低于3X25mm2+2X10mm2,若进线较远,适当增大电源线规格。3.7准备好停层附件,如支架、安全栏杆等。4、施工流程施工流程图办理告知手续检查验说明:H点(Holdingpoint):停工待检点,W点(Witnesspoint):见证点以上各项作业中,都必须预先搭设好脚手架和作业平台。5、施工程序和方法5.1护栏安装(待基础达到许用强度后,对护栏进行安装)5.1.1用辅助吊车将底盘放在基础平面上,调整底盘与附着面相对位置。5.1.2用经纬仪测量导轨架与水平面的垂直度,误差不得超过1.5mm,并用钢垫片将底盘与基础之间垫实。也可用水平尺检查导轨顶部四根立柱管端面的水平度,误差不得超过1mm。5.1.3调整后,进行二次灌浆,将地脚螺栓固定,必须选用高标号水泥,同时将底盘和基础之间的缝隙抹平。可在底盘中部易积水处留一段50mm长排水口。5.1.4待二次灌浆达到许用强度后,用350N・M力矩拧紧地脚螺栓,并再次进行调整,符合要求后,用450N・M的力矩进一步紧固。5.1.5安装各护网。将缓冲弹簧放入弹簧座内。5.1.6用辅助吊车在底盘上安装三节标准节。5.2吊笼安装5.2.1将滚轮调整到最大偏心位置,以便顺利套入导轨架。5.2.2用辅助吊车吊起吊笼,从已安装好的导轨架上方将吊笼平稳套入,使其准确就位,停放在合适高度的垫木上。5.2.3将吊笼内电机的制动器拉手撬松,并用垫块垫实,用起重机将吊笼吊入导轨架立柱,吊笼就位后将制动器复位。5.2.4用辅助吊车吊起小车架,从已安装好的导轨架上方将其平稳套入,使其准确就位,用承力...
