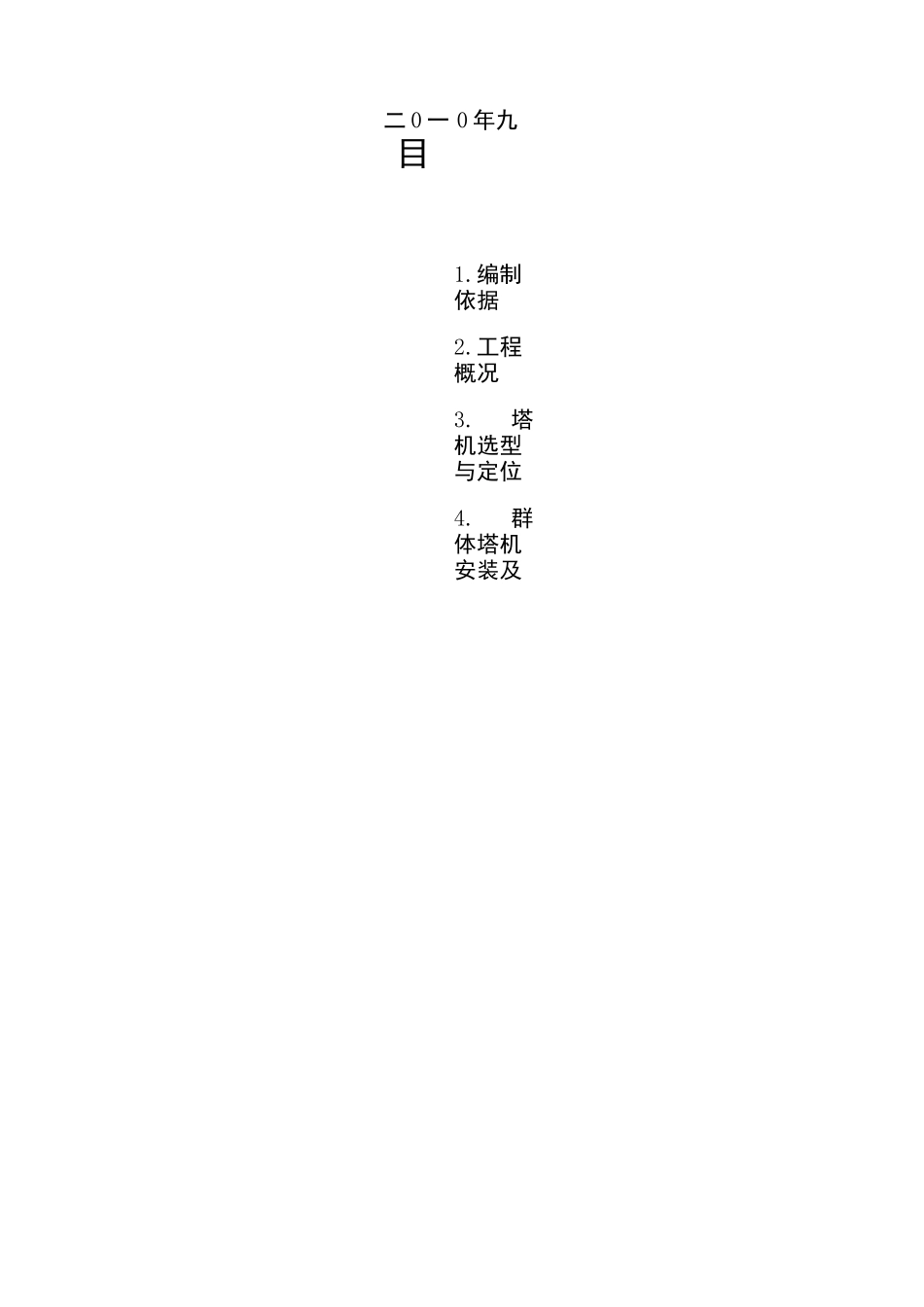

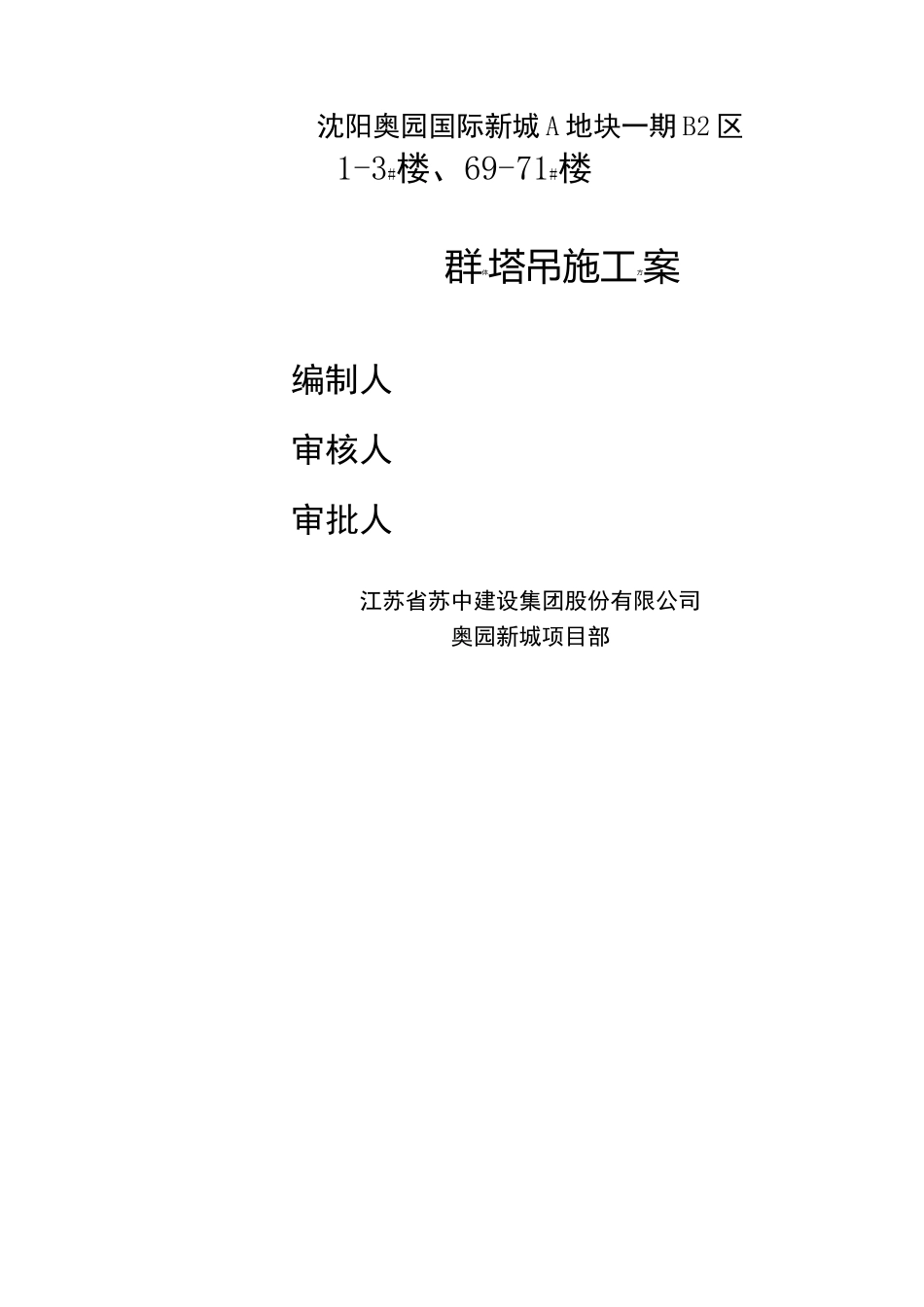

沈阳奥园国际新城A地块一期B2区1-3#楼、69-71#楼群体塔吊施工方案编制人审核人审批人江苏省苏中建设集团股份有限公司奥园新城项目部二0一目0年九1.编制依据2.工程概况3.塔机选型与定位4.群体塔机安装及运行要求5.群塔作业防碰撞措施6.群塔作业施工协调原则7.安全操作注意事项沈阳奥园国际新城A地块一期B2区群体塔吊施工方案一、编制依据1沈阳奥园国际新城A地块一期B2区施工组织设计；2沈阳奥园国际新城A地块一期B2区塔吊施工方案3沈阳建筑机械使用安全技术规程JGJ33-2001：4建筑机械使用安全技术规程JGJ59-99;5公司QHSE程序文件；6塔式起重机安装使用说明书;二、工程概况沈阳奥园国际新城A地块一期B2区2#楼、3#楼、70#楼，位于沈苏快速干道以西，金钱松路以北。该区段工程包括69#、70#、71#、1#、2#、3#、2-1#、3-1#共8个单体及整体12#地下车库，总建筑面积约76183.66平方米。见下表：栋号建筑高度层数建筑面积（平方米）1#99米3314857.072#90.5米2812517.063#78.9米2410767.0469#61.5米187162.0270#61.5米187162.0271#61.5米187162.022-1#10.7米32584.623-1#10.7米32584.6212#地下车库-111387.19合计76183.66三、塔机的选型及定位1.群塔方案布置原则1)平面布置时应尽可能覆盖整个施工面，不生产或少生产盲点；相邻塔吊要有足够的安全距离；塔机回转时覆盖面尽可能少重叠或不重叠；2)塔机垂直运输时应能穿越现场施工构件，确保不同几何尺寸的物件有足够的间隙距离提升到需要的作业平台；3)塔机应有足够的高度，在考虑到吊钩高度、吊索高度和吊物高度以及安全限位高度后，应有足够的垂直距离保证各种不同几何尺寸物件进行水平运输；4)塔机相互间的距离应错开，确保吊钩在最大高度回转时不相互碰撞；5)避开施工范围内的所有设施(如相邻建筑和高压架空线等)，在危险距离内应进行隔离防护；6）坚持中间高、四周低的原则，由于中心位置塔机受周围塔吊的影响和制约较多，因此居中塔机应尽可能保持在高位，并保证其技术性能最好；7）确保塔机回转时与相邻建筑物、构造物及其他设施间的水平和垂直安全距离大于2M,工作中吊物的水平和垂直安全间隙也必须大于2M;8）同步升高和下降，确保群塔相互间的垂直距离符合立体协调方案要求。根据建筑物的形状和结构特征,该区段设置四台塔吊。根据现场建筑物高度以及覆盖范围,塔吊选型及定位如下：1#和71#楼：采用沈阳建机厂生产的QTZ63C自升式塔式起重机（简称1#塔），该塔机定位于1#和71#楼之间，大臂方向朝南北方向，并考虑塔吊拆卸时平衡臂能顺利通过两楼之间。其主要技术性能：最大起重量10吨，旋转半径50米，最大幅度处额定起重量为2.3吨。满足1#、71#楼以及2#-1网点的使用。2#和70#楼：采用中国人民名解放军第六四0九机械厂生产的QTZ63C自升式塔式起重机（简称2#塔），位于2#和70#楼之间。大臂方向朝南北方向，考虑塔吊拆卸时平衡臂能顺利通过两楼之间。其主要技术性能：最大起重量10吨，旋转半径50米，最大幅度处额定起重量为2.3吨。满足2#、70#楼、2#-1和3#-1网点的使用。3#楼：采用南通大力神建筑机械有限公司生产的TC4708型液压自升式塔式起重机（简称3#塔），该塔机定位于3#北侧，大臂方向朝东西方向，考虑塔吊拆卸时平衡臂能顺利降落。该机为附着式自顶升塔吊，最大工作幅度为46.8米，最大起重力矩为438KN.M，最大幅度处额定起重量为0.79吨。满足3#楼和3#-1网点的使用69#楼：采用南通大力神建筑机械有限公司生产的TC4708型液压自升式塔式起重机（简称4#塔），位于69#楼西侧。大臂方向朝南北方向，保证塔吊拆卸时平衡臂能顺利降落。该机为附着式自顶升塔吊，最大工作幅度为46.8米，最大起重力矩为438IKN.M，最大幅度处额定起重量为0.79吨。满足69#楼的正常使用。根据现场四台塔吊覆盖范围，四台塔机能够满足该群体建筑的施工需求。由于该区段四台塔吊工作的同时，外侧还有中建公司4#楼也在同时施工，所以必须充分考虑到相邻建筑物的与塔吊臂端的实际距离和安全距离。通过精确计算和现场检验，四台塔吊完全符合使用要求。四、群体塔机安装及运行要求1、群体塔机安装要求上述四台塔机覆盖的建筑物的高度分别为1#楼99.00米、2#楼90.5米、3#楼78...
