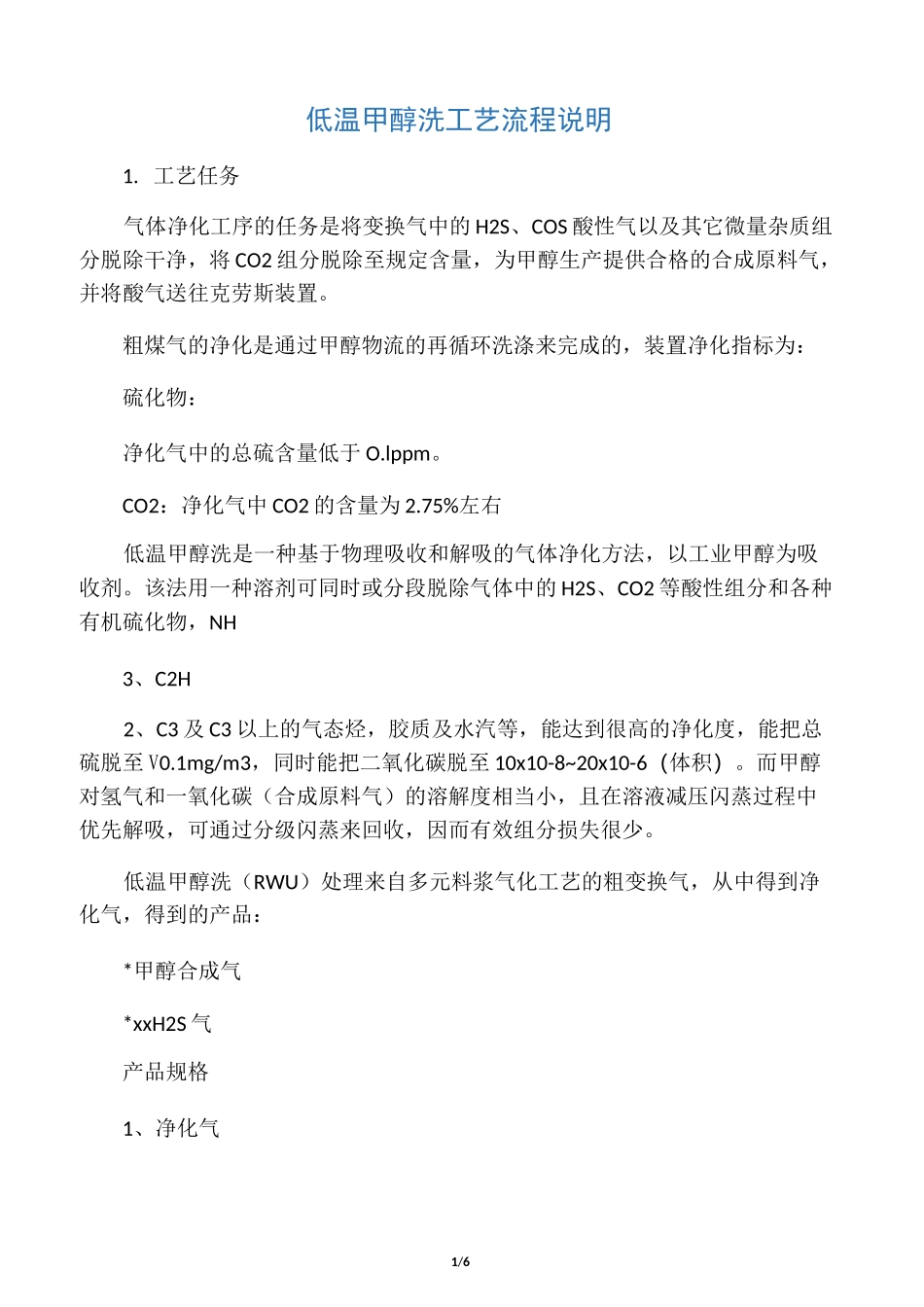

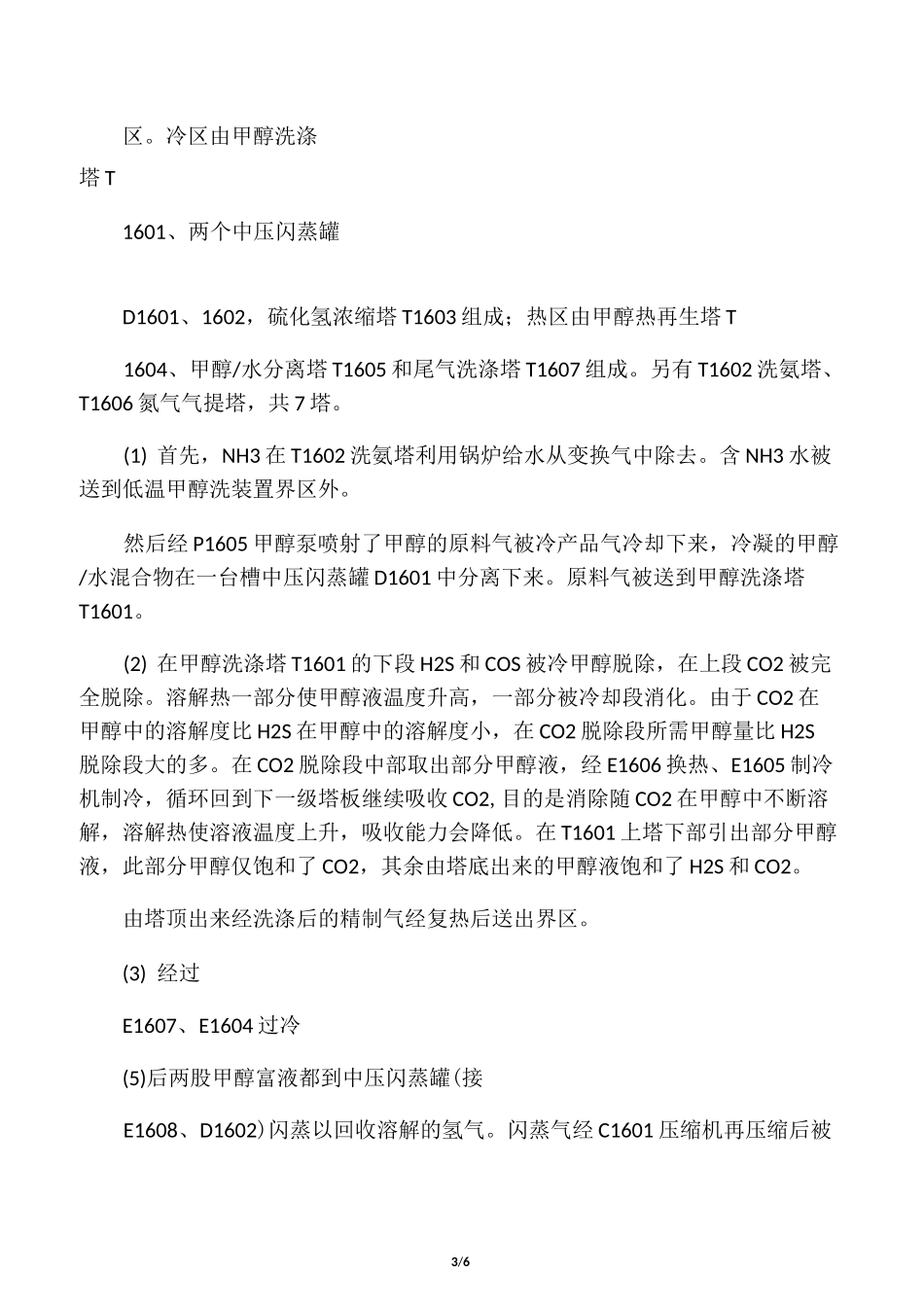

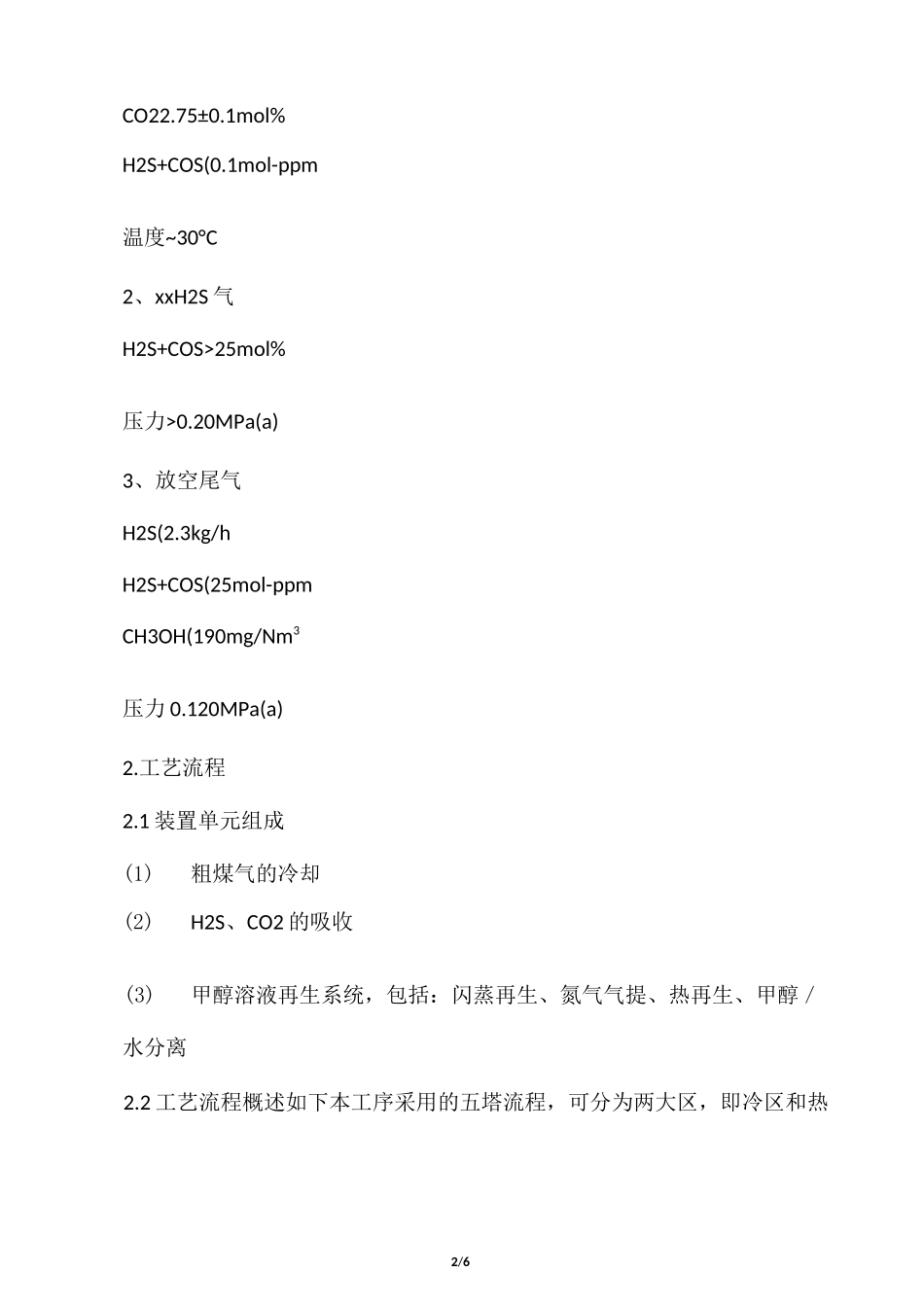

1/6低温甲醇洗工艺流程说明1.工艺任务气体净化工序的任务是将变换气中的H2S、COS酸性气以及其它微量杂质组分脱除干净,将CO2组分脱除至规定含量,为甲醇生产提供合格的合成原料气,并将酸气送往克劳斯装置。粗煤气的净化是通过甲醇物流的再循环洗涤来完成的,装置净化指标为:硫化物:净化气中的总硫含量低于O.lppm。CO2:净化气中CO2的含量为2.75%左右低温甲醇洗是一种基于物理吸收和解吸的气体净化方法,以工业甲醇为吸收剂。该法用一种溶剂可同时或分段脱除气体中的H2S、CO2等酸性组分和各种有机硫化物,NH3、C2H2、C3及C3以上的气态烃,胶质及水汽等,能达到很高的净化度,能把总硫脱至V0.1mg/m3,同时能把二氧化碳脱至10x10-8~20x10-6(体积)。而甲醇对氢气和一氧化碳(合成原料气)的溶解度相当小,且在溶液减压闪蒸过程中优先解吸,可通过分级闪蒸来回收,因而有效组分损失很少。低温甲醇洗(RWU)处理来自多元料浆气化工艺的粗变换气,从中得到净化气,得到的产品:*甲醇合成气*xxH2S气产品规格1、净化气2/6CO22.75±0.1mol%H2S+COS(0.1mol-ppm温度~30°C2、xxH2S气H2S+COS>25mol%压力>0.20MPa(a)3、放空尾气H2S(2.3kg/hH2S+COS(25mol-ppmCH3OH(190mg/Nm3压力0.120MPa(a)2.工艺流程2.1装置单元组成(1)粗煤气的冷却(2)H2S、CO2的吸收(3)甲醇溶液再生系统,包括:闪蒸再生、氮气气提、热再生、甲醇/水分离2.2工艺流程概述如下本工序采用的五塔流程,可分为两大区,即冷区和热3/6区。冷区由甲醇洗涤塔T1601、两个中压闪蒸罐D1601、1602,硫化氢浓缩塔T1603组成;热区由甲醇热再生塔T1604、甲醇/水分离塔T1605和尾气洗涤塔T1607组成。另有T1602洗氨塔、T1606氮气气提塔,共7塔。(1)首先,NH3在T1602洗氨塔利用锅炉给水从变换气中除去。含NH3水被送到低温甲醇洗装置界区外。然后经P1605甲醇泵喷射了甲醇的原料气被冷产品气冷却下来,冷凝的甲醇/水混合物在一台槽中压闪蒸罐D1601中分离下来。原料气被送到甲醇洗涤塔T1601。(2)在甲醇洗涤塔T1601的下段H2S和COS被冷甲醇脱除,在上段CO2被完全脱除。溶解热一部分使甲醇液温度升高,一部分被冷却段消化。由于CO2在甲醇中的溶解度比H2S在甲醇中的溶解度小,在CO2脱除段所需甲醇量比H2S脱除段大的多。在CO2脱除段中部取出部分甲醇液,经E1606换热、E1605制冷机制冷,循环回到下一级塔板继续吸收CO2,目的是消除随CO2在甲醇中不断溶解,溶解热使溶液温度上升,吸收能力会降低。在T1601上塔下部引出部分甲醇液,此部分甲醇仅饱和了CO2,其余由塔底出来的甲醇液饱和了H2S和CO2。由塔顶出来经洗涤后的精制气经复热后送出界区。(3)经过E1607、E1604过冷(5)后两股甲醇富液都到中压闪蒸罐(接E1608、D1602)闪蒸以回收溶解的氢气。闪蒸气经C1601压缩机再压缩后被4/6循环到低温甲醇洗单元的原料气中。(4)从(3)来的两股溶液流在中压闪蒸罐(接E1608、D1602)经闪蒸后混合都膨胀到接近常压进入硫化氢浓缩塔T1603上部。H2S在该塔的上段中利用送到顶部的无硫甲醇(在T1601上塔下部引出部分甲醇液,此部分甲醇仅饱和了C02,经E1607、E1604、D1602后进入)从闪蒸的CO2物流中除去。在硫化氢浓缩塔T1603的下段,C02利用气提气(氮气)从甲醇中气提出去(第一次氮气气提)以提高富H2S气中的H2S浓度。通过气提作用,溶解热得到回收,外部冷量消耗相应减少。塔顶部的尾气(主要为高浓度CO2和N2)在复热后送水洗塔尾气洗涤塔T1607洗涤去除甲醇后被送出界区。(5)为了改进(4)部分的气提,从硫化氢浓缩塔T1603上段来的甲醇经P1601、E1608、E1606、D1604被较热的甲醇加热后送回下段。(6)来自(4)出硫化氢浓缩xxT1603经P1603、S1601、E1619的冷甲醇富液被再生成的甲醇加热到常温,然后进入T1606氮气气提塔用氮气气提(第二次氮气气提)以进一步提高富H2S气中的H2S浓度。5/6(7)从(6)出来的低温富甲醇经E1610被加热后进入甲醇热再生塔T1604(8),再生甲醇被冷却后再此进入甲醇洗涤塔T1601使用。(8)在甲醇热再生塔T1604中,所有溶解的酸性气被甲醇热再生塔T1604再沸器中由蒸气加热产生的甲醇蒸汽气提出去,得到再生的贫甲醇用泵送到甲醇洗涤塔,蒸发的甲醇在H2S浓缩塔顶部被冷...
