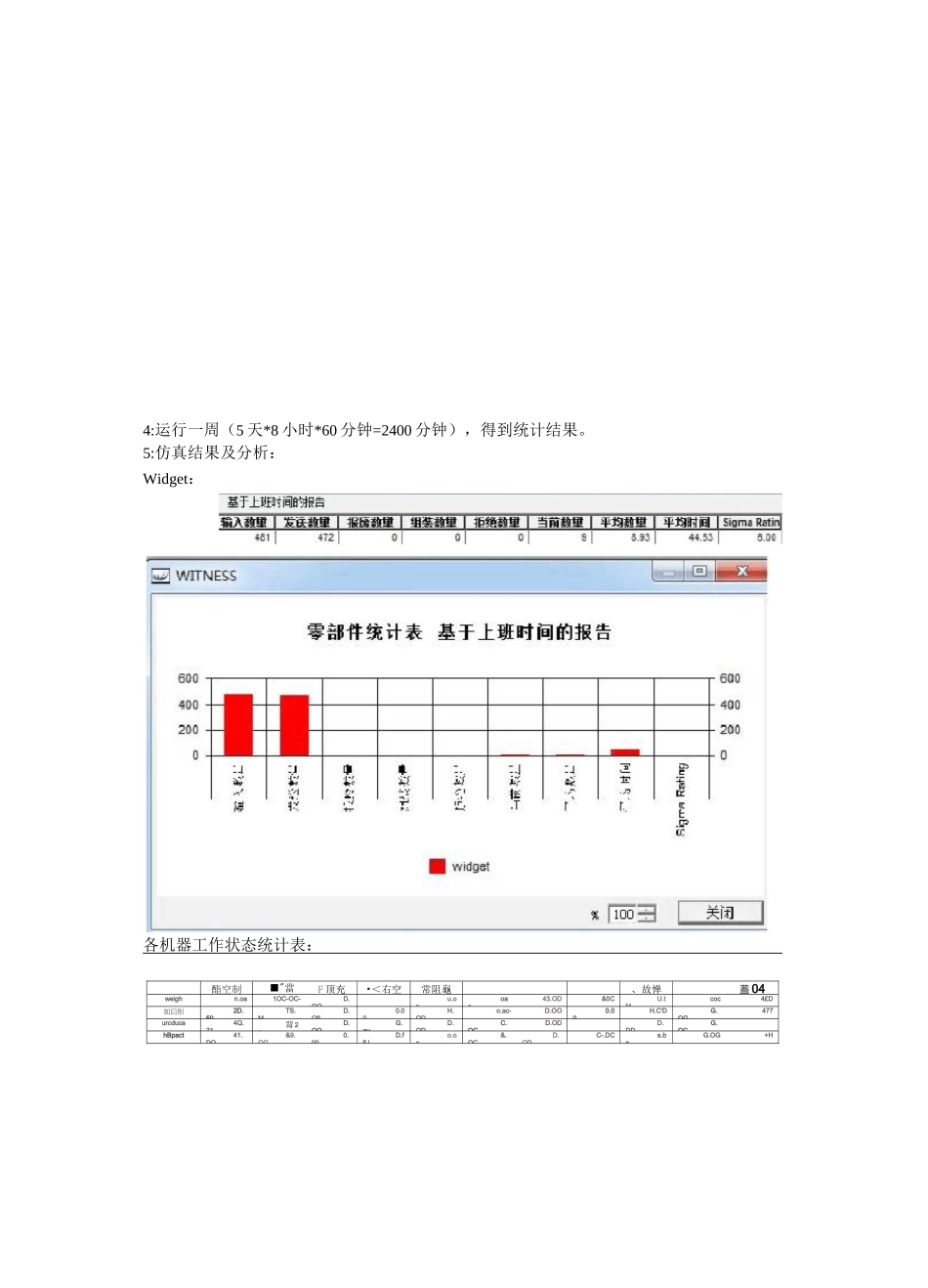

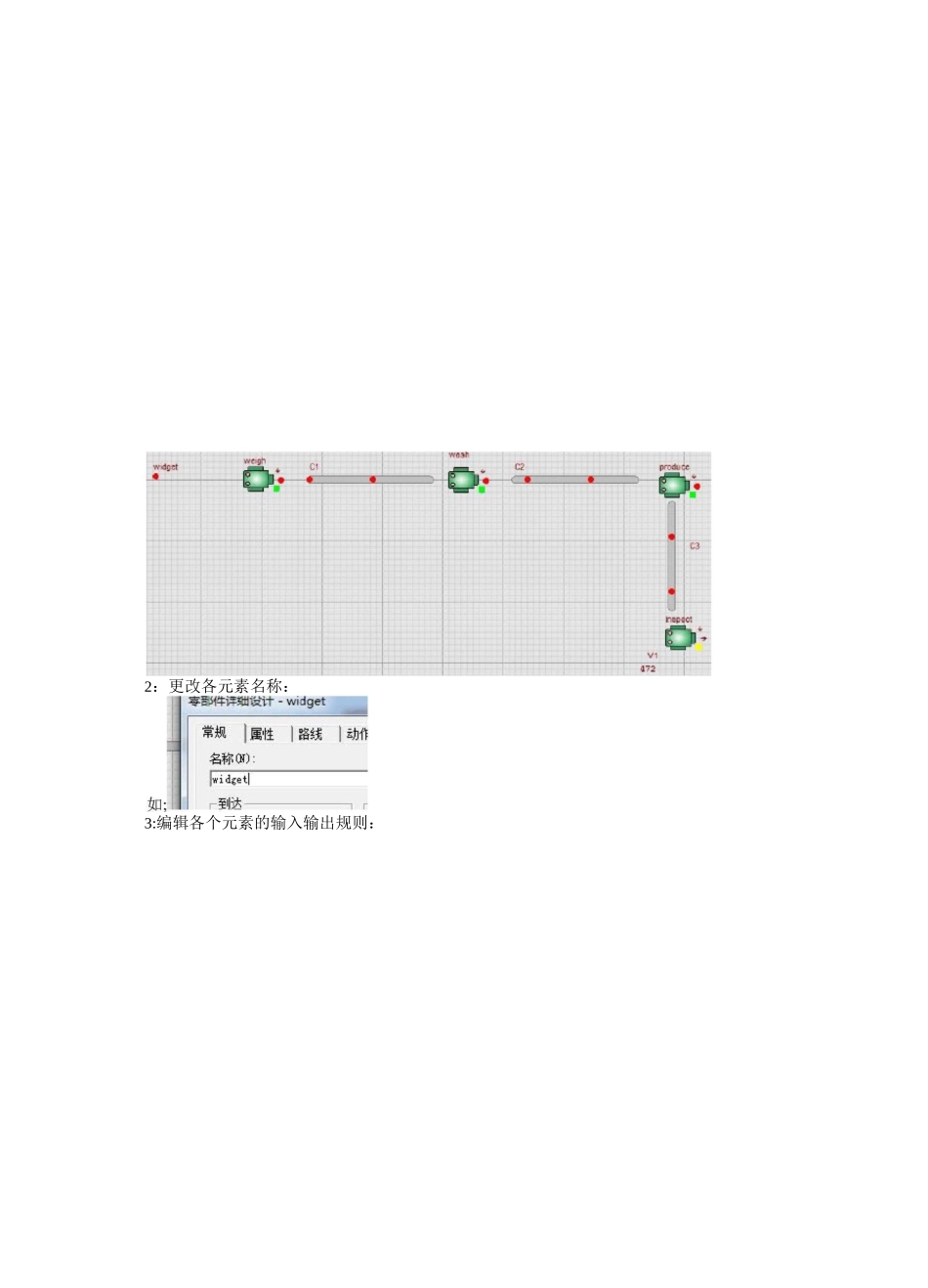

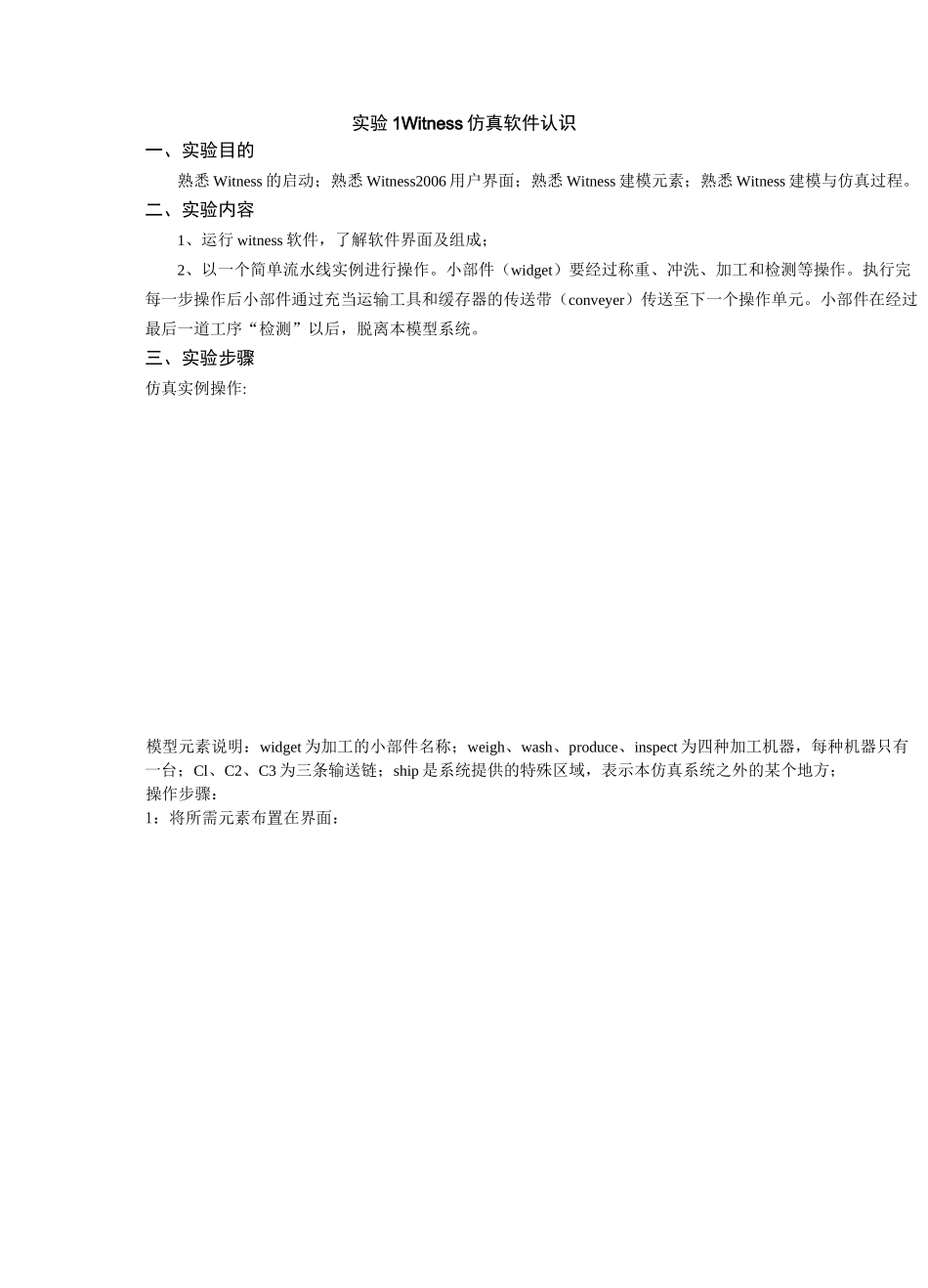

实验1Witness仿真软件认识一、实验目的熟悉Witness的启动；熟悉Witness2006用户界面；熟悉Witness建模元素；熟悉Witness建模与仿真过程。二、实验内容1、运行witness软件，了解软件界面及组成；2、以一个简单流水线实例进行操作。小部件（widget）要经过称重、冲洗、加工和检测等操作。执行完每一步操作后小部件通过充当运输工具和缓存器的传送带（conveyer）传送至下一个操作单元。小部件在经过最后一道工序“检测”以后，脱离本模型系统。三、实验步骤仿真实例操作:模型元素说明：widget为加工的小部件名称；weigh、wash、produce、inspect为四种加工机器，每种机器只有一台；Cl、C2、C3为三条输送链；ship是系统提供的特殊区域，表示本仿真系统之外的某个地方；操作步骤：1：将所需元素布置在界面：2：更改各元素名称：3:编辑各个元素的输入输出规则：4:运行一周（5天*8小时*60分钟=2400分钟），得到统计结果。5:仿真结果及分析：Widget：各机器工作状态统计表：酯空制■"當忙1F顶充•＜右空常阻龜、故惮葢04weighn.oa1OC-OC-D.OOu.onoac43.OD&0CU.tMcoc4£D如曰刖2D.50TS.MD.Ofl0.00H.ODo.ac-D.OO0.00H.C'DG.QG477urcduca4Q.71背25D.OOG.auD.ODC.QCD.ODD.DDG.OChBpact41.DO&9.QG0.00D.fflJo.on&.QCD.ODC-.DCa.bnG.OG+H咗空闲光繁3WITNESSI同|墓机器统计表基于上班时间的报告@WTTNE&S机器统计表基于上班时问的报告■鳴等待劳动者进行周期猎环■%调整邈鳴等待劳动者调整■常故暉■%等待劳动者錐備.饶100:分析：第一台机器效率最高位100%，第二台机器效率次之为79%，第三台和第四台机器效率低下，且空闲时间较多，可考虑加快传送带C2、C3的传送速度以及提高第二台机器的工作效率，以此来提高第三台和第四台机器的工作效率。6：实验小结：通过本次实验，我对Witness的操作界面及基本操作有了一个初步的掌握，同学会了对于一个简单的流水线生产线进行建模仿真，总体而言，实验非常成功。|weigh|wash.prtwiiicftins-pect实验2单品种流水线生产计划设计、实验目的1.理解系统元素route的用法。2.了解优化器optimization的用法。3.了解单品种流水线生产计划的设计。4.找出高生产效率、低临时库存的方案。二、实验内容某一个车间有5台不同机器，加工一种产品。该种产品都要求完成7道工序，而每道工序必须在指定的机器上按照事先规定好的工艺顺序进行。假定在保持车间逐日连续工作的条件下，仿真在多对象平准化种生产采用不同投资计划的工作情况。在不同投资计划组合中选出生产高效、低临时库存方案，来减少占用资金。产品工艺路线如图所示。产品的计划投产方案批量：10,20,30。产品计划投产间隔（min）:10,20,30,40,50,60。如果一项作业在特定时间到达车间，发现该机器组全都忙着，该作业就在该组机器处排入一个FIFO规则的队列，如果有前一天没有完成的任务，第二天继续加工。三、实验步骤1.兀素名称类型数量说明Ppart1产品Watercleanmachine1机器组1DSDcoatmachine2机器组2Greenfiremachine1机器组3TCPprintfiremachine1机器组4Lapingmachine1机器组5Bufbuffer5临时库存C2-C7conveyor1输送链Stattribute1产品属性OutputVariable(Int)1产量统计V1-V5Variable(Int)5每台机器产量统计abcattribute1目标函数（方案优化）2.元素可视化设置:3.元素细节设计⑴对Part元素P细节设计:Type:activeInterarrvial:10Lotsize:10To...：PushtoRouteActiononcreat:icon=94St=1Pen=1Route设计：手部:口啊EIS卄-P癥金14路纬劝年］咸取讣篦抿告迂理|阶敲團:目泌血糊要M■-|Bu£sJ_£ETUP(E)KJTCLE(C):盂IPEtc弓恬“凿日b«l:Uf^la:|?.如2_?为5\|Wrist川显示中拙选m帮阳2)对Buffer元素buf细节设计Capacity:1000Output.option:any3)对Machine元素Waterclean细节设计Type:generalInput.quantity:5Input.from:match/attributeStbuf(1)#5Duration.Cycletime:ERLANG(R_cycle,1,st)Duration.actionsonfinish:PEN=PEN+1St=St+1Ifst=8Output=output+1EndifOutput.Quantity:5Output.to:pushtoroute4)对Machine元素DSDcoat细节设计Type:generalInput.quantity:5Input.from:match/attributeStbuf(2)#5Duration.Cycletime:...
