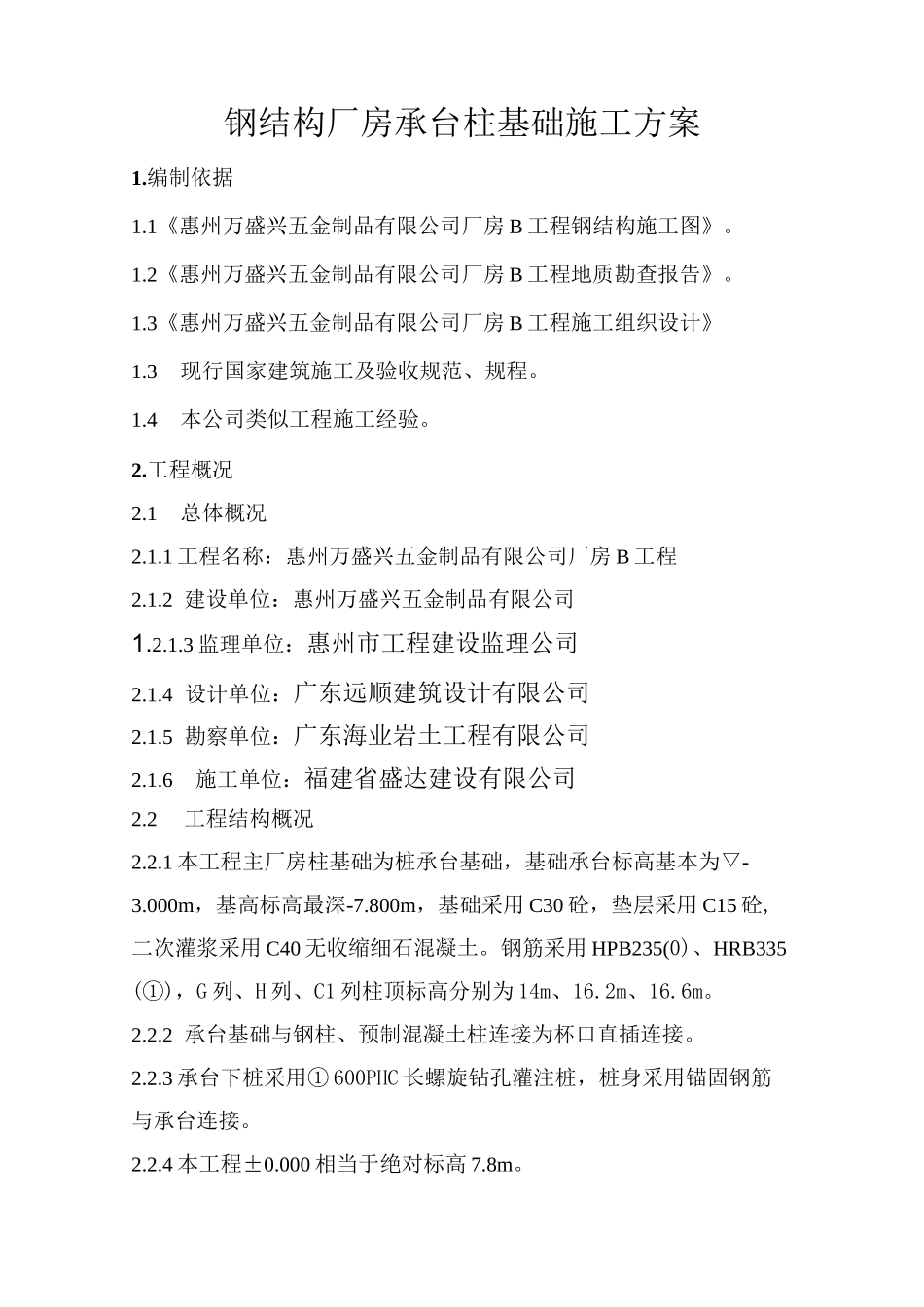

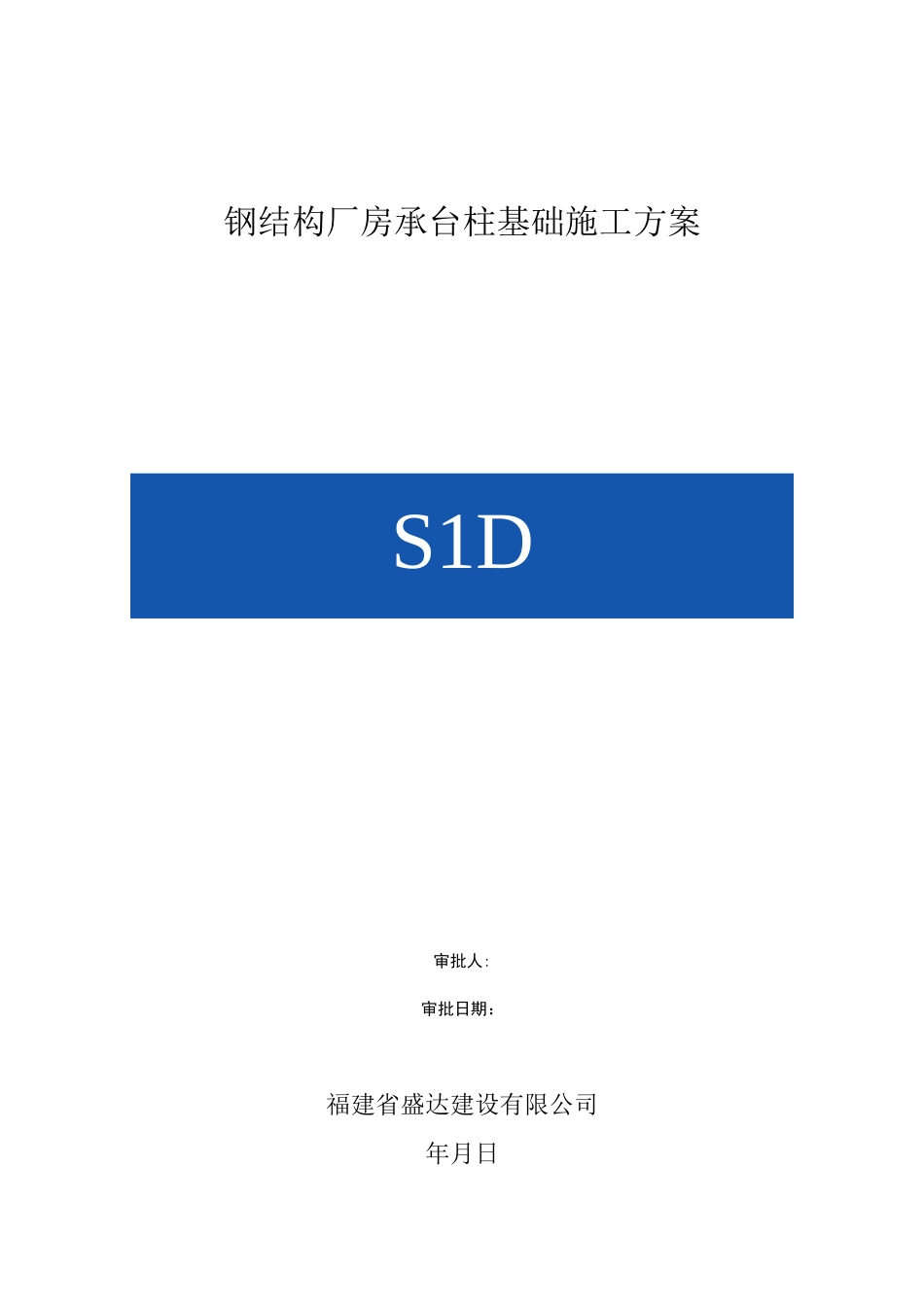

钢结构厂房承台柱基础施工方案S1D审批人:审批日期：福建省盛达建设有限公司年月日钢结构厂房承台柱基础施工方案1.编制依据1.1《惠州万盛兴五金制品有限公司厂房B工程钢结构施工图》。1.2《惠州万盛兴五金制品有限公司厂房B工程地质勘查报告》。1.3《惠州万盛兴五金制品有限公司厂房B工程施工组织设计》1.3现行国家建筑施工及验收规范、规程。1.4本公司类似工程施工经验。2.工程概况2.1总体概况2.1.1工程名称：惠州万盛兴五金制品有限公司厂房B工程2.1.2建设单位：惠州万盛兴五金制品有限公司1.2.1.3监理单位：惠州市工程建设监理公司2.1.4设计单位：广东远顺建筑设计有限公司2.1.5勘察单位：广东海业岩土工程有限公司2.1.6施工单位：福建省盛达建设有限公司2.2工程结构概况2.2.1本工程主厂房柱基础为桩承台基础，基础承台标高基本为▽-3.000m，基高标高最深-7.800m，基础采用C30砼，垫层采用C15砼,二次灌浆采用C40无收缩细石混凝土。钢筋采用HPB235(0)、HRB335(①)，G列、H列、C1列柱顶标高分别为14m、16.2m、16.6m。2.2.2承台基础与钢柱、预制混凝土柱连接为杯口直插连接。2.2.3承台下桩采用①600PHC长螺旋钻孔灌注桩，桩身采用锚固钢筋与承台连接。2.2.4本工程±0.000相当于绝对标高7.8m。3.施工布置：3.1施工准备：施工前作业处及项目部各职能部门和人员应做好相应的各项准备工作，包括：做好图纸的自审与会审工作，编制施工材料预算，为施工提供相关的数据，落实施工材料及周转材料进场。3.2施工安排本单位工程将根据现场条件安排一个建筑作业处负责施工，并综合考虑厂房柱吊装顺序因素，遵循先深后浅的原则，采取分段分片方法开挖施工。3.3施工顺序土方开挖一垫层砼一破桩头及桩身质量检测（桩基单位负责）f基础钢筋、模板、砼施工f模板拆除f回填土f厂房柱吊装3.4施工管理目标3.4.1安全目标无工亡事故。3.4.2文明施工目标保证现场整洁、畅通，材料堆放整齐，排水通畅，争创文明工地。3.4.3质量目标确保分部、分项工程的合格率为100%。3.5施工管理组织体系：为有效管理好本项目，福建省盛达建设有限公司抽调有钢结构工程施工经验的管理人员，组建了惠州万盛兴五金制品有限公司厂房B工程项目经理部。项目管理组织体系详见（附表四）3.6施工工期厂房柱基础、预制柱预制、吊装，其余均在9月30日前全部施工完毕。（详见附表一）4.主要施工方法4.1土方开挖4.1.1测量放线：4.1.1.1加密控制网：为保证厂房柱基础施工需要，将项目经理提供二级测量控制网在厂房柱基础区域进行加密。4.1.1.2控制桩保护:在控制桩四周lm范围用©48X3.5钢管进行围护,护栏高度1.2m，并涂刷红白相间油漆，以保护控制桩不被破坏。每个基础设置四个控制桩,具体做法详见下图。U+1200-0■A■：仇面丄1000|10控制桩做法示意图4.1.1.3标高控制：从控制桩上高程点引测,以控制基础各部位标高。4.1.1.4中心线控制：采用全站仪、经纬仪、钢卷尺,从加密控制网引测以控制基础。4.2.2土方开挖采用1~2台lm3反铲挖土机挖土，自卸汽车运土，挖出的土方运至业主指定的位置堆土场（2km以内）。土方堆场由业主提供，由于土方堆场场地过于狭小，我单位提供一台1m3反铲挖土机翻土打堆。土方平均开挖需增加2次。4.2.3基坑开挖后，基坑周围应及时用钢管围护，刷黄黑油漆，晚上用红色警戒灯挂于保护钢管上。（具体做法详见下图）48*3.5钢管打入土戻800基坑钢管围护立面布置示意图4.2.4基坑开挖方式为：基础标高—3.000,土方边坡系数为1：1,一级放坡。基础标高为▽—5.300,土方边坡系数为1：1,二级放坡。基础标高为▽—7.800,土方边坡系数为1：1.5,二级放坡，C15混凝土护坡。基坑操作面宽度为1500,基坑四周设置200X300排水沟,坑角留设600X600X800集水井,配备潜水泵及时抽排基坑内集水。（土方开挖图详见附图二）4.2.5验槽土方挖至挖设计标高后,及时通知业主、设计、勘察、监理单位到现场进行验槽。验槽内容为：基坑土质情况、平面位置和基底标高,认可合格后,方可封垫层砼。4.3桩头破除及检测垫层砼施工后及时破除桩头砼,按设计要求进行处理,并配合检测单位对桩身质量进行检测。对于长螺旋钻孔灌注桩施工低于设计标高较多的,按设计要求进...
