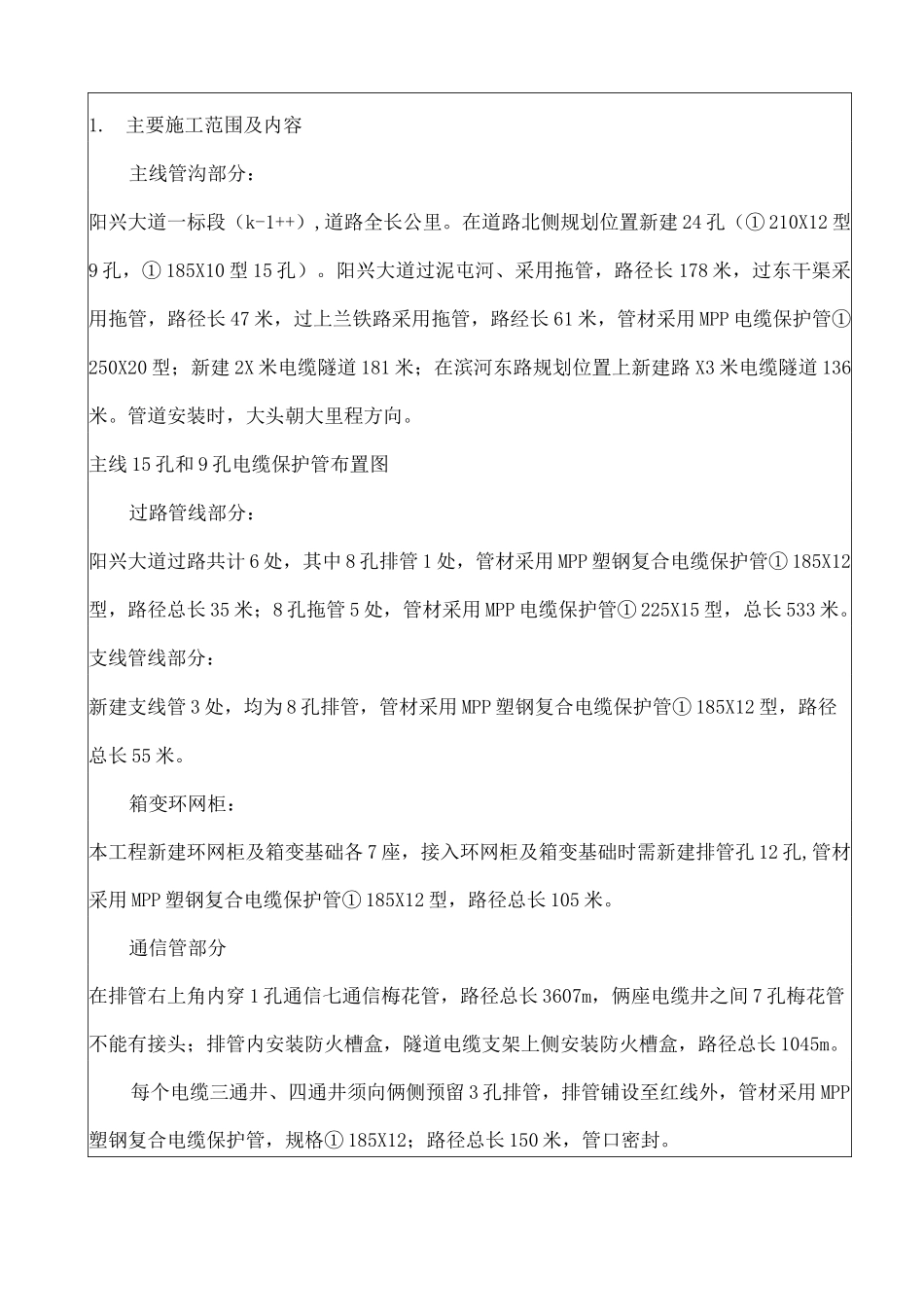

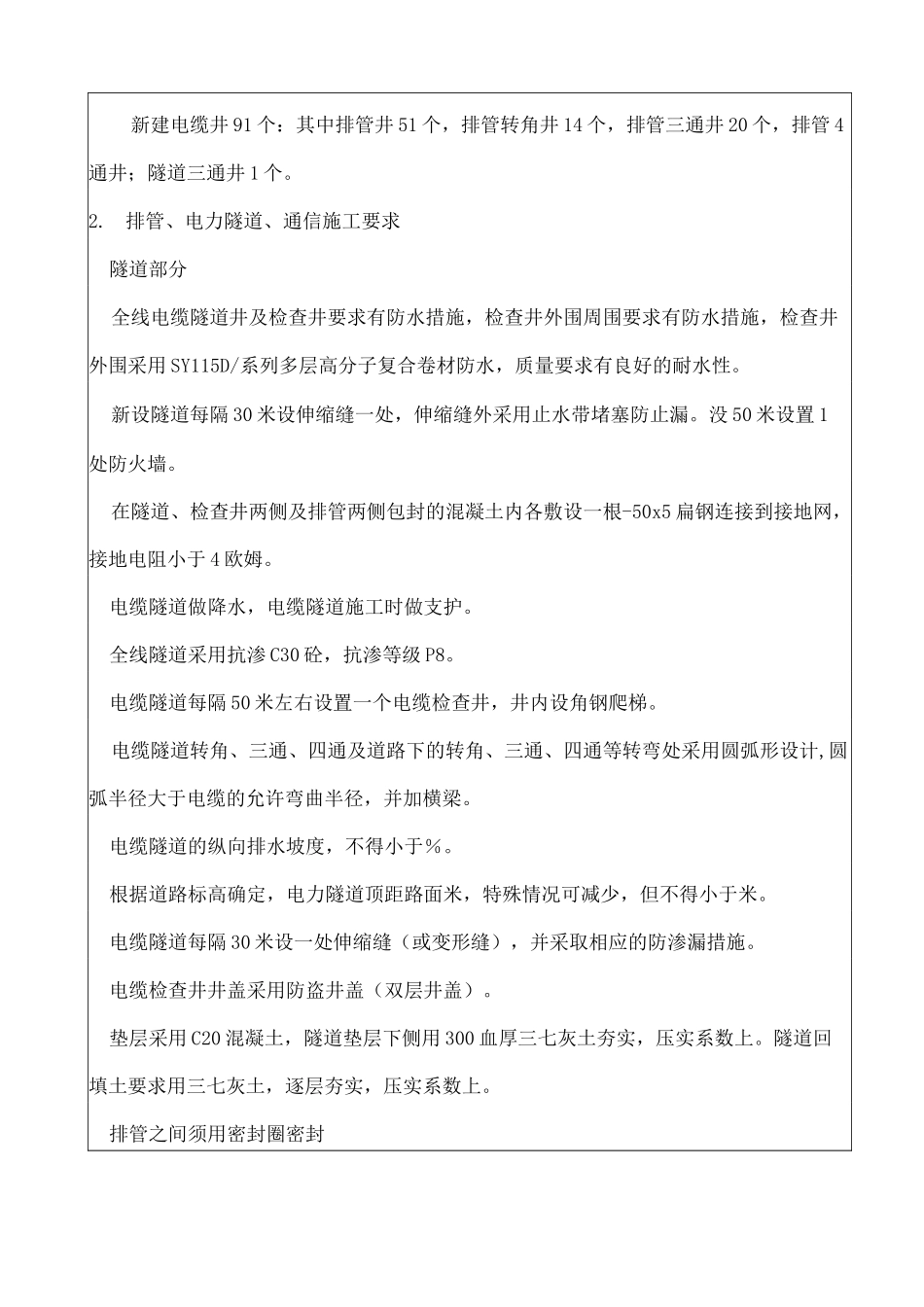

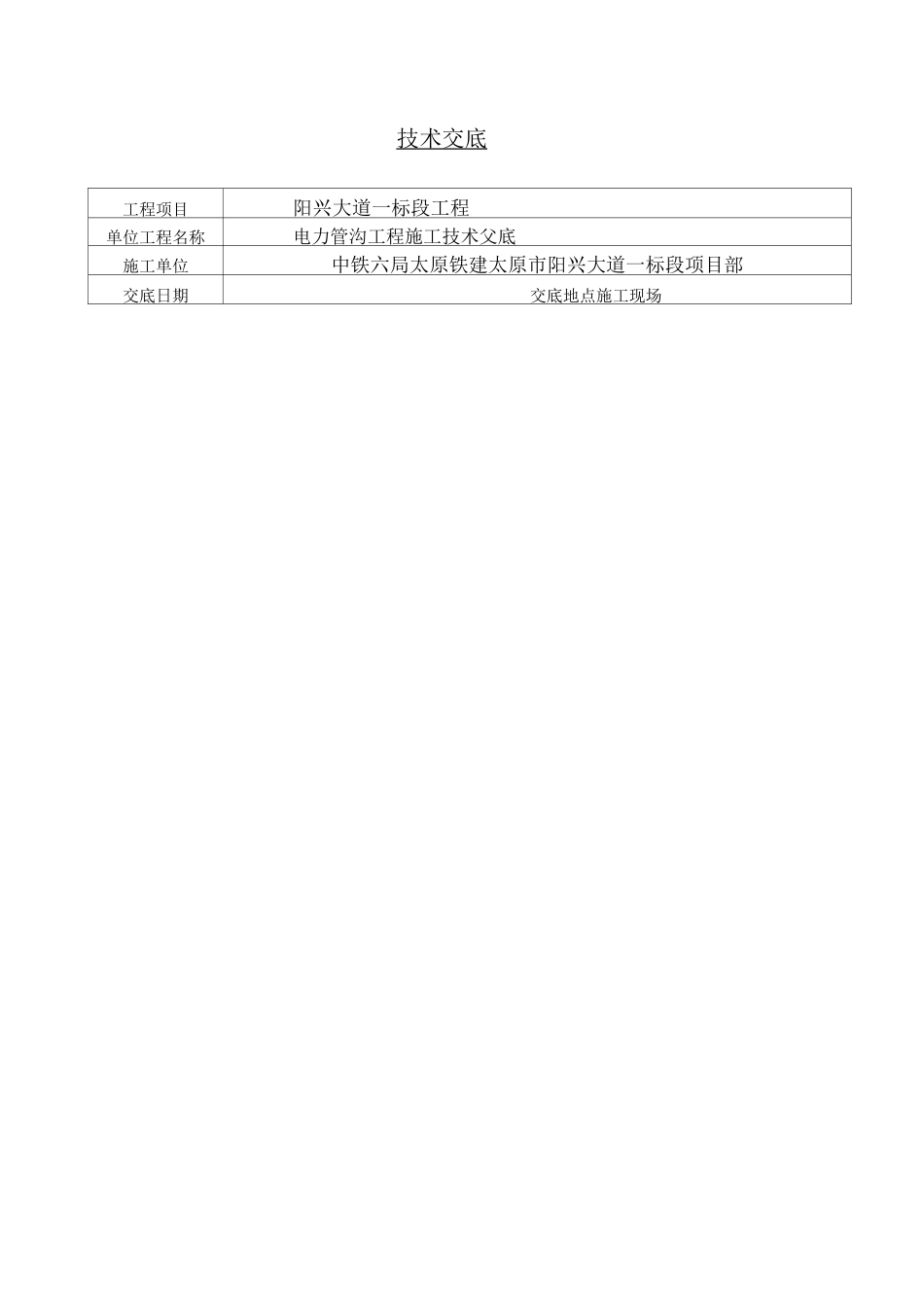

技术交底工程项目阳兴大道一标段工程单位工程名称电力管沟工程施工技术父底施工单位中铁六局太原铁建太原市阳兴大道一标段项目部交底日期交底地点施工现场1.主要施工范围及内容主线管沟部分：阳兴大道一标段（k-1++）,道路全长公里。在道路北侧规划位置新建24孔（①210X12型9孔，①185X10型15孔）。阳兴大道过泥屯河、采用拖管，路径长178米，过东干渠采用拖管，路径长47米，过上兰铁路采用拖管，路经长61米，管材采用MPP电缆保护管①250X20型；新建2X米电缆隧道181米；在滨河东路规划位置上新建路X3米电缆隧道136米。管道安装时，大头朝大里程方向。主线15孔和9孔电缆保护管布置图过路管线部分：阳兴大道过路共计6处，其中8孔排管1处，管材采用MPP塑钢复合电缆保护管①185X12型，路径总长35米；8孔拖管5处，管材采用MPP电缆保护管①225X15型，总长533米。支线管线部分：新建支线管3处，均为8孔排管，管材采用MPP塑钢复合电缆保护管①185X12型，路径总长55米。箱变环网柜：本工程新建环网柜及箱变基础各7座，接入环网柜及箱变基础时需新建排管孔12孔,管材采用MPP塑钢复合电缆保护管①185X12型，路径总长105米。通信管部分在排管右上角内穿1孔通信七通信梅花管，路径总长3607m，俩座电缆井之间7孔梅花管不能有接头；排管内安装防火槽盒，隧道电缆支架上侧安装防火槽盒，路径总长1045m。每个电缆三通井、四通井须向俩侧预留3孔排管，排管铺设至红线外，管材采用MPP塑钢复合电缆保护管，规格①185X12；路径总长150米，管口密封。新建电缆井91个：其中排管井51个，排管转角井14个，排管三通井20个，排管4通井；隧道三通井1个。2.排管、电力隧道、通信施工要求隧道部分全线电缆隧道井及检查井要求有防水措施，检查井外围周围要求有防水措施，检查井外围采用SY115D/系列多层高分子复合卷材防水，质量要求有良好的耐水性。新设隧道每隔30米设伸缩缝一处，伸缩缝外采用止水带堵塞防止漏。没50米设置1处防火墙。在隧道、检查井两侧及排管两侧包封的混凝土内各敷设一根-50x5扁钢连接到接地网，接地电阻小于4欧姆。电缆隧道做降水，电缆隧道施工时做支护。全线隧道采用抗渗C30砼，抗渗等级P8。电缆隧道每隔50米左右设置一个电缆检查井，井内设角钢爬梯。电缆隧道转角、三通、四通及道路下的转角、三通、四通等转弯处采用圆弧形设计,圆弧半径大于电缆的允许弯曲半径，并加横梁。电缆隧道的纵向排水坡度，不得小于％。根据道路标高确定，电力隧道顶距路面米，特殊情况可减少，但不得小于米。电缆隧道每隔30米设一处伸缩缝（或变形缝），并采取相应的防渗漏措施。电缆检查井井盖采用防盗井盖（双层井盖）。垫层采用C20混凝土，隧道垫层下侧用300血厚三七灰土夯实，压实系数上。隧道回填土要求用三七灰土，逐层夯实，压实系数上。排管之间须用密封圈密封排管部分电缆排管管材采用MPP塑钢复合电缆保护管，电缆拖管管材采用MPP电缆保护管。距人井外壁处安装管枕。混凝土现浇，混凝土采用C30,排管两侧，管顶上回填土要求无杂质黄土，逐层夯实，压实系数上。基础采用混凝土现浇，混凝土采用C30，基础下侧用厚300mm三七灰土，压实系数上。电缆排管管顶覆土米（特殊情况可减少，但不得小于米），保护层厚度100血，采用C30混凝土包封，混凝土应浇捣坚固并振荡，使沙与混凝土和排管成一体。电缆排管沟底应整平夯实，垫层采用C30混凝土垫层，垫层厚200m，应平直且满足坡度要求。电缆排管在电缆检查井内，每个管口都须封堵，防止泥沙等异物进入管内，在试通或穿电缆时打开。电缆检查井及排管用原土回填，每30厘米夯实一次。在检查井两侧及排管两侧包封的混凝土内各敷设一根-50x5扁钢连接到接地网，接地电阻小于4欧姆。通信部分专用排管与七孔梅花管的敷设需要同期敷设应有专门的说明：俩检修井敷设的七孔梅花管之间不得有接头完成敷设的通信专用排管应进行封堵3.施工方法施工测量1.测量前先复核水准点，符合规范要求。轴线测设，根据设计图测设管道中心线和电力井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划...
