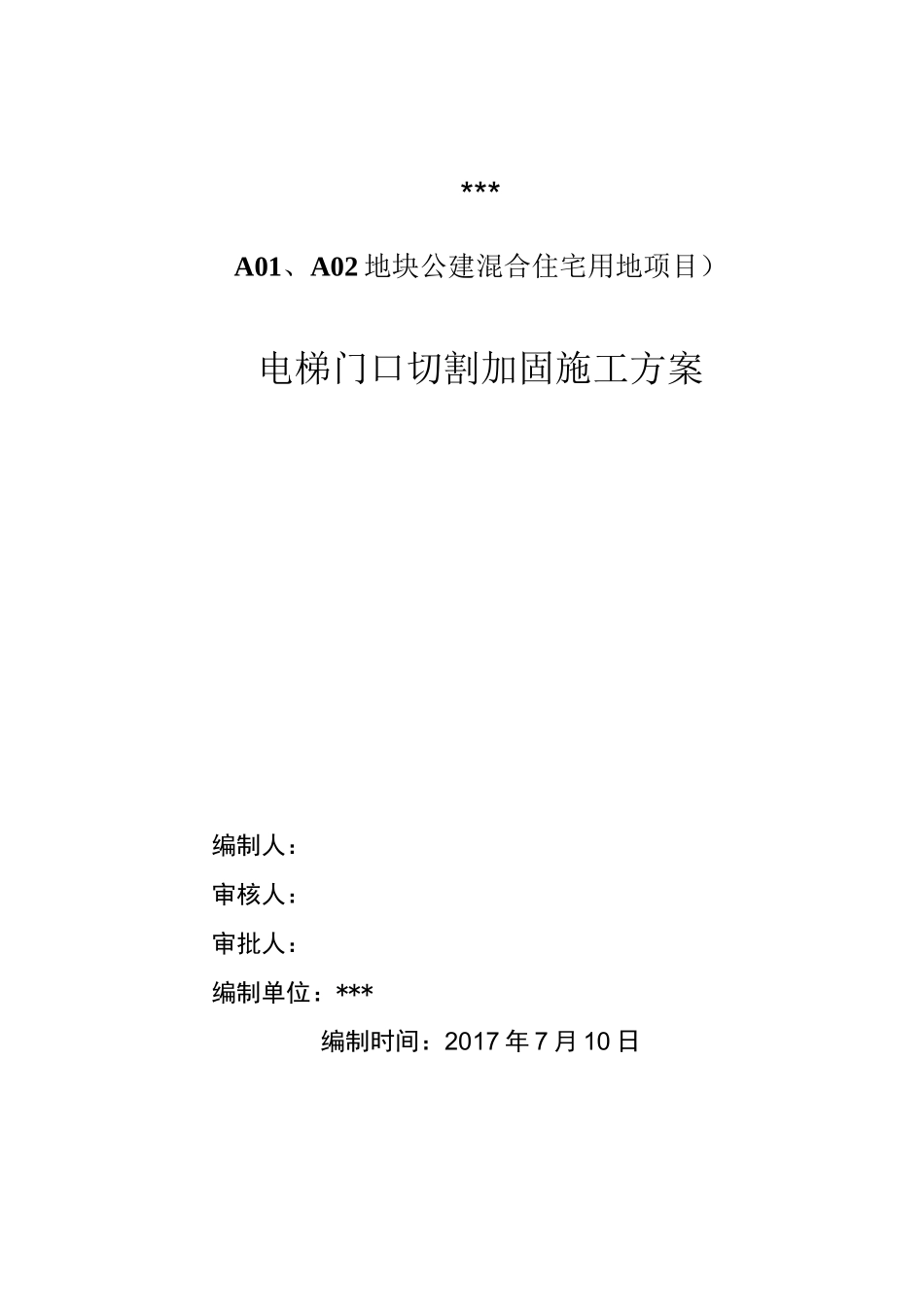

***A01、A02地块公建混合住宅用地项目）电梯门口切割加固施工方案***2017年7月10日***A01、A02地块公建混合住宅用地项目）电梯门口切割加固施工方案编制人：审核人：审批人：编制单位：***编制时间：2017年7月10日1.......................................................................工程概况12.编制依据13.工作流程及技术重点13.1脚手架搭设13.2静力切割23.3包钢加固34.质量及保证措施55.施工安全及注意事项56.主要保证措施66.1质量保证措施66.2工期保证措施66.3安全保证措施611.工程概况根据建设单位结构设计变更通知单结（变）-002指令要求，需对9#、10#楼-1层至5层电梯门洞暗柱切割加固。拟定本次施工采用静力切除法将暗柱切除并后期加固补强处理。2.编制依据类别名称编号国家《混凝土结构加固设计规范》(GB50367-2013)《混凝土结构设计规范》(GB50010—2010)行业《建筑现场临时用电安全技术规程》(JGJ46—2012)《建筑机械使用安全技术规程》(JGJ33—2012)3.工作流程及技术重点3.1脚手架搭设因本次施工为切除原有混凝土门洞口后进行加固处理，为保证施工作业面及施工人员安全，便于后期施工操作，电梯井道内需设置脚手架，搭设高度为井道底部至5层楼板，在每层楼板处设置操作平台，满铺脚手板并采用安全密目网封闭架体，防止发生坠楼事件。脚手架搭设平面及立面示意图如下所示。架体搭设平面布置23.2静力切割3.2.1施工工艺流程号'=■满铺脚手板少②㈤满铺脚于縊偏册：1滴铐卸J;板I屈F、层圧设置圭全兜网精铺M于棍隅锭訓手板:!••T满铺卿于棍-j«(-in3井道内架体搭设f在施工现场周围设施工警戒线和保护成品f标出门洞切割位置线f水钻切除f切除块处理f清理工作面3.2.2具体施工工艺及方法根据变更文件并结合图纸，在作业面上标出需要切割的位置，并由测量员及质检员自检，监理单位验收合格后方可开始切割施工。3.2.3静力切割本次切割采用专用切除混凝土锯进行施工，先在混凝土结构上水钻开孔，用于固定切割锯，开孔完成后将切割锯支腿固定于结构墙面上，由下而上一次切割到底。切除后形成混凝土碎屑采用人工取下，通过外运电梯转至地面后，清运至施工现场指定地点。3.3包钢加固外包钢加固技术分为湿式外包钢和干式外包钢两种，干式外包钢是型钢与缀板包裹约束混凝土构件后，对混凝土与钢材表面不做处理；所以只对构件起到包裹约束提高构建抗拉能力的作用。湿式外包钢是在干式外包钢的基础上，在混凝土与钢构件接触面灌注或粘贴加固材料，以达到外包钢构件与原砼结构整体共同受力的目的。本次施工采用湿式外包钢施工工艺，后浇筑混凝土部分采用CGM-3超细型咼强加固灌浆料，标号C50。1、定位放线时在拟包钢柱、梁上弹线标出包钢型钢的位置线一般应在包钢线外扩20mm为避免清理时污染混凝土面。42、侧面与小面焊接连接，焊好后，应用快干型材料将型钢周围封闭，并留出排气孔，然后按有关方法进行灌浆粘结。3、型钢表面宜做防锈处理，亦可采用其它饰面防腐材料加以保护。（1）施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，在混凝土粘钢位置测放打磨控制线，待打磨工作完成后补加粘钢位置线。（2）砼表面打磨打磨掉混凝土浮层，直至完全露出坚实新结构面，混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以剔除，用指定材料修补，裂缝部位应首先进行封闭处理。（3）钢材表面打磨钢材粘接面，须进行除锈和粗糙处理。用砂轮磨光机打磨出金属光泽。（4）组装焊接根据图纸或洽商要求结合现场实际情况对钢材进行组装焊接，角钢与原结构墙体尽量贴紧，竖向基本顺直，如原结构墙体出现较大偏差，应进行顺直处理，缀板与角钢搭接部位须三面围焊，焊缝应符合设计及《建筑钢结构焊接规程》要求。（5）验收焊缝现场负责人检查焊接工作，请甲方验收。（6）埋管注浆（7）焊缝检验合格后，用快干型材料沿钢材边缘封严，结合现场实际情况确定埋管位置及间距。如不埋管，可在角钢和缀板上钻©6注浆孔，孔间距不大于500mm。（8）严格按结构加固材料说明书提供的配比配制，搅拌均匀后方可使用。（9）用气泵和注浆罐进行注浆，注浆时竖向按从下向上的顺序，...
