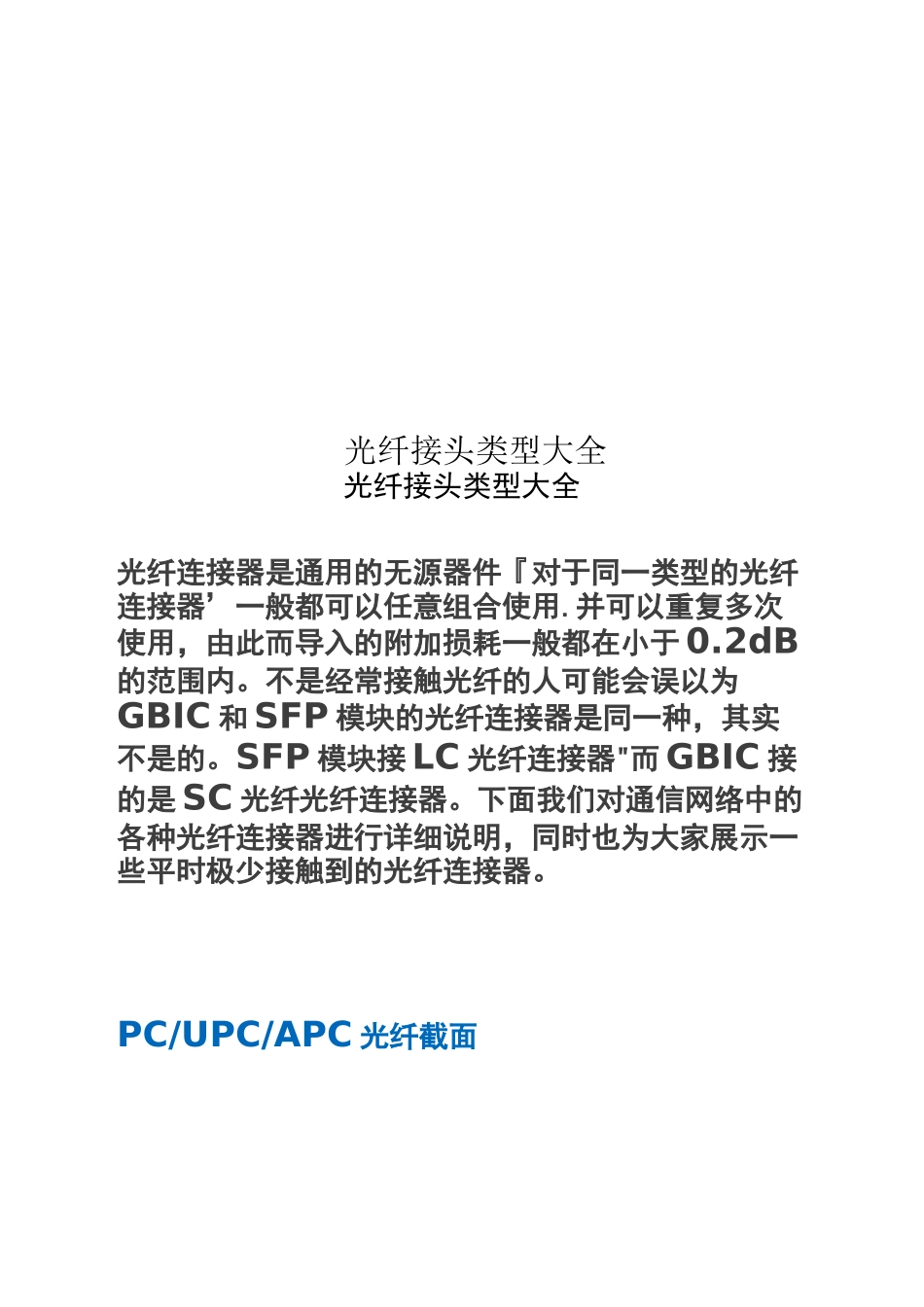

光纤接头类型大全光纤接头类型大全光纤连接器是通用的无源器件『对于同一类型的光纤连接器’一般都可以任意组合使用.并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器"而GBIC接的是SC光纤光纤连接器。下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平时极少接触到的光纤连接器。PC/UPC/APC光纤截面APUPP51ot■負PCcoflMCtor6$琵vsvvREM%・型5呵够!0Endol■PC“rwctor50朗4008VS\光纤接头的截面应该分为PC、UPCAPC,这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的，而APC的光纤微球型端面与陶瓷体的端面是成8。斜角的。UPC生活中，我们常常被客户要求中的pc/upc/apc光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。PC指的是紧密接触(physicalcontact)，同样是紧密接触『根据回波损耗的不同，连接器分为PC,SPC，UPC和APC。SPC指的是superphysicalcontact,UPC指的是ultraphysicalcontact。PC,SPC和UPC工业标准规定的波损耗分别为-35dB,-40dB和-50dB(回波损耗是指有多少比例的光又被连接器的端面反射，波损耗越小越好『当然你也可以说回波损耗的值越大越好，不考虑前面那个负号)。不同的连接器原则上不能混接『但PC,SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。就是减少反射，其工业标准的波损耗为APC则完全不同『它的端面被磨成一个8度角，-60dB。APC连接器只能与APC相连接。由于APC的结构与PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。连接APC到PC的办法：通过PC到APC转换的光纤跳线来实现。另外要说明的是APC连接器通常是绿色的（而黄色的光纤则只是单模光纤），而且人眼就能看到光纤端面的倾斜。光纤连接器按照不同的分类方法『光纤连接器可以分为不同的种类，安传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头。其采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉『插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST型光纤连接器常用于光纤配线架，外壳呈圆形,紧固方式为螺丝扣。g・*'-小（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）,也有许多光电转化器使用此类接头。ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的,对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。LC型连接器LC型连接器是著名Bell(贝尔)研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC.FC等所用尺寸的一半，为1・25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。FC型光纤连接器这种连接器最早是由日本NTT研制。FC是FerruleConnector的缩写，金属接头，表明其外部加强方式是采用金属套，一般在ODF侧采用，金属接头的可插拔次数比塑料要多，紧方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端口。此类连接器结构简单,操作方便,制作容易，但光纤端面对微尘较为敏感『且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来『对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损...
