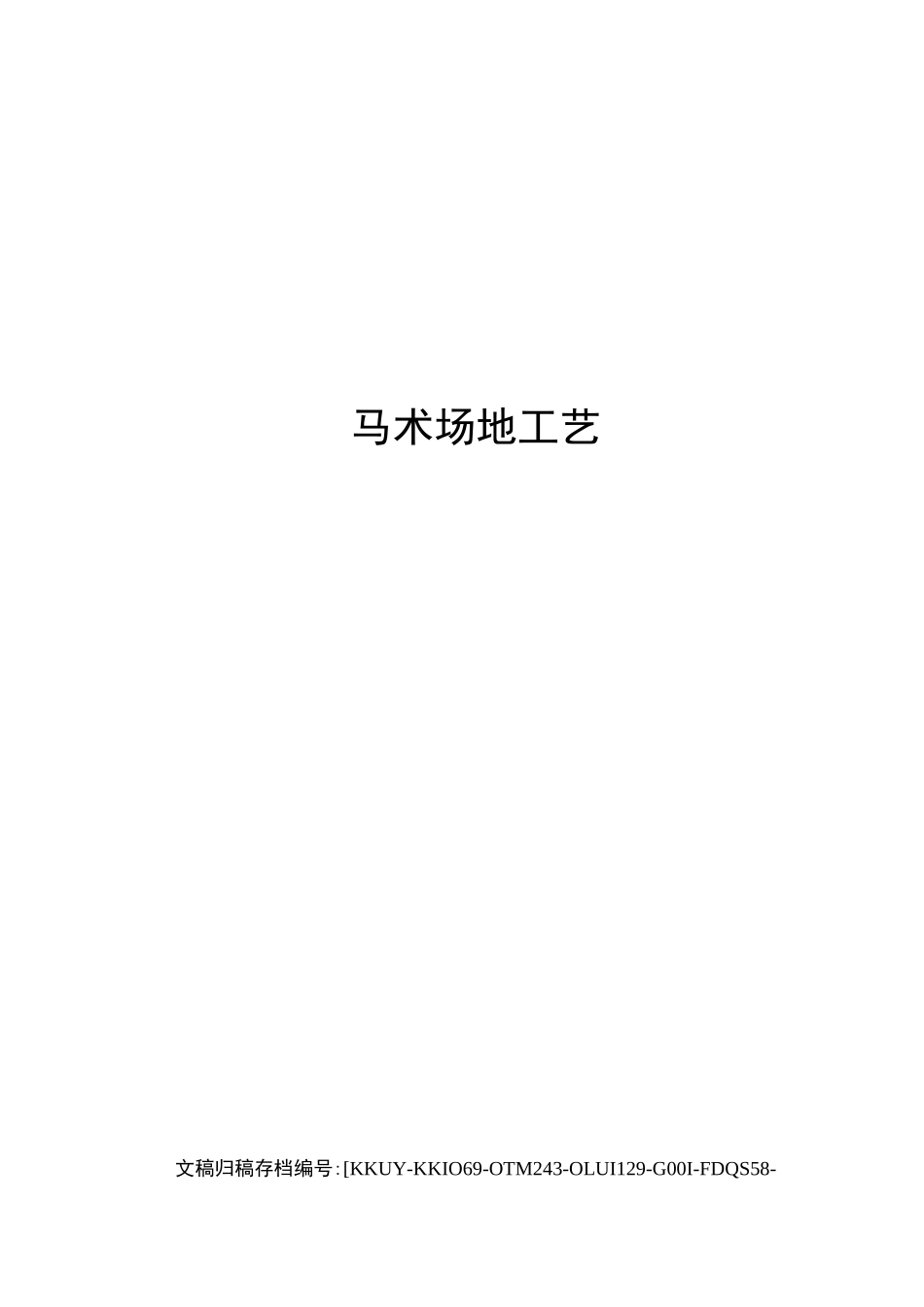

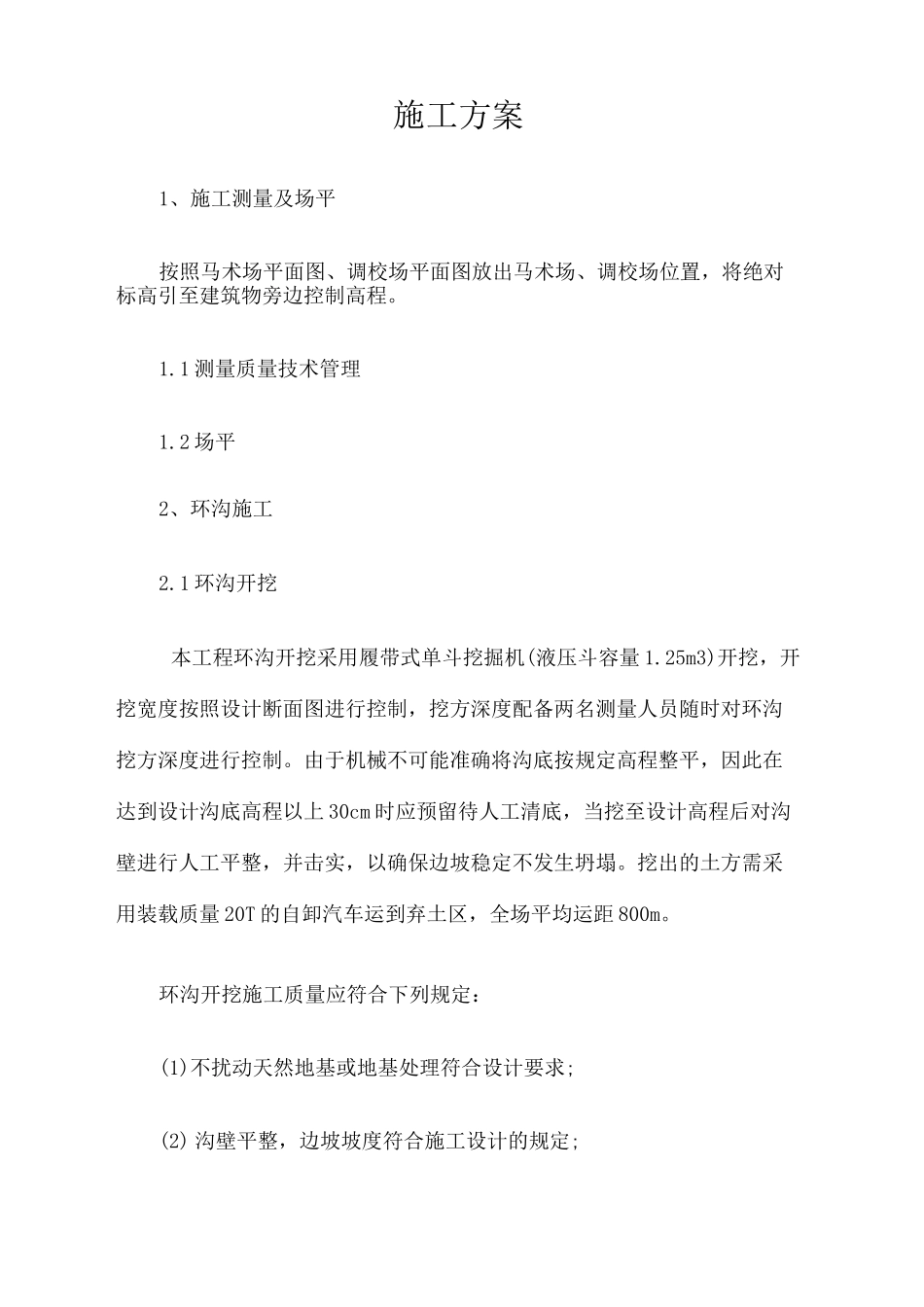

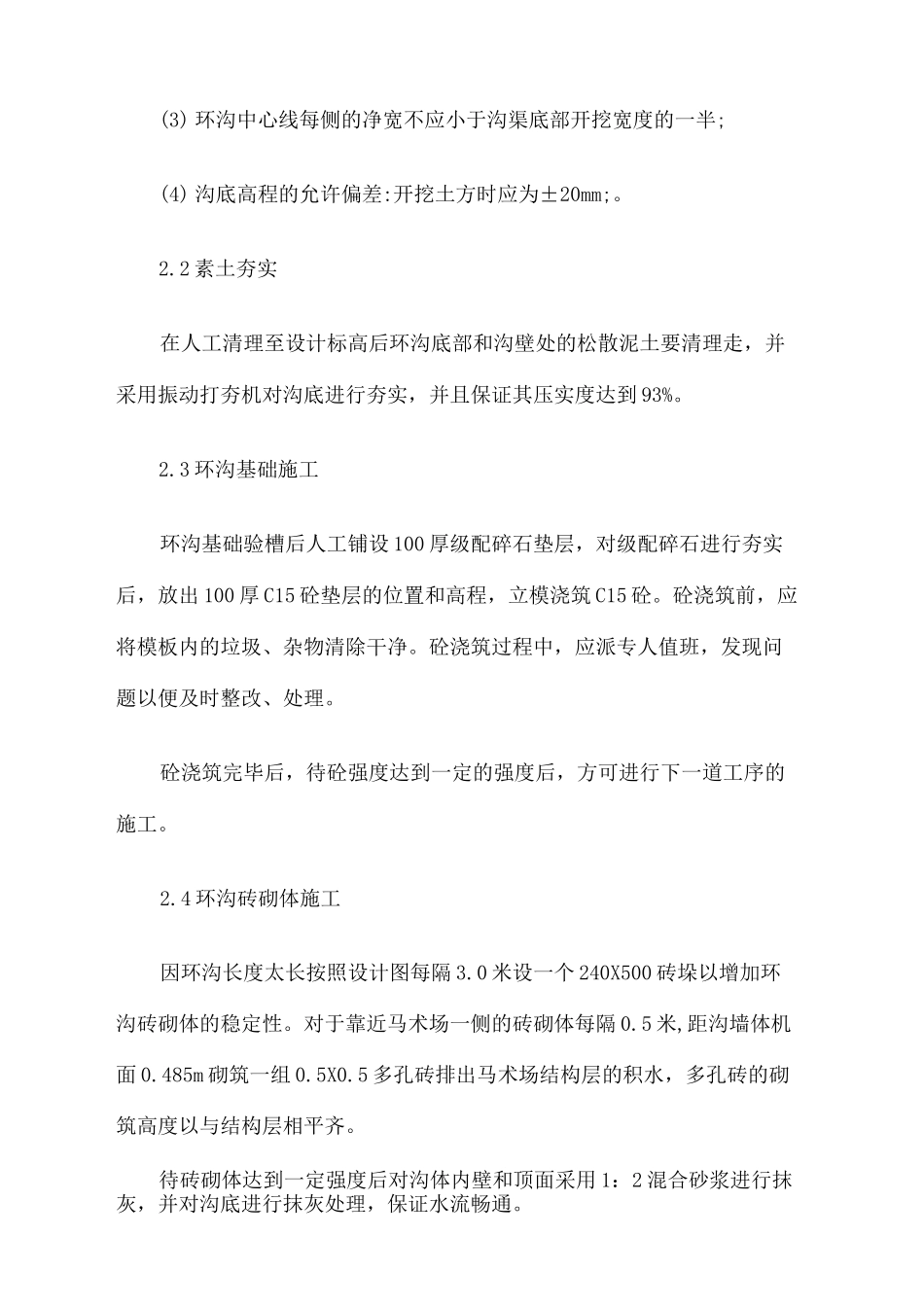

马术场地工艺文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-施工方案1、施工测量及场平按照马术场平面图、调校场平面图放出马术场、调校场位置,将绝对标高引至建筑物旁边控制高程。1.1测量质量技术管理1.2场平2、环沟施工2.1环沟开挖本工程环沟开挖采用履带式单斗挖掘机(液压斗容量1.25m3)开挖,开挖宽度按照设计断面图进行控制,挖方深度配备两名测量人员随时对环沟挖方深度进行控制。由于机械不可能准确将沟底按规定高程整平,因此在达到设计沟底高程以上30cm时应预留待人工清底,当挖至设计高程后对沟壁进行人工平整,并击实,以确保边坡稳定不发生坍塌。挖出的土方需采用装载质量20T的自卸汽车运到弃土区,全场平均运距800m。环沟开挖施工质量应符合下列规定:(1)不扰动天然地基或地基处理符合设计要求;(2)沟壁平整,边坡坡度符合施工设计的规定;(3)环沟中心线每侧的净宽不应小于沟渠底部开挖宽度的一半;(4)沟底高程的允许偏差:开挖土方时应为±20mm;。2.2素土夯实在人工清理至设计标高后环沟底部和沟壁处的松散泥土要清理走,并采用振动打夯机对沟底进行夯实,并且保证其压实度达到93%。2.3环沟基础施工环沟基础验槽后人工铺设100厚级配碎石垫层,对级配碎石进行夯实后,放出100厚C15砼垫层的位置和高程,立模浇筑C15砼。砼浇筑前,应将模板内的垃圾、杂物清除干净。砼浇筑过程中,应派专人值班,发现问题以便及时整改、处理。砼浇筑完毕后,待砼强度达到一定的强度后,方可进行下一道工序的施工。2.4环沟砖砌体施工因环沟长度太长按照设计图每隔3.0米设一个240X500砖垛以增加环沟砖砌体的稳定性。对于靠近马术场一侧的砖砌体每隔0.5米,距沟墙体机面0.485m砌筑一组0.5X0.5多孔砖排出马术场结构层的积水,多孔砖的砌筑高度以与结构层相平齐。待砖砌体达到一定强度后对沟体内壁和顶面采用1:2混合砂浆进行抹灰,并对沟底进行抹灰处理,保证水流畅通。2.5环沟沟盖板的制作和安装环沟的沟盖板采用C20混凝土,厂家预制,待砖砌体达到强度后对采用M7.5水泥砂浆进行铺设。3.马术场结构层施工3.1盲沟的挖掘按照盲沟平面图,放出盲沟位置的灰线,使用履带式单斗挖掘机(液压斗容量1.25m3)进行盲管沟沟开挖,配备一台水平仪对开挖深度进行监测,挖掘出的土方使用自卸汽车(20T)运至弃土区,平均运距800米。因机械挖掘不可能准确控制,待机械挖方后还需进行人工拣底,清理沟槽内松散泥土以达到设计、施工要求。3.2素土夯实沟槽清理后,需要对整个马术场素土层以及沟槽内采用振动打夯机进行整理夯实,达到设计要求压实密度为95%以上。3.3盲管的安装本工程采用①100塑料盲管外包土工布,先将包好土工布的塑料盲管放入挖好的盲沟内,调整好位置后,每隔1米使用碎石码砌盲管两边固定好盲管;然后使用人工回填级配碎石回填至素土层表面。3.4摊铺马场专用级配碎石层为保证施工质量,按照设计要求马术赛事区碎石均采用外购的马术赛事区专用碎石,其粒径严格控制在设计要求范围内。为保证摊铺平整度、厚度,马赛事区和调校场碎石层均采用全人工进行摊铺找平,并进行夯实。摊铺前每隔10米设一高程控制桩(使用50mm长①8钢筋)对铺筑厚度及高程进行控制。3.53%水泥稳定3:7石粉石屑混合土为保证对施工不造成影响,确保不造成材料污染,在位于马术赛事区东侧200米处安装搅拌机。按照设计要求将石粉:石屑按3:7重量比进行配比采用双卧轴式混凝土搅拌机中出料容量500L进行充分拌合后,再加入混合料重量3%的水泥再进行拌合,再用装载质量5T自卸汽车将拌合料运抵施工现场,平均运距225m,采用人工进行混合料摊铺工作。摊铺后定期进行洒水养生,保证基础稳定性好,密实度在95%以上,不能板结影响排水,渗水速度达到5-20mm/min。3.61%PP纤维混合马场专用水洗砂8cm厚为保证对施工不造成影响,确保不造成材料污染,在位于马术赛事区东侧200米处安装搅拌机。按照设计要求将PP纤维与马场专用水洗砂进行按按设计要求进行配比采用双卧轴式混凝土搅拌机中出料容量500L进行充分拌合,再用装载质量5T自卸汽车将拌合料运抵施工现场,平均运距225m采用人工进行混合料摊铺工作,再进行人工夯实。3.7栏杆预埋件...
