模板碗扣式支撑体系方案VIP免费

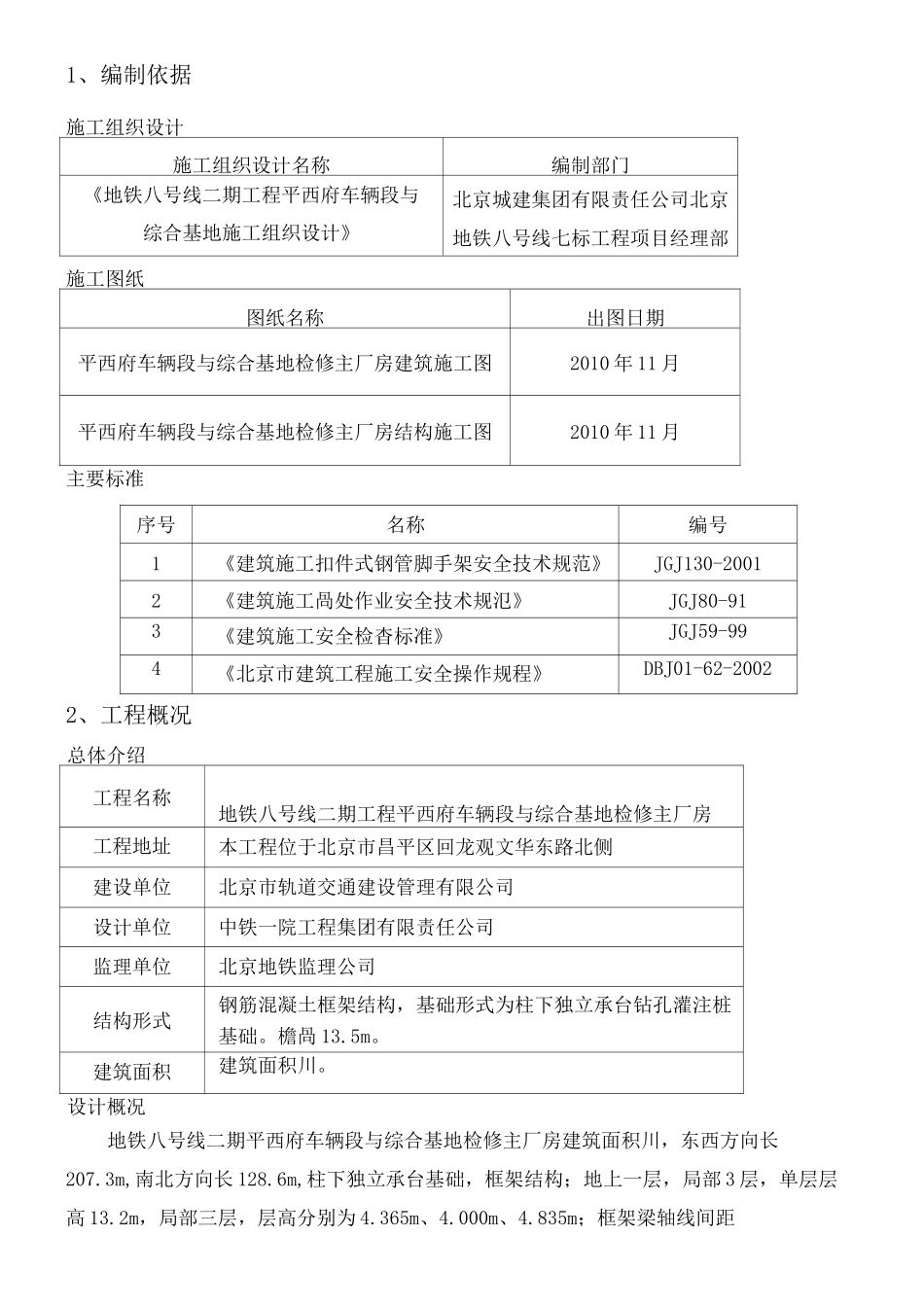

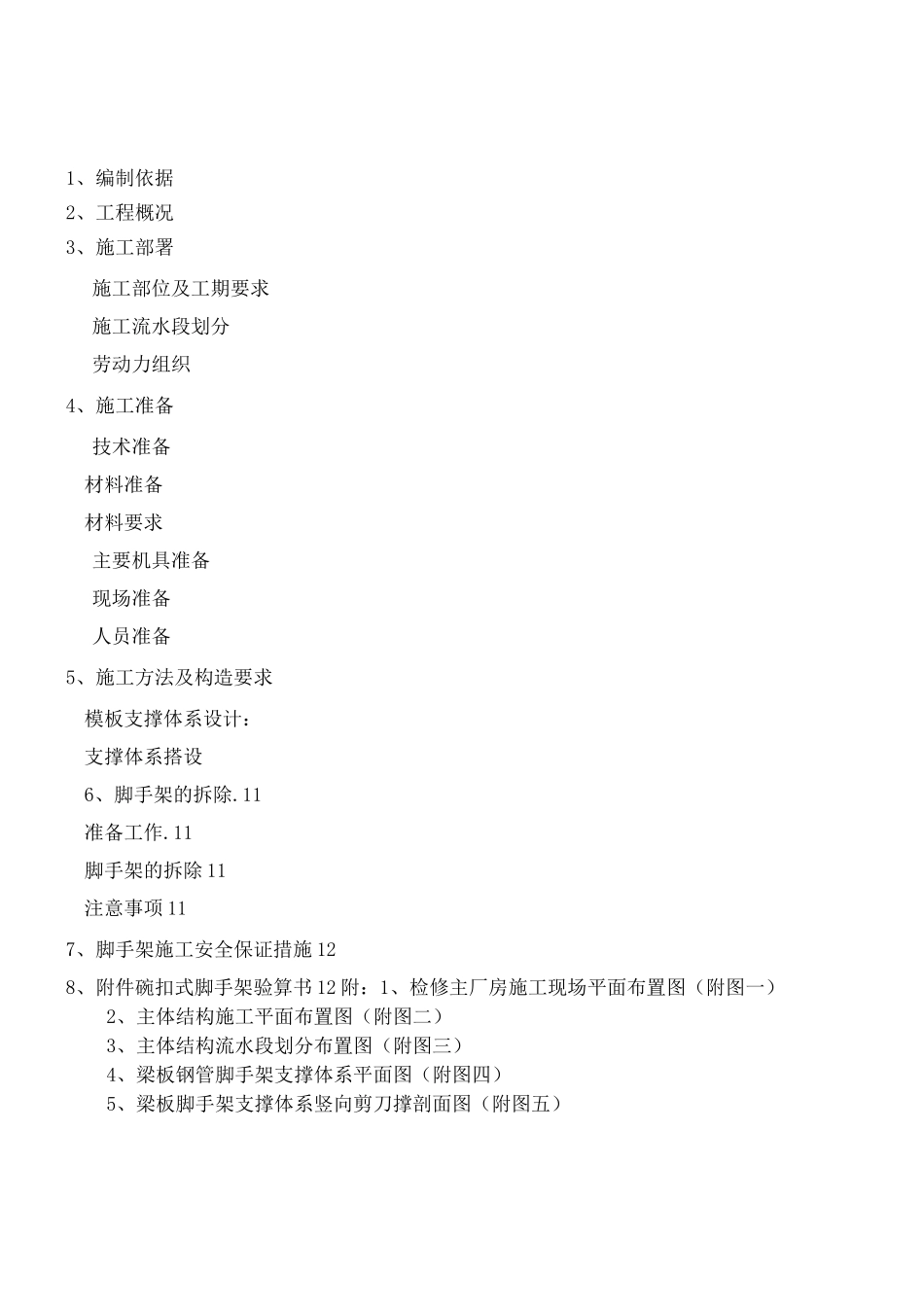

1、编制依据2、工程概况3、施工部署施工部位及工期要求施工流水段划分劳动力组织4、施工准备技术准备材料准备材料要求主要机具准备现场准备人员准备5、施工方法及构造要求模板支撑体系设计：支撑体系搭设6、脚手架的拆除.11准备工作.11脚手架的拆除11注意事项117、脚手架施工安全保证措施128、附件碗扣式脚手架验算书12附：1、检修主厂房施工现场平面布置图（附图一）2、主体结构施工平面布置图（附图二）3、主体结构流水段划分布置图（附图三）4、梁板钢管脚手架支撑体系平面图（附图四）5、梁板脚手架支撑体系竖向剪刀撑剖面图（附图五）1、编制依据施工组织设计施工组织设计名称编制部门《地铁八号线二期工程平西府车辆段与综合基地施工组织设计》北京城建集团有限责任公司北京地铁八号线七标工程项目经理部施工图纸图纸名称出图日期平西府车辆段与综合基地检修主厂房建筑施工图2010年11月平西府车辆段与综合基地检修主厂房结构施工图2010年11月主要标准序号名称编号1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20012《建筑施工咼处作业安全技术规氾》JGJ80-913《建筑施工安全检杳标准》JGJ59-994《北京市建筑工程施工安全操作规程》DBJ01-62-20022、工程概况总体介绍工程名称地铁八号线二期工程平西府车辆段与综合基地检修主厂房工程地址本工程位于北京市昌平区回龙观文华东路北侧建设单位北京市轨道交通建设管理有限公司设计单位中铁一院工程集团有限责任公司监理单位北京地铁监理公司结构形式钢筋混凝土框架结构，基础形式为柱下独立承台钻孔灌注桩基础。檐咼13.5m。建筑面积建筑面积川。设计概况地铁八号线二期平西府车辆段与综合基地检修主厂房建筑面积川，东西方向长207.3m,南北方向长128.6m,柱下独立承台基础，框架结构；地上一层，局部3层，单层层高13.2m，局部三层，层高分别为4.365m、4.000m、4.835m；框架梁轴线间距8400m、9000m、18000m、27000m（平面图见附后）；框架梁截面尺寸400X900、600X1400、600X1500、600X1800、600X1900、600X2000、1000X2000mm；楼板厚度120mm。施工难点及技术要求本工程结构单层层高较高，框架梁截面尺寸及跨度较大，属于超高支模，模板设计及使用必须满足施工要求,应具有足够的强度、刚度，以保证结构物的几何尺寸均匀、断面的一致，模板表面要求平整光洁，强度高、耐腐蚀。对模板的接缝要求严密，不允许漏浆。模板工程必须从施工放线、模板的选材、设计、制作与安装、浇筑过程控制、模板成品保护全过程采取有效措施加以控制，尤其是做好全过程各个工序质量的预控工作。检修主厂房主体结构施工平面布置图（后附1）。碗扣式钢管脚手架搭设部位A-D/14-20轴分别为3区1段和4区1段.3、施工部署施工部位及工期要求地上一层开工日期2011年9月1日，结束日期2011年11月30日。支模架标高从－0.25m〜13.08m，搭设高度11.45m、11.55m、13.33m。施工流水段划分检修主厂房流水段划分施工图（后附2）。劳动力组织3.3.1项目组织管理和职责分工序号姓名职务职责分工徐谦项目经理技术方案审与实施邢兆泳总工程师技术方案的制定及申核韩红卫生产经理现场生产管理和协调郝云技术部长技术方案的编制及交底曾大海质量部长质量检查及验收王勇物资部材料进场及验收庞米义木工工长现场模板安装的生产指挥及交底落实口【丿天长冃安全总监负责安全、消防、环卫等工作的监督和管理3.3.2主要劳务层组织管理及职责分工如下：序号姓名职务职责分工周江树生产加工、安装、拆除、维修等邱金平技术识图、翻样、交底、指导等杨宝奎质检员检杳、纠正、报验、资料等架子工作业人数20人3.3.3现场设置一个具有安全操作上岗证、经验丰富的架子搭设作业班，由班长负责组织、协调、管理。3.3.4模板高支撑架必须由专业架子工负责搭设，验收合格后，交木工使用，并进行交接3.3.5梁板模板支设完成，浇注混凝土前，必须由技术部、安全部、工程部负责联合检查确保无安全隐患。4、施工准备技术准备4.1.1审核图纸了解建筑结构类型，着重了解超高支模部位的架体搭设高度。4.1.2根据施工组织设计的要求，对超高支模部位的顶板及梁的支撑体系的脚手架的选用形式做到心中有数。4.1.3了...
