基础大体积砼施工方案VIP专享VIP免费

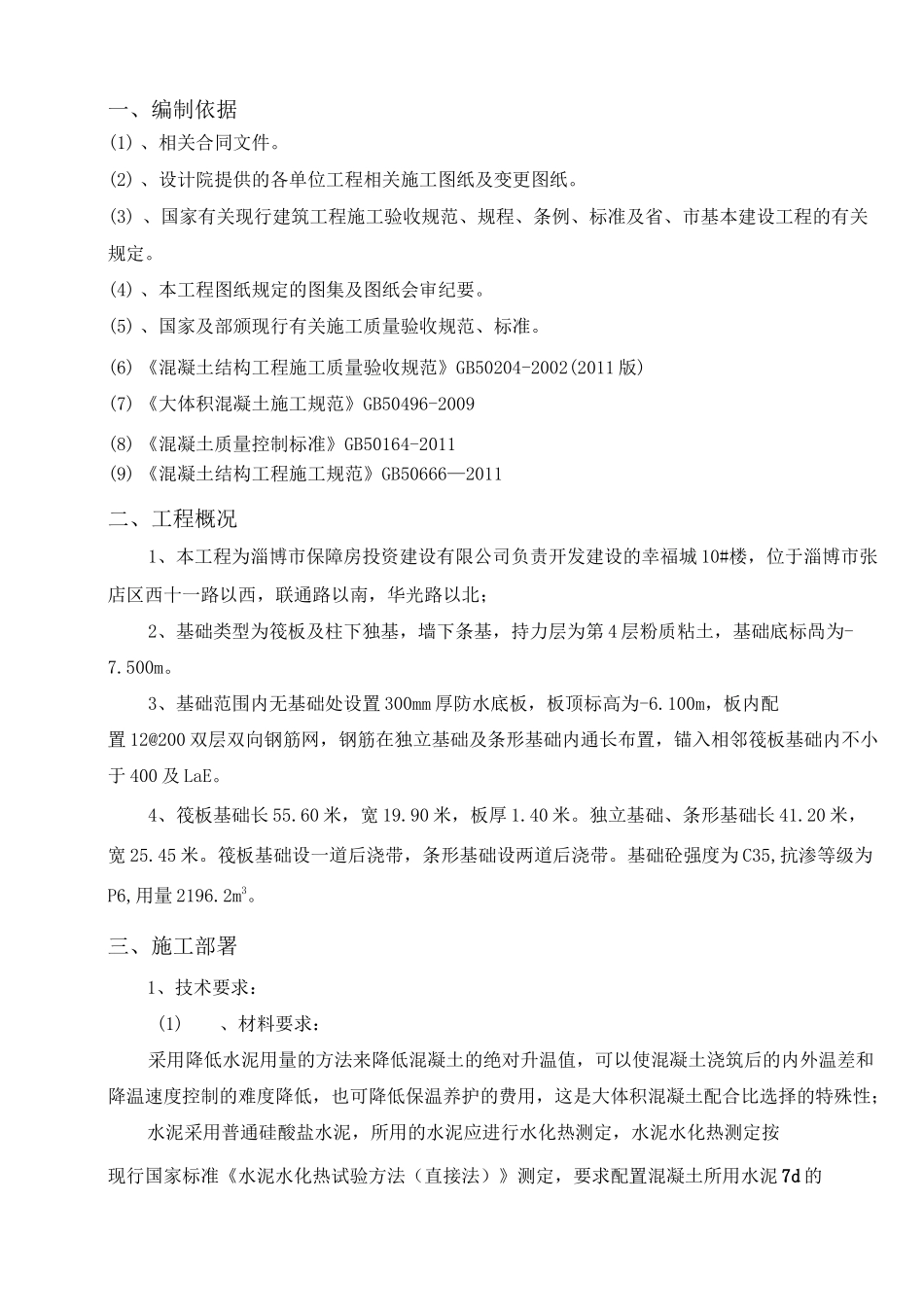

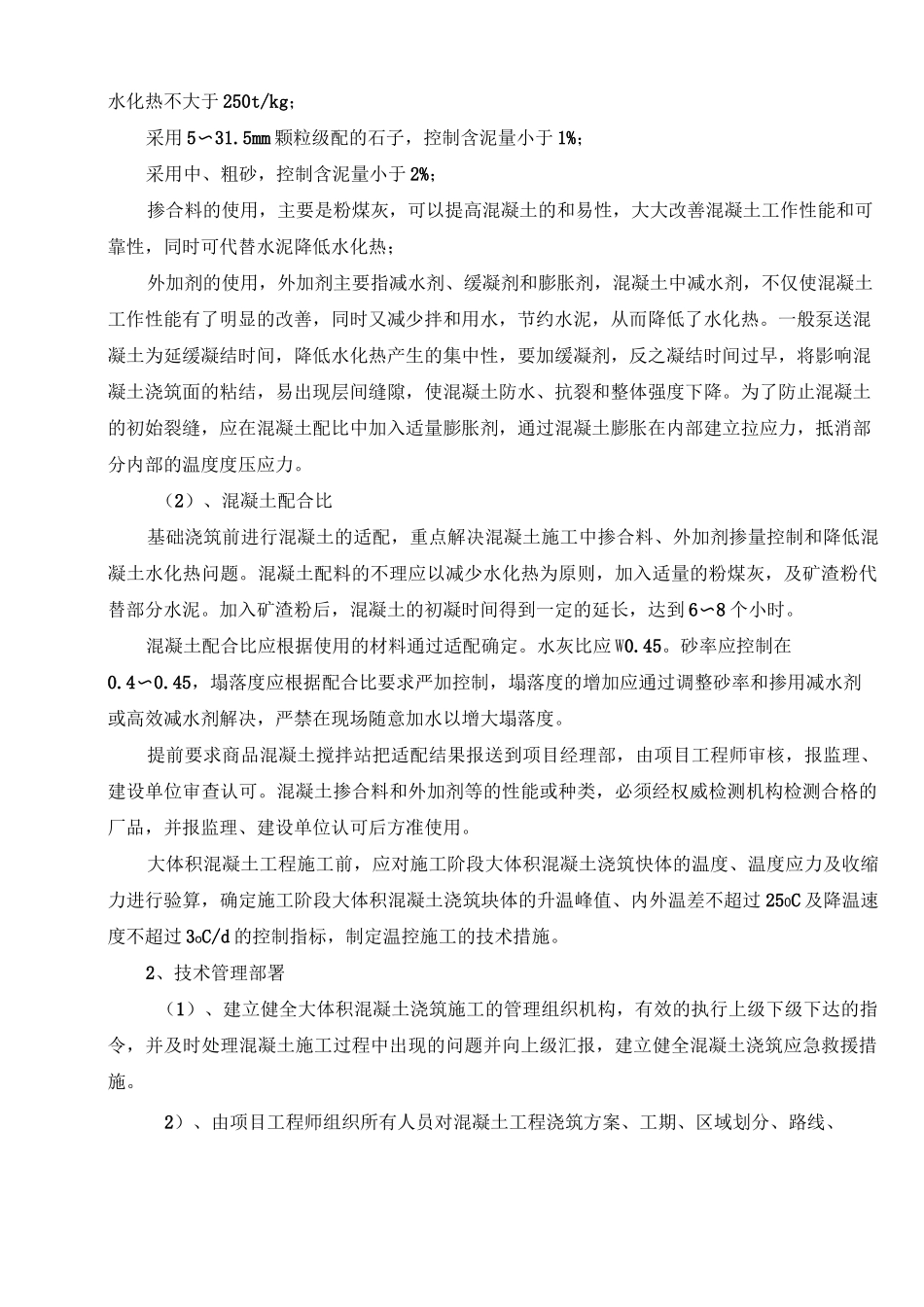

1一、编制依据——————————————2二、工程概况——————————————2三、施工部署——————————————2四、施工准备——————————————5五、混凝土泵送作业———————————7六、混凝土试块的留置———————————10七、大体积混凝土测温及水化热计算————10八、安全保证措施—————————————13九、质量保证措施一、编制依据(1)、相关合同文件。(2)、设计院提供的各单位工程相关施工图纸及变更图纸。(3)、国家有关现行建筑工程施工验收规范、规程、条例、标准及省、市基本建设工程的有关规定。(4)、本工程图纸规定的图集及图纸会审纪要。(5)、国家及部颁现行有关施工质量验收规范、标准。(6)《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)(7)《大体积混凝土施工规范》GB50496-2009(8)《混凝土质量控制标准》GB50164-2011(9)《混凝土结构工程施工规范》GB50666—2011二、工程概况1、本工程为淄博市保障房投资建设有限公司负责开发建设的幸福城10#楼，位于淄博市张店区西十一路以西，联通路以南，华光路以北；2、基础类型为筏板及柱下独基，墙下条基，持力层为第4层粉质粘土，基础底标咼为-7.500m。3、基础范围内无基础处设置300mm厚防水底板，板顶标高为-6.100m，板内配置12@200双层双向钢筋网，钢筋在独立基础及条形基础内通长布置，锚入相邻筏板基础内不小于400及LaE。4、筏板基础长55.60米，宽19.90米，板厚1.40米。独立基础、条形基础长41.20米，宽25.45米。筏板基础设一道后浇带，条形基础设两道后浇带。基础砼强度为C35,抗渗等级为P6,用量2196.2m3。三、施工部署1、技术要求：(1)、材料要求：采用降低水泥用量的方法来降低混凝土的绝对升温值，可以使混凝土浇筑后的内外温差和降温速度控制的难度降低，也可降低保温养护的费用，这是大体积混凝土配合比选择的特殊性；水泥采用普通硅酸盐水泥，所用的水泥应进行水化热测定，水泥水化热测定按现行国家标准《水泥水化热试验方法（直接法）》测定，要求配置混凝土所用水泥7d的水化热不大于250t/kg；采用5〜31.5mm颗粒级配的石子，控制含泥量小于1%；采用中、粗砂，控制含泥量小于2%；掺合料的使用，主要是粉煤灰，可以提高混凝土的和易性，大大改善混凝土工作性能和可靠性，同时可代替水泥降低水化热；外加剂的使用，外加剂主要指减水剂、缓凝剂和膨胀剂，混凝土中减水剂，不仅使混凝土工作性能有了明显的改善，同时又减少拌和用水，节约水泥，从而降低了水化热。一般泵送混凝土为延缓凝结时间，降低水化热产生的集中性，要加缓凝剂，反之凝结时间过早，将影响混凝土浇筑面的粘结，易出现层间缝隙，使混凝土防水、抗裂和整体强度下降。为了防止混凝土的初始裂缝，应在混凝土配比中加入适量膨胀剂，通过混凝土膨胀在内部建立拉应力，抵消部分内部的温度度压应力。（2）、混凝土配合比基础浇筑前进行混凝土的适配，重点解决混凝土施工中掺合料、外加剂掺量控制和降低混凝土水化热问题。混凝土配料的不理应以减少水化热为原则，加入适量的粉煤灰，及矿渣粉代替部分水泥。加入矿渣粉后，混凝土的初凝时间得到一定的延长，达到6〜8个小时。混凝土配合比应根据使用的材料通过适配确定。水灰比应W0.45。砂率应控制在0.4〜0.45，塌落度应根据配合比要求严加控制，塌落度的增加应通过调整砂率和掺用减水剂或高效减水剂解决，严禁在现场随意加水以增大塌落度。提前要求商品混凝土搅拌站把适配结果报送到项目经理部，由项目工程师审核，报监理、建设单位审查认可。混凝土掺合料和外加剂等的性能或种类，必须经权威检测机构检测合格的厂品，并报监理、建设单位认可后方准使用。大体积混凝土工程施工前，应对施工阶段大体积混凝土浇筑快体的温度、温度应力及收缩力进行验算，确定施工阶段大体积混凝土浇筑块体的升温峰值、内外温差不超过250C及降温速度不超过3oC/d的控制指标，制定温控施工的技术措施。2、技术管理部署（1）、建立健全大体积混凝土浇筑施工的管理组织机构，有效的执行上级下级下达的指令，并及时处理混凝土施工过程中出现的问题并向上级汇报，建立健...
