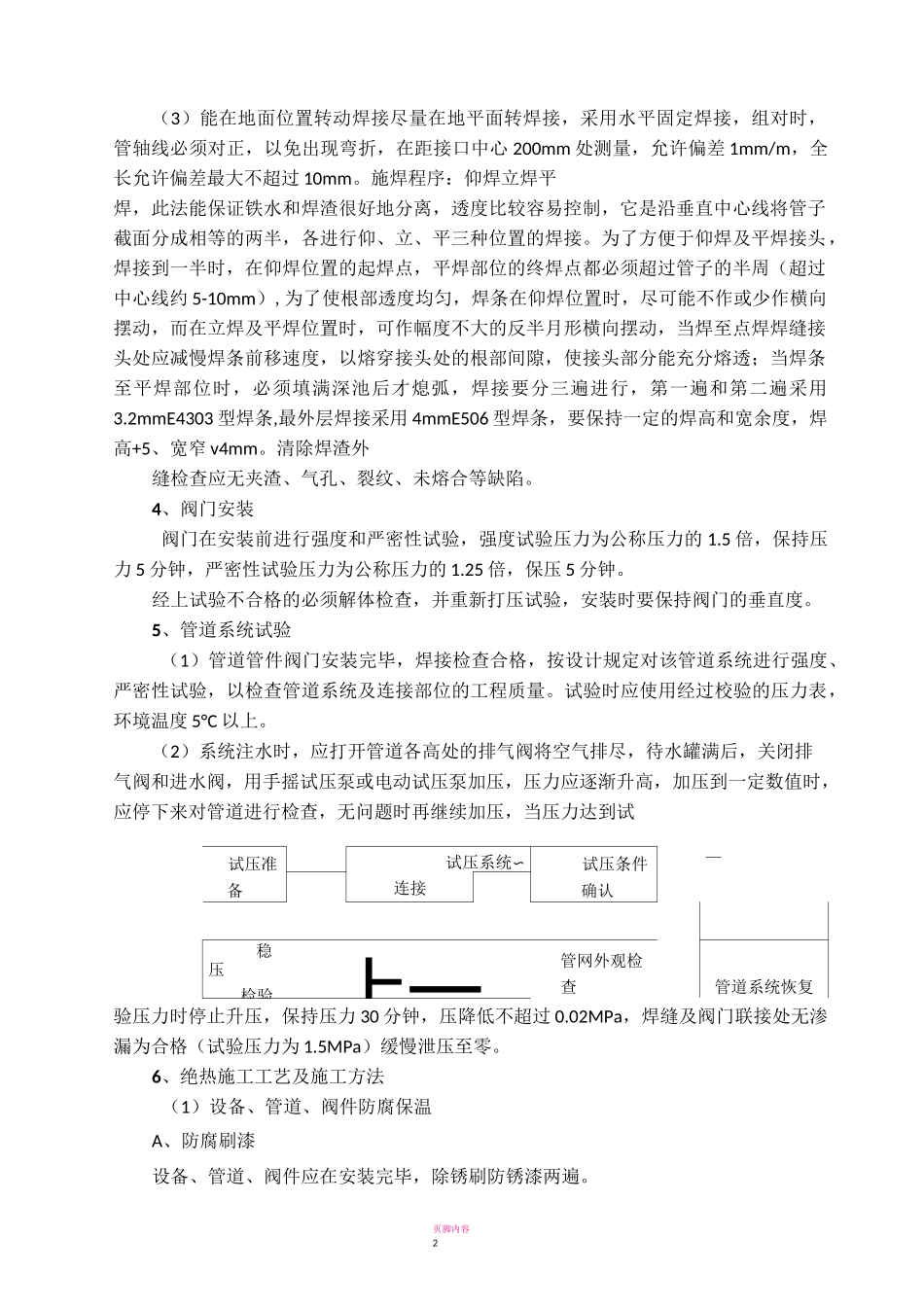

页脚内容0换热站工程施工组织设计、工程概况1、工程名称：换热站工程2、工程地点：3、工程范围：换热站图纸范围内的设备、材料供应、工程施工、竣工验收、竣工资料整理汇总及提供、验收前成品保护、人员培训、维修保养、保修以及为完成全部换热站工程所需的其他内容和服务。4、承包方式：包工包料二、系统功能表述换热站热源为XX开发区XXXX供热站高温水，通过水----水换热器生成低温热水进行空调-采暖，一次网供回水温度为95〜70°C,二次网供回水温度为60〜50°C。换热站设置：两台板式换热器，三台循环水泵（两用一备），定压补水设备一套（采用变频定压补水），软化水设备及补水水箱为原有设备，站内管道采用玻璃棉保温，外做白色阻燃塑料布贴面。XL20控制点数页脚内容1页脚内容2（3）能在地面位置转动焊接尽量在地平面转焊接，采用水平固定焊接，组对时，管轴线必须对正，以免出现弯折，在距接口中心200mm处测量，允许偏差1mm/m，全长允许偏差最大不超过10mm。施焊程序：仰焊立焊平焊，此法能保证铁水和焊渣很好地分离，透度比较容易控制，它是沿垂直中心线将管子截面分成相等的两半，各进行仰、立、平三种位置的焊接。为了方便于仰焊及平焊接头，焊接到一半时，在仰焊位置的起焊点，平焊部位的终焊点都必须超过管子的半周（超过中心线约5-10mm）,为了使根部透度均匀，焊条在仰焊位置时，尽可能不作或少作横向摆动，而在立焊及平焊位置时，可作幅度不大的反半月形横向摆动，当焊至点焊焊缝接头处应减慢焊条前移速度，以熔穿接头处的根部间隙，使接头部分能充分熔透；当焊条至平焊部位时，必须填满深池后才熄弧，焊接要分三遍进行，第一遍和第二遍采用3.2mmE4303型焊条,最外层焊接采用4mmE506型焊条，要保持一定的焊高和宽余度，焊高+5、宽窄v4mm。清除焊渣外缝检查应无夹渣、气孔、裂纹、未熔合等缺陷。4、阀门安装阀门在安装前进行强度和严密性试验，强度试验压力为公称压力的1.5倍，保持压力5分钟，严密性试验压力为公称压力的1.25倍，保压5分钟。经上试验不合格的必须解体检查，并重新打压试验，安装时要保持阀门的垂直度。5、管道系统试验（1）管道管件阀门安装完毕，焊接检查合格，按设计规定对该管道系统进行强度、严密性试验，以检查管道系统及连接部位的工程质量。试验时应使用经过校验的压力表，环境温度5°C以上。（2）系统注水时，应打开管道各高处的排气阀将空气排尽，待水罐满后，关闭排气阀和进水阀，用手摇试压泵或电动试压泵加压，压力应逐渐升高，加压到一定数值时，应停下来对管道进行检查，无问题时再继续加压，当压力达到试试压准备试压系统〜试压条件确认—连接稳压检验_上一管网外观检查管道系统恢复验压力时停止升压，保持压力30分钟，压降低不超过0.02MPa，焊缝及阀门联接处无渗漏为合格（试验压力为1.5MPa）缓慢泄压至零。6、绝热施工工艺及施工方法（1）设备、管道、阀件防腐保温A、防腐刷漆设备、管道、阀件应在安装完毕，除锈刷防锈漆两遍。XL20控制点数页脚内容3涂漆前应清除管道表面的灰尘、污垢、铁锈、焊渣、毛刺、油及水份等。涂漆施工宜在10〜30°C的环境下进行，并应有防火、防冻、防雨等措施。尤其应有制造厂的合格证明书，过期的油漆必须经过检验，确认合格后方可使用。管道涂漆的种类、层数、颜色、标记等符合设计要求。如有保温和防露要求应涂两道防锈漆；暗装管道、容器应涂两道防锈漆，埋地钢管应按设计要求做防腐保护层。管道涂漆可采用刷涂或喷涂法施工。涂层应均匀，不得漏涂。当采用多种油漆调和配料时，应性能适应、配比合适、搅拌均匀，并稀释至合适的稠度，不得有漆皮等杂物。调成的涂料应及时使用，余料应密封保存。现场涂漆一般应自然干燥。多层涂刷的前后间隔时间，应保证漆膜干燥、干透；涂层未经充分的干燥，不得进行下一道工序施工。涂层质量应符合下列要求：涂层均匀、颜色一致、漆膜附着牢固，无剥落、皱纹、气泡、针孔等缺陷；涂层完整、无破损、无漏涂。B、设备、管道绝热（一）管道的绝热结构及施工方法玻璃棉管壳保温：施工方法如下：将管壳用白色塑料布直接绑在管道上，绝热层大于80mm，应做两层或多层绝热结构，...
