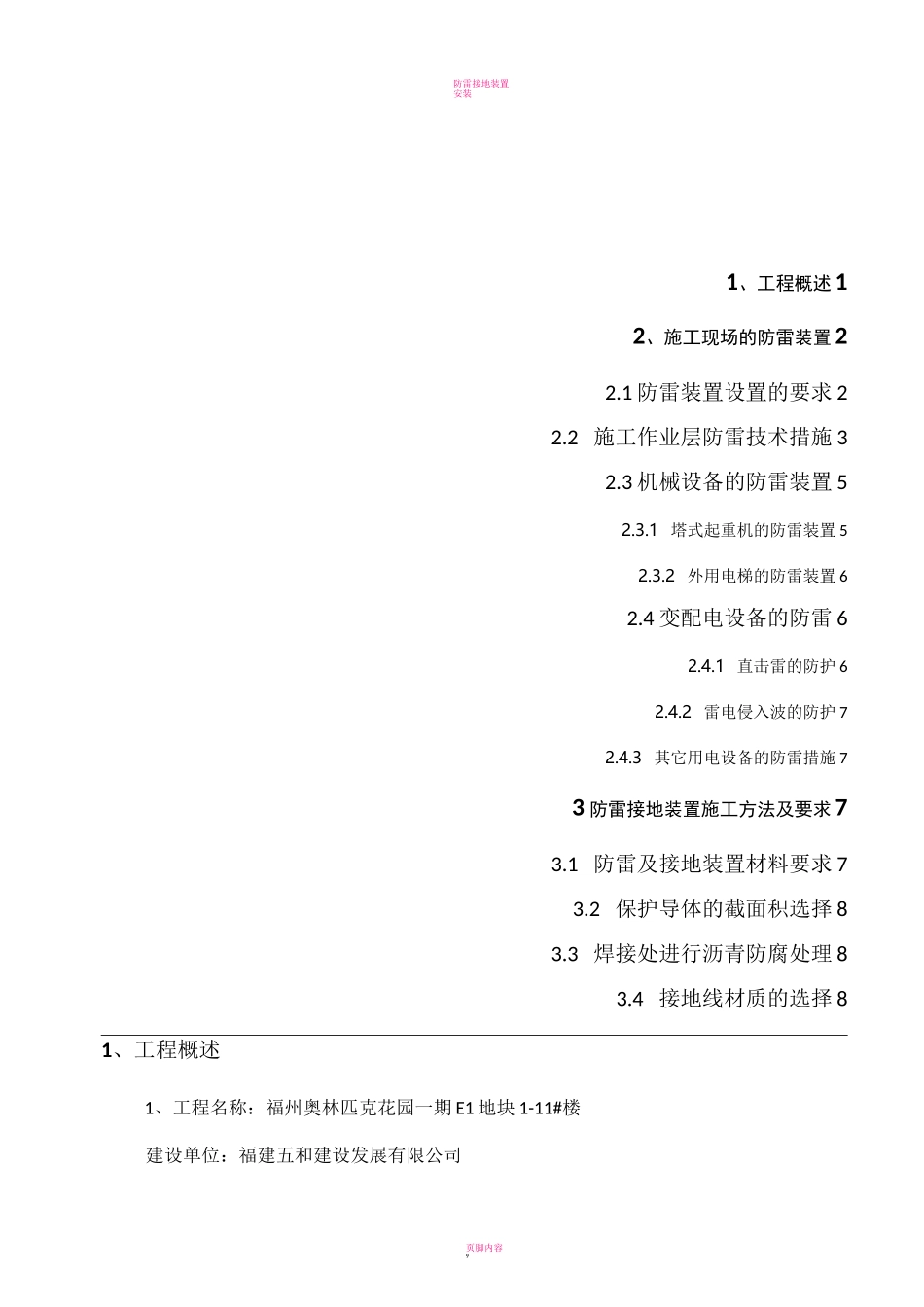

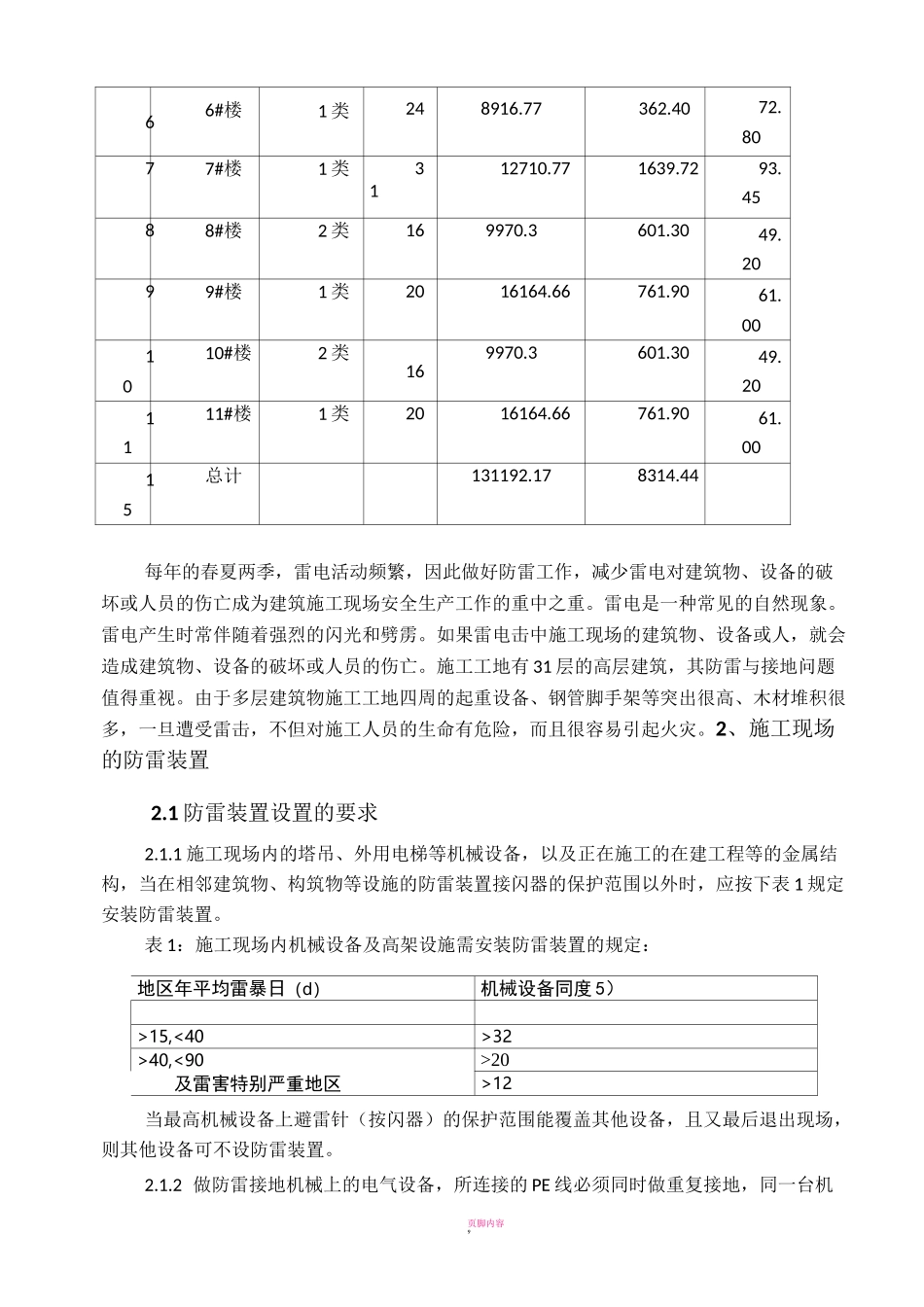

防雷接地装置安装页脚内容91、工程概述12、施工现场的防雷装置22.1防雷装置设置的要求22.2施工作业层防雷技术措施32.3机械设备的防雷装置52.3.1塔式起重机的防雷装置52.3.2外用电梯的防雷装置62.4变配电设备的防雷62.4.1直击雷的防护62.4.2雷电侵入波的防护72.4.3其它用电设备的防雷措施73防雷接地装置施工方法及要求73.1防雷及接地装置材料要求73.2保护导体的截面积选择83.3焊接处进行沥青防腐处理83.4接地线材质的选择81、工程概述1、工程名称：福州奥林匹克花园一期E1地块1-11#楼建设单位：福建五和建设发展有限公司页脚内容9监理单位：福州弘信工程监理有限公司设计单位：时代建筑设计院（福建）有限公司施工单位：永同昌建设集团有限公司勘察单位：福建省地质工程研究院2、工程地点：福州市新店镇东园村3、工程简介：1）工程性质：本工程为高层住宅群体，地下1层，地上由2幢16层（8#、10#楼）、2幢18层（2#、5#楼）、2幢20层（9#、11#楼）、3幢24层（3#、4#、6#楼）、2幢31层（1#、7#楼）以及1#、7#楼连接体组成。本工程主体结构设计合理使用年限：50年本工程建筑耐火等级：一级主要结构类型：框剪结构；抗震设防烈度为七度2）工程结构序号楼幢号建筑类型层数建筑面积（mJ占地面积（mJ高度J11#楼1类3112581.391460.9293.4522#楼2类1813439.89700.1055.1033#楼1类248916.77362.4072.8044#楼1类248916.77362.4072.8055#楼2类1813439.89700.1055.10页脚内容966#楼1类248916.77362.4072.8077#楼1类3112710.771639.7293.4588#楼2类169970.3601.3049.2099#楼1类2016164.66761.9061.001010#楼2类169970.3601.3049.201111#楼1类2016164.66761.9061.0015总计131192.178314.44每年的春夏两季，雷电活动频繁，因此做好防雷工作，减少雷电对建筑物、设备的破坏或人员的伤亡成为建筑施工现场安全生产工作的重中之重。雷电是一种常见的自然现象。雷电产生时常伴随着强烈的闪光和劈雳。如果雷电击中施工现场的建筑物、设备或人，就会造成建筑物、设备的破坏或人员的伤亡。施工工地有31层的高层建筑，其防雷与接地问题值得重视。由于多层建筑物施工工地四周的起重设备、钢管脚手架等突出很高、木材堆积很多，一旦遭受雷击，不但对施工人员的生命有危险，而且很容易引起火灾。2、施工现场的防雷装置2.1防雷装置设置的要求2.1.1施工现场内的塔吊、外用电梯等机械设备，以及正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按下表1规定安装防雷装置。表1：施工现场内机械设备及高架设施需安装防雷装置的规定：地区年平均雷暴日（d）机械设备同度5）>15,<40>32>40,<90>20及雷害特别严重地区>12当最高机械设备上避雷针（按闪器）的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。2.1.2做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机页脚内容9防雷接地装置安装械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。接地电阻阻值应小于1Q。2.1.3防雷引下线的设置：施工现场各机械设备防雷引下线可以利用该设备的金属结构体代替，其前提条件是能保证设备的金属结构体间实现电气连接。否则应单独敷设引下线，并应符合下列规定：2.1.3.1引下线宜采用圆钢或扁钢，优先采用圆钢，圆钢直径不应小于8mm,扁钢截面不应小于48mm2，其厚度不应小于4mm。2.1.3.2采用多根引下线时，宜在各引下线距地面0.3〜1.8m之间装设断接卡。2.1.3.3在易受机械损坏和防止人身接触的地方，地面上2.0m至地下0.2m的一段接地线应使用圆钢、硬质塑料管保护。2.2施工作业层防雷技术措施2.2.1充分利用现场塔式起重机防雷：高层建筑主体施工为解决物料的垂直运输问题，一般均配置塔式起重机。利用可靠连接的塔式起重机塔身的金属结构作防雷引下线。塔式起重机的导轨和防雷接地装置可靠焊接，实现塔式起重机的防雷接地，其接地电阻值不大于10Q。2.2.2利用塔式起重机防雷其保护范围的确定：勘察施工现场，按照比例绘制塔式起重机和建筑物的平面布置图。采用滚球法确定塔式起重机的保护范围：...
