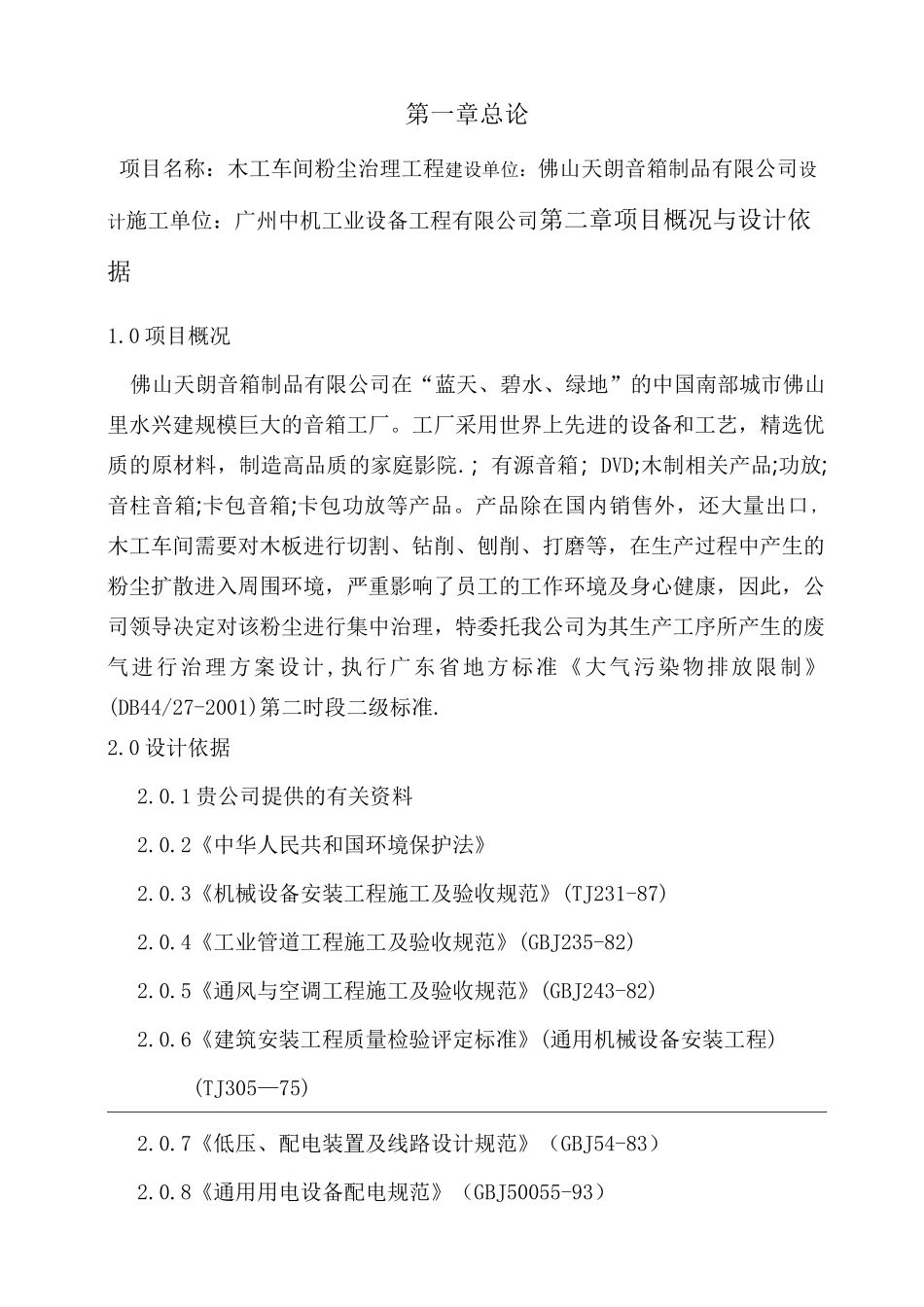

目录第一章总论2第二章项目概况与设计依据2第三章工程设计原则、设计范围和设计目标3第四章设计排放量4第五章设计标准4第六章废气治理技术方案4第七章设计参数6第八章主要设备选型7第九章电器8第十章总图设计8第十一章售后服务9第十二章工程报价表………………………………………………10附1：工艺流程图第一章总论项目名称：木工车间粉尘治理工程建设单位：佛山天朗音箱制品有限公司设计施工单位：广州中机工业设备工程有限公司第二章项目概况与设计依据1.0项目概况佛山天朗音箱制品有限公司在“蓝天、碧水、绿地”的中国南部城市佛山里水兴建规模巨大的音箱工厂。工厂采用世界上先进的设备和工艺，精选优质的原材料，制造高品质的家庭影院.；有源音箱；DVD;木制相关产品;功放;音柱音箱;卡包音箱;卡包功放等产品。产品除在国内销售外，还大量出口，木工车间需要对木板进行切割、钻削、刨削、打磨等，在生产过程中产生的粉尘扩散进入周围环境，严重影响了员工的工作环境及身心健康，因此，公司领导决定对该粉尘进行集中治理，特委托我公司为其生产工序所产生的废气进行治理方案设计,执行广东省地方标准《大气污染物排放限制》(DB44/27-2001)第二时段二级标准.2.0设计依据2.0.1贵公司提供的有关资料2.0.2《中华人民共和国环境保护法》2.0.3《机械设备安装工程施工及验收规范》(TJ231-87)2.0.4《工业管道工程施工及验收规范》(GBJ235-82)2.0.5《通风与空调工程施工及验收规范》(GBJ243-82)2.0.6《建筑安装工程质量检验评定标准》(通用机械设备安装工程)(TJ305—75)2.0.7《低压、配电装置及线路设计规范》（GBJ54-83）2.0.8《通用用电设备配电规范》（GBJ50055-93）2.0.9《三废处理工程技术手册》（废气卷）2.0.10广东省地方标准《大气污染物排放限制》（DB44/27-2001）第三章工程设计原则、设计范围和设计目标1.0工程设计原则符合国家环境保护法有关标准规定；采用成熟可靠、技术先进的工艺，在保证废气排放达标的前提下；尽可能减少投资，降低成本；外购设备选用国内知名品牌的优良产品；非标设备应符合国家或行业相关规范、并保证性能稳定、外表美观；设备应采用必要的防腐措施，延长使用寿命；2.0工程设计范围2.0.1工艺流程的选择和设计；2.0.2非标设备的制造、安装与标准设备的选型；2.0.3工程设备的运输、安装、调试及操作人员的培训；2.0.4管网、电器、自控的设计与安装；2.0.5我方只负责由电控箱至风机的电源（甲方须提供电源至电控箱内）；2.0.6我方所安装、设计的设备及管道从车间内管道至风机出风口线路；3.0工程设计目标3.0.1治理系统持续稳定运行，操作简便，设备完好率高，故障率低；3.0.2整体设计优化、合理、简洁、美观；3.0.3能耗低、物耗少；运行费用少，管理成本低，劳动强度低，操作环境好；第四章设计排放量根据贵公司提供的有关资料及相关工程经验，对木工车间进行粉尘治理，车间预计提供11—15个0100和0110大小的风管接口，则木工车间粉尘治理总风量按照8000〜10000m3/h计算。第五章设计标准5.0处理后达到广东省地方标准《大气污染物排放限制》(DB44/27-2001)第二时段二级标准规定。污染物指标颗粒物排放浓度12mg/m33第六章废气治理技术方案目前处理该粉尘一般有旋风除尘、袋式除尘、湿式除尘等处理方法。旋风除尘一般适应于粉尘颗粒较大，比重较大的粉尘治理，其一次性投资省，操作管理较简单，粉尘收集较方便。电除尘净化效率高，但投资成本高，运行费用大。袋式除尘净化效率仅次于电除尘，袋式除尘能耗低，无二次污染，对粉尘的收集效率也交高，清灰较方便，但是其一次性投资大湿式除尘适合于各种粉尘的治理，其捕捉效率也较高，投资成本低，运行费用省，操作及管理较简单。但是收集后的粉尘含水率较高，此粉尘如需回用，那幺必须对粉尘进行脱水；如果直接外运，粉尘内的废水会对环境产生二次污染，所以该方法一般不予使用。通过以上过几种除尘技术的比较，结合贵公司粉尘的性质,我公司建议采用袋式除尘技术对此粉尘进行治理6.0工艺流程粉尘―集尘罩——,布袋除尘器—>离心风—>达标排放6.0流程说明及技术原理简述MC袋式除尘器，有效克服了加工业生产性粉尘...
