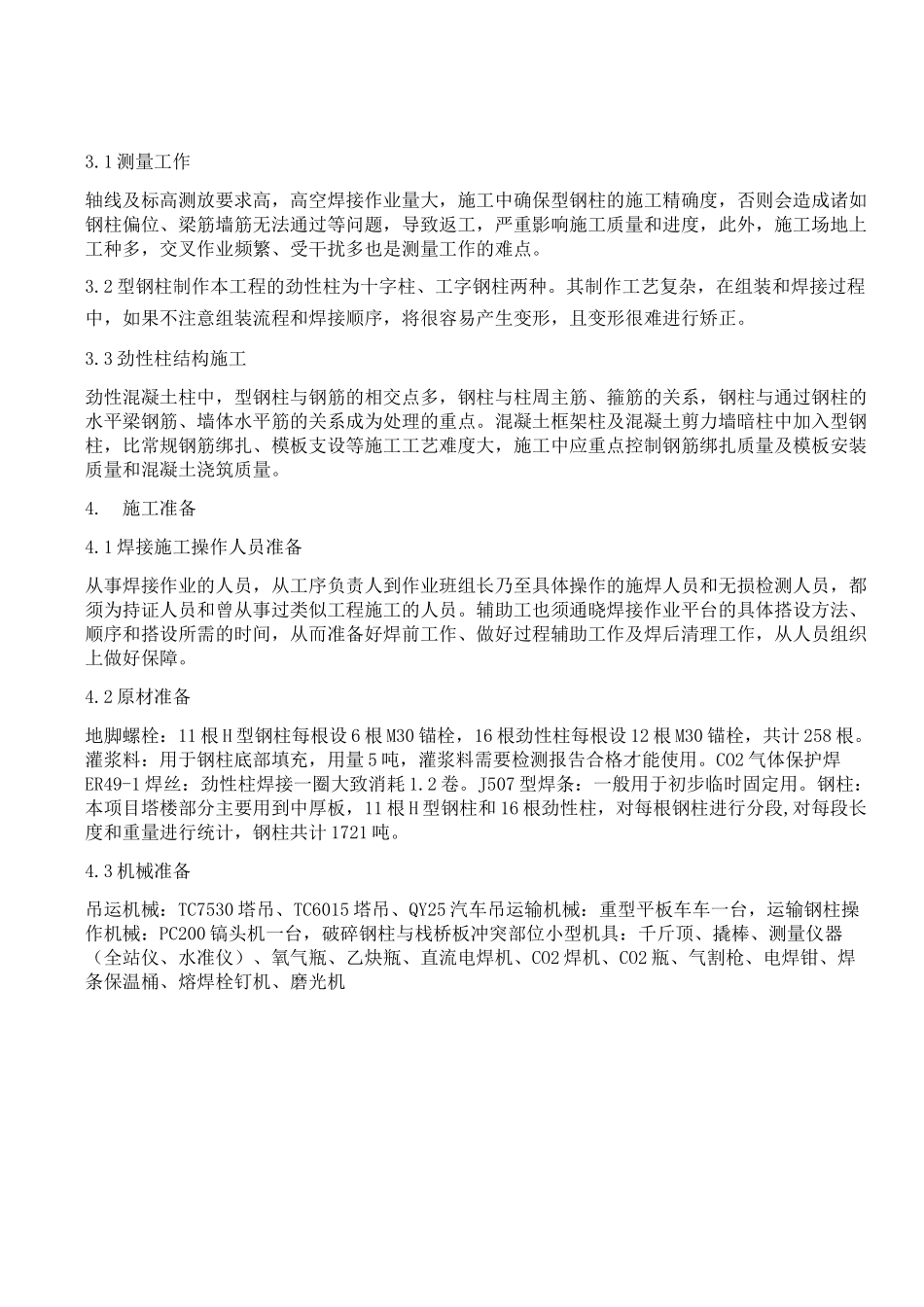

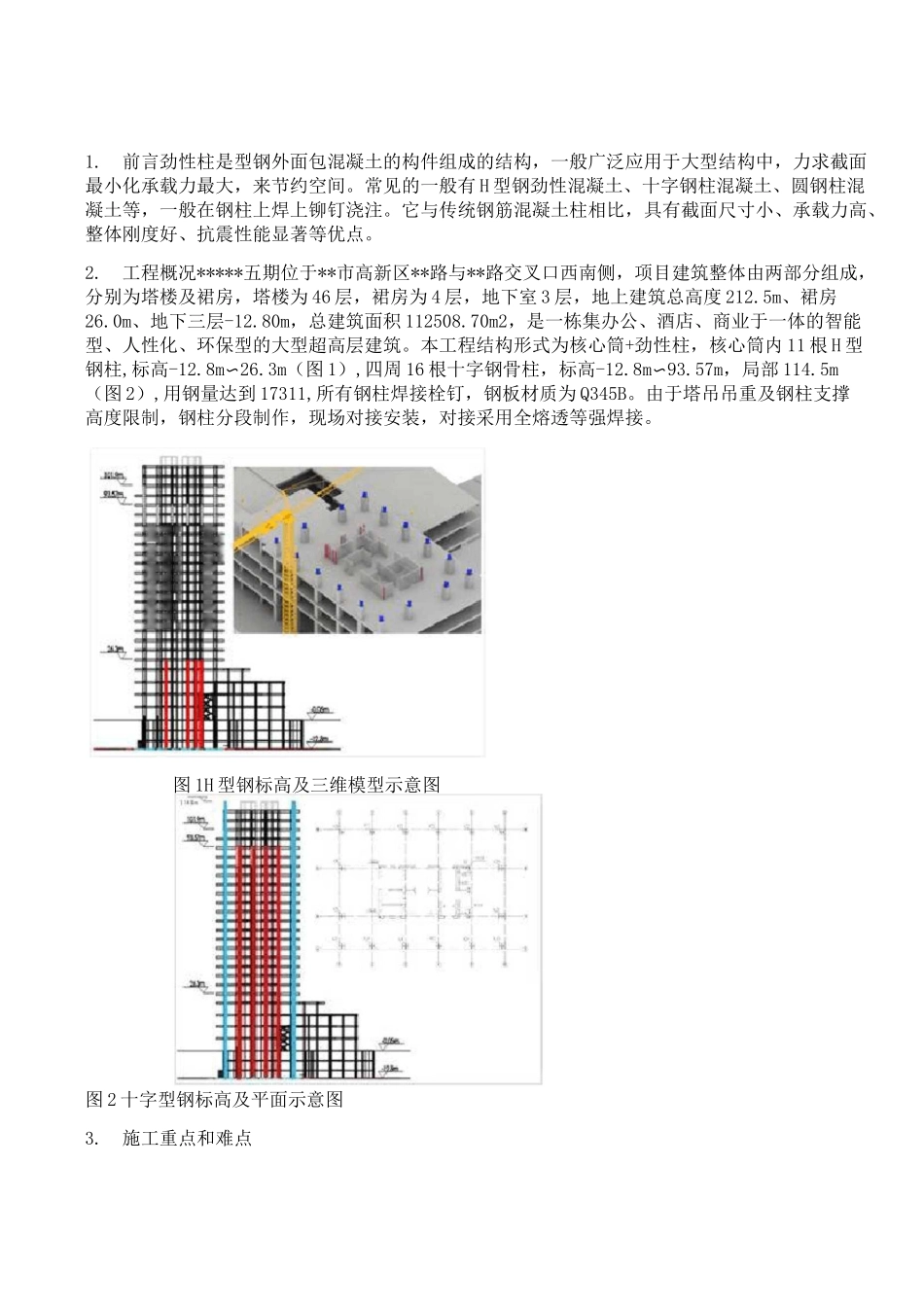

i—II-1I-111-Im-nAT-I.11—MBBMRHHMMHKl.■■dws-1.前言劲性柱是型钢外面包混凝土的构件组成的结构，一般广泛应用于大型结构中，力求截面最小化承载力最大，来节约空间。常见的一般有H型钢劲性混凝土、十字钢柱混凝土、圆钢柱混凝土等，一般在钢柱上焊上铆钉浇注。它与传统钢筋混凝土柱相比，具有截面尺寸小、承载力高、整体刚度好、抗震性能显著等优点。2.工程概况*****五期位于**市高新区**路与**路交叉口西南侧，项目建筑整体由两部分组成，分别为塔楼及裙房，塔楼为46层，裙房为4层，地下室3层，地上建筑总高度212.5m、裙房26.0m、地下三层-12.80m，总建筑面积112508.70m2，是一栋集办公、酒店、商业于一体的智能型、人性化、环保型的大型超高层建筑。本工程结构形式为核心筒+劲性柱，核心筒内11根H型钢柱,标高-12.8m〜26.3m（图1）,四周16根十字钢骨柱，标高-12.8m〜93.57m，局部114.5m（图2）,用钢量达到17311,所有钢柱焊接栓钉，钢板材质为Q345B。由于塔吊吊重及钢柱支撑高度限制，钢柱分段制作，现场对接安装，对接采用全熔透等强焊接。图1H型钢标高及三维模型示意图图2十字型钢标高及平面示意图3.施工重点和难点3.1测量工作轴线及标高测放要求高，高空焊接作业量大，施工中确保型钢柱的施工精确度，否则会造成诸如钢柱偏位、梁筋墙筋无法通过等问题，导致返工，严重影响施工质量和进度，此外，施工场地上工种多，交叉作业频繁、受干扰多也是测量工作的难点。3.2型钢柱制作本工程的劲性柱为十字柱、工字钢柱两种。其制作工艺复杂，在组装和焊接过程中，如果不注意组装流程和焊接顺序，将很容易产生变形，且变形很难进行矫正。3.3劲性柱结构施工劲性混凝土柱中，型钢柱与钢筋的相交点多，钢柱与柱周主筋、箍筋的关系，钢柱与通过钢柱的水平梁钢筋、墙体水平筋的关系成为处理的重点。混凝土框架柱及混凝土剪力墙暗柱中加入型钢柱，比常规钢筋绑扎、模板支设等施工工艺难度大，施工中应重点控制钢筋绑扎质量及模板安装质量和混凝土浇筑质量。4.施工准备4.1焊接施工操作人员准备从事焊接作业的人员，从工序负责人到作业班组长乃至具体操作的施焊人员和无损检测人员，都须为持证人员和曾从事过类似工程施工的人员。辅助工也须通晓焊接作业平台的具体搭设方法、顺序和搭设所需的时间，从而准备好焊前工作、做好过程辅助工作及焊后清理工作，从人员组织上做好保障。4.2原材准备地脚螺栓：11根H型钢柱每根设6根M30锚栓，16根劲性柱每根设12根M30锚栓，共计258根。灌浆料：用于钢柱底部填充，用量5吨，灌浆料需要检测报告合格才能使用。CO2气体保护焊ER49-1焊丝：劲性柱焊接一圈大致消耗1.2卷。J507型焊条：一般用于初步临时固定用。钢柱：本项目塔楼部分主要用到中厚板，11根H型钢柱和16根劲性柱，对每根钢柱进行分段,对每段长度和重量进行统计，钢柱共计1721吨。4.3机械准备吊运机械：TC7530塔吊、TC6015塔吊、QY25汽车吊运输机械：重型平板车车一台，运输钢柱操作机械：PC200镐头机一台，破碎钢柱与栈桥板冲突部位小型机具：千斤顶、撬棒、测量仪器（全站仪、水准仪）、氧气瓶、乙炔瓶、直流电焊机、CO2焊机、CO2瓶、气割枪、电焊钳、焊条保温桶、熔焊栓钉机、磨光机4.4技术准备开工前各方图纸会审已完成，深化设计图纸完成并通过设计院审核，钢结构专项方案完成，专项方案、三级安全教育对施工班组完成交底工作。5.施工工艺流程5.1首节安装地脚螺栓预埋及定位f底板混凝土浇筑f栈桥板与钢柱冲突位置破碎f钢柱工厂加工制作并焊缝检测f破撑前成品保护及支撑破碎f安装前标高测量f塔吊吊运钢柱与地脚螺栓对接f千斤顶调整f仪器垂直度校核f垫片螺母安装完成f钢柱底部灌浆f钢筋绑扎f模板安装f混凝土浇筑图3地脚螺栓焊接定位4栈桥板与钢柱冲突位置破碎5工厂焊缝检测6破撑前成品保护及支撑破碎7安装前标高测量8塔吊吊运钢柱与地脚螺栓对接9千斤顶调整5.2钢柱拼接钢柱吊运f耳板螺栓临时固定f仪器校正f校正完临时固定并焊接f翼板腹板焊接完成后耳板割除f焊缝探伤检测f钢筋绑扎f模板安装f混凝土浇筑1耳板螺栓临时固定2校正完临时固定焊接3现场焊缝探伤检测6.施工要点6.1型钢柱制作6.1.1焊接...
