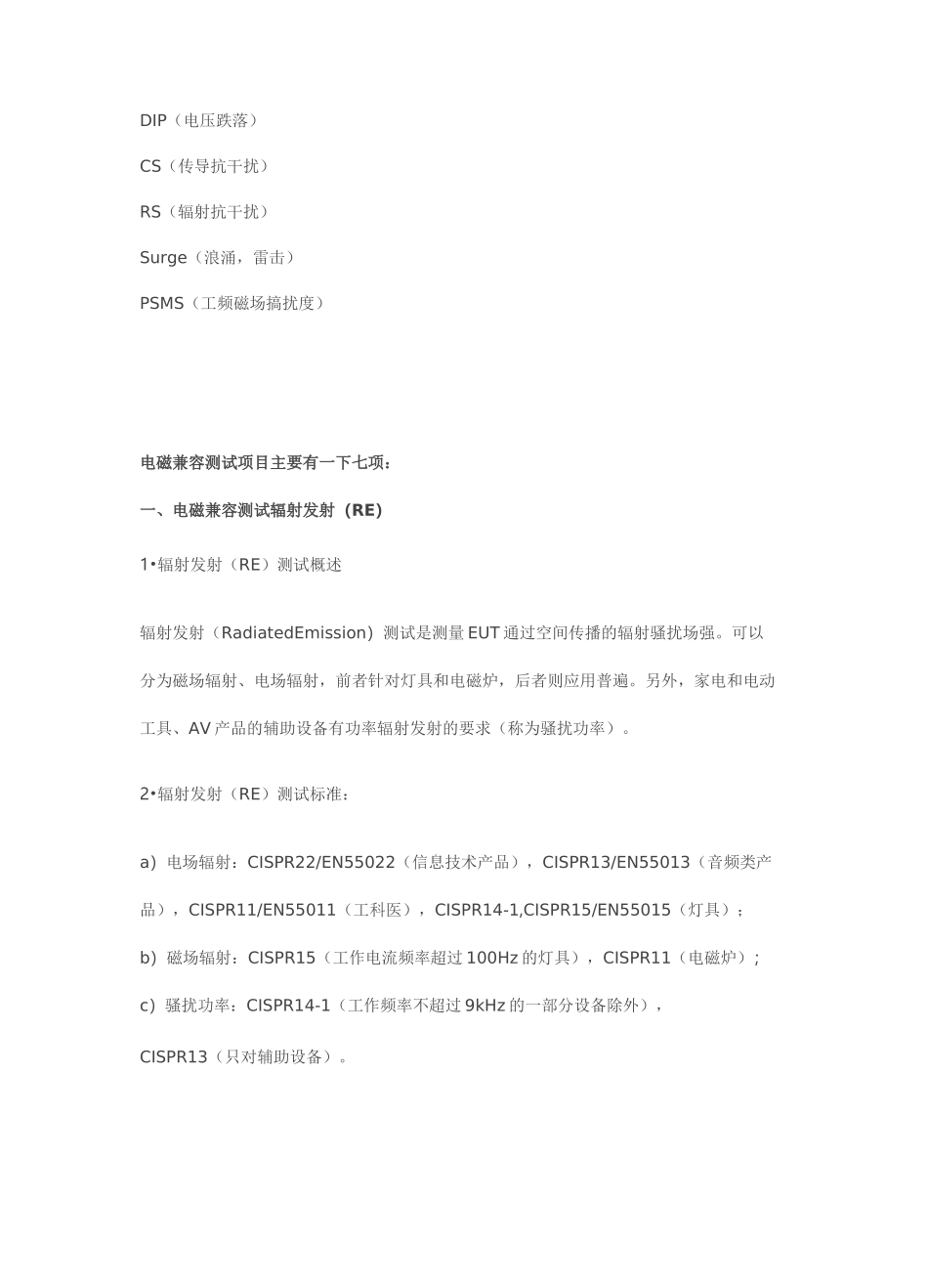

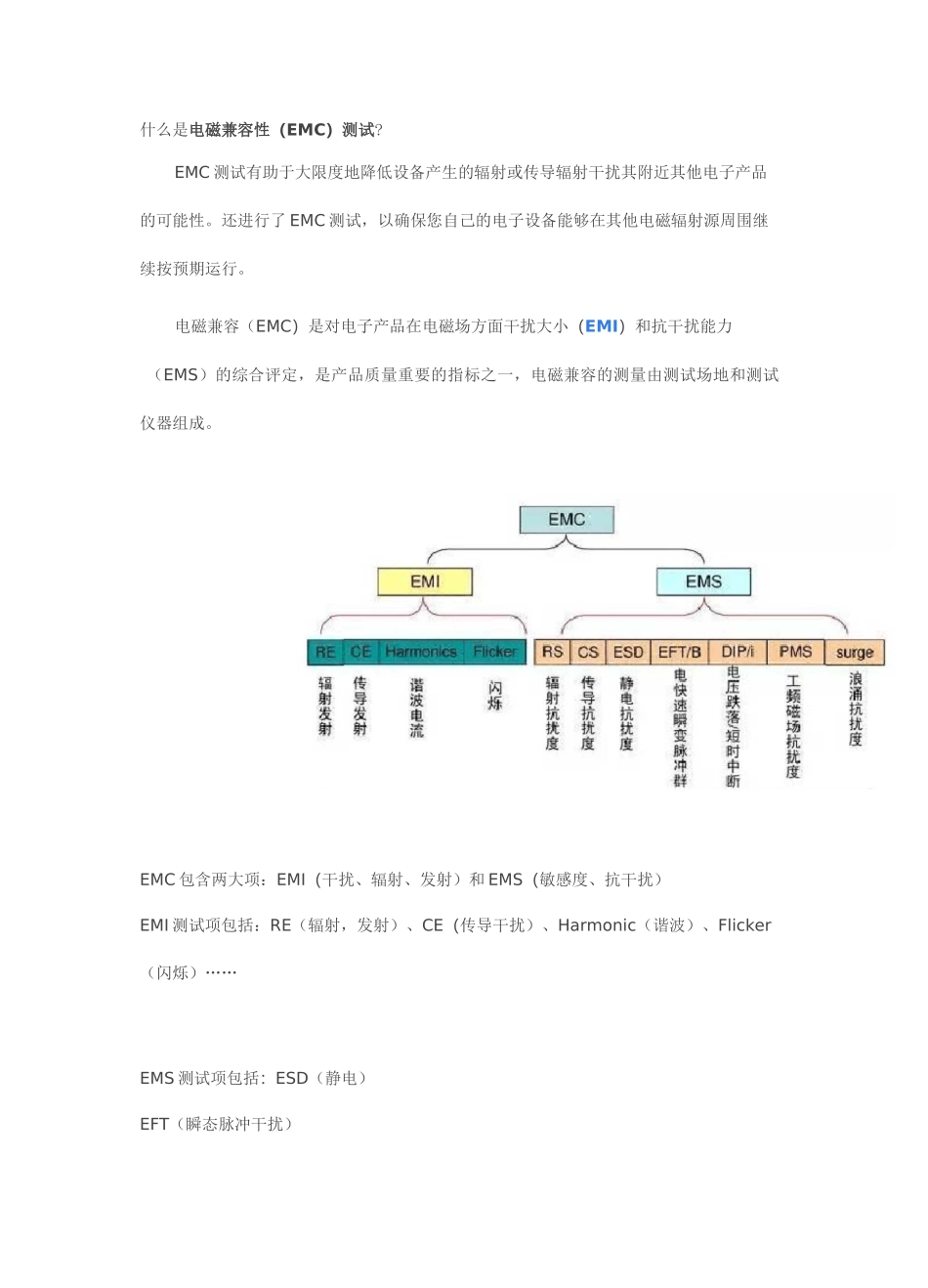

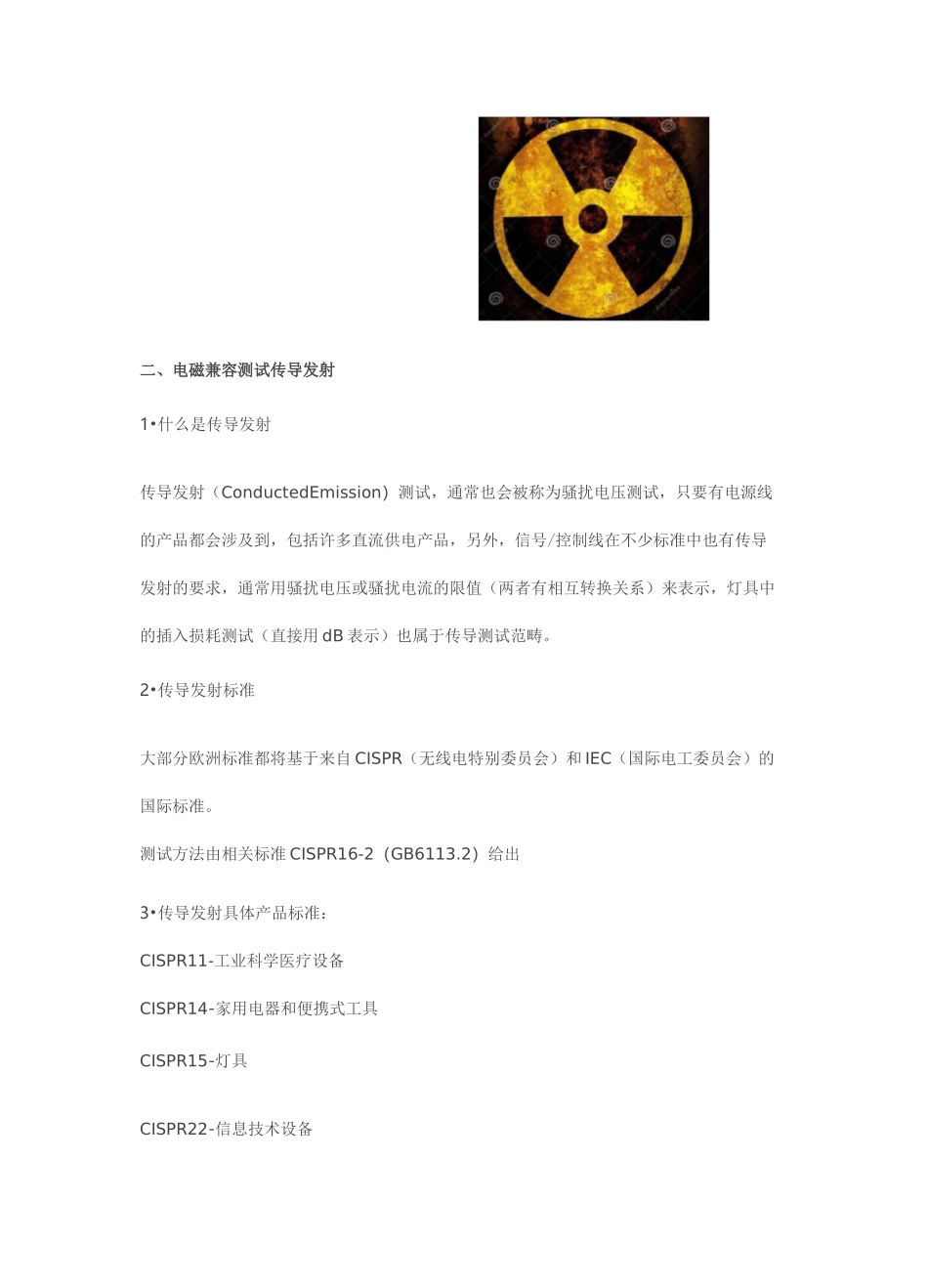

什么是电磁兼容性（EMC）测试?EMC测试有助于大限度地降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。还进行了EMC测试，以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。EMC包含两大项：EMI（干扰、辐射、发射）和EMS（敏感度、抗干扰）EMI测试项包括：RE（辐射，发射）、CE（传导干扰）、Harmonic（谐波）、Flicker（闪烁）……EMS测试项包括：ESD（静电）EFT（瞬态脉冲干扰）DIP（电压跌落）CS（传导抗干扰）RS（辐射抗干扰）Surge（浪涌，雷击）PSMS（工频磁场搞扰度）电磁兼容测试项目主要有一下七项：一、电磁兼容测试辐射发射（RE）1•辐射发射（RE）测试概述辐射发射（RadiatedEmission）测试是测量EUT通过空间传播的辐射骚扰场强。可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。2•辐射发射（RE）测试标准：a）电场辐射：CISPR22/EN55022（信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1,CISPR15/EN55015（灯具）；b）磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c）骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。二、电磁兼容测试传导发射1•什么是传导发射传导发射（ConductedEmission）测试，通常也会被称为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。2•传导发射标准大部分欧洲标准都将基于来自CISPR（无线电特别委员会）和IEC（国际电工委员会）的国际标准。测试方法由相关标准CISPR16-2（GB6113.2）给出3•传导发射具体产品标准：CISPR11-工业科学医疗设备CISPR14-家用电器和便携式工具CISPR15-灯具CISPR22-信息技术设备中安金地申空全地网EN61800-电机转速控制设备EN12015-电梯三、电磁兼容测试静电放电抗扰度静电放电的实验主要模拟的人体带电直接接触被试物品，所进行的放电。静电放电试验有两种方式：一种是接触放电方法，另一种是空气放电方法。1•静电放电测试目的检测电子电气设备在静电放电的环境下，性能是否满足国际和国内相应标准规定的要求。2.静电放电测试相应标准IEC61000-4-2,GB17626.23•静电放电测量范围-30kV〜+30kV四、电磁兼容测试辐射敏感度测试辐射敏感性是指生物体、组织、细胞、细胞内含物或生物分子在一定剂量的射线影响下，在形态上和机能上发生相应变化的大小。生物系统辐射敏感性与DNA的含量有—定关系。生物进化程度愈高，有机体组织结构愈复杂，其辐射敏感性愈高。1•射频敏感度目的：这些试验用于确定当设备及其连接导线暴露在射频调制源的某一电平情况下，设备能否按性能规范要求工作。该射频调制源电平是由射频辐射场或者由注入探头感应到电源线或接口电路导线上去的。2.射频敏感度应用两种试验方法：1、从10kHz到400MHz，被测设备由注入探头将射频耦合到电缆束上。2、100Mhz和频率极限的上限之间，待测试设备直接受到射频辐射场从100Mhz到400MHz重叠的。从100Mhz到18GHz的辐射敏感度试验可以使用20.5节介绍的方法和材料或者使用20.6节介绍的方法和材料交替进行。使用者可自行选择具体的方法。具有特殊的信号、频率、调制和带宽特性的设备需要对适用标准的要求进行变化。pig肿沖铀詡怜g如ig0Va®»icTi™»F4Tim-»nsliro>ps五、电磁兼容测试电快速瞬态脉冲群抗扰性电磁兼容所说的瞬态脉冲是指干扰脉冲是断续性的，一般具有较高的干扰电压，较快速的脉冲上升时间，较宽的频谱范围。一般包括：静电放电、电快速瞬变脉冲群、浪涌冲击等。1•电快速瞬变脉冲群的起因电路中，诸如来自切换瞬态过程（切断感性负载、继...
