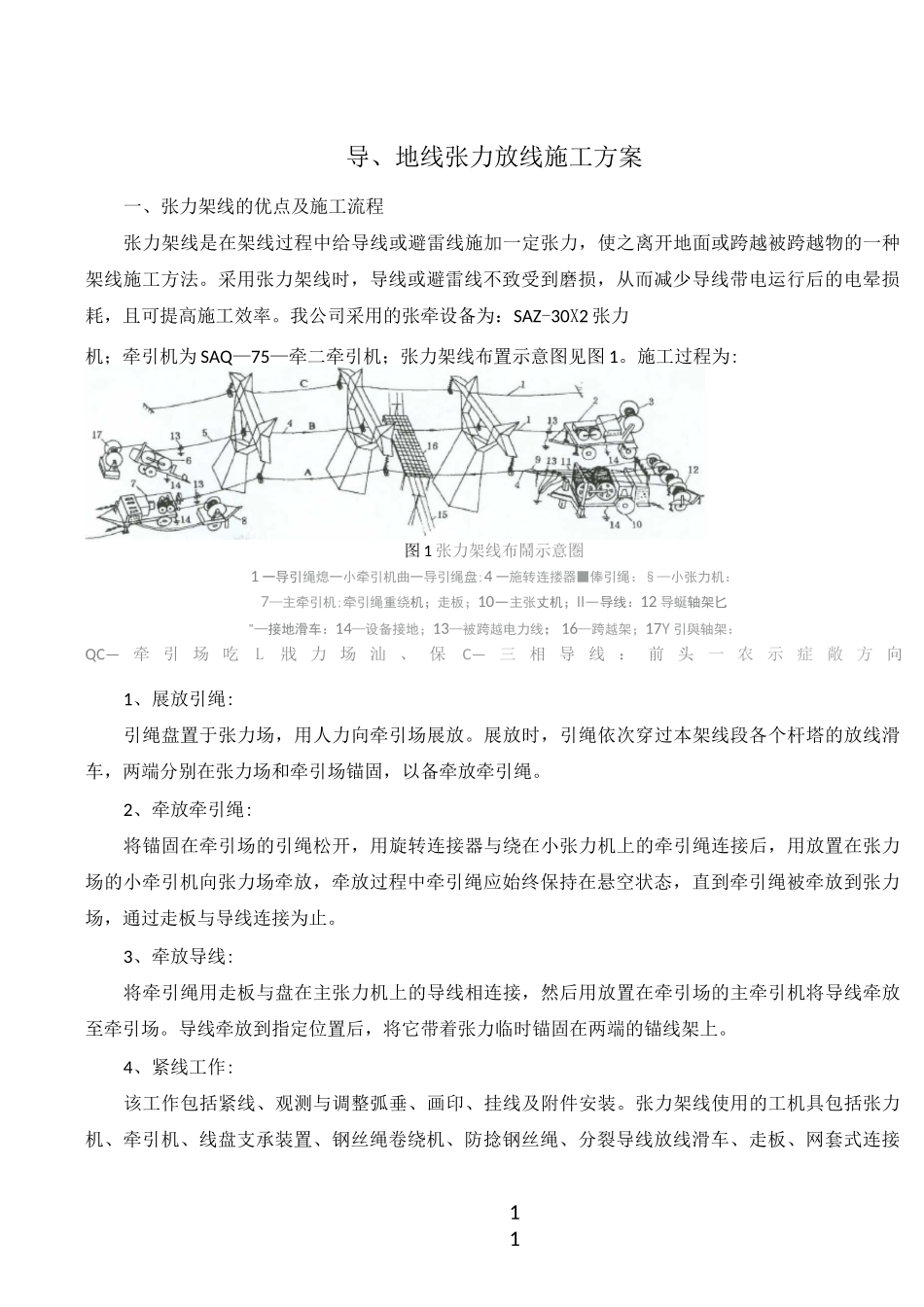

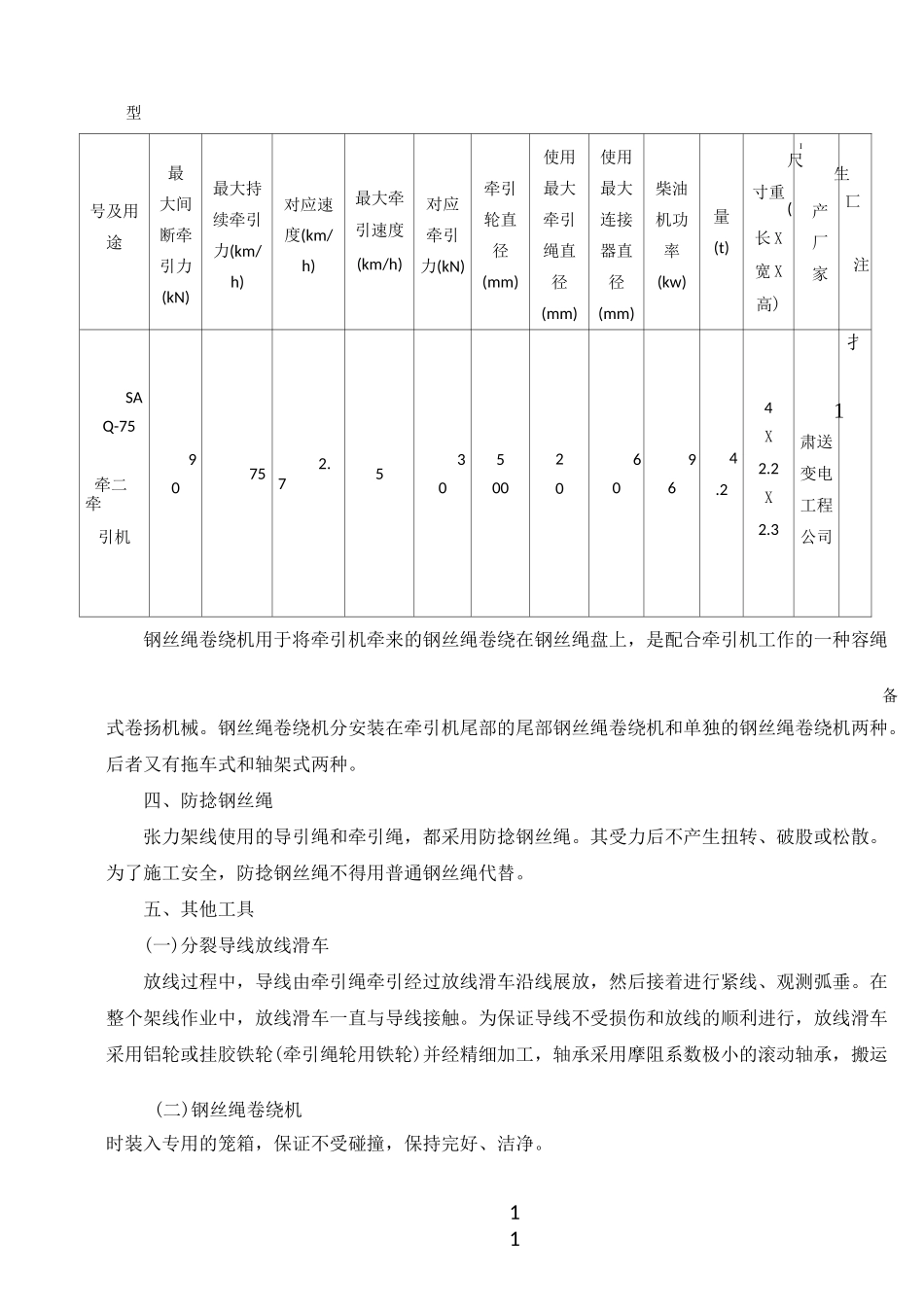

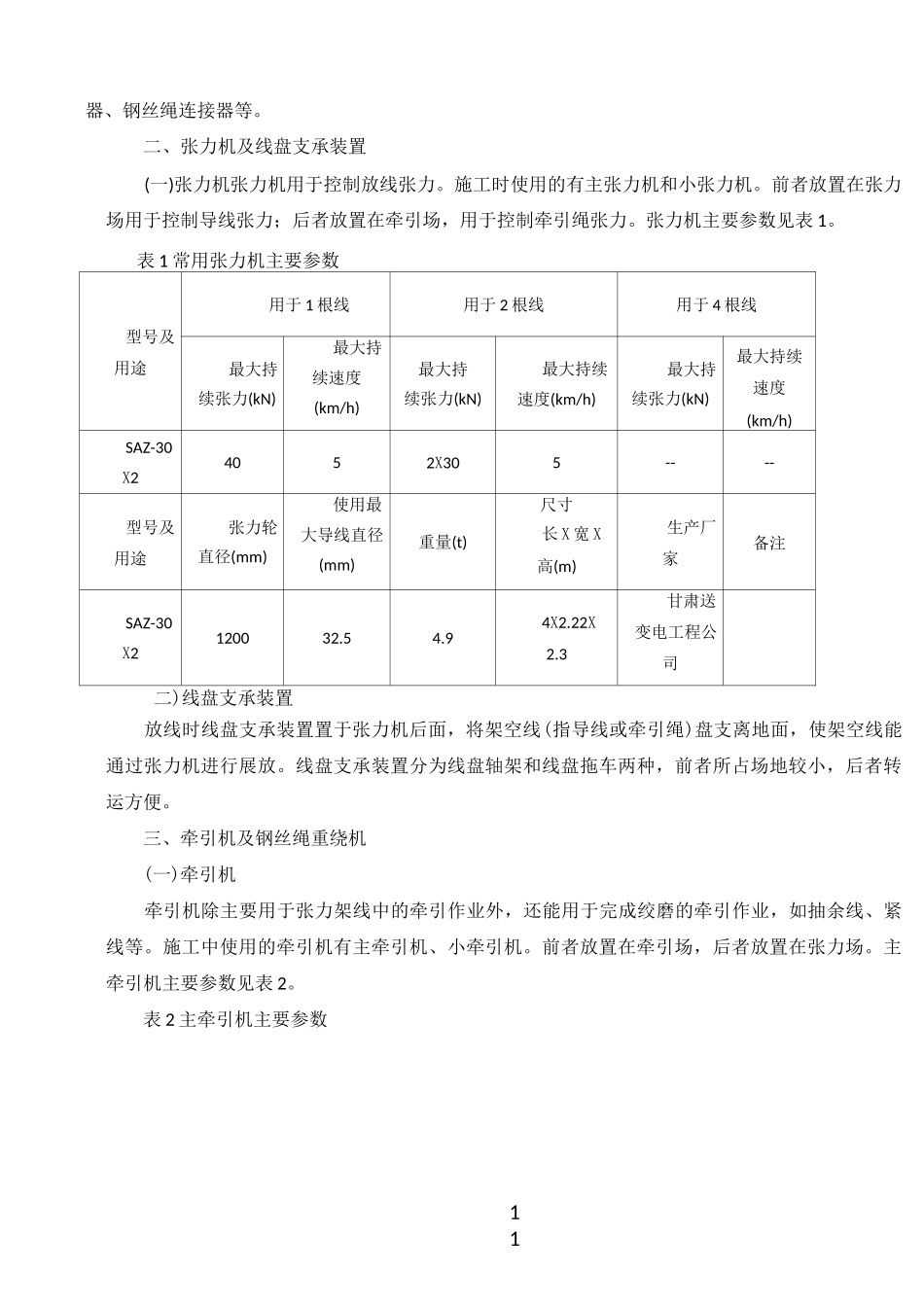

11导、地线张力放线施工方案一、张力架线的优点及施工流程张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。我公司采用的张牵设备为：SAZ-30X2张力机；牵引机为SAQ—75—牵二牵引机；张力架线布置示意图见图1。施工过程为:图1张力架线布鬧示意圏1一导引绳熄一小牵引机曲一导引绳盘;4一施转连搂器■俸引绳：§—小张力机：7—主牵引机;牵引绳重绕机；走板；10—主张丈机；II—导线：12导蜒轴架匕"—接地滑车：14—设备接地；13—被跨越电力线；16—跨越架；17Y引與轴架：QC—牵引场吃L戕力场汕、保C—三相导线：前头一农示症敞方向1、展放引绳:引绳盘置于张力场，用人力向牵引场展放。展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。2、牵放牵引绳:将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，通过走板与导线连接为止。3、牵放导线:将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。4、紧线工作:该工作包括紧线、观测与调整弧垂、画印、挂线及附件安装。张力架线使用的工机具包括张力机、牵引机、线盘支承装置、钢丝绳卷绕机、防捻钢丝绳、分裂导线放线滑车、走板、网套式连接11器、钢丝绳连接器等。二、张力机及线盘支承装置(一)张力机张力机用于控制放线张力。施工时使用的有主张力机和小张力机。前者放置在张力场用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。张力机主要参数见表1。表1常用张力机主要参数型号及用途用于1根线用于2根线用于4根线最大持续张力(kN)最大持续速度(km/h)最大持续张力(kN)最大持续速度(km/h)最大持续张力(kN)最大持续速度(km/h)SAZ-30X24052X305----型号及用途张力轮直径(mm)使用最大导线直径(mm)重量(t)尺寸长X宽X高(m)生产厂家备注SAZ-30X2120032.54.94X2.22X2.3甘肃送变电工程公司二)线盘支承装置放线时线盘支承装置置于张力机后面，将架空线(指导线或牵引绳)盘支离地面，使架空线能通过张力机进行展放。线盘支承装置分为线盘轴架和线盘拖车两种，前者所占场地较小，后者转运方便。三、牵引机及钢丝绳重绕机(一)牵引机牵引机除主要用于张力架线中的牵引作业外，还能用于完成绞磨的牵引作业，如抽余线、紧线等。施工中使用的牵引机有主牵引机、小牵引机。前者放置在牵引场，后者放置在张力场。主牵引机主要参数见表2。表2主牵引机主要参数11型号及用途最大间断牵引力(kN)最大持续牵引力(km/h)对应速度(km/h)最大牵引速度(km/h)对应牵引力(kN)牵引轮直径(mm)使用最大牵引绳直径(mm)使用最大连接器直径(mm)柴油机功率(kw)量(t)尺寸重(长X宽X高)I生产厂家匸注SAQ-75牵二牵引机90752.75305002060964.24X2.2X2.31肃送变电工程公司扌钢丝绳卷绕机用于将牵引机牵来的钢丝绳卷绕在钢丝绳盘上，是配合牵引机工作的一种容绳式卷扬机械。钢丝绳卷绕机分安装在牵引机尾部的尾部钢丝绳卷绕机和单独的钢丝绳卷绕机两种。后者又有拖车式和轴架式两种。四、防捻钢丝绳张力架线使用的导引绳和牵引绳，都采用防捻钢丝绳。其受力后不产生扭转、破股或松散。为了施工安全，防捻钢丝绳不得用普通钢丝绳代替。五、其他工具(一)分裂导线放线滑车放线过程中，导线由牵引绳牵引经过放线滑车沿线展放，然后接着进行紧线、观测弧垂。在整个架线作业中，放线滑车一直与导线接触。为保证导线不受损伤和放线的顺利进行，放线滑车采用铝轮或挂胶铁轮(牵引绳轮用铁轮)并经精细加工，轴承采用摩阻系数极小的滚动轴承，搬运时装入专用的笼箱，保证不受碰撞，保持完好、洁净。(二)钢丝绳卷绕机备11分裂导线放线滑车主要参数见表3。表3二分裂导线放线滑车主要参数型号额适用导线主要尺寸(mm)重量定荷载（kN）©1©2ab...
